各种规格电缆桥架重量表

序号形式名称型号规格

1A梯级式大跨距电缆桥架DJ-T-A-10-2200*100*6000

2A梯级式大跨距电缆桥架DJ-T-A-10-3300*100*6000

3A梯级式大跨距电缆桥架DJ-T-A-10-4400*100*6000

4A梯级式大跨距电缆桥架DJ-T-A-10-5500*100*6000

5A梯级式大跨距电缆桥架DJ-T-A-10-6600*100*6000

6A梯级式大跨距电缆桥架DJ-T-A-15-3300*150*6000

7A梯级式大跨距电缆桥架DJ-T-A-15-4400*150*6000

8A梯级式大跨距电缆桥架DJ-T-A-15-5500*150*6000

9A梯级式大跨距电缆桥架DJ-T-A-15-6600*150*6000

10A托盘式大跨距电缆桥架DJ-P-A-10-2200*100*6000

11A托盘式大跨距电缆桥架DJ-P-A-10-3300*100*6000

12A托盘式大跨距电缆桥架DJ-P-A-10-4400*100*6000

13A托盘式大跨距电缆桥架DJ-P-A-10-5500*100*6000

14A托盘式大跨距电缆桥架DJ-P-A-10-6600*100*6000

15A托盘式大跨距电缆桥架DJ-P-A-15-3300*150*6000

16A托盘式大跨距电缆桥架DJ-P-A-15-4400*150*6000

17A托盘式大跨距电缆桥架DJ-P-A-15-5500*150*6000

18A托盘式大跨距电缆桥架DJ-P-A-15-6600*150*6000

19A槽式大跨距电缆桥架DJ-C-A-10-2200*100*6000

20A槽式大跨距电缆桥架DJ-C-A-10-3300*100*6000

21A槽式大跨距电缆桥架DJ-C-A-10-4400*100*6000

22A槽式大跨距电缆桥架DJ-C-A-10-5500*100*6000

23A槽式大跨距电缆桥架DJ-C-A-10-6600*100*6000

东莞文兴桥架厂官网：

电缆桥架规格型号表有哪些？

电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。

一般桥架规格的尺寸是根据施工现场而定的

厚度有：0.8、1.0、1.2、1.5、1.8、2.0、2.5 电缆桥架型号：槽式、梯式、托盘式、网格式

不同材质：热浸锌、镀锌、铝合金、不锈钢、防火烤漆、普通喷涂

东莞文兴桥架厂官网：

列出最桥架常见的规格（宽+高，mm单位）：

200mm*100mm/200mm*150mm/300mm*100mm/300mm*150mm

/300mm*200mm/400mm*100mm/400mm*150mm/400mm*200mm/

500mm*100mm/500mm*150mm/500mm*200mm/600mm*100mm

/600mm*150mm/600mm*200mm/800mm*100mm/800mm*150mm

/800mm*200mm/1000mm*200mm/1000mm*250mm/1200*250

桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。桥架可包含的结构类型主要有一下几种

有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 东莞文兴桥架厂官网：

无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。梯架：是由侧边与若干个横档构成的梯形部件。

组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架弯头型号：

一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：

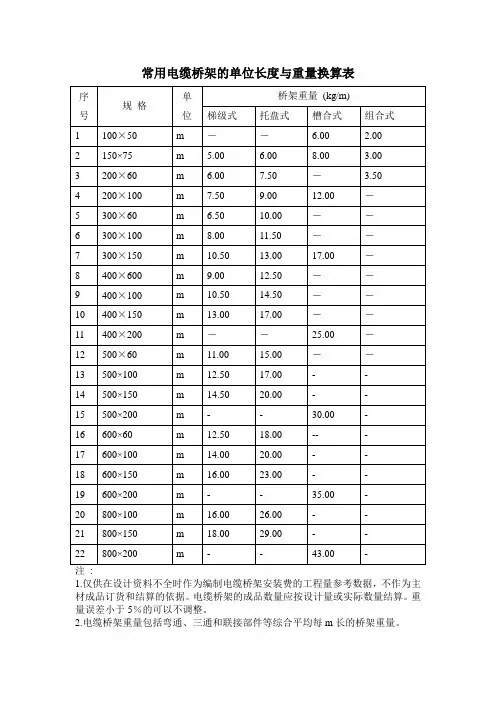

常用电缆桥架的单位长度与重量换算表

序号 规 格 单

位 桥架重量 (kg/m)

梯级式 托盘式 槽合式 组合式

1 100×50 m － － 6.00 2.00

2 150×75 m 5.00 6.00 8.00 3.00

3 200×60 m 6.00 7.50 － 3.50

4 200×100 m 7.50 9.00 12.00 －

5 300×60 m 6.50 10.00 － －

6 300×100 m 8.00 11.50 － －

7 300×150 m 10.50 13.00 17.00 －

8 400×600 m 9.00 12.50 － －

9 400×100 m 10.50 14.50 － －

10 400×150 m 13.00 17.00 － －

11 400×200 m － － 25.00 －

12 500×60 m 11.00 15.00 － －

13 500×100 m 12.50 17.00 - -

14 500×150 m 14.50 20.00 - -

15 500×200 m - - 30.00 -

16 600×60 m 12.50 18.00 -- -

17 600×100 m 14.00 20.00 - -

18 600×150 m 16.00 23.00 - -

19 600×200 m - - 35.00 -

20 800×100 m 16.00 26.00 - -

21 800×150 m 18.00 29.00 - -

22 800×200 m - - 43.00 -

注 :

1.仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。电缆桥架的成品数量应按设计量或实际数量结算。重量误差小于5％的可以不调整。
