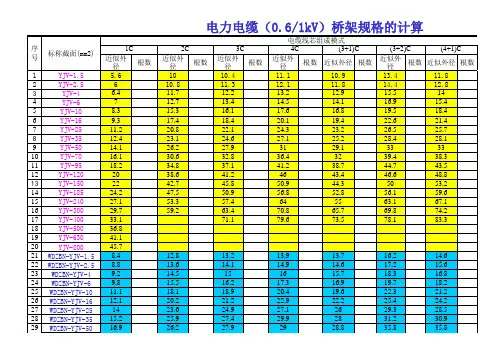

电缆桥架的规格和型号表

近似外径根数近似外径根数近似外径根数近似外径根数近似外径根数近似外径根数近似外径根数1YJV-1.55.61010.411.110.913.411.82YJV-2.5610.811.312.111.814.412.83YJV-46.411.712.213.212.915.5144YJV-6712.713.414.514.116.915.45YJV-108.315.316.117.616.819.518.46YJV-169.317.418.420.119.422.621.47YJV-2511.220.822.124.323.226.525.78YJV-3512.423.124.627.125.228.428.19YJV-5014.126.227.93129.1333310YJV-7016.130.632.836.43239.438.311YJV-9518.234.837.141.238.744.743.512YJV-1202038.641.24643.446.648.813YJV-1502242.745.850.944.35053.214YJV-18524.247.550.956.852.856.159.615YJV-24027.153.357.4645563.167.116YJV-30029.759.263.470.865.769.874.217YJV-40033.171.179.673.578.183.318YJV-50036.819YJV-63041.120YJV-80045.721WDZBN-YJV-1.58.412.813.213.913.716.214.622WDZBN-YJV-2.58.813.614.114.914.617.215.623WDZBN-YJV-49.214.5151615.718.316.824WDZBN-YJV-69.815.516.217.316.919.718.225WDZBN-YJV-1011.118.118.920.419.622.321.226WDZBN-YJV-1612.120.221.222.922.225.424.227WDZBN-YJV-251423.624.927.12629.328.528WDZBN-YJV-3515.225.927.429.92831.230.929WDZBN-YJV-5016.926.227.92928.835.835.830WDZBN-YJV-7018.927.930.734.734.542.241.1 电力电缆（0.6/1kV）桥架规格的计算 (3+1)C(3+2)C序号标称截面(mm2)2C1C电缆线芯组成模式(4+1)C3C4C31WDZBN-YJV-952128.634.138.738.747.546.332WDZBN-YJV-12022.83137.342.742.549.451.633WDZBN-YJV-15024.837.441.646.846.652.85634WDZBN-YJV-185273945.451.451.258.962.435WDZBN-YJV-24029.956.350.556.956.765.969.936WDZBN-YJV-30032.56255.362.962.772.67737WDZBN-YJV-40035.973.982.476.380.986.138WDZBN-YJV-50039.639WDZBN-YJV-63043.940WDZBN-YJV-80048.5所需桥架截面面积（填充率40%）注：1、辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE）、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZ近似外径数据均与低压交联聚乙烯绝缘电力电缆(YJV)一致，不再单独列出；2、交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆YJV,WDZCN-YJV）近似外径数据单独列出；3、电缆导体的排列型式以紧压扇形为主。电缆单层排列所需总宽度(相邻紧贴排列)总的电缆面积近似外径根数11.900130014.20015.60019.100220026.60029.70034.20040.20045.80050.80056.50063.10071.10078.60088.50000000014.70015.800170018.40021.90024.80029.40032.500370043006/1kV）桥架规格的计算 江苏远东电缆数据单层电缆排列宽度之和(mm)全体电缆截面之和(mm2)5C48.60053.60059.30065.90073.90081.40091.30000000000040%）（WDZA-YJV,WDZB-YJV,WDZC-YJV）的列出；2、交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZAN-YJV,WDZBN-紧压扇形为主。(相邻紧贴排列)

【Word版本下载可任意编辑】

1 / 3 电缆桥架常见规格

XQJ槽式电缆桥架选型：

XQJ-X-1A槽式直通

XQJ-X-2A水平弯通

XQJ-X-3A水平三通

XQJ-C-4A水平四通

XQJ-C-4B上垂直等径四通

XQJ-C-06A、B、C、D型异径接头

XQJ-C-3G下垂直等径三通

XQJ-C-3B上垂直等径三通

XQJ-C-3C下垂直等径三通

XQJ-C-2B垂直等径上弯通

XQJ-C-2C垂直等径下弯通

XQJ-C-2D垂直等径左下弯通

XQJ-C-3D上边垂直等径三通

XQJ-C-3E下边垂直等径三通

XQJ-C-3F上角垂直等径三通

XQJ-C-2E垂直等径右下弯通

XQJ-C-2F垂直等径左上弯通

XQJ-C-2G垂直等径右上弯通 【Word版本下载可任意编辑】

2 / 3 槽式（全封闭式）电缆桥架常见规格有：

250×250150×250150×300100×250150×200

梯级式电缆桥架常见规格有：

100×20**50×20**00×600150×600

100×800150×800100×500150×500

100×300150×300100×400150×400

电缆桥架规格表示方法:

XQJ---形式－－类别－－规格

XQJ表示汇线桥架系列

形式表示构造形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）

类别表示类别种类序号（用阿拉伯数字加英语字母表示）

规格表示规格或规格序号（用阿拉伯数字表示）

相信不少人对桥架还是比较了解的，就是用来支撑和放电缆的支架，一般在家庭使用的比较少，但在办公室或一些公众场合用的还是比较多的，那桥架规格型号与尺寸怎么样，桥架规格表示方法是什么?我们来了解下：

桥架是什么?

桥架是一个支撑和放电缆的支架。桥架工程设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。在安装时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

桥架规格型号尺寸表：

桥架规格表示方法:

XQJ---形式--类别--规格

XQJ：表示汇线桥架系列

形式：表示结构形式(用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式)

类别：表示类别种类序号(用阿拉伯数字加英语字母表示)

规格：表示规格或规格序号(用阿拉伯数字表示)

桥架规格型号尺寸以及表示方法方面的信息就和大家分享到这里了，更多信息请继续关注土巴兔学装修。

11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

电缆桥架型号规格及厚度

电缆桥架是电气行业中最为常用的一种既能够维护电缆线路，还能下降产生风险事端的建筑材料。跟着科技的开展，电缆桥架的运用率越来越高，而且衍生了很多种不同功用的桥架类型。电缆桥架首要由支架、托臂和装置附件组成，桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物外露天。也能够敷设在建筑物和管廊支架上。今日的这篇文章咱们首要介绍一下现在电缆桥架都有哪些型号以及规格厚度，它们的标准都是什么？

常常能够见到的电缆桥架类型是：无孔托盘桥架、梯式桥架、有孔托盘桥架。这三种桥架各有各的长处，是现在国内运用最多的类型，接下来咱们看一下具体介绍。

无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。常常被运用在电子设备较多的机房，信号较 11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

激烈的通讯塔等...需求高灵敏系统的操控电缆的环境中。

梯式桥架：梯式桥架是行业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。

有孔式托盘桥架：也被人称为托盘式桥架，从姓名就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任咱们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。它不只适用于电力电缆设备，也适用于操控电缆的敷设。
