电缆桥架规格重量全解

电缆桥架，又称电缆桥架、电缆托架、电缆支架，是一种用于电缆敷设、线路敷设的金属构件。常用于工业、公共设施的电缆配线等场合。电缆桥架分为各种规格和型号，本文将为您介绍电缆桥架的规格和重量，方便您选择合适的产品。

规格

电缆桥架主要有两种规格：预镀和后镀。其中预镀的电缆桥架属于冷镀锌产品，主要特点是表面呈现出灰白色，具有强抗腐蚀性。后镀则需在冷定压后使用热镀锌进行加工，表面处理成有着金属质感的银色，并有着更加优异的耐腐蚀性。根据其材质不同，电缆桥架也可被分为不锈钢，钢质，铝质，玻璃钢等。

电缆桥架的尺寸有国标以及美标两种。电缆桥架的尺寸为规格身高ｘ规格宽度。规格身高通常表述成30-150，规格宽度通常为50-1000，也有更大的尺寸，可根据不同需求定制。

另外，为了在使用中更方便，电缆桥架还分为直角三方、四方、U型、梯形、托盘彩壳等多种形式。

重量

电缆桥架的重量根据规格、厚度、输入输出数量等因素不同而异。一般情况下，重量可通过长度和数量来计算。在实际使用中，常用以下公式对重量进行估算：

立式桥架质量=宽度×高度×长度

横式桥架质量=宽度×厚度×长度×数量

其中，横式桥架通常比立式桥架重。同时，电缆桥架的重量还和其材质、规格有关。

下表是电缆桥架的重量标准，仅供参考：

规格 重量（kg/m）

30×50 0.54

60×100 2.49

60×150 2.88

80×200 4.04

210×1050 43.29

需要注意的是，较大较重的电缆桥架建议在安装前进行一定的试压和结构分析，并且需要使用固定螺丝对其稳定固定。 以上内容是关于电缆桥架规格重量的全解，希望能够对您有所帮助。如果您需要更加详细的信息，也可以参考国家相关标准或与厂家沟通。

合集下载

桥架规格及重量

桥架规格及重量

梯级式直通桥架XQJ-T1-01

序 号

NO. 型 号

Model 宽 度

(B)

Width 高 度

（H)

Height 重量：kg/节

Weight:kg 备注

Remarks

1 T1-01-6-2

200 60 11.40

高度h为60、100时，

每端6只连接孔

6 holes ineither

end of such cable

tray with a height

60mm and 100mm 2 T1-01-10-2 100 17.41

3 T1-01-15-2 150 25.91

4 T1-01-6-3

300 60 12.55

5 T1-01-10-3 100 18.57

6 T1-01-10-3 150 27.07

7 T1-01-6-4

400 60 18.70

8 T1-01-10-4 100 22.72

9 T1-01-15-4 150 28.22

10 T1-01-6-5

500 60 20.88

高度h为150时，

每端12只连接孔

12 holes ineither

end of such cable

tray with a height

60mm and 150mm 11 T1-01-10-5 100 23.88

12 T1-01-15-5 150 29.38

13 T1-01-6-6

600 60 22.03

14 T1-01-10-6 100 25.03

15 T1-01-15-6 150 30.35

16 T1-01-6-8

800 60 25.34

17 T1-01-10-8 100 27.34

18 T1-01-15-8 150 32.84

注：T1-01弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

Note:Cover for cable tray Modle T1-01 is available. In making an order ,just indicate the tape

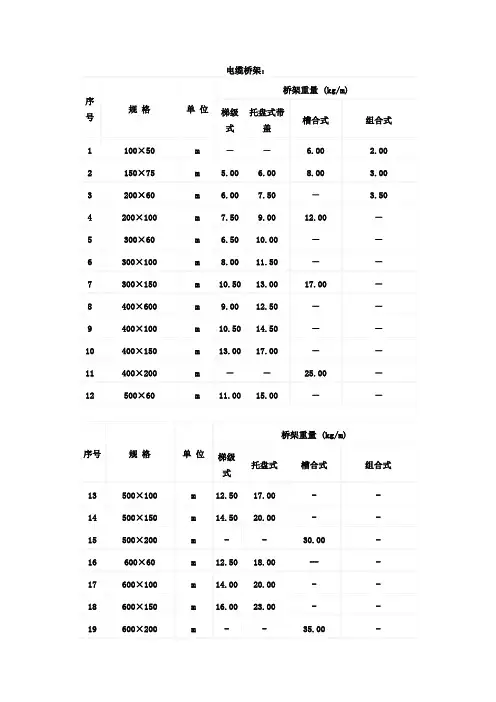

电缆桥架理论重量

电缆桥架理论重量

电缆桥架：

序号 规 格 单 位 桥架重量 (kg/m)

梯级式 托盘式带盖 槽合式 组合式

1 100×50 m － － 6.00 2.00

2 150×75 m 5.00 6.00 8.00 3.00

3 200×60 m 6.00 7.50 － 3.50

4 200×100 m 7.50 9.00 12.00 －

5 300×60 m 6.50 10.00 － －

6 300×100 m 8.00 11.50 － －

7 300×150 m 10.50 13.00 17.00 －

8 400×600 m 9.00

12.50 － －

9 400×100 m 10.50 14.50 － －

10 400×150 m 13.00 17.00 － －

11 400×200 m － － 25.00 －

12 500×60 m 11.00 15.00 － －

序号 规 格 单 位 桥架重量 (kg/m)

梯级式 托盘式 槽合式 组合式

13 500×100 m 12.50 17.00 - -

14 500×150 m 14.50 20.00 - -

15 500×200 m - - 30.00 -

16 600×60 m 12.50 18.00 -- -

17 600×100 m 14.00 20.00 - -

18 600×150 m 16.00 23.00 - -

19 600×200 m - - 35.00 -

20 800×100 m 16.00 26.00 - -

21 800×150 m 18.00 29.00 - -

电缆桥架图样(现代)

电缆桥架图样(现代)

光纤槽道

热镀锌电缆桥架

钢网式桥架

网格型桥架

桥架接地线

防腐附锌漆桥架 

防火漆桥架

静电喷涂电缆桥架

热浸塑电缆桥架

电缆竖井桥架

电缆沟桥架

机房走线架 

防火阻燃电缆桥架

电镀锌桥架

桥架专用螺栓

扁钢走线架

U型钢走线架

CT数控走线架效果图

多孔U 型钢 走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。 它既有布线管理作用，又有支撑全部缆线重量的功能。 是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。本产品符合信息产业部要求，为全开放式裸架。主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。

适用于水平、垂直及多层分离布放线场合。结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。

多孔U 型钢走线架特点：

（1） 走线架宽度 200mm- 1000mm 。

（2） 每米平均承重 300KG 以上。

（3） 分单层；双层；三层等 ；及宽上层挂窄下层。

（4）搁条间隔可调；一般 250mm—330mm; 吊挂间隔 1.5m—2m 。

（5）列架可采用通用件现场组装，外形美观。

（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。

（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。

（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。

U型钢走线架SUG-01C-400 走线架对接安装示意图 走线架龙门架吊装安装示意图

L – 支架SUG-03C 走线架直接安装示意图 走线架直接吊装安装示意图

直连片SUG-02C

玻璃钢电缆桥架

也叫复合环氧树脂桥架 有机玻璃钢桥架 拉挤玻璃钢桥架 阻燃玻璃钢桥架

电缆桥架常用规格

电缆桥架常用规格

电缆桥架常用规格

Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 电缆桥架常用规格

50 100 150 200 300 400 500 600 800 1000

25 ▲ ▲

50

▲ ▲ ▲

75 ▲ ▲ ▲ ▲

100 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲

150 ▲ ▲ ▲ ▲ ▲ ▲ ▲

200 ▲ ▲ ▲ ▲ ▲ ▲

250 ▲ ▲ ▲ ▲ ▲

桥架的规格的选用是指桥架宽度和高度的选择，它取决于桥架内电缆的直径，电缆的敷设层数，电缆填充率，桥架安装场所的空间等因素，同时，还要考虑到实际使用的发展余地。

弱电电缆 380V以下 3

照明及低压动力电缆 380V 2

高压电缆 3KV以上 1

动力电缆 40%-50%

控制电缆 50%-70%

表面防腐处理有电镀锌，热浸锌，喷塑、镀锌镍合金和电镀锌钢板喷塑料等几种，对于设于竖井等干燥场所的桥架一般选择电镀锌或喷塑，当桥架安装在屋面，地下室、泵站等环境较差时，一般选用镀锌钢板喷塑，当装于室外时，一般选用热浸锌或电镀锌镍合金。
