桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算
(近似值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的
托盘式桥架.

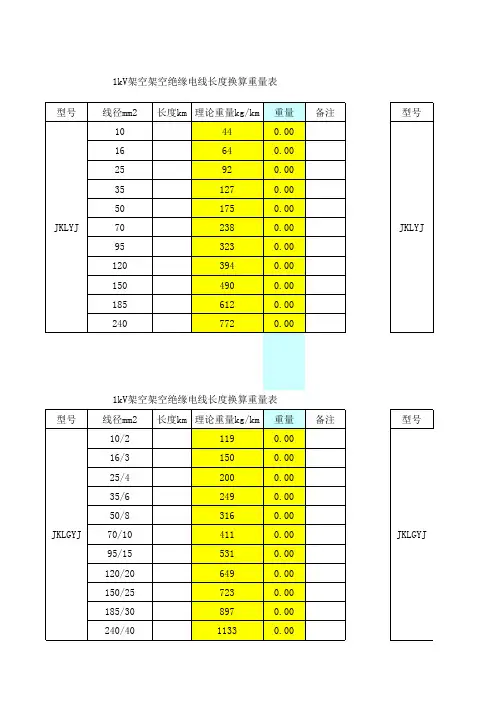

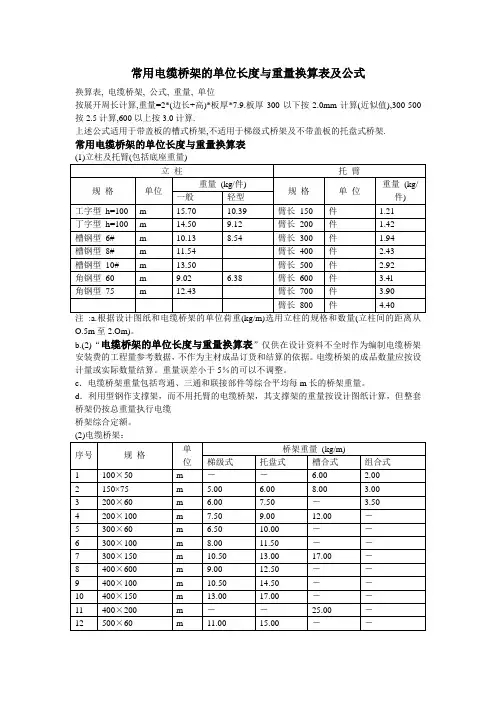

常用电缆桥架的单位长度与重量换算表
(1)立柱及托臂(包括底座重量)
立 柱托 臂
规 格单位重量 (kg/件)规 格单 位重量
(kg/件)一般轻型
工字型
h=100m15.7010.39臂长
150件1.21
丁字型
h=100m14.509.12臂长
200件1.42
槽钢型 6#m10.138.54臂长
300件1.94
槽钢型 8#m11.54-臂长
400件2.43
槽钢型
10#m13.50-臂长
500件2.92
角钢型 60m9.026.38臂长
600件3.4l
角钢型 75m12.43-臂长
700件3.90
----臂长
800件4.40
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时
作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结
算的依据。电缆桥架的成品数量应按设计量或实际数量结算。重量误差
小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架
重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设
计图纸计算，但整套桥架仍按总重量执行电缆
桥架综合定额。
(2)电缆桥架：
序
号规 格单
位桥架重量 (kg/m)
梯级式托盘式槽合式组合式
1100×50m－－6.002.00
2150×75m5.006.008.003.00
3200×60m6.007.50－3.50
4200×100m7.509.0012.00－
5300×60m6.5010.00－－
6300×100m8.0011.50－－
7300×150m10.5013.0017.00－
8400×600m9.0012.50－－
9400×100m10.5014.50－－
10400×150m13.0017.00－－
11400×200m－－25.00－
12500×60m11.0015.00－－
续表
序
号规 格单 位桥架重量 (kg/m)
梯级式托盘式槽合式组合式13500×100m12.5017.00--
14500×150m14.5020.00--
15500×200m--30.00-
16600×60m12.5018.00---
17600×100m14.0020.00--
18600×150m16.0023.00--
19600×200m--35.00-
20800×100m16.0026.00--
21800×150m18.0029.00--
22800×200m--43.00-
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比
分析、测算及取长补短后，本定额新编制的电 缆桥架安装定额，除能
够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共
用于目。
