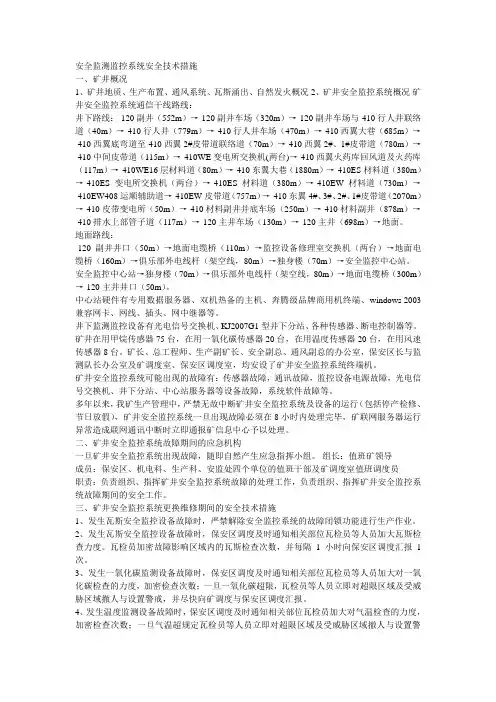

安全监测监控系统安全技术措施
一、矿井概况
1、矿井地质、生产布置、通风系统、瓦斯涌出、自然发火概况 2、矿井安全监控系统概况 矿井安全监控系统通信干线路线：
井下路线：-120副井（552m）→-120副井车场（320m）→-120副井车场与-410行人井联络道（40m）→-410行人井（779m）→-410行人井车场（470m）→-410西翼大巷（685m）→-410西翼底弯道至-410西翼2#皮带道联络道（70m）→-410西翼2#、1#皮带道（780m）→-410中间皮带道（115m）→-410WE变电所交换机(两台)→-410西翼火药库回风道及火药库（117m）→-410WE16层材料道（80m）→-410东翼大巷（1880m）→-410ES材料道（380m）→-410ES变电所交换机（两台）→-410ES材料道（380m）→-410EW材料道（730m）→-410EW408运顺辅助道→-410EW皮带道（757m）→-410东翼4#、3#、2#、1#皮带道（2070m）→-410皮带变电所（50m）→-410材料副井井底车场（250m）→-410材料副井（878m）→-410排水上部管子道（117m）→-120主井车场（130m）→-120主井（698m）→地面。
地面路线：
-120副井井口（50m）→地面电缆桥（110m）→监控设备修理室交换机（两台）→地面电缆桥（160m）→俱乐部外电线杆（架空线，80m）→独身楼（70m）→安全监控中心站。
安全监控中心站→独身楼（70m）→俱乐部外电线杆（架空线，80m）→地面电缆桥（300m）→-120主井井口（50m）。
中心站硬件有专用数据服务器、双机热备的主机、奔腾级品牌商用机终端、windows 2003兼容网卡、网线、插头、网中继器等。
井下监测监控设备有光电信号交换机、KJ2007G1型井下分站、各种传感器、断电控制器等。

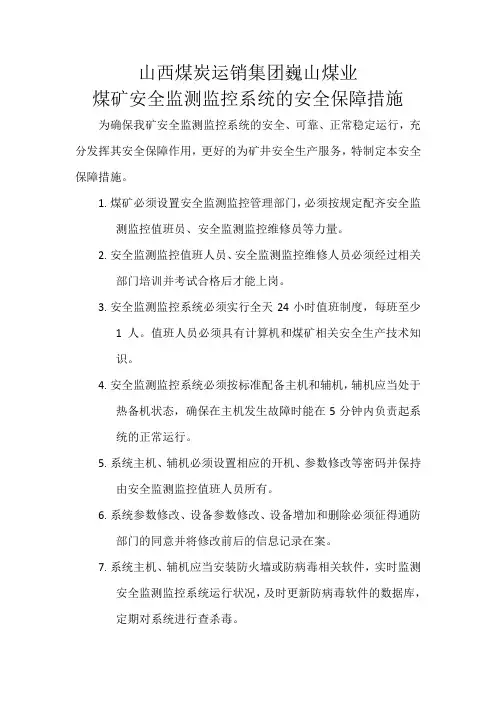

山西煤炭运销集团巍山煤业
煤矿安全监测监控系统的安全保障措施
为确保我矿安全监测监控系统的安全、可靠、正常稳定运行，充分发挥其安全保障作用，更好的为矿井安全生产服务，特制定本安全保障措施。
1. 煤矿必须设置安全监测监控管理部门，必须按规定配齐安全监测监控值班员、安全监测监控维修员等力量。
2. 安全监测监控值班人员、安全监测监控维修人员必须经过相关部门培训并考试合格后才能上岗。
3. 安全监测监控系统必须实行全天24小时值班制度，每班至少1人。值班人员必须具有计算机和煤矿相关安全生产技术知识。
4. 安全监测监控系统必须按标准配备主机和辅机，辅机应当处于热备机状态，确保在主机发生故障时能在5分钟内负责起系统的正常运行。
5. 系统主机、辅机必须设置相应的开机、参数修改等密码并保持由安全监测监控值班人员所有。
6. 系统参数修改、设备参数修改、设备增加和删除必须征得通防部门的同意并将修改前后的信息记录在案。
7. 系统主机、辅机应当安装防火墙或防病毒相关软件，实时监测安全监测监控系统运行状况，及时更新防病毒软件的数据库，定期对系统进行查杀毒。 8. 系统数据库要做到定期维护。每三个月对数据库进行一次备份，备份的数据库应单独保存两年以上。
9. 安全监测监控系统机房应配备录音电话。
10. 安全监测监控系统维修人员应24小时值班，确保系统故障的及时、有效处理。
11. 安全监测监控维修人员应定期检查监控系统机房的双电源和不间断式电源，确保双电源带电运行或带电备用，确保不间断式电源的备用时间不低于8小时。
12. 值班人员要协同维修人员注意安全监测监控系统分站电源状态，当显示为直流供电时要及时通知维修人员。维修人员必须确保分站后备电源有不小于2小时的备用电量。
13. 维修人员应定期检查监控系统机房的防雷装置和接地装置。防雷装置每年必须进行一次检测，并出具检测报告，不符合要求时必须整改。
14. 对破坏、损坏安全监测监控设备，随意改变监测监控设备用途，造成系统故障和数据上传中断的行为，坚决予以处理，对构成犯罪的，依法追究其刑事责任。
矿井“三大系统”未配备发电机
安全运行保障措施
通风科
2013年1月
一、监控系统安全运行保障措施
1、安全监测系统的使用必须符合《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029标准）中的规定。
2、煤矿安全监控系统必须24小时运行。接入煤矿安全监控系统的各类传感器应符合AQ1029规定，稳定性不小于15天。
3、监测系统设备必须定期进行调试、校正，每周必须调试、校正一次。
4、每七天必须对监测系统断电功能进行一次测试，发现问题必须及时处理。
5、安全监控维护人员要经常对安全监控设备进行巡检、维修、保养，发现问题及时处理，保证设备完好，可靠运行。
6、安全监控维护人员应做好安全监控设备台帐、故障登记、检修记录、巡检记录、调校测试记录。
7、所有安全监测系统设备入井前必须在地面经过48小时联机运转，调试、校正，各项指标符合规定后方可入井安装，严禁不合格的仪器下井使用。
8、安全监控值班人员要时刻注意安全监控系统运行情况，认真监视监视器所显示的各测点变化等信息情况。发现报警、断点、分站无答等异常情况，要立即向值班矿长、安全监控维护人员汇报。 9、值班人员有权阻止任何人在主机上操作，并保持机房设备的整洁，卫生。
10、值班人员必须经过专业人员培训，经考试合格后持证上岗。
11、值班人员必须坚守岗位，严禁脱岗。严格执行交接班制度，交接班时要对所有设备进行检查和交接，并履行备案手续。
12、值班人员不得随意更改设置和属性，操作过程中禁止添加、拷贝、删除和卸载任何文件。
13、安全监控系统必须实现双电源供电，并配备UPS备用电源，UPS电源能在5分钟内自动切换，保证系统正常供电。
二、人员定位系统安全运行保障措施
1， 监控室值班人员必须随时观察设备运行情况，发生故障应及时通知维修人员处理，在处理井下故障时应严格执行规程有关规定，并填写故障记录，故障设备在井下无法处理时，应在24小时内更换。
监测监控系统安全技术措施
一、一般规定
1、监控中心负责监测监控系统的安装、回撤和维护工作。安装监测监控系统前，矿技术人员必须提前将技术资料提供给监控中心。
2、矿井应根据断电范围要求，提供断电条件，并接通分站电源及断电控制线。接线时必须有安全监控人员现场监护。为防止断电时监测分站的供电电源被切断，监测分站电源严禁接在被控开关的负荷侧。严禁使用单位私自拆掉分站电源线及甲烷超限断电控制线。
3、监控系统设备必须按照说明书的要求，在入井前在地面进行不少于24小时的试运行，在井下安装完好要与地面监控值班员进行联合调试。调试正常后方可正常使用。
4、监测分站必须安设在新鲜风流中，上墙吊挂管理，距地面不低于0.3m。
5、煤矿安全监控设备之间必须使用专用阻燃电缆或光缆连接，严禁与调度电话或动力电缆等共用。监测电缆必须吊挂在高压电缆上方(≥300mm)，保证吊挂平直，不准缠绕其它电缆和物体。
6、工作面或顺槽风流中甲烷传感器报警时，必须立即停止作业，切断电源，与当班瓦斯检查员取得联系和及时汇报矿调度室，采取有效措施进行处理，同时作业地点必须保持正常通风。
7、安设的甲烷传感器由监控中心负责管理，受过一次高瓦斯浓度（4.0%)冲击的甲烷传感器必须更换，符合规定后方可使用。
8、安全监测工负责本区域内的监控设备，必须每天检查所管辖区域的分站、传感器及线路情况，并将检查结果报给地面监控值班员。发现故障必须及时处理并汇报给监测巡检员。要掌握所负责区域内掘进工作面的进尺情况及时延伸或回撤传感器电缆。
9、工作面传感器应每天除尘，传感器应保持干燥，避免洒水淋水，维护、移动应避免摔打碰撞。使用中的传感器应经常擦拭，清除外表积尘，保持清洁。
10、安全监控设备必须定期调校、测试，每月至少1次。采用载体催化元件的甲烷传感器必须使用校准气样和空气气样在设备设置地点调校，便携式甲烷检测报警仪在仪器标校室调校，每15天至少一次。甲烷电闭锁和风电闭锁功能每15天至少测试一次。可能造成局部通风机停电的，每半年测试一次。
