电机绕组原理

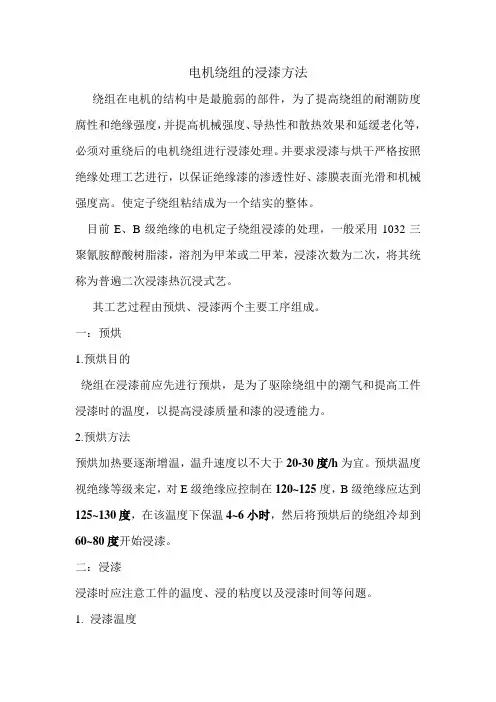

电机绕组的浸漆方法

绕组在电机的结构中是最脆弱的部件，为了提高绕组的耐潮防度腐性和绝缘强度，并提高机械强度、导热性和散热效果和延缓老化等，必须对重绕后的电机绕组进行浸漆处理。并要求浸漆与烘干严格按照绝缘处理工艺进行，以保证绝缘漆的渗透性好、漆膜表面光滑和机械强度高。使定子绕组粘结成为一个结实的整体。

目前E、B级绝缘的电机定子绕组浸漆的处理，一般采用1032三聚氰胺醇酸树脂漆，溶剂为甲苯或二甲苯，浸漆次数为二次，将其统称为普遍二次浸漆热沉浸式艺。

其工艺过程由预烘、浸漆两个主要工序组成。

一：预烘

1.预烘目的

绕组在浸漆前应先进行预烘，是为了驱除绕组中的潮气和提高工件浸漆时的温度，以提高浸漆质量和漆的浸透能力。

2.预烘方法

预烘加热要逐渐增温，温升速度以不大于20-30度/h为宜。预烘温度视绝缘等级来定，对E级绝缘应控制在120~125度，B级绝缘应达到125~130度，在该温度下保温4~6小时，然后将预烘后的绕组冷却到60~80度开始浸漆。

二：浸漆

浸漆时应注意工件的温度、浸的粘度以及浸漆时间等问题。

1. 浸漆温度 如果工件温度过高，漆中溶剂迅速挥发，使绕组表面过早形成漆膜，而不易浸透到绕组内部，也造成材料浪费；若温度过低，就失去预烘作用，使漆的粘度增大，流动性和渗透性较差，也使浸漆效果不好。实践证明，工件温度在60~80度浸漆为宜。

2. 漆的粘度

漆的粘度选择应适当，第一次浸漆时希望漆浸透到绕组内部，因此要求漆的流动性好一些，故漆的粘度应较低，一般可取22~26s（20度、4号粘度计）；第二次浸漆时，主要希望在绕组表面形成一层较好的漆膜，因此漆的粘度应该大一些，一般取30~38s为宜。由于漆温对粘度影响很大，所以一般规定以20度为基准，故测量粘度时应根据漆的温度作适当调整。

3. 浸漆时间

浸漆时间的选择原则：第一次浸漆，希望漆能尽量浸透到绕组内部，因此浸漆时间应长一些，约15~20min 第二次浸漆，主要是形成较好的表面漆膜，因此浸漆时间应短一些，以免时间过长反而将漆膜损坏，故约10~15min为宜。但一定要浸透，一直浸到不冒气泡为止，若不理想可适当延长浸漆时间。每次浸漆完成后，都要把定子绕组垂直放置，滴干余漆，时间应为30min，并用溶剂将其它部位余漆擦净。

电机定子绕组原理

电机定子绕组原理是指将导体绕绕组形成的一组线圈放置在电机定子上，通过电流在线圈中产生磁场，从而与旋转的磁场相互作用，实现电能转化为机械能的过程。

电机定子绕组由多根绕组组成，每个绕组都是由绝缘电线或导线绕成的线圈。线圈的导线通常是由铜或铝制成，因为它们是优良的导电材料。

当电流通过绕组中的导线时，导线周围会产生一个磁场，其方向由安培定律决定，即右手定则。这个磁场会与电机中的磁场相互作用，进而产生电磁力，将电能转化为机械能。

具体来说，当电机定子上的绕组通有电流时，产生的磁场会随着电流的变化而变化。在电机中，通常使用交流电，因此电流的方向也会不断变化。这样，电机定子的绕组产生的磁场就会随着电流的变化而不断改变方向。

电机转子中的磁体也称为励磁磁体，它产生的磁场是恒定的。当电机定子绕组中的磁场与转子磁场相互作用时，就会产生一个作用在绕组上的力。这个力的大小和方向取决于电流方向以及磁场的相对关系。

通过合理设计和安排绕组的数量、形状和连接方式，可以达到不同的电机性能要求，如提高功率、提高效率等。同时，绕组中的导线截面积、长度等参数也对电机性能有着很大的影响。

总的来说，电机定子绕组原理是将导线绕成线圈，并通过线圈中的电流产生磁场，以实现与电机转子磁场相互作用，将电能转化为机械能的基本原理。通过合理设计和安排绕组参数，可以实现不同性能要求的电机设计。

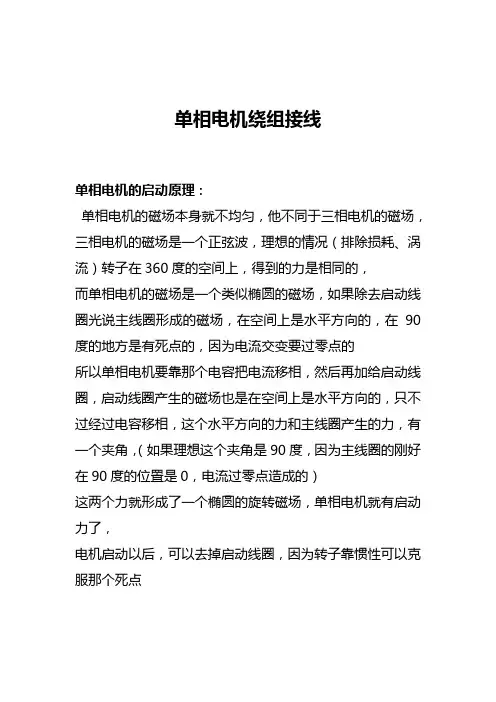

单相电机绕组接线

单相电机的启动原理：

单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正弦波，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，

而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的

所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）

这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，

电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点

单相电机的接线

另外一种画法

另外还有一种单相电机，工作中需要他正反转，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样

电机绕组加热器工作原理

电机绕组加热器是一种用于加热电机绕组的装置，其工作原理如下：

1. 加热元件：电机绕组加热器通常由加热元件组成。加热元件可以是电阻丝、发热芯片等，通过通电产生热量。

2. 材料传导：加热元件与电机绕组之间通常会有一层绝缘材料作为传导介质。绝缘材料可以是石棉板、硅胶等耐高温材料，起到隔热和传导热量的作用。

3. 热量传导：加热元件通电后产生的热量会通过绝缘材料传导到电机绕组。绕组的导体材料会吸收热量，并将其传递给绕组内的其他部件。

4. 温度控制：为了避免对电机和绕组的损坏，电机绕组加热器通常配备温度控制装置，如温度传感器和控制器。温度传感器会监测电机绕组的温度，一旦温度超过设定值，控制器会断开加热元件的电源，停止加热。

综上所述，电机绕组加热器通过加热元件产生热量，将热量传导给电机绕组，以提高电机的工作效率和保护电机。温度控制装置能够监测和控制加热过程，确保电机绕组不过热。
