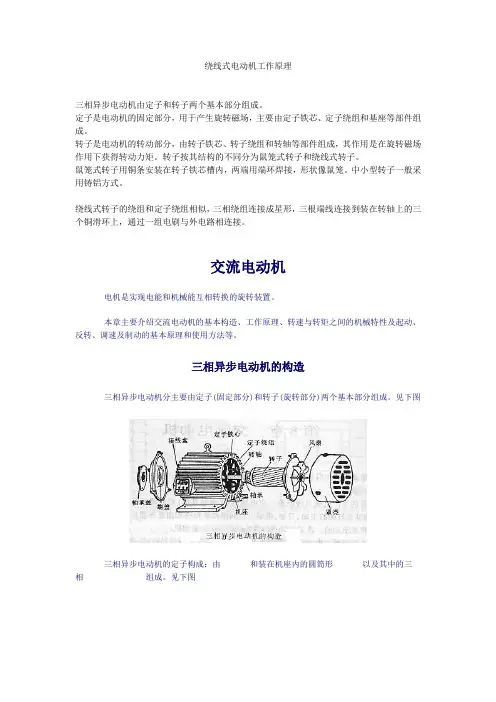

绕线式电动机工作原理

三相异步电动机由定子和转子两个基本部分组成。

定子是电动机的固定部分，用于产生旋转磁场，主要由定子铁芯、定子绕组和基座等部件组成。

转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得转动力矩。转子按其结构的不同分为鼠笼式转子和绕线式转子。

鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，形状像鼠笼。中小型转子一般采用铸铝方式。

绕线式转子的绕组和定子绕组相似，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。

交流电动机

电机是实现电能和机械能互相转换的旋转装置。

本章主要介绍交流电动机的基本构造、工作原理、转速与转矩之间的机械特性及起动、反转、调速及制动的基本原理和使用方法等。

三相异步电动机的构造

三相异步电动机分主要由定子(固定部分)和转子(旋转部分)两个基本部分组成。见下图

三相异步电动机的定子构成：由 和装在机座内的圆筒形 以及其中的三相 组成。见下图

三相异步电动机的转子铁心是圆柱状的，也是用硅钢片叠成，表面冲有槽，用来放置转子绕组。转子铁心装在转轴上，轴上加机械负载。

根据构造的不同可分为鼠笼式和绕线式两种。

鼠笼式异步电动机若去掉转子铁心，嵌放在铁心槽中的转子绕组，就象一个“鼠笼”，它一般是用铜或铝铸成。见下图

绕线式异步电动机的转子绕组同定子绕组一样也是三相的，它联接成星型。每相绕组的的始端联接在三个铜制的滑环上，滑环固定在转轴上。环与环，环与转轴之间都是互相绝缘的。在环上用弹簧压着碳质电刷。

起动电阻和调速电阻是借助于电刷同滑环和转子绕组联接，见下图

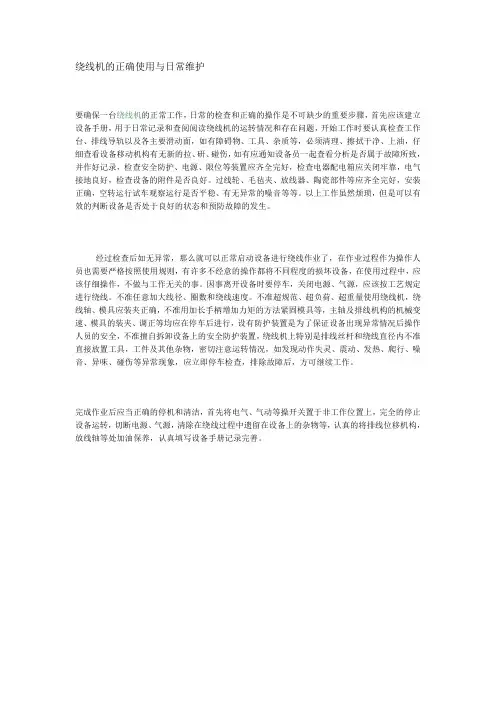

绕线机的正确使用与日常维护

要确保一台绕线机的正常工作，日常的检查和正确的操作是不可缺少的重要步骤，首先应该建立设备手册，用于日常记录和查阅阅读绕线机的运转情况和存在问题，开始工作时要认真检查工作台、排线导轨以及各主要滑动面，如有障碍物、工具、杂质等，必须清理、擦拭干净、上油，仔细查看设备移动机构有无新的拉、研、碰伤，如有应通知设备员一起查看分析是否属于故障所致，并作好记录，检查安全防护、电源、限位等装置应齐全完好，检查电器配电箱应关闭牢靠，电气接地良好，检查设备的附件是否良好。过线轮、毛毡夹、放线器、陶瓷部件等应齐全完好，安装正确，空转运行试车观察运行是否平稳、有无异常的噪音等等。以上工作虽然烦琐，但是可以有效的判断设备是否处于良好的状态和预防故障的发生。

经过检查后如无异常，那么就可以正常启动设备进行绕线作业了，在作业过程作为操作人员也需要严格按照使用规则，有许多不经意的操作都将不同程度的损坏设备，在使用过程中，应该仔细操作，不做与工作无关的事。因事离开设备时要停车，关闭电源、气源，应该按工艺规定进行绕线。不准任意加大线径、圈数和绕线速度。不准超规范、超负荷、超重量使用绕线机，绕线轴、模具应装夹正确，不准用加长手柄增加力矩的方法紧固模具等，主轴及排线机构的机械变速、模具的装夹、调正等均应在停车后进行，设有防护装置是为了保证设备出现异常情况后操作人员的安全，不准擅自拆卸设备上的安全防护装置，绕线机上特别是排线丝杆和绕线直径内不准直接放置工具，工件及其他杂物，密切注意运转情况，如发现动作失灵、震动、发热、爬行、噪音、异味、碰伤等异常现象，应立即停车检查，排除故障后，方可继续工作。

完成作业后应当正确的停机和清洁，首先将电气、气动等操开关置于非工作位置上，完全的停止设备运转，切断电源、气源，清除在绕线过程中遗留在设备上的杂物等，认真的将排线位移机构，放线轴等处加油保养，认真填写设备手册记录完善。

缠线器原理

全文共四篇示例，供读者参考

第一篇示例：

缠线器，也称为绕线机，是一种用于将线材或导线绕绕到线轴或线管上的机械设备。它在电子、通讯、电力、汽车等行业都有广泛的应用。缠线器的原理主要是通过电机驱动，控制线材的张力和速度，使线材均匀地绕绕到线轴或线管上。

缠线器的原理大致可以分为以下几个步骤：

一、线材供给系统：线材供给系统主要由线材轴、张力装置、引导装置等部件组成。线材从线材轴上经由张力装置控制调节供给到绕线头上。张力装置通常采用张力传感器来感应线材的张力，并通过控制系统来调节张力的大小，保证线材的张力稳定。

二、绕线头系统：绕线头是缠线器的核心部件，它有多种不同的结构，包括固定型绕线头、摆动型绕线头、摆动式绕线头等。绕线头的主要作用是将线材均匀地绕绕到线轴或线管上，绕线头通常由电机、线圈、绕线导板等组成。电机驱动绕线头旋转，线圈通过绕线导板将线材均匀绕绕到线轴或线管上。

三、控制系统：控制系统是缠线器的关键部分，它主要由PLC控制系统、变频器、触摸屏等组成。通过控制系统可以对线材的张力、旋转速度、绕线角度等进行精确控制，实现线材的准确绕线。 绕线机的原理是通过以上步骤实现线材的自动绕绕，提高工作效率和产品质量。在实际生产中，缠线器的性能和稳定性对产品的质量有着直接影响，因此合理选择和使用缠线器是非常重要的。

除了以上的原理，缠线器的设计和制造也需要考虑到线材的材质、直径、绕线的要求等因素。不同的线材和线轴有着不同的要求，必须根据实际情况进行合理的选择和调整，确保线材能够均匀地绕绕到线轴上。

缠线器是一种便于操作、高效率、稳定性好的机械设备，通过精密的控制系统和精良的结构设计，可以满足不同行业对线材绕绕的要求，提高生产效率，降低生产成本，保证产品质量。在未来的发展中，随着自动化技术的不断发展和改进，缠线器的功能和性能会不断提升，为各行业提供更加高效、稳定的绕线服务。

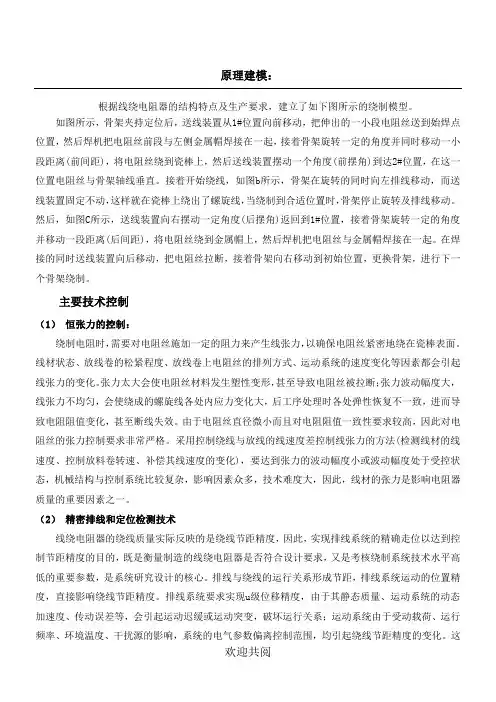

欢迎共阅 原理建模：

根据线绕电阻器的结构特点及生产要求，建立了如下图所示的绕制模型。

如图所示，骨架夹持定位后，送线装置从1#位置向前移动，把伸出的一小段电阻丝送到始焊点位置，然后焊机把电阻丝前段与左侧金属帽焊接在一起，接着骨架旋转一定的角度并同时移动一小段距离(前间距)，将电阻丝绕到瓷棒上，然后送线装置摆动一个角度(前摆角)到达2#位置，在这一位置电阻丝与骨架轴线垂直。接着开始绕线，如图b所示，骨架在旋转的同时向左排线移动，而送线装置固定不动，这样就在瓷棒上绕出了螺旋线，当绕制到合适位置时，骨架停止旋转及排线移动。然后，如图C所示，送线装置向右摆动一定角度(后摆角)返回到1#位置，接着骨架旋转一定的角度并移动一段距离(后间距)，将电阻丝绕到金属帽上，然后焊机把电阻丝与金属帽焊接在一起。在焊接的同时送线装置向后移动，把电阻丝拉断，接着骨架向右移动到初始位置，更换骨架，进行下一个骨架绕制。

主要技术控制

（1） 恒张力的控制：

绕制电阻时，需要对电阻丝施加一定的阻力来产生线张力，以确保电阻丝紧密地绕在瓷棒表面。线材状态、放线卷的松紧程度、放线卷上电阻丝的排列方式、运动系统的速度变化等因素都会引起线张力的变化。张力太大会使电阻丝材料发生塑性变形，甚至导致电阻丝被拉断；张力波动幅度大，线张力不均匀，会使绕成的螺旋线各处内应力变化大，后工序处理时各处弹性恢复不一致，进而导致电阻阻值变化，甚至断线失效。由于电阻丝直径微小而且对电阻阻值一致性要求较高，因此对电阻丝的张力控制要求非常严格。采用控制绕线与放线的线速度差控制线张力的方法(检测线材的线速度、控制放料卷转速、补偿其线速度的变化)，要达到张力的波动幅度小或波动幅度处于受控状态，机械结构与控制系统比较复杂，影响因素众多，技术难度大，因此，线材的张力是影响电阻器质量的重要因素之一。

（2） 精密排线和定位检测技术

线绕电阻器的绕线质量实际反映的是绕线节距精度，因此，实现排线系统的精确走位以达到控制节距精度的目的，既是衡量制造的线绕电阻器是否符合设计要求，又是考核绕制系统技术水平高低的重要参数，是系统研究设计的核心。排线与绕线的运行关系形成节距，排线系统运动的位置精度，直接影响绕线节距精度。排线系统要求实现u级位移精度，由于其静态质量、运动系统的动态加速度、传动误差等，会引起运动迟缓或运动突变，破坏运行关系；运动系统由于受动载荷、运行频率、环境温度、干扰源的影响，系统的电气参数偏离控制范围，均引起绕线节距精度的变化。这
