结构专业审图要点六

结构图纸审核要点整理，快来看看吧结构工程在施工中占据很大比重，关乎着建筑整体的安全性与使用合理性，故对于结构专业的审核须严谨细致，我们对相关注意要点进行了整理，下面与您分享。

整体图纸审查（1）设计依据须使用最新规范版本，并在总说明中标明混凝土强度等级与钢筋等级，确保总说明与各层结构说明一致。

（2）图纸修改时，须按出图日期进行区别，避免混淆，并注意与其他专业一致。

（3）审核各层平面轴线定位尺寸及编号是否与建筑图一致，发生变更时应明确变更部位的轴线和楼层位置。

（4）不同专业间的协调，如水电管线、预埋件等是否在结构专业与其他相应专业的图纸上相互对应。

结构体系审核（1）结构体系须有明确的计算简图，并设定好合理的地震作用传递途径，避免受力不均导致的结构或构件破坏。

（2）审核结构抗震承载力能否满足使用要求，有抗震设防烈度要求的地区还应审核结构是否有良好的变形能力和耗能能力。

（3）砌体结构尽量避免采用错层结构，不可采用砌体墙-钢筋混凝土墙混合体系，且在设置门窗时须避开房屋角部，确保整体结构强度。

（4）框架-抗震墙房屋的底部抗震墙不可使用砌体结构，应选用钢筋混凝土异型柱框架结构或异型柱框架-抗震墙结构。

地基基础审核（1）结构施工图须审核整体建筑是否根据建筑与场地类别正确调整抗震措施，以及是否正确设置了抗震构造。

（2）在液化土、软土地基等不良地质条件下，是否进行地基承载力处理，选用方法是否合适。

（3）检查基础有效埋置深度是否符合规范要求的最小深度；基础类型与构造是否安全。

（4）审核地下室抗震等级的确定，地下室底板为板筏时的内力计算与配筋构造，后浇带的设置与构造是否符合规定。

楼板部分审核（1）审核卫生间、厨房、阳台等特殊部位板标高是否和建筑图相对应。

（2）审核周边板节点详图与建筑详图是否对应；审核不同房间楼板配筋是否详细，是否与计算书配筋一致。

（3）审核构造柱是否在板配筋图中标识明确。

（4）审核挑檐阴阳角部位是否设置附加构造钢筋。

结构施工图审查要点—-6度区、非抗震区一、审查要点:《工程建设标准强制性条文》(房屋建筑部分)有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。

二、审查内容：1、结构计算书1。

1 荷载取值。

符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。

民用建筑未明确的常用荷载标准值如下：浴缸、坐厕的卫生间4KN每平米；有分隔的公共卫生间8KN每平米；阶梯教室、微机房3KN每平米;银行金库、配电室、水泵房10KN/m2。

注意屋面建筑找坡的荷载,墙面、楼面、天棚装饰荷载的取值是否和建筑一致.阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。

高、低屋面处在低屋面应考虑施工堆料荷载.1.2 计算机程序分析计算。

注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计.必须说明软件名称、版本号、编制单位。

需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果,错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比.1.3 应有必要的手算。

标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算,楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。

2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。

符合《建筑结构可靠度设计统一标准》GB50068-2001第1。

0。

5条、第1.0.8条，其它规范的有关规定。

2。

2 抗震设防烈度、场地类别、抗震设防类别。

符合《建筑抗震设计规范》GB50011—2001附录A，未明确的按《岩土勘察报告》采用.符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。

结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。

1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。

1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

1.9 墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。

1.12 预制构件目录中的构件名称、数量、图集号、是否准确。

1.13 构件代号表中的代号与详图中采用的是否一致。

1.14 对施工中应遵守的施工验收规范是否准确无误。

1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

施工图审核要点（结构）一．标高、标号类：1.检查标高系统、轴网系统是否与建筑图一致。

2.各部位钢筋、混凝土等级（标号）是否取值合理。

3.核对层高表。

4.单体中有无正负零对应的绝对标高，结合总图复核一遍。

二．模型参数、荷载取值类：1.不同功能房间的活荷载取值是否合理。

2.面层、覆土、隔墙等恒荷载取值是否合理。

3.地震、风荷载参数取值是否合理。

4.嵌固端的刚度比检查。

5.消防车荷载取值是否合理，且检查是否按消防车道布置。

6.连梁刚度折减系数、周期折减系数等取值是否合理。

三．桩、基础类：1.结合地勘报告检查持力层与桩长的关系、桩与基础之间的关系是否正确。

2.核对集水坑的位置、尺寸是否与建筑对照。

3.图中是否有不同桩的数量统计。

4.检查图纸中是否留有沉降观测点。

5.检查基坑详图中画了几个方向的剖面图，是否正确。

6.桩长和桩间距取值是否合理，复合地基承载力是否过大或不足。

7.基础之间在平面、标高上是否有冲突。

8.检查车库整体抗浮计算是否满足。

9.基础混凝土抗渗等级是否与地下室外墙相同。

10.有无地下室外墙止水措施，是否绘有大样（止水条或止水钢板）。

四．剪力墙类：1.剪力墙特殊部位水平钢筋间距是否满足规范。

2.验算暗柱钢筋的配筋率，是否存在不足或浪费。

3.构造边缘构件内部应使用拉筋，检查此位置使用的是箍筋还是拉筋。

4.配箍率计算时是否考虑了墙体水平钢筋的贡献。

5.设备留洞有无穿过边缘构件的情形，如果有是否在该位置做了缩径处理。

6.核查剪力墙及暗柱的定位是否明确。

五．梁、板、节点类：1.梁布置是否影响下层建筑平面，客厅、餐厅、主卧等主要功能房间。

2.根据门窗等洞口上方与梁底的距离，对比做过梁还是将梁高加大至洞口哪个更经济。

3.梁宽大于梁下填充墙时，梁是否偏向相对次要的房间内。

4.柱截面大于墙厚时，柱应偏向相对次要的房间内。

5.核对嵌固端、屋面、露台等部位的板厚和配筋。

6.各种功能区降板厚度核对。

7.检查阳角处有无放射筋（上部钢筋为分离式配筋时）。

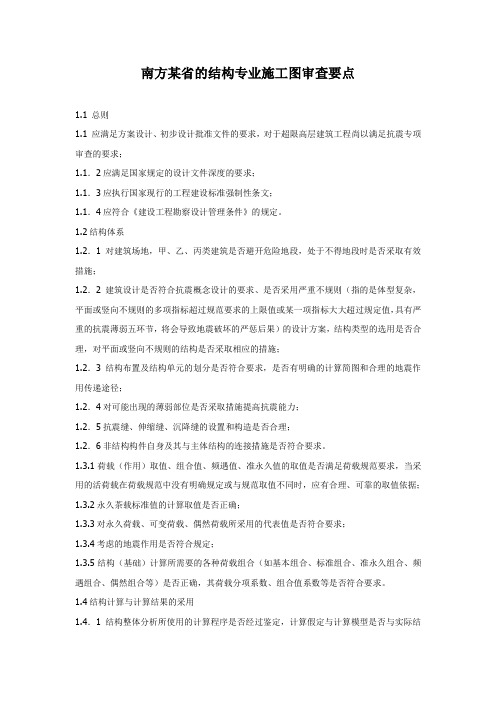

南方某省的结构专业施工图审查要点1.1 总则1.1 应满足方案设计、初步设计批准文件的要求，对于超限高层建筑工程尚以满足抗震专项审查的要求；1.1．2应满足国家规定的设计文件深度的要求；1.1．3应执行国家现行的工程建设标准强制性条文；1.1．4应符合《建设工程勘察设计管理条件》的规定。

1.2结构体系1.2．1对建筑场地，甲、乙、丙类建筑是否避开危险地段，处于不得地段时是否采取有效措施；1.2．2建筑设计是否符合抗震概念设计的要求、是否采用严重不规则（指的是体型复杂，平面或竖向不规则的多项指标超过规范要求的上限值或某一项指标大大超过规定值，具有严重的抗震薄弱五环节，将会导致地震破坏的严惩后果）的设计方案，结构类型的选用是否合理，对平面或竖向不规则的结构是否采取相应的措施；1.2．3结构布置及结构单元的划分是否符合要求，是否有明确的计算简图和合理的地震作用传递途径；1.2．4对可能出现的薄弱部位是否采取措施提高抗震能力；1.2．5抗震缝、伸缩缝、沉降缝的设置和构造是否合理；1.2．6非结构构件自身及其与主体结构的连接措施是否符合要求。

1.3.1荷载（作用）取值、组合值、频遇值、准永久值的取值是否满足荷载规范要求，当采用的活荷载在荷载规范中没有明确规定或与规范取值不同时，应有合理、可靠的取值依据；1.3.2永久茶载标准值的计算取值是否正确；1.3.3对永久荷载、可变荷载、偶然荷载所采用的代表值是否符合要求；1.3.4考虑的地震作用是否符合规定；1.3.5结构（基础）计算所需要的各种荷载组合（如基本组合、标准组合、准永久组合、频遇组合、偶然组合等）是否正确，其荷载分项系数、组合值系数等是否符合要求。

1.4结构计算与计算结果的采用1.4．1结构整体分析所使用的计算程序是否经过鉴定，计算假定与计算模型是否与实际结构基本相符，计算参数取值是否合理，计算结果是否正常。

人工计算时，所采用的基本假定、计算简图、选用公式是否正确。

1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。

2.审查要点2.1.总则2.1.1.设计说明与规范规定、施工图应相符。

2.1.2.结构构造应满足规范要求，正确选用现行通用标准图。

2.1.3.建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。

2.1.4.抗震设防明确：建筑物抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。

2.1.5.合理取用设计荷载，楼、地面荷载应满足装饰要求。

2.1.6.结构高度、高宽比应满足规范要求。

2.1.7.合理设置结构变形缝。

2.1.8.结构设计使用的计算程序符合要求。

2.1.9.结构设计不影响建筑功能。

2.1.10.结构设计的经济性。

2.1.11.施工中可操作性。

2.2.基础部分2.2.1.基础的选型应充分研究地质勘察报告，选择适当持力层，当持力层下有软弱下卧层时，设计中是否已考虑。

在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见，选择经济可靠的地基处理方案。

2.2.2.软土地基上房屋、长度超过60m的狭长形建筑须作地基变形计算及提出变形控制措施，高度变化较大的又未设沉降缝的建筑应有沉降差的计算和控制措施。

2.2.3.组织技术讨论会或研讨会，对各类可以使用的桩基的工程特性、经济性进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）。

2.2.4.最终桩基形式的确定尚应根据建筑物四周环境条件、基坑支护等条件综合考虑。

2.2.5.桩基持力层的确定应经济合理，应有不同桩径的承载力设计比较，设计参数的取值应准确，且桩位的施工可操作性强。

桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲钻孔桩可通过现场土体取样和地质报告相互对照以及试桩来确定。

2.3.地下室2.3.1.厚度较大承台的设计，或者浇捣面积较大的地下室底板厚度的确定是否经济合理，设计中是否有防裂措施。

结构审图要点:1、设计总说明1、1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等就是否正确。

1、2 建筑单体±0、00所对应得绝对高程与规划总平面一致。

1、3 地基持力层得描述:若采用天然地基,说明本建筑单体得地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体得最终沉降量;若为桩基,说明桩得材料及沉桩方式等。

1、4 结构使用得材料:钢筋:梁柱中各受力纵向钢筋、较大开间得楼板、约束边缘构件得箍筋(当用圆钢直径大于10时)、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁得纵向筋、地下室防水板及地下室外墙得分布钢筋等采用HRB335。

混凝土:对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其她均应满足计算及构造需求,避免强度过高。

1、5 活荷载(特指荷载规范中不明确得部位),恒荷载(特指梁板上得建筑面层与车库顶板上得覆土等产生得恒荷载)就是否与设计委托一致。

1、6 防水混凝土得使用部位、抗渗等级就是否明确、恰当。

1、7 钢筋得接头形式(不同得规格分别描述如搭接、机械连接等)就是否明确、恰当。

1、8 构造柱、圈梁得位置及做法、过梁得做法、墙柱与砌体之间得拉结钢筋等就是否明确、恰当。

1、9 墙上开洞得补强措施。

结构洞口得填充等就是否明确、恰当。

1、10 对基础得施工要求,如挖槽、验槽、回填等得要求,与对不良地基得处理措施等就是否明确、恰当。

1、11 如有冬季施工可能时,就是否提出了相应得要求与注意事项。

1、12 预制构件目录中得构件名称、数量、图集号、就是否准确。

1、13 构件代号表中得代号与详图中采用得就是否一致。

1、14 对施工中应遵守得施工验收规范就是否准确无误。

1、15 楼板上预留孔洞(直径大于300)大样图,小于或等于300时做法就是否明确、恰当。

结构施工图审查重点（11个）一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。

二、图纸目录，应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

三、结构设计总说明每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明。

当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。

当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。

结构设计总说明应包括以下内容：1 工程概况。

1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，结构类型、结构规则性判别，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等。

3）当采用装配式结构时，应说明结构类型及采用的预制构件类型等。

2 设计依据。

1）主体结构设计使用年限；2）自然条件：基本风压，地面粗糙度，基本雪压，气温（必要时提供），抗震设防烈度等；3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；5）风洞试验报告（必要时提供）；6）相关节点和构件试验报告（必要时提供）；7）振动台试验报告（必要时提供）；8）建设单位提出的与结构有关的符合有关标准、法规的书面要求；9）初步设计的审查、批复文件；10）对于超限高层建筑，应有建筑结构工程超限设计可行性论证报告的批复文件；11）采用桩基时应按相关规范进行承载力检测并提供检测报告；12）本专业设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）。

3 图纸说明。

1）图纸中标高、尺寸的单位；2）设计0.000m标高所对应的绝对标高值；3）当图纸按工程分区编号时，应有图纸编号说明；4）常用构件代码及构件编号说明；5）各类钢筋代码说明，型钢代码及其截面尺寸标记说明；6）混凝土结构采用平面整体表示方法时，应注明所采用的标准图名称及编号或提供标准图。

施工图设计审图要点（结构专业）1. 目的确保结构设计安全、经济、合理，方便施工，满足同景公司设计任务书的要求，对结构施工图的设计质量进行有效控制。

2.范围适用于同景集团范围内开发的一般工业与民用建筑。

3.职责结构施工图设计的审查主要由设计部归口管理，相关部门协助工作。

4. 内容4.1. 检查依据4.1.1 中华人民共和国国家标准《建筑结构荷载规范》GB50009-20014.1.2 中华人民共和国国家标准《混凝土结构设计规范》GB50010-20024.1.3 中华人民共和国国家标准《建筑抗震设计规范》GB50011-20014.1.4 中华人民共和国国家标准《砌体结构设计规范》GB50003-20014.1.5 中华人民共和国国家标准《建筑地基基础设计规范》GB50007-20024.1.6 中华人民共和国国家标准《建筑抗震设防分类标准》GB50223-954.1.7 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.8 中华人民共和国行业标准《建筑桩基技术规范》JGJ 94-944.1.9 中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》JGJ 3-2002 4.1.10 中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T13-944.1.11 各相关地方规范4.1.12 《结构施工图设计指导书》4.1.13 《结构施工图设计编制深度要求》4.2. 检查要点4.2.1 总则4.2.1.1 工程设计文件的编制应按同景公司《结构施工图设计编制深度要求》和《结构施工图设计指导书》的要求。

4.2.1.4 工程设计应经济合理，特别对基础选型、结构体系和关键部位的检查。

4.2.1.5 施工中可操作性如何，检查是否由于施工困难会引起结构安全上的隐患和造价上的额外增加。

结构总说明的审查要点：着重审查设计依据条件的正确性，结构材料选用、统一构造做法、标准图选用的正确性，对涉及使用、施工等方面需作说明的问题应作交待。
