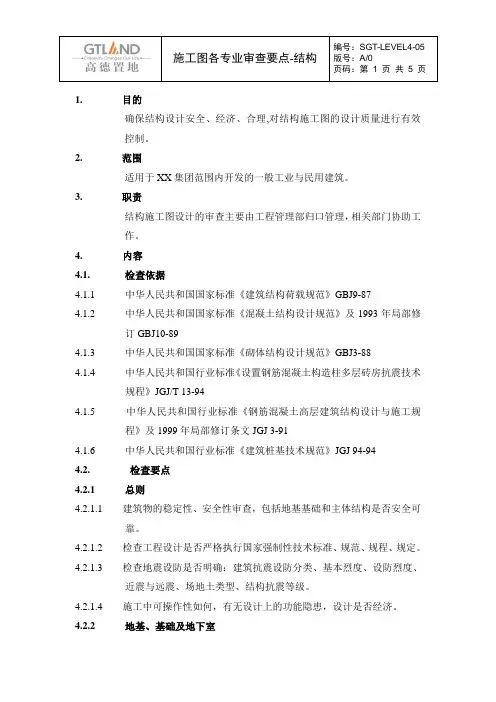

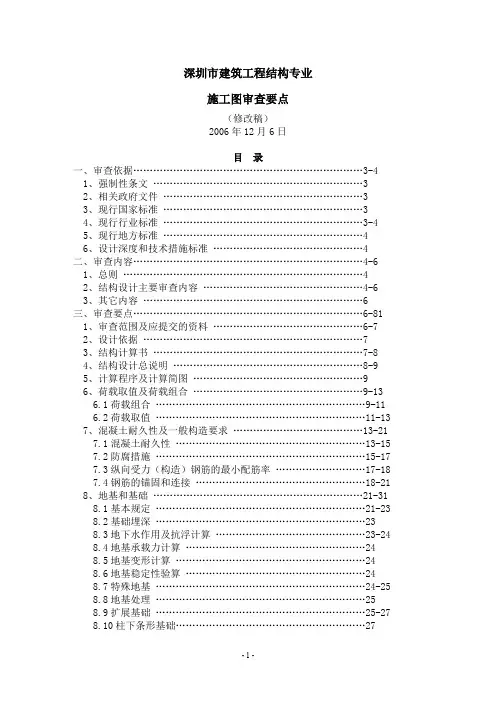

施工图审核要点(结构)
一.标高、标号类:
1.检查标高系统、轴网系统是否与建筑图一致。
2.各部位钢筋、混凝土等级(标号)是否取值合理。
3.核对层高表。
4.单体中有无正负零对应的绝对标高,结合总图复核一遍。
二.模型参数、荷载取值类:
1.不同功能房间的活荷载取值是否合理。
2.面层、覆土、隔墙等恒荷载取值是否合理。
3.地震、风荷载参数取值是否合理。
4.嵌固端的刚度比检查。
5.消防车荷载取值是否合理,且检查是否按消防车道布置。
6.连梁刚度折减系数、周期折减系数等取值是否合理。
三.桩、基础类:
1.结合地勘报告检查持力层与桩长的关系、桩与基础之间的关系是否正确。
2.核对集水坑的位置、尺寸是否与建筑对照。
3.图中是否有不同桩的数量统计。
4.检查图纸中是否留有沉降观测点。
5.检查基坑详图中画了几个方向的剖面图,是否正确。
6.桩长和桩间距取值是否合理,复合地基承载力是否过大或不足。
