电缆电缆沟及桥架敷设施工方案

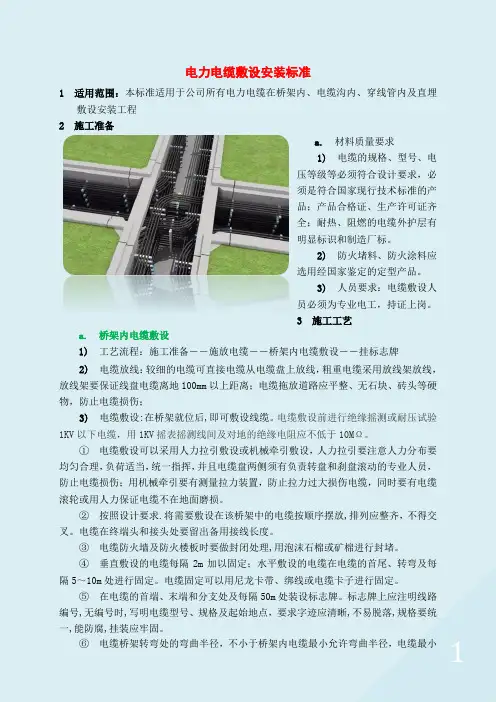

1 电力电缆敷设安装标准

1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程

2 施工准备

a. 材料质量要求

1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。

2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。

3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。

3 施工工艺

a. 桥架内电缆敷设

1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌

2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；

3) 电缆敷设:在桥架就位后,即可敷设线缆。电缆敷设前进行绝缘摇测或耐压试验1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。

① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。

② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。电缆在终端头和接头处要留出备用接线长度。

③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。

④ 垂直敷设的电缆每隔2m加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m处进行固定。电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。

⑤ 在电缆的首端、末端和分支处及每隔50m处装设标志牌。标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

第 1 页 共 15 页 电缆桥架制作及敷设电缆方案与电缆沟专项施工方案汇编

电缆桥架制作及敷设电缆方案

一、工作原因：

由于一循环水高低压配电室及高压电机泵房后绿化带渗水至电缆沟，所以在高压电机泵房内制作电缆桥架，重新敷设A104、A105电机电缆及控制电缆，将新敷设的高压电机电缆及水塔风机F1、F2电机电缆及控制电缆放置于电缆桥架内，风机F1、F2需制作电缆中间头，在高压电机泵房及配电室制作排水井。

二、工作内容及步骤：

1、制作电缆桥架60米，使用600mm电缆槽盒，由老高压泵房东侧沿地面敷设至新高压泵房，新高压泵房内电缆桥架距地面1.1米，向西敷设与水塔风机电缆桥接相连接；

2、打开电缆沟60米，由老高压泵房东侧至新高压泵房西侧；

3、重新敷设A104、A105高压电机电缆及控制电缆；

4、制作水塔风机主电缆及二次电缆中间头；

5、在高压泵房电缆沟内及配电室北侧墙外各制作排水井一个；

三、项目组织：

1、检维修中心电气项目负责人：刘辉

2、工作票签发人：王明群、王忠

3、检维修中心安全负责人：陈树军

4、电气维修二班安全负责人：韩勇 第 2 页 共 15 页 5、工作负责人：艾合麦提

6、运行值班负责人：当班值班班长

7、生产运行处电气管理人员：杨杰

8、机动设备处电气管理人员：罗建军

四、风险评价及防范措施:

1、存在风险：带电施工造成人员触电

防范措施：回路停电并上锁挂签；

存在风险：在开挖电缆沟、敷设电缆、制作电缆桥架时防止人员受伤

防范措施：劳保着装，做好协调指挥工作；

存在风险：未测试电缆绝缘，送电时发生短路故障

防范措施：做好验收工作，确认绝缘合格并有数据记录；

五、安全防护预案

1、作业人员劳保着装必须符合安全要求；

2、验电器等作业器具必须在规定的电压等级范围内正确使用，并有定期效验合格证明；

3、作业人员严格遵守《电业安全工作规程》。

4、安全用具必须在有限期内；

5、所有参与工作人员精神状态良好、适宜进行工作。

第1篇

一、工程概况

本项目为某地区电力工程，涉及电缆敷设、电缆沟开挖、电缆井施工、电缆保护管施工、电缆顶管施工等多个环节。为保证施工质量和进度，特制定以下施工方案。

二、施工准备

1. 人员准备：组织具备相关资质的施工队伍，包括施工管理人员、技术人员、施工人员等。所有人员必须接受安全教育和技能培训，确保具备完成施工任务的能力。

2. 材料准备：根据设计图纸和施工要求，准备电缆、电缆附件、电缆保护管、电缆支架、电缆桥架、电缆井等材料和设备。

3. 工器具准备：准备电缆盘、电缆卷筒、电缆切割机、电缆剥皮机、电缆压接机、电缆敷设机、电缆牵引机、电缆井挖掘机、电缆沟挖掘机、电缆保护管安装工具等。

4. 施工现场准备：确定施工区域，搭建临时设施，如施工办公室、材料仓库、施工现场临时用电等。

三、施工流程

1. 电缆敷设前，进行现场实地勘察，绘制电缆走向图，确定电缆敷设路径。

2. 电缆沟开挖：根据电缆走向图和设计要求，开挖电缆沟，沟底平整，深度大于电缆埋设深度。

3. 电缆敷设：按照电缆走向图，将电缆敷设到电缆沟内，注意电缆间距，保证散热和施工安全。

4. 电缆保护管施工：在电缆敷设完成后，对电缆进行保护管施工，防止电缆受到外力损伤。

5. 电缆井施工：根据设计要求，在电缆井内安装电缆支架，将电缆引入电缆井，并做好电缆井密封。

6. 电缆顶管施工：对于穿越道路、河流等障碍物的电缆，采用电缆顶管施工技术。

7. 电缆接头制作及附加安装：按照设计要求，制作电缆接头，并安装附加装置。

四、施工质量控制 1. 电缆质量：选用符合国家标准和设计要求的电缆，确保电缆质量。

2. 施工质量：严格按照施工规范和工艺要求进行施工，确保施工质量。

3. 电缆敷设：电缆敷设过程中，注意电缆间距、电缆弯曲半径等，确保电缆敷设质量。

4. 电缆接头：电缆接头制作和安装过程中，确保接头质量，防止电缆接头故障。

五、施工安全

1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

第1篇

本工程为某住宅小区电缆安装工程，主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。工程地点位于XX市XX区，施工工期为30天。

二、施工准备

1. 人员准备：组建一支具有丰富经验的电缆安装施工队伍，包括施工队长、技术员、电工、焊工等。

2. 材料准备：电缆、电缆桥架、电缆附件、绝缘测试设备等。

3. 工具准备：电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。

4. 施工方案编制：根据工程特点和施工要求，编制详细的施工方案。

三、施工工艺

1. 电缆敷设

（1）根据设计图纸，确定电缆敷设路径。

（2）沿路径开挖电缆沟，确保电缆敷设深度符合规范要求。

（3）将电缆敷设至电缆沟内，注意电缆间的间距，防止相互干扰。

（4）电缆敷设完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

2. 电缆桥架安装

（1）根据设计图纸，确定电缆桥架安装位置。

（2）在安装位置固定电缆桥架，确保桥架水平、垂直度符合规范要求。

（3）将电缆敷设至桥架内，注意电缆间的间距，防止相互干扰。

（4）桥架安装完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

3. 电缆接头制作

（1）根据设计图纸，确定电缆接头位置。

（2）使用专用工具，制作电缆接头，确保接头质量。 （3）电缆接头制作完毕后，进行电缆绝缘测试，确保接头绝缘性能良好。

4. 绝缘测试

（1）使用绝缘测试设备，对电缆进行绝缘测试。

（2）测试数据符合规范要求，方可进行下一道工序。

四、质量控制

1. 严格按照设计图纸和施工规范进行施工。

2. 对电缆、电缆桥架、电缆附件等材料进行严格检验，确保材料质量。

3. 施工过程中，加强对施工人员的培训和管理，确保施工质量。

4. 施工完毕后，对电缆线路进行全面的验收，确保工程质量。

五、安全措施

1. 施工现场设置明显的警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。
