电缆桥架安装及电缆敷设接线施工方案

电缆桥架的施工方案及措施

电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。

一、前期准备工作

为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。具体措施如下：

1.方案设计

制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。确保方案合理、可行，并经相关部门批准。

2.材料准备

准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。确保材料质量合格，并按照设计要求进行数量的准备。

3.施工人员培训

对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。确保他们了解施工方案，并能正确操作施工设备。

二、施工方案

电缆桥架的施工包括以下步骤：

1.地基处理 根据设计要求，对施工区域的地基进行处理。清除杂物、平整地面，并进行必要的土方工程。

2.安装支架

按照方案要求，安装电缆桥架的支架。在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。

3.安装槽钢

将预先准备好的槽钢安装在支架上。槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。

4.连接件安装

使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。连接件的安装过程中，要确保连接牢固、无松动。

5.接地处理

对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。接地处理应符合相关规范和标准，确保施工区域的电气安全。

三、施工措施

为保证电缆桥架施工的质量和安全，需采取以下措施：

1.安全防护

所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。同时，设置警示标志，确保现场安全。 2.质量控制

严格按照施工方案和设计要求进行操作，确保工程质量达到标准。对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。

3.施工现场管理

定期清理施工现场，保持整洁有序。合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。

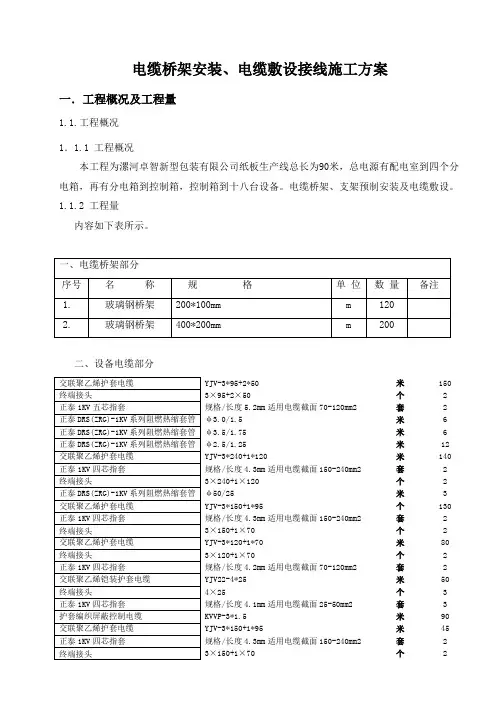

电缆桥架安装、电缆敷设接线施工方案

一．工程概况及工程量

1.1.工程概况

1．1.1 工程概况

本工程为漯河卓智新型包装有限公司纸板生产线总长为90米，总电源有配电室到四个分电箱，再有分电箱到控制箱，控制箱到十八台设备。电缆桥架、支架预制安装及电缆敷设。

1.1.2 工程量

内容如下表所示。

一、电缆桥架部分

序号 名 称 规 格 单 位 数 量 备注

1. 玻璃钢桥架 200*100mm m 120

2. 玻璃钢桥架 400*200mm m 200

二、设备电缆部分

交联聚乙烯护套电缆 YJV-3*95+2*50 米 150

终端接头 3×95+2×50 个 2

正泰1KV五芯指套 规格/长度5.2mm适用电缆截面70-120mm2 套 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.0/1.5 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.5/1.75 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ2.5/1.25 米 12

交联聚乙烯护套电缆 YJV-3*240+1*120 米 140

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×240+1×120 个 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ50/25 米 3

交联聚乙烯护套电缆 YJV-3*150+1*95 个 130

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×150+1×70 个 2

交联聚乙烯护套电缆 YJV-3*120+1*70 米 80

终端接头 3×120+1×70 个 2

正泰1KV四芯指套 规格/长度4.2mm适用电缆截面70-120mm2 套 2

交联聚乙烯铠装护套电缆 YJV22-4*25 米 50

终端接头 4×25 个 3

专项施工方案报表

工程名称：*****工程副井工业场地外线电缆敷设安装施工方案

致：****有限公司

****地采指挥部

我方根据施工合同的有关规定完成了*****工程副井工业场地外线电缆敷设安装施工方案的编制，并经我单位上级技术负责人审查批准，请予以审核

附：

*****工程副井工业场地外线电缆敷设安装专项施工方案

施工单位（章）

项 目 经 理

日 期

监理单位审核意见：

项目监理机构（章）

专业总监理工程师

日 期

建设单位审核意见：

建设单位（章）

建设单位代表

日 期

****工程副井工业场地外线

第1篇

一、工程概况

本工程为某住宅小区电线电缆施工项目，主要包括住宅楼、地下车库、公共设施等区域的电线电缆敷设。工程地点位于我国某城市，施工周期为3个月。为确保工程质量和安全，特制定本施工方案。

二、施工组织

1. 施工单位：某市电线电缆安装工程有限公司

2. 施工人员：项目管理人员、施工技术人员、电工、安装工、质检员等

3. 施工机械：电缆敷设车、电缆桥架、电缆牵引机、电缆剥皮机、电缆压接机、电缆试验仪等

4. 施工材料：电线电缆、桥架、支架、接线盒、绝缘子、接地线等

三、施工准备

1. 技术准备：熟悉施工图纸，了解工程要求，掌握施工规范，组织施工人员学习相关技术标准。

2. 材料准备：根据工程需求，提前采购电线电缆、桥架、支架、接线盒、绝缘子、接地线等材料，确保材料质量符合国家标准。

3. 施工机械准备：检查施工机械的完好性，确保施工过程中机械的正常使用。

4. 施工场地准备：清理施工现场，确保施工环境安全、整洁。

四、施工工艺

1. 施工流程

（1）现场勘查：了解现场环境，确定施工方案。

（2）材料准备：根据工程需求，提前采购电线电缆、桥架、支架、接线盒、绝缘子、接地线等材料。

（3）施工放样：根据施工图纸，确定电缆敷设路径，做好施工放样。

（4）电缆敷设：按照施工放样，进行电缆敷设。 （5）桥架、支架安装：根据设计要求，安装桥架、支架。

（6）接线盒、绝缘子安装：安装接线盒、绝缘子。

（7）电缆连接：进行电缆连接，确保连接牢固。

（8）接地：进行接地，确保接地良好。

（9）电缆试验：进行电缆试验，确保电缆质量。

（10）施工验收：完成施工后，进行施工验收。

2. 施工要点

（1）电缆敷设

1）电缆敷设前，检查电缆是否完好，确保电缆质量。

2）电缆敷设过程中，注意电缆的弯曲半径，避免电缆损伤。

3）电缆敷设完毕后，进行电缆整理，确保电缆整齐、美观。

（2）桥架、支架安装

1）根据设计要求，确定桥架、支架的安装位置。
