(完整word版)照片格式转换成Mapinfo图层方法

图片格式转换成Map info图层方法首先，先截取图片:U.蛋片同代亍最少奧是倒数第二级的i iXirH-*曲世羽起耒才佥清瞒过捕SF呢厨百i® □耳知Qf赳im nwiwiiB-■晶■起H ,®S|I¥时 7■l!>ZF H■< . u MflM*师口■*平謁1 D人島（5凿m.WjL . - ■■ Jb.匕3上蚪却羸邯攻\® PKS!回IfiJJ0LA&4KX -,h s«x«ifr ff -RN JT 熾挣梶■社列‘sE国人尺Uhi' 4M!耳先!H •五"袒+j旳芹耀工壬所><拼合之后从MAPINFO 里面去选点，一般选 4个点就可以，点选的越多，地图越精确，如果 城市比较大，建议分块取经纬度，一小块区域取 4个点，建议一个小城市最好取4*4个点,就是分成东西南北四个区域，取16个点的经纬度，下面举例说明：+r■tie打开文件之后 MAPINFO 会弹出提示框：一个是直接显示（ Display ）图片文件，一个是配准（Register ）,选择配准（Register ）。

点击配准之后有如下选项:添加4个点（要精准一点可以多添加几个点，点越多地图越精准）取好经纬度之后，用MAPINFO 把刚刚拼合的城市地图打开， 文件类型选（Raster Image （ 。

A out AI27. ¥04437耳耗理斥：0.■ KABVdKft 刃汽辛 ■直黄tlpt ［集rtau 110. 5&449(^ Pt 2经纬樓戶期请框 110. SBT9弄刑曲* 27,906012 •丄輕靈矗度」於”込% 110.^*46 加裤5 %27. 90447&営・曲《叩囁 —一-11- ⑥曲朋电加® pt 4如诽直*27. 903680£弭呷电Ji・■字机■笊:nafiMaa删u i n ■呉J»L4n.it»=迪：！［» tn)Llt» I'M.+ ftat t.ftlfl.* 港“Tor •引 心41 ：■・ i li=iY 弭 电e)扌2开心~] I£M 1«F Jiai^i l+- iia-Lt* Thdl.*. ijjtmL*▼■ —貳i 由）lorkqitsi 他 *w ・ «5) ・d 话"oEl JU WWH 钉电 讪”事韭.® KC ：^- 1 Va etr<t4^ liThl ■ -tl-fc; ■ irl>D I^aplnfoDo you ^amt Io simply disphv the image, or register it so 貼对 it will have geographic coordinates?ijSB <|K DisplayRegister配准1在百度截图上面标出我们开始选的4个点的位置，如下图:注意：选中Pt 1再去地图上标识，才会标识成Pt 1的点。

cad用Ｒ１２的，因为它的版本可能最低，兼容也最好．然后你可以通过：表＞转入，选择好投影坐标系，把dxf转成mapinfo格式，然后就可以添加了投影选择就要选择跟你转换的cad图一样的坐标系呀，比如你的很可能是１９５４年北京坐标系，你就在投影里面选择对应的５４坐标系（我截了２张图）。

这样就基本对住了．转入有偏差的可能性很多，要在实际操作中领悟．用Ａ４的纸打１：１００００的土地利用现状图吗？那就不行，要用６２０型号的纸吧？你应该会打印吧？按照下面的步骤大概可以实现：1.将你的dwg后缀的图在AutoCAD中打开，然后选择“文件”，“另存为”，存储类型选择，AutoCAD R12/LT2 DXF，选择保存路径，确定。

2.打开MapInfo，选择“Table”，“Import”,文件类型选择“AutoCAD DXF”，这时会跳出一个对话框，把“Preserve Attribute Data”前面的勾打上，下面的两个大按钮“projection”是选择投影的，“Set Transformation”是变换设定，你应该用不上。

直接确定，起好你要存储成的MapInfo格式文件的名字，选择好要保存的文件夹，然后点保存。

3.这个表实际上是打开了，但没显示出来，你点MapInfo中的按钮栏，有个New Mapper按钮，就可以打开。

mapinfo:表格--输出--选择DXF格式cad：文件--打开--选择DXF格式不好意思，我全答了mapinfo的问题我还行，知道一些如果将CAD转换成mapinfo也就是说将DWG或者DXF格式图转换成TAB格式的图之后能否将转化成的各个分图合并啊？我的意思是还可以像没转化之前的CAD那样控制各个分图层的显示与编辑请教大虾们了！一楼的，你大概不懂问题是问什么。

从cad导出来的图，只要你保证导出的坐标系是一致的，自然能进行合并的显示。

MapInfo中，是有图层管理器(Layer Control)的，右键，就可以找到。

Google图层中的线、点、面导出mapinfo图层操作步骤
1、制作google Earth图层KML文件：
A、在google earth图层中画线、点、面等：
注：为了能够将多个区域的图层或者多个类型图能够导出一个mapinfo图层，需将需导出的谷歌画图添加到随意一个kml文件的子目录下。

B、将画好线、点、面的图层另存为导出：（此处将多个图层导出一个kml文件进行举例）
2、Kml转换导出mapinfo图层：
KML转MAPINFO支持转换点、线、面3.17.rar
转换工具：
第一步、将导出的google画图的KML文件转成mif文件；
打开《KML转MAPINFO支持转换点、线、面3.17》中的KML转mapinfo大师.exe文件：
第二步：用mapinf打开生成的MIF文件，并转换程TAB图层：
第三步：打开生成的MAPINFO图层文件，如下：。

制作MAPINFO地图：
1、先把EXCEL表（表的第一列最好是站名，到时在地图上才可显示站名）转存为txt（制
表符分隔）文件。

注意保存类型：文本文件（制表符分隔）
在转换文件格式时，会弹出各种窗口问是否，全部选择“是”就行了，转换成功后，关掉EXCEL文件。

2、然后在MAPINFO打开txt文件：在打开文件时，文件类型注意是：带定界符的ASCII(*.txt)
3、打开文件时，如下图配置操作选项：按下图选好分界符、文件字符集、以第一行作为列标题（打沟）
4、在菜单表中，创建点
5、设置如下图。

注意：1、为表创建点（选择要转成图层的文件名）2、使用符号（自己选符号形状及颜色）3、取得X坐标的列（选择经度）4、取得Y坐标的列（选择纬度）
6、确定后就OK啦，完成图层制作。

最后在MAPINFO即可打开图层文件。

浅谈mapinfo图层数据的导出导入操作方法浅谈Mapinfo图层数据的导出、导入操作方法MapInfo Professional是一套强大的基于Windows平台的地图化信息处理软件。

使用MapInfo Professional，可以方便、直观的展现数据和地理信息的关系，有助于做管线专业、无线专业的设计。

本文只针对Mapinfo图层数据的导出、导入操作方法做探讨，涉及的软件包括：MapInfo Professional 6.5 SCP、Microsoft Office Access 2003、Microsoft Office Excel 2003。

对于同类软件的不同版本，仅供参考。

一、Mapinfo图层数据的导出如上图，Mapinfo具有较强的数据库功能，Mapinfo图层可以储存大量的数据。

软件本身也提供了一些工具，可以直接对图层数据进行修改操作。

但是由于操作习惯上的差异和对数据库程序语言的熟悉程度有限，多数人更习惯于用Excel等软件对数据进行处理。

因此，需要将Mapinfo的图层信息导出到Excel表。

具体的操作方法如下：首先，将Mapinfo的图层文件另存为Access文件格式。

（1）点选“文件—另存为…”。

（2）在列表中选取要保存的图层，点击“另存…”。

（3）在保存类型的下拉菜单选取“Microsoft Access 数据库（*.tab）”，然后保存。

至此，就将Mapinfo图层保存为一个Access文件。

下一步是从Access文件中导出Excel 文件。

（4）打开新生成的Access文件。

（5）点选“文件—导出”。

（6）在“保存类型”的下拉菜单中选取“Microsoft Excel”，然后导出。

至此，就完成了Mapinfo图层到Excel文件的转换。

在Mapinfo保存的数据也就可以通过Excel进行修改。

二、利用站点的地理坐标在Mapinfo中创建点当我们拥有一些站点的地理坐标时，我们可以将这些坐标导入到Mapinfo中，将站点在地图上的位置用图形表示出来，从而对站点的位置有更直观的了解。

MapInfo简易操作流程MapInfo简易操作流程地图数据数字化采集需解决的⼏个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、⾯、注记的采集）与编辑；4、数据输出与格式转换。

⽬标：1、掌握地图扫描⽮量化的基本原理、⽅法和步骤。

2、熟悉MapInfo主要绘图和编辑⼯具的使⽤。

3、掌握表的相关操作。

要求：注意将采集数据及时进⾏保存。

⼀、地图投影与栅格图像配准在产⽣⽮量地图之前必须配准栅格地图，以便使MapInfo在显⽰每⼀层⽮量图像时能准确定位，并完成地理计算。

1）选择“⽂件＞打开表”，从“⽂件类型”下拉列表中选择“栅格图像”。

2）选中要打开的栅格图像⽂件并选择“打开”。

MapInfo显⽰“图像配准”对话框“你想简单地显⽰未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的⼀个预览出现在对话框的下半段。

3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所⽤的地图投影信息。

如果不能确定地图投影，使⽤缺省地图投影（经/纬度）。

4）把⿏标移到对话框下半段的预览图像上，并移到⼀个已知地图坐标的点，再单击按钮。

MapInfo显⽰“增加控制点”对话框。

5）通过输⼊对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。

选择“确定”。

6）重复步骤4）和5），直到输⼊最少四个控制点。

在X坐标输⼊经度，在Y坐标上输⼊纬度。

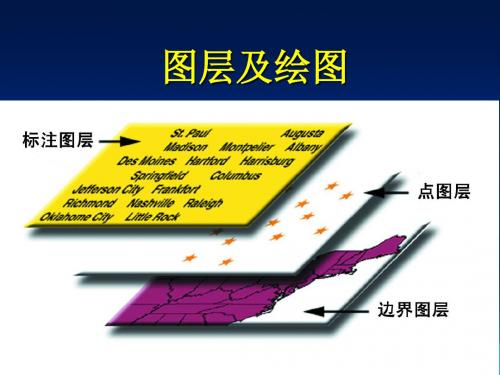

⼆、图层（表）的管理根据本次任务的需要，分别建⽴市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、⾼速公路、规划⾼速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。

以上未列出的其他要素可视重要性进⾏采集。

每⼀个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。

1、新建表⾸先需要创建新的⽂件来放置地图对象。

1）选择“⽂件＞新建表”，弹出“新建表对话框”。

“mapinfo”的使用一、地形图先使用photoshop将图进行校准使用图象菜单→旋转画布→任意角度→进行校准。

可自动计算旋转角度，吸管工具→点右键→度量工具→拉直线，即可计算→旋转画布→任意角度→确定。

二、“mapinfo”软件安装将mapinfo安装软件打开→MapInfo7.0→→点击该文件→下一步→下一步→打开CRACK文件→将SN文本文件→复制序列号MIPWCC0700509692→下一步→直至安装完成，安装完后将MapInfo配准补丁文件复制到安装文件夹MapInfo中的Professional 文件夹内，同时将CRACK文件夹中的复制至安装文件夹MapInfo中的Professional 文件夹内，双击，完成安装，软件即可使用。

三、地形图配准1、打开mapinfo，在“文件”中选择打开；2、在“打开”对话框中，文件类型选择“栅格图像”，打开所要配的地形图，点击“打开”；3、出现“mapinfo”对话框，选择“配准”；4、出现“图像配准”，选择投影（类别：Gauss-kruger（pulkovo1942），类别项：选择带数（博乐市为14带，计算方式为=博乐市所在经度81/6后取整数+1=14）；选择单位（度），点击“确定”如下；5、一般从左-右、从上-下，找到图的经纬度的起止点和其余周边点，依次输入控制点，“增加控制点”对话框，地图X：经度，地图Y：纬度；（注意：必须转化成度的形式），保留6-7位小数；6、控制点输入完之后调整误差（误差一般控制在1-4范围之内），点PT1→跳到→放大PT1点→将十字司放在经纬度交叉点的中心位置→点击“确定”，依次调整其余点即可完成配准。

四、查看投影打开mapinfo的菜单栏地图→地图选项→右下方有投影菜单→单击投影→查看投影是否匹配→如匹配→点确定→确定即可五、地图矢量化（纸质转化为电子版）1、新建图层：打开配准好的地形图，建层：打开文件→新建表→选择第三个添加到当前窗口→创建→新表结构中名字（必须是英文字母）→创建→取名保存→上部可显示国界图层，可建多个图层。
