薄凸透镜焦距的测定(附有数据)

  • 格式：doc
  • 大小：752.50 KB
  • 文档页数：6

1

薄凸透镜焦距的测定

摘要：薄凸透镜焦距的测定主要可以有自准法，物距像距法，共轭法来测定。讨论了焦距误差的计算方法,讨论了各种方法的优缺点，清晰像位置判断不确定所引入的测量误差,同时分析了改变物距对透镜焦距测量不确定度的影响。

关键词：左右逼近法，同轴等高，共轭法，自准法，物距像距法，误差分析。

引言：凸透镜是各种光学元件中最基本的成像元件,而透镜最重要的参量就是它的焦距。测量焦距常用的方法有物距像距法(高斯法)、共轭法、自准直法、辅助透镜法等,各方法适用的条件不同,测量精度也各不相同,其焦距测量的误差讨论也是多种多样。

一、实验任务：

1、了解薄透镜的成像规律；

2、掌握光学系统的共轴调节；

3、用自准法、物距像距法、共轭法测定薄凸透镜的焦距。

二、实验仪器：

GY-1型溴钨灯一个，凸透镜L，物屏P一块，像屏一块，平面镜M，一维平移底座若干，三维平移底座，直尺

三、实验原理：

A、自准法

原理：当物体A处在凸透镜的焦距平面时，物A上各点发出的光束，经透镜后成为不同方向的平行光束。若用一与主光轴垂直的平面镜将平行光反射回去，则反射光再经透镜后仍会聚焦于透镜的焦平面上。

优点：物，像在同一焦平面上。操作简单，常用作粗测。缺点：误差大。

B、物距像距法

缺点：很难确定屏在哪个位置时像最清晰，往往是把屏前后移动，在一个较大的范围内像的清晰程度都相差不多，像距v很难测准确．而且由于光心的位置不确定，会造成物距和像距都测不准确，从而测出的焦距误差很大。

C、共轭法

原理：物与像屏之间的距离设为L，大于4倍焦距时，薄透镜在物与像屏之间移动时有两个位置O1、O2可以在屏上成像，在O1位置时成放大的实像，在O2位置时成缩小的实像，O1、O2之间的距离记为d，则透镜的焦距f可以由L、s两个量得到。

五、实验内容：

仪器同轴等高的调节

(1) 粗调：先将物、透镜、像屏等用底座固定好以后，再将它们靠拢，用眼睛观察调节高低、左右，使它们的中心大致在一条和导轨平行的直线上，并使它们本身的平面互相平行且与光轴垂直。

(2) 细调：以透镜成像规律为依据，利用共轭原理细调.如果物的中心偏离透镜的光2

轴,则两次成像的放大像和缩小像的中心不重合,若放大像的中心高于缩小像的中心,说明物的中心低于主光轴,以缩小像的中心为目标,调节透镜或物的上下位置,逐渐使放大像的中心与缩小像的中心重合.多个透镜的光学系统,先调节好与一个透镜光轴重合的共轴,再逐个加入其余透镜,直到所有光学元件共轴为止。

A、自准法

焦点的寻找：通过像高可知道穿过焦点的光线射到透境的位置，该点与物高的连线与主轴的交点即焦点。

实际测量时，由于眼睛对成像的清晰程度的判断总不免有些误差，故常采用左右逼近法读数：先使凸透镜自左向右移动，当像刚清晰时停止，记下透镜位置的读数；再使透镜自右向左移动，在像刚清晰时又可读得一数，取两次读数的平均值作为成像清晰时凸透镜的位置。

步骤：按图放置光具，已固定的物屏保持不动；固定平面镜M，用“左右逼近法”移动凸透镜，使其成清晰的倒立实像于物平面上。为了便于观察，稍微偏转平面镜，使所成实像与原物稍有偏离，记录此时透镜光心在光具座上的坐标位置x左与x右，将P、L都翻转180度，重复上述步骤测五次并填入数据表中。

B、物距像距法

步骤：移动像屏得到一个清晰的与物相似的倒立像。

计算公式： 可得

自准法原理图 P L

fvu111物距像距法原理图

vuuvfu L 3 共轭法测凸透镜焦距实验图

C、共轭法 步骤：设物和像屏之间的距离为L（要求f4L)，并保持不变。移动透镜，在O2位置时成缩小的实像，O1、O2之间的距离记为d，则透镜的焦距f可以由L、d两个量得到。

透镜在x位置时，成倒立、放大的实像，(B) 透镜在x2位置时，成倒立、缩小的实像。 (A’)

计算公式：

（1）

由（1）（2）得f=

四、实物图： 共轭法原理图

fuLu111fduLdu111（2）

LdL4224

测量方法的选择：共轭法 测量条件的选择：共轭法满中物与像要保持一定的L，且L>4f。在物距像距法时取u=2f.

方案的可行性分析： 较三种方法来说，共轭法误差小，准确度高。把焦距的测量归结为对于可以精确测量的量D和d的测量，避免了测量u和v时，由于估计透镜光心位置不准带来的偏差，因此不需要准确确定凸透镜光心的位置。为了准确地找到像的最清晰位置，可采用左右逼近法读数。

五、原始数据记录表格设计

表1-1 自准法测量记录表格 单位：厘米

物x 146.51 ㎝

次数

项目 1 2 3 4 5

X左 134.91 134.86 134.82 134.92 134.94

X右 134.89 134.79 134.89 134.85 134.89

2/(）右左xxxi 134.90 134.82 134.86 134.88 134.92

表2-1物距像距法记录表格（单位：厘米）

测量次数 1 2 3 4 5

X1物屏位置 146.10 151.51 157.31 161.90 169.45

X2透镜位置 123.45 129.03 134.96 138.61

146.01 X3像屏位置 93.02 99.02 104.00 107.23 115.00

u 22.65 22.48 23．35 23.29 23.44

v 30.43 30.01 30.96 31.38 31.01

u平均 23.04

v平均 30.78

表3-1共轭法测凸透镜焦距记录表 （单位：厘米）

X物=146.51㎝ X屏 = 77.90 ㎝

次数

项目 1 2 3 4 5 5

X01左

㎝ 93.28 93.53 93.82 93.78 93.80

X01右

㎝ 93.45 93.39 93.64 93.60 93.66

平均值1 93.36 93.46 93.73 93.69

93.73

X02 左 131.58 131.82 131.90

131.84 131.87

X02 右 131.46 131.75 131.67 131.70

131.65

平均值2 131.52 131.78 131.78 131.77

131.76

六、数据处理

1、自准法测凸透镜1L的焦距1f

物x146.51cm

取：仪=0.05㎝,

测量结果为：

2、物距像距法测定焦距

22）（VUUVf u,2222vUuVfuUf）（）（cmu05.0,代入数据

1f=13.17cm

3、共轭法测凸透镜1L的焦距

物x146.51㎝ 取：仪=0.05㎝ cmcmuB017.0305.0cmii72.131576.13177.13178.13178.13152.1315511cmcmxxf63.1188.13451.1461）（物Au)15(551/2iicm017.02010)40262(422222cmcmuuuxBxA04.0033.0033.0017.02222cmuxB033.0305.02cmii134.885134.92134.88134.86134.82134.90551cmUfff)04.063.12(111cmii4.02354.4239.2235.32348.225.6225uu51cmi8.73051.0318.3316.9301.03043.305vv51i1cmUfff)05.07.113(1116 DLLf21])(1[4121DLDf

u1fcmULfUDfLD03.0)()(221221

七、实验误差分析

1、 系统误差

（1）景深、焦深、像差和色差，这些都会导致成像不清楚而导致的误差。

（2）凸透镜，平面镜的损坏

2、偶然误差

（1）人眼对清晰像位置判断不确定

（2）读取直尺上的数据所产生的误差

（3）底座没有固定好，而影响了读数

八、结束语

透镜像差的影响我们在考察薄透镜时，常把它看作理想的光具组，即同心光束经透镜后仍为同心光束，像与物几何上完全相似．实际上，只有近轴的单色光成像才近似满足上述关系．否则就得不到理想的像．透镜的这种性质就是像差，在不同的问题中各种像差所起的作用也不一样．我们实验中所用的普通透镜像差较大，其中对焦距测量影响较大的有色差、球差、畸变等，这些影响使焦距的测量精度受到限制．从这次的设计性实验中，我收获的是谨慎求学的态度和孜孜不倦的汲取他人的想法来未自己的实验做好理论上的基础。

九、参考文献

[1] PPT:《薄透镜焦距的测定》 北京工业大学 翁钢 《薄透镜焦距的测定》 南京信息职业技术学院

[2] 网页：用自准法测薄凸透镜焦距

[3]《福建师大福清分校学报》 2009年S1期 林丽梅 方良栋 赖发春

[4]薄透镜焦距的测量教案 宋明玉

cmcm85.1161.68413.3861.6822DLDf4212cmcmii59.93594.93573.9369.9373.9346.9336.935/51//xL（131.72-93.59）cm=38.13cm D=px物=（146.51-77.90）cm=68.61cm

xAu)15(5512iicm05.02010)456620(422222)15(551/2ii/Aucm08.02010)1410141323(422222LucmUUUBAA09.002.0208.005.02222222/22BDUucm03.0017.022cmULL)09.013.38(L=

cm)03.061.58(DUDDcm)03.085.11(111fUff测量结果为： =

合集下载

薄凸透镜焦距的测定(附有数据)

薄凸透镜焦距的测定(附有数据)

1 共轭法测凸透镜焦距实验图

共轭法薄凸透镜焦距的测定

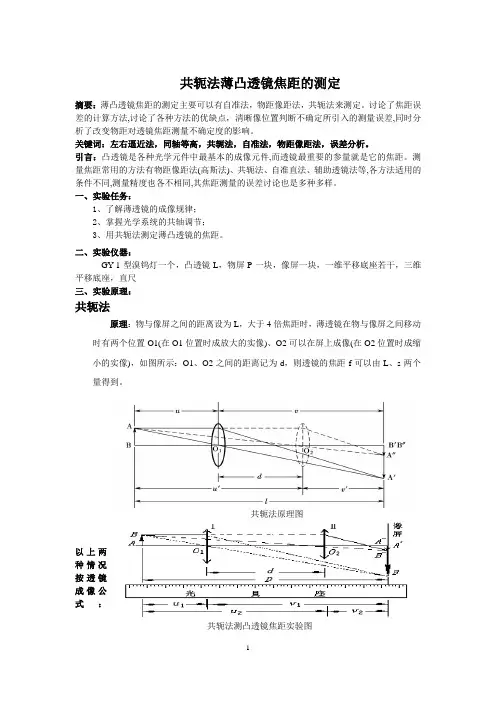

摘要：薄凸透镜焦距的测定主要可以有自准法，物距像距法，共轭法来测定。讨论了焦距误差的计算方法,讨论了各种方法的优缺点，清晰像位置判断不确定所引入的测量误差,同时分析了改变物距对透镜焦距测量不确定度的影响。

关键词：左右逼近法，同轴等高，共轭法，自准法，物距像距法，误差分析。

引言：凸透镜是各种光学元件中最基本的成像元件,而透镜最重要的参量就是它的焦距。测量焦距常用的方法有物距像距法(高斯法)、共轭法、自准直法、辅助透镜法等,各方法适用的条件不同,测量精度也各不相同,其焦距测量的误差讨论也是多种多样。

一、实验任务：

1、了解薄透镜的成像规律；

2、掌握光学系统的共轴调节；

3、用共轭法测定薄凸透镜的焦距。

二、实验仪器：

GY-1型溴钨灯一个，凸透镜L，物屏P一块，像屏一块，一维平移底座若干，三维平移底座，直尺

三、实验原理：

共轭法

原理：物与像屏之间的距离设为L，大于4倍焦距时，薄透镜在物与像屏之间移动时有两个位置O1(在O1位置时成放大的实像)、O2可以在屏上成像(在O2位置时成缩小的实像)，如图所示：O1、O2之间的距离记为d，则透镜的焦距f可以由L、s两个量得到。

以上两种情况按透镜成像公式：共轭法原理图 2 fvu111, u为物距；v为像距；f为焦距它的正、负规定为：实物、实像时，u、v为正；虚物、虚像时，u为正，v为负；凸透镜f为正，凹透镜f为负。

将公式带入上图：fuLu111(1)，fduLdu111(2)

由（1）（2）得凸透镜焦距：LdLf422

五、实验内容：

1.粗测透镜焦距：用凸透镜汇聚作用粗测焦距，确定物和像屏之间的距离为L（要求f4L)；

2.仪器同轴等高的调节

(1) 粗调：先将物、透镜、像屏等用底座固定好以后，再将它们靠拢，用眼睛观察调节高低、左右，使它们的中心大致在一条和导轨平行的直线上，并使它们本身的平面互相平行且与光轴垂直。

共轭成像法测定薄凸透镜焦距的实验教学探讨

共轭成像法测定薄凸透镜焦距的实验教学探讨

龙源期刊网

共轭成像法测定薄凸透镜焦距的实验教学探讨

作者：李晨旭 陈建军

来源：《科教导刊·电子版》2019年第22期

龙源期刊网

摘 要 本文基于共轭成像法测定薄凸透镜焦距实验教学，从理论上分析了该方法测定薄透镜焦距的原理，讨论了实验中的一些基本问题和主要的误差来源，针对教学中的一些难点给出了重点分析，并以此为基础对实验教学进行了优化设计及改进，增强了该实验教学的教学适用性和拓展性。

关键词 共轭成像法 薄凸透镜 焦距

中图分类号：G642 文献标识码：A

0引言 龙源期刊网

测定薄透镜的焦距实验是医用物理的一个重要基础实验，对于医学专业的学生来说具有重要的基础学科认知作用。实验的目的不仅能加深对几何光学现象及规律的理解，培养学生对物理的兴趣，更为重要的是能够进而掌握人眼的光学结构和基于几何光学的医用光学仪器例如分光光度计、显微镜、纤镜等仪器的原理和构造。

在测定薄透镜的焦距实验中，多数教材及文献介绍了粗测法（即物距像距法），自准直法和共轭成像法（即二次成像法）。学生通过实验对比发现三种实验方法测量的精度依次增高，但是实验原理和操作难度也随之增加，尤其是共轭成像法。在实验教学中有不少学生对该方法有不正确的理解和错误的认识，教学中没能达到理想的教学效果。本文以共轭成像法测定薄凸透镜的焦距为例，探讨了该方法限定条件的实验教学设计，并用两种简单的数学方法分别证明了限定条件，有针对性的对实验教学中存在的问题提出教学改进和解决方法。

1实验原理

共轭成像法又称二次成像法，实验时，先将光源、物屏、像屏的光具座固定在导轨上，使各元件的几何中心处在同一高度、同一直线上，如图1所示，保持物屏与像屏之间的距离D不变，且大于四倍焦距f （即D>4f，这是共轭成像法的限制条件），将透镜放置在物屏与像屏间，沿光轴方向移动透镜，分别记录成清晰的倒立放大像和倒立缩小像时透镜的位置O1和O2，若两次成像时透镜移动的距离O1O2为L，由理想光学系统光路可逆原理可得：从物发出的光线会经过像，反过来从像发出的光线也会经过物（相当于物和像互为依存，且能互换位置，这就是共轭）。

利用平面镜共轭法 改进测定薄凸透镜焦距实验

利用平面镜共轭法 改进测定薄凸透镜焦距实验

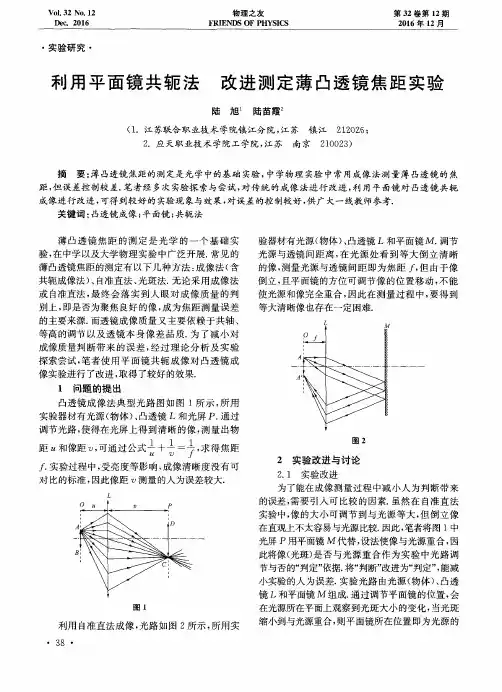

ＶＯＩ．３２　ＮＯ．１２　Ｄｅｃ．２０１６　物理之友　ｎＵＥＮＤＳ　ＯＦ　ＰＨＹＳＩＣＳ　第３２卷第ｌ２期　２０１６年１２月　・实验研究・　利用平面镜共轭法　改进测定薄凸透镜焦距实验　陆旭　陆苗霞　（１．江苏联合职业技术学院镇江分院，江苏镇江２１２０２６；　２．应天职业技术学院工学院，江苏　南京２１００２３）　摘要：薄凸透镜焦距的测定是光学中的基础实验，中学物理实验中常用成像法测量薄凸透镜的焦　距，但误差控制较差．笔者经多次实验探索与尝试，对传统的成像法进行改进，利用平面镜对凸透镜共轭　成像进行改进，可得到较好的实验现象与效果，对误差的控制较好，供广大一线教师参考．　关键词：凸透镜成像；平面镜；共轭法　薄凸透镜焦距的测定是光学的一个基础实　验，在中学以及大学物理实验中广泛开展．常见的　薄凸透镜焦距的测定有以下几种方法：成像法（含　共轭成像法）、自准直法、光斑法．无论采用成像法　或自准直法，最终会落实到人眼对成像质量的判　别上，即是否为聚焦良好的像，成为焦距测量误差　的主要来源．而透镜成像质量又主要依赖于共轴、　等高的调节以及透镜本身像差品质．为了减小对　成像质量判断带来的误差，经过理论分析及实验　探索尝试，笔者使用平面镜共轭成像对凸透镜成　像实验进行了改进，取得了较好的效果．　１问题的提出　凸透镜成像法典型光路图如图１所示，所用　实验器材有光源（物体）、凸透镜Ｌ和光屏Ｐ．通过　调节光路，使得在光屏上得到清晰的像，测量出物　１　１　１　距　和像距　，可通过公式　＋÷一｛，求得焦距　“　ｕ　．厂．实验过程中，受亮度等影响，成像清晰度没有可　对比的标准，因此像距　测量的人为误差较大．　
