蓄能器在机械压力机液压系统中的应用

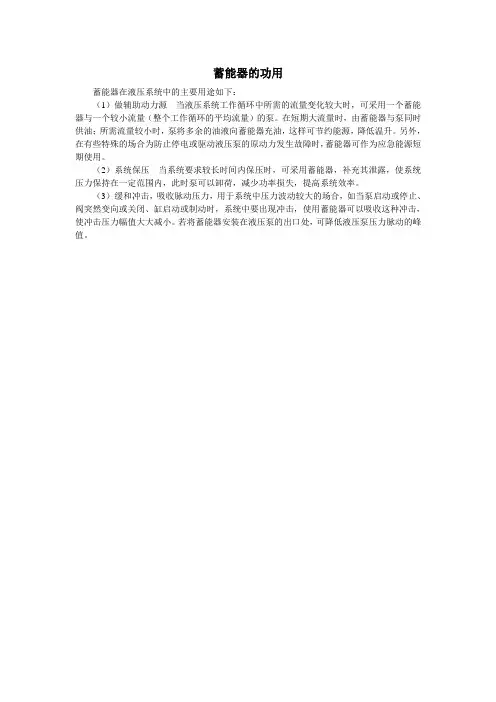

蓄能器的功用
蓄能器在液压系统中的主要用途如下：
（1）做辅助动力源当液压系统工作循环中所需的流量变化较大时，可采用一个蓄能器与一个较小流量（整个工作循环的平均流量）的泵。

在短期大流量时，由蓄能器与泵同时供油；所需流量较小时，泵将多余的油液向蓄能器充油，这样可节约能源，降低温升。

另外，在有些特殊的场合为防止停电或驱动液压泵的原动力发生故障时，蓄能器可作为应急能源短期使用。

（2）系统保压当系统要求较长时间内保压时，可采用蓄能器，补充其泄露，使系统压力保持在一定范围内，此时泵可以卸荷，减少功率损失，提高系统效率。

（3）缓和冲击，吸收脉动压力，用于系统中压力波动较大的场合，如当泵启动或停止、阀突然变向或关闭、缸启动或制动时，系统中要出现冲击，使用蓄能器可以吸收这种冲击，使冲击压力幅值大大减小。

若将蓄能器安装在液压泵的出口处，可降低液压泵压力脉动的峰值。

液压系统蓄能器主要作用及注意事项一、蓄能器的功用蓄能器可以在短时间内向系统提供具有一定压力的液体，也可以吸收系统的压力脉动和减小压力冲击等。

其功用主要有以下几个方面。

①系统保压。

当执行元件在较长时间内停止工作且需要保持一定压力时，可利用蓄能器储存的液压油来弥补系统的泄漏，从而保持执行元件工作腔的压力不变。

这时，既降低了能耗，又使液压泵卸荷而延长其使用寿命。

②吸收压力冲击和脉动。

在控制阀快速换向、突然关闭或执行元件的运动突然停止时都会产生液压冲击，齿轮泵、柱塞泵、溢流阀等元件工作时也会使系统产生压力和流量脉动的变化，严重时还会引起故障。

因此，当液压系统的工作平稳性要求较高时，可在冲击源和脉动源附近设置蓄能器，以起缓和冲击和吸收脉动的作用。

③做辅助动力源。

当执行元件间歇运动或只作短时高速运动时，可利用蓄能器在执行元件不工作时储存压力油；而在执行元件需快速运动时，由蓄能器与液压泵同时向液压缸供给压力油。

这样就可以用流量较小的泵使运动件获得较快的速度，不但可较少功率损耗，还可以降低系统的温升。

④用作应急油源。

当电源突然中断或液压泵发生故障时，蓄能器能释放出所储存的压力油使执行元件继续完成必要的动作和避免可能因缺油而引起的故障。

⑤用作液压泵。

在输送对泵和阀有腐蚀作用或有毒、有害的特殊液体时可用蓄能器作为动力源吸入或排出液体。

二、蓄能器的安装及使用①蓄能器是压力容器，搬运和拆装时应将充气阀打开，排出充入的气体，以免因震动或碰撞而发生意外事故。

②应将蓄能器的油口向下竖直安装，且有牢固的固定装置。

③气囊式蓄能器中应使用惰性气体（一般为氮气）。

蓄能器绝对禁止使用氧气，以免引起爆炸。

④不能在蓄能器上进行焊接、铆接及机械加工。

⑤不能在充油状态下拆卸蓄能器。

⑥液压泵与蓄能器之间应设置单向阀，以防止液压泵停止工作时，蓄能器内的液压油向液压泵中倒流；应在蓄能器与液压系统的连接处设置截止阀，以供充气、调整或维修时使用。

⑦蓄能器的充气压力应为液压系统最低工作压力的90%～25%；而蓄能器的容量可根据其用途不同而定，可参考相关液压系统设计手册来确定。

蓄能器在液压系统中的应用分析与检修烟台德赛机械制造有限公司车德宁[摘要] 本文就HBTZ60型混凝土泵的液压原理分析了蓄能器在液压在系统中的具体应用，阐明了蓄能器在液压在系统中重要作用，介绍了蓄能器的内部结构，并针对蓄能器在液压在系统所出现的故障隐患作了详细分析和判别。

[关键词] 原理蓄能器分析蓄能器是一种能把压力油的液压能储存在耐压容器里，待需要时又将其释放出来的一种装置。

在液压系统中的主要功能是储存能量，吸收脉动压力，吸收冲击的作用。

蓄能器按结构分为重力式弹簧式和充气式三种。

其中充气式又分为气瓶式、活塞式和皮囊式。

皮囊式蓄能器具有结构尺寸小，重量轻，安装方便，维护简单，皮囊惯性小，反应灵敏的特点。

所以在液压系统中应用较广泛。

在混凝土输送泵的液压系统中,皮囊式蓄能器的用途特点则非常突出，就以HBTZ60型混凝土泵的液压原理为例，分析蓄能器在系统中的具体运用。

1 吸油滤油器、 2电机、 3 变量柱塞泵、 4 双联齿轮泵、 5 空气滤清器、6 先导式卸荷阀、 7测压接头、8先导式溢流阀、 9散热器、10回油滤油器、11“M”型电液换向阀、12插装式单向阀、 13主油缸、 14 高低压切换阀、 15 压力表、 16 蓄能器、 17 闸板阀油缸、 18 油马达、 19电磁换向阀、20“O”型电液换向阀、21叠加式溢流阀HBTZ60型混凝土泵液压原理图由上示原理图可知，系统可分为3部分：主油路系统，分配阀系统和搅拌系统。

主油路系统由变量柱塞泵3、吸油滤油器1.1、先导式溢流阀8、“M”型电液换向阀11、主油缸13、插装式单向阀12、高低压切换阀14等组成．当电机2起动，变量柱塞泵3就向系统供油．油液经“M”型电液换向阀11驱动主油缸13工作．电液换向阀11的换向动作是电控的，它的两个电磁线圈轮流通电，使两个主油缸轮流进油及回油．不通电时，进入电液换向阀11的液压油经Ｔ腔流回油箱，主油泵处于卸荷状态．主油泵最大工作压力由先导式溢流阀8控制，调定压力为28MPa．当系统工作压力达到12.5 MPa时,也就达到了变量柱塞泵的变量压力起点,主泵开始随着压力的升高,逐渐降低排量.这种变量方式能够充分利用动力机的功率,提高整机的使用效率.主系统具有高低压切换功能,由高低压切换阀14控制实现, 高低压切换阀控制主油路接通主油缸无杆腔时,是高压小排量泵送;控制主油路接通有杆腔时,是低压大排量,用户可根据现场情况随意选择.推送机构的两个主油缸有杆腔或无杆腔相沟通，形成闭合油路．每当活塞运动到行程终点后，压力油会自动打开油缸插装式单向阀12向闭合油路补油一次，实现自动补油功能．同时靠行程开关的控制自动换向。

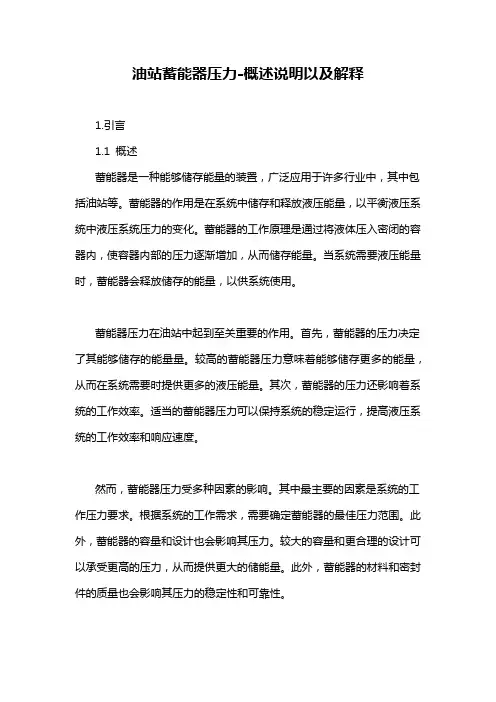

油站蓄能器压力-概述说明以及解释1.引言1.1 概述蓄能器是一种能够储存能量的装置，广泛应用于许多行业中，其中包括油站等。

蓄能器的作用是在系统中储存和释放液压能量，以平衡液压系统中液压系统压力的变化。

蓄能器的工作原理是通过将液体压入密闭的容器内，使容器内部的压力逐渐增加，从而储存能量。

当系统需要液压能量时，蓄能器会释放储存的能量，以供系统使用。

蓄能器压力在油站中起到至关重要的作用。

首先，蓄能器的压力决定了其能够储存的能量量。

较高的蓄能器压力意味着能够储存更多的能量，从而在系统需要时提供更多的液压能量。

其次，蓄能器的压力还影响着系统的工作效率。

适当的蓄能器压力可以保持系统的稳定运行，提高液压系统的工作效率和响应速度。

然而，蓄能器压力受多种因素的影响。

其中最主要的因素是系统的工作压力要求。

根据系统的工作需求，需要确定蓄能器的最佳压力范围。

此外，蓄能器的容量和设计也会影响其压力。

较大的容量和更合理的设计可以承受更高的压力，从而提供更大的储能量。

此外，蓄能器的材料和密封件的质量也会影响其压力的稳定性和可靠性。

综上所述，了解和控制蓄能器压力对于油站等行业的液压系统是至关重要的。

通过正确的压力选择和维护，可以确保蓄能器能够储存足够的能量，并提供高效稳定的液压能量，从而保证系统的正常运行和工作效率。

文章结构的设计是为了使读者能够清晰地了解文章内容的组织和发展顺序。

在本文中，文章结构包括引言、正文和结论三个主要部分。

引言部分（1.1概述、1.2文章结构和1.3目的）主要用于引导读者进入文章的主题，并介绍文章的目的和组织结构。

首先，在概述中，我们简要介绍了本文将要讨论的主题——油站蓄能器压力。

我们强调了蓄能器在油站中的重要性，并引出了本文的研究对象。

其次，在文章结构中，我们将详细说明本文的组织结构，让读者对全文有一个整体的把握。

本文将依次介绍蓄能器的作用、工作原理以及蓄能器压力的重要性和影响因素。

最后，在目的部分，我们明确了本文的目的，即通过对油站蓄能器压力的研究，探讨其重要性和影响因素，从而提高油站的安全性和效率。

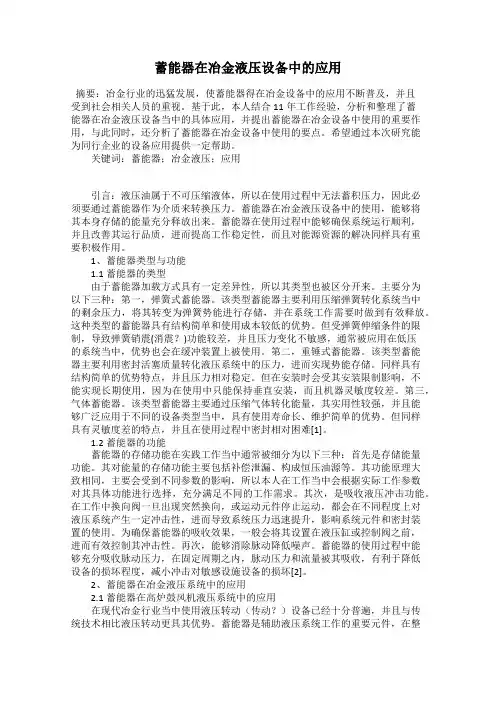

蓄能器在冶金液压设备中的应用摘要：冶金行业的迅猛发展，使蓄能器得在冶金设备中的应用不断普及，并且受到社会相关人员的重视。

基于此，本人结合11年工作经验，分析和整理了蓄能器在冶金液压设备当中的具体应用，并提出蓄能器在冶金设备中使用的重要作用，与此同时，还分析了蓄能器在冶金设备中使用的要点。

希望通过本次研究能为同行企业的设备应用提供一定帮助。

关键词：蓄能器；冶金液压；应用引言：液压油属于不可压缩液体，所以在使用过程中无法蓄积压力，因此必须要通过蓄能器作为介质来转换压力。

蓄能器在冶金液压设备中的使用，能够将其本身存储的能量充分释放出来。

蓄能器在使用过程中能够确保系统运行顺利，并且改善其运行品质，进而提高工作稳定性，而且对能源资源的解决同样具有重要积极作用。

1、蓄能器类型与功能1.1蓄能器的类型由于蓄能器加载方式具有一定差异性，所以其类型也被区分开来。

主要分为以下三种：第一，弹簧式蓄能器。

该类型蓄能器主要利用压缩弹簧转化系统当中的剩余压力，将其转变为弹簧势能进行存储，并在系统工作需要时做到有效释放。

这种类型的蓄能器具有结构简单和使用成本较低的优势。

但受弹簧伸缩条件的限制，导致弹簧销震(消震？)功能较差，并且压力变化不敏感，通常被应用在低压的系统当中，优势也会在缓冲装置上被使用。

第二，重锤式蓄能器。

该类型蓄能器主要利用密封活塞质量转化液压系统中的压力，进而实现势能存储。

同样具有结构简单的优势特点，并且压力相对稳定。

但在安装时会受其安装限制影响，不能实现长期使用，因为在使用中只能保持垂直安装，而且机器灵敏度较差。

第三，气体蓄能器。

该类型蓄能器主要通过压缩气体转化能量，其实用性较强，并且能够广泛应用于不同的设备类型当中，具有使用寿命长、维护简单的优势。

但同样具有灵敏度差的特点，并且在使用过程中密封相对困难[1]。

1.2蓄能器的功能蓄能器的存储功能在实践工作当中通常被细分为以下三种：首先是存储能量功能。

其对能量的存储功能主要包括补偿泄漏、构成恒压油源等。

项目一液压传动基础任务一认识液压传动鉴定与评价一、请回答下列问题1．何谓液压传动?其基本工作原理是怎样的？液压传动是指以液体作为传动介质，利用液体的压力能实现运动和动力传递的传动方式。

液压传动的工作原理是：以受压液体作为工作介质，通过液压元件密封容积的变化来传递运动；通过系统内部受压液体的压力来传递动力；液压传动系统工作时，可以通过对液体的压力、流量和方向的控制与调节来满足工作部件在力、速度和方向上的要求。

2．指出液压传动与机械传动的两个相同点和两个不同点？相同点：输入小力输出大力；便于实现自动化不同点：可以自行润滑；传动平稳，可以频繁换向3．液压系统有那几个部分组成？液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。

4．液压传动的优点非常突出，是否可以取得机械传动？为什么？不能取代。

因为各有优缺点，相互补充。

5. 据你观察和了解，哪些机电设备上采用了液压传动技术？磨床，加工中心，注塑机等。

二、判断下列说法的对错（正确画√，错误画×）。

1．机械传动、电气传动和流体传动是工程中常见的传动方式。

（√）2．液压传动实际上是一种力向另一种力的传递。

（×）3．液压传动适用于大功率、自动化程度高、无级调速和传动比准确的场合。

（×）4．液压传动系统中的执行元件能将机械能转换为压力能。

（ ×）三、请将正确的答案填入括号中1．液压传动系统的组成部分包括( D ) 。

A 、能源装置B 、执行装置C 、控制调节装置D 、工作介质2． 液压辅助元件不包括(D ) 。

A 、蓄能器B 、过滤器C 、油箱D 、电机3．液压传动系统中的动力元件是（ A ）。

A 、液压泵B 、液压缸C 、液压阀D 、油箱4. 液压系统中的能量转换元件不包括（ C ）。

A 、液压泵B 、液压缸C 、液压阀D 、液压马达任务二 确定液压千斤顶的输出力鉴定与评价一、请回答下列问题1．静止的液体受到那些力的作用？静止液体所受的力除液体重力外还有液面上作用的外加压力2．静止的液体中，压力与深度呈现什么样的关系？深度越深压力越大，呈线性关系。

蓄能器有哪些用途蓄能器有哪些用途蓄能器是储存和释放压力能的装置，在液压系统中的主要用途如下：（1）储存能量蓄能器可储存一定容积的压力油，在需要时释放出来，供液压系统使用。

1）提高液压缸的运动速度液压缸在慢速运动时，需要的流量较少，可用小液压泵供油，并且把液压泵输出多余的压力油储存在蓄能器里。

当液压缸快速运动时，需要的流量大，这时系统压力较低，于是蓄能器将压力油排出，与液压泵输出的压力油同时供给液压缸，使液压缸实现快速运动。

液压缸快速运动时，由于蓄能器参与供油，因此不必采用较大流量的液压泵，不但可减少电动机功率的消耗，还可降低液压系统的油温。

2）作应急能源液压装置在工作中突然停电、阀或泵发生故障等，这时蓄能器可作为应急能源供给液压系统油液，或保持系统压力，或将某一动作完成，从而避免发生事故。

3）实现停泵保压下图是用于夹紧系统的停泵保压回路。

当液压缸夹紧时，系统压力上升，蓄能器充液；当达到压力继电器开启压力时，发出信号，使液压泵停止转动，此时夹紧液压缸的压力依靠蓄能器的压力油保持，从而减少液压系统的功率消耗。

（2）吸收压力脉动除螺杆泵以外，其它类型液压泵输出的压力油都存在压力脉动，从而影响液压系统的工作性能。

为了减轻或消除压力脉动，一般在液压泵附近设置一个蓄能器，用以吸收压力脉动。

（3）缓和压力冲击执行元件的往复运动或突然停止、控制阀的突然切换或关闭、液压泵的突然启动或停止，往往产生压力冲击。

引起机械振动。

在液压系统中，将蓄能器设置在易产生压力冲击的部位，可缓和压力冲击，从而提高液压系统的工作性能。

蓄能器的类型有哪些？各有何特点？（1）类型充气式蓄能器：气液直接接触式活塞式气囊式隔膜式弹簧式蓄能器重锤式蓄能器（2）特点在蓄能器中，以活塞式蓄能器和气囊式蓄能器应用最为广泛。

1）活塞式蓄能器的特点它是利用气体压力与油液压力相平衡的原理来工作的。

活塞将气体与油液隔离，避免了气体侵入或溶于油液中。

液压油不容易氧化，系统工作较平稳、结构简单、工作可靠、寿命长、安装维护方便。
