摩擦压力机工作原理

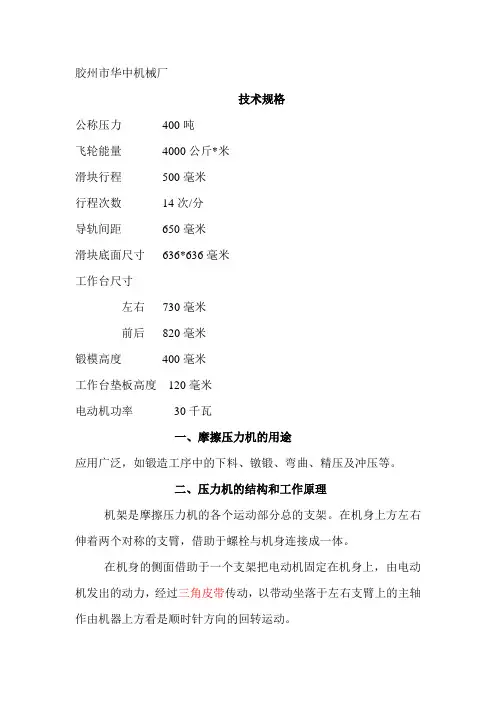

胶州市华中机械厂技术规格公称压力400吨飞轮能量4000公斤*米滑块行程500毫米行程次数14次/分导轨间距650毫米滑块底面尺寸636*636毫米工作台尺寸左右730毫米前后820毫米锻模高度400毫米工作台垫板高度120毫米电动机功率30千瓦一、摩擦压力机的用途应用广泛，如锻造工序中的下料、镦锻、弯曲、精压及冲压等。

二、压力机的结构和工作原理机架是摩擦压力机的各个运动部分总的支架。

在机身上方左右伸着两个对称的支臂，借助于螺栓与机身连接成一体。

在机身的侧面借助于一个支架把电动机固定在机身上，由电动机发出的动力，经过三角皮带传动，以带动坐落于左右支臂上的主轴作由机器上方看是顺时针方向的回转运动。

欲使机器工作，亦即滑块下降时，必须先使制动器的制动力减小后，把压缩空气通入操纵气缸的右腔，使其活塞向左推动杠杆，把主轴拨向右方向移动，待左摩擦盘与飞轮的轮缘相接触并压紧，依靠两者之间摩擦力的作用带动飞轮，由机器上方看去是顺时针方向的转动。

由于螺杆和飞轮是靠三对切向键固定为一体，因而螺杆随同飞轮在紧固于横梁上的螺母中做螺旋运动。

界于螺杆下端部与滑块之间有推力轴承，这样螺杆便推动滑块沿着固定于机架上的导轨向下滑动。

滑块运动到将要与锻件接触时，把操纵缸的压缩空气切断，这时摩擦盘由于操纵杠杆上的压力弹簧的作用，就恢复到中间位置。

飞轮与滑块便以其储蓄的能量来进行锻压工作。

当锻压工作完毕后，把压缩空气及时通入操纵气缸左腔，于是便与上述过程相反的使右摩擦盘把飞轮压紧，通过推力轴承和法兰盘便使滑块上升，当滑块上升到最高位置之前一定的距离时，把操纵缸的压缩空气切断，摩擦盘便恢复原位，随后即进入制动行程，制动器起作用，便把运动系统制动而使滑块停于最高位置。

摩擦压力机的一次工作循环即告完成。

三、结构说明1、机架机架是铸钢整体封闭式框架结构。

其上伸出左右两支臂，用以安装主轴。

工作台上设有垫板用来保护工作台及调整压力机锻模高度。

工作台垫板的标准高度位120mm。

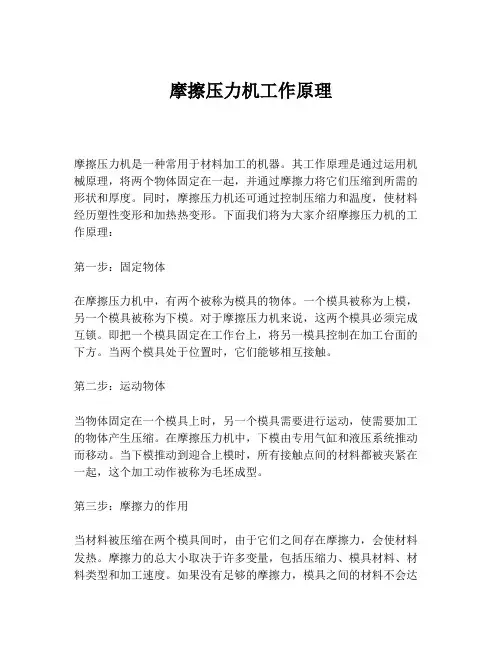

摩擦压力机工作原理摩擦压力机是一种常用于材料加工的机器。

其工作原理是通过运用机械原理，将两个物体固定在一起，并通过摩擦力将它们压缩到所需的形状和厚度。

同时，摩擦压力机还可通过控制压缩力和温度，使材料经历塑性变形和加热热变形。

下面我们将为大家介绍摩擦压力机的工作原理：第一步：固定物体在摩擦压力机中，有两个被称为模具的物体。

一个模具被称为上模，另一个模具被称为下模。

对于摩擦压力机来说，这两个模具必须完成互锁。

即把一个模具固定在工作台上，将另一模具控制在加工台面的下方。

当两个模具处于位置时，它们能够相互接触。

第二步：运动物体当物体固定在一个模具上时，另一个模具需要进行运动，使需要加工的物体产生压缩。

在摩擦压力机中，下模由专用气缸和液压系统推动而移动。

当下模推动到迎合上模时，所有接触点间的材料都被夹紧在一起，这个加工动作被称为毛坯成型。

第三步：摩擦力的作用当材料被压缩在两个模具间时，由于它们之间存在摩擦力，会使材料发热。

摩擦力的总大小取决于许多变量，包括压缩力、模具材料、材料类型和加工速度。

如果没有足够的摩擦力，模具之间的材料不会达到所需的形状。

第四步：温度控制摩擦力的大小决定了材料的加热程度，但需注意不会过度加热。

因此需要控制温度。

在控制温度这个步骤中，需要调整加工速度或加散热，以保持材料处于所需的温度范围内。

第五步：热变形当材料表面被加热时，它们会经过热变形。

材料在这一步骤中可以铸造成所需的形状。

此时需要准确控制工作台的速度和轨迹，以获得理想的形状。

最后，摩擦压力机是一种常用的工业加工工具，其工作原理是将两个固定在一起的物体，通过摩擦力压缩到所需的形状。

同时，通过控制压缩力和温度，能够使材料经历塑性变形和加热变形。

这种机器可广泛地用于金属和非金属的加工和制造过程。

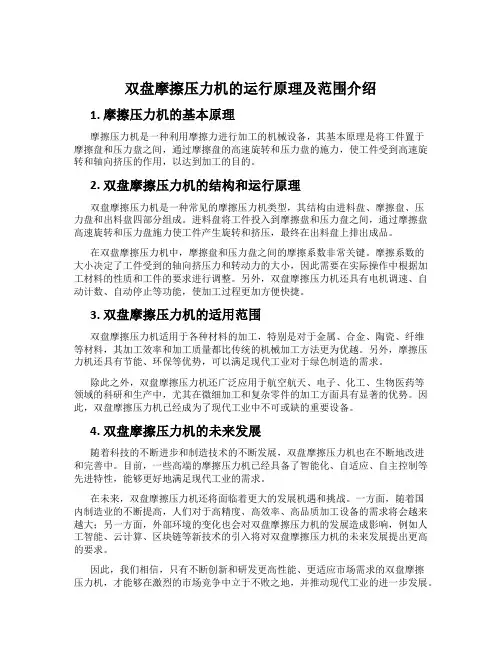

双盘摩擦压力机的运行原理及范围介绍1. 摩擦压力机的基本原理摩擦压力机是一种利用摩擦力进行加工的机械设备，其基本原理是将工件置于摩擦盘和压力盘之间，通过摩擦盘的高速旋转和压力盘的施力，使工件受到高速旋转和轴向挤压的作用，以达到加工的目的。

2. 双盘摩擦压力机的结构和运行原理双盘摩擦压力机是一种常见的摩擦压力机类型，其结构由进料盘、摩擦盘、压力盘和出料盘四部分组成。

进料盘将工件投入到摩擦盘和压力盘之间，通过摩擦盘高速旋转和压力盘施力使工件产生旋转和挤压，最终在出料盘上排出成品。

在双盘摩擦压力机中，摩擦盘和压力盘之间的摩擦系数非常关键。

摩擦系数的大小决定了工件受到的轴向挤压力和转动力的大小，因此需要在实际操作中根据加工材料的性质和工件的要求进行调整。

另外，双盘摩擦压力机还具有电机调速、自动计数、自动停止等功能，使加工过程更加方便快捷。

3. 双盘摩擦压力机的适用范围双盘摩擦压力机适用于各种材料的加工，特别是对于金属、合金、陶瓷、纤维等材料，其加工效率和加工质量都比传统的机械加工方法更为优越。

另外，摩擦压力机还具有节能、环保等优势，可以满足现代工业对于绿色制造的需求。

除此之外，双盘摩擦压力机还广泛应用于航空航天、电子、化工、生物医药等领域的科研和生产中，尤其在微细加工和复杂零件的加工方面具有显著的优势。

因此，双盘摩擦压力机已经成为了现代工业中不可或缺的重要设备。

4. 双盘摩擦压力机的未来发展随着科技的不断进步和制造技术的不断发展，双盘摩擦压力机也在不断地改进和完善中。

目前，一些高端的摩擦压力机已经具备了智能化、自适应、自主控制等先进特性，能够更好地满足现代工业的需求。

在未来，双盘摩擦压力机还将面临着更大的发展机遇和挑战。

一方面，随着国内制造业的不断提高，人们对于高精度、高效率、高品质加工设备的需求将会越来越大；另一方面，外部环境的变化也会对双盘摩擦压力机的发展造成影响，例如人工智能、云计算、区块链等新技术的引入将对双盘摩擦压力机的未来发展提出更高的要求。

压力机工作原理压力机是一种常见的机械设备，用于对各种材料进行压缩、成型或冲压加工。

它在工业生产中起着非常重要的作用，下面我们来了解一下压力机的工作原理。

首先，压力机的工作原理主要是通过电机驱动机械传动系统，使上下模具进行压紧，对工件进行加工。

压力机通常由机架、滑块、上模、下模、传动系统、润滑系统等部分组成。

在工作时，电机通过皮带或齿轮传动系统驱动滑块做往复运动。

滑块通过连杆机构与上模相连接，使上模向下运动，对工件进行压缩或成型。

而下模则固定在机架上，起到支撑工件和定位的作用。

在进行压缩或成型加工时，压力机的工作原理是通过机械传动系统将电机的旋转运动转换为上下往复运动，从而实现对工件的加工。

同时，为了保证加工质量和机器的稳定性，压力机还需要配备润滑系统，对机械传动部件进行润滑和冷却。

此外，压力机的工作原理还包括对工件的定位、夹紧和送料等功能。

在进行加工时，工件需要准确地定位在模具之间，并通过夹紧装置固定，以确保加工的精度和稳定性。

同时，对于需要连续加工的工件，压力机还需要配备送料系统，对工件进行自动送料，提高生产效率。

总的来说，压力机的工作原理是通过电机驱动机械传动系统，使上下模具进行压紧，对工件进行压缩、成型或冲压加工。

它通过机械传动、润滑系统、定位夹紧和送料系统等多个部分的协同作用，实现对各种材料的加工。

压力机在工业生产中具有广泛的应用，对于提高生产效率和加工质量起着非常重要的作用。

以上就是关于压力机工作原理的介绍，希望能够对大家有所帮助。

压力机作为一种重要的机械设备，在工业生产中有着广泛的应用，对于加工各种材料起着至关重要的作用。

通过了解其工作原理，可以更好地理解其在生产中的作用和运行方式。

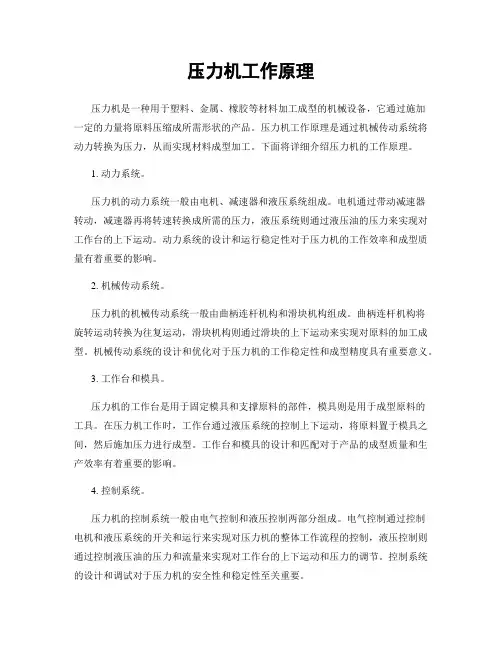

压力机工作原理压力机是一种用于塑料、金属、橡胶等材料加工成型的机械设备，它通过施加一定的力量将原料压缩成所需形状的产品。

压力机工作原理是通过机械传动系统将动力转换为压力，从而实现材料成型加工。

下面将详细介绍压力机的工作原理。

1. 动力系统。

压力机的动力系统一般由电机、减速器和液压系统组成。

电机通过带动减速器转动，减速器再将转速转换成所需的压力，液压系统则通过液压油的压力来实现对工作台的上下运动。

动力系统的设计和运行稳定性对于压力机的工作效率和成型质量有着重要的影响。

2. 机械传动系统。

压力机的机械传动系统一般由曲柄连杆机构和滑块机构组成。

曲柄连杆机构将旋转运动转换为往复运动，滑块机构则通过滑块的上下运动来实现对原料的加工成型。

机械传动系统的设计和优化对于压力机的工作稳定性和成型精度具有重要意义。

3. 工作台和模具。

压力机的工作台是用于固定模具和支撑原料的部件，模具则是用于成型原料的工具。

在压力机工作时，工作台通过液压系统的控制上下运动，将原料置于模具之间，然后施加压力进行成型。

工作台和模具的设计和匹配对于产品的成型质量和生产效率有着重要的影响。

4. 控制系统。

压力机的控制系统一般由电气控制和液压控制两部分组成。

电气控制通过控制电机和液压系统的开关和运行来实现对压力机的整体工作流程的控制，液压控制则通过控制液压油的压力和流量来实现对工作台的上下运动和压力的调节。

控制系统的设计和调试对于压力机的安全性和稳定性至关重要。

总结。

压力机通过动力系统、机械传动系统、工作台和模具以及控制系统的协调配合来实现对原料的成型加工。

在实际应用中，压力机的工作原理需要与具体的生产工艺和产品要求相结合，通过合理的设计和调整来实现最佳的生产效果。

对于压力机操作人员来说，了解和掌握压力机的工作原理是保证生产安全和产品质量的基础。

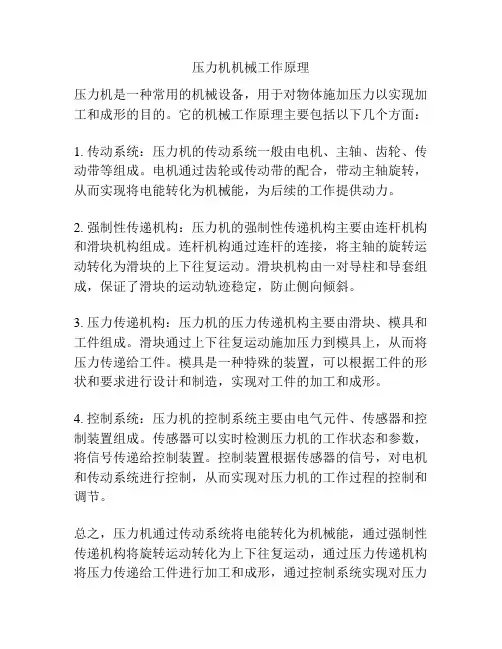

压力机机械工作原理
压力机是一种常用的机械设备，用于对物体施加压力以实现加工和成形的目的。

它的机械工作原理主要包括以下几个方面：
1. 传动系统：压力机的传动系统一般由电机、主轴、齿轮、传动带等组成。

电机通过齿轮或传动带的配合，带动主轴旋转，从而实现将电能转化为机械能，为后续的工作提供动力。

2. 强制性传递机构：压力机的强制性传递机构主要由连杆机构和滑块机构组成。

连杆机构通过连杆的连接，将主轴的旋转运动转化为滑块的上下往复运动。

滑块机构由一对导柱和导套组成，保证了滑块的运动轨迹稳定，防止侧向倾斜。

3. 压力传递机构：压力机的压力传递机构主要由滑块、模具和工件组成。

滑块通过上下往复运动施加压力到模具上，从而将压力传递给工件。

模具是一种特殊的装置，可以根据工件的形状和要求进行设计和制造，实现对工件的加工和成形。

4. 控制系统：压力机的控制系统主要由电气元件、传感器和控制装置组成。

传感器可以实时检测压力机的工作状态和参数，将信号传递给控制装置。

控制装置根据传感器的信号，对电机和传动系统进行控制，从而实现对压力机的工作过程的控制和调节。

总之，压力机通过传动系统将电能转化为机械能，通过强制性传递机构将旋转运动转化为上下往复运动，通过压力传递机构将压力传递给工件进行加工和成形，通过控制系统实现对压力
机的工作过程的控制和调节。

这些机械工作原理的相互配合和协调，使得压力机能够高效、准确地完成加工和成形任务。

双盘摩擦压力机的结构特征和工作原理
双盘摩擦压力机的结构特征和工作原理

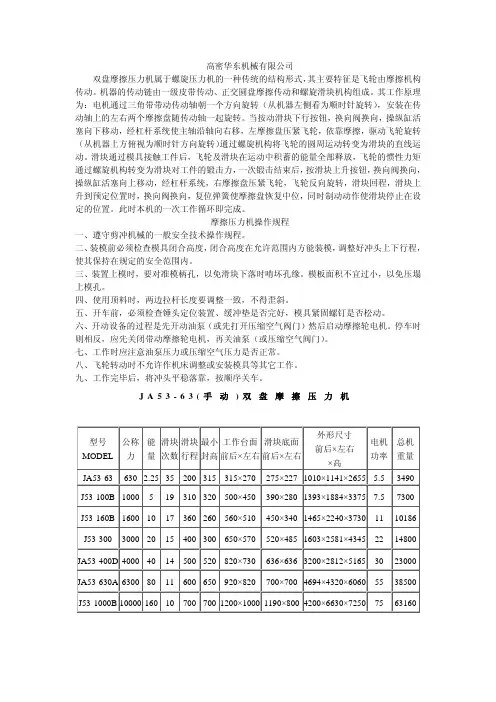

双盘摩擦压力机器属于螺旋压力机的一种传统的结构形式，其主要特征是飞轮由摩擦机构传动。

机器的传动链由一级皮带传动、正交圆盘摩擦传动和螺旋滑块机构组成。

其工作原理为：电机通过三角带带动传动轴朝一个方向旋转(从机器左侧看为顺时针旋转)，安装在传动轴上的左右两个摩擦盘随传动轴一起旋转。

当按动滑块下行按钮，换向阀换向，操纵缸活塞向下移动，经杠杆系统使主轴沿轴向右移，左摩擦盘压紧飞轮，依靠摩擦，驱动飞轮旋转(从机器上方俯视为顺时针方向旋转)通过螺旋机构将飞轮的圆周运动转变为滑块的直线运动。

滑块通过模具接触工件后，飞轮及滑块在运动中积蓄的能量全部释放，飞轮的惯性力矩通过螺旋机构转变为滑块对工件的锻击力，一次锻击结束后，按滑块上升按钮，换向阀换向，操纵缸活塞向上移动，经杠杆系统，右摩擦盘压紧飞轮，飞轮反向旋转，滑块回程，滑块上升到预定位置时，换向阀换向，复位弹簧使摩擦盘恢复中位，同时制动动作使滑块停止在设定的位置。

此时本机的一次工作循环即完成。

摩擦压力机原理今天咱们来唠唠摩擦压力机这个超有趣的玩意儿。

你看啊，摩擦压力机就像是一个大力士，但是这个大力士的工作原理可有点特别呢。

想象一下，有两个大圆盘，这两个圆盘就像是两个超级大的轮子。

这两个轮子呀，它们可不是普通的轮子，它们可是有大作用的。

这两个圆盘是可以转动的哦。

然后呢，有一个滑块，这个滑块就像是一个听话的小木偶，不过它可有力气了。

滑块在一个框架里，就像住在小房子里一样。

当我们要让摩擦压力机工作的时候，就开始转动那两个大圆盘啦。

这两个圆盘一转起来呀，就像是两个小伙伴在比赛谁转得快呢。

这时候，有一个很巧妙的设计，通过摩擦力，这个摩擦力就像是一种神奇的胶水，不过这种胶水不是粘东西，而是把力量传递出去。

圆盘转动产生的摩擦力就会带动滑块上下移动。

你可能会想，这摩擦力怎么就能让滑块听话地上下动呢？这就像是你拉着一个小推车，如果地面很滑，小推车就不好拉，但是如果地面有点粗糙，你就可以利用摩擦力拉着小推车走啦。

在摩擦压力机里，圆盘和滑块之间的摩擦力就像你拉小推车的力量一样，只不过是更强大、更精准的力量。

滑块向上的时候呢，就像是一个小火箭要发射升空一样，充满了力量。

当它向下的时候呀，那可不得了，就像一个从天而降的大力士的拳头，重重地砸下来。

这个砸下来的力量就可以用来做很多事情呢，比如把一块金属压成我们想要的形状。

而且啊，这个摩擦压力机的力量大小还可以调整呢。

你要是想让它力量小一点，就可以让圆盘转得慢一点，这样摩擦力就小一点，滑块上下的力量也就小一点啦。

要是想让它使出全力，那就让圆盘呼呼地转起来，那产生的摩擦力可就大得很，滑块砸下来的力量也就超级大啦。

你再看这个摩擦压力机的结构，虽然看起来有点复杂，但是每一个部分都像是一个小成员，大家齐心协力地工作。

就像一个大家庭一样，每个成员都有自己的任务。

那两个圆盘就像是家里的顶梁柱，负责产生力量。

滑块呢，就像是家里干活的小能手，把力量传递到需要的地方。

这摩擦压力机在很多地方都发挥着重要的作用呢。

双盘摩擦压力机工作原理双盘摩擦压力机是一种常见的机械设备，广泛应用于金属加工、冲压、模具制造等领域。

它的工作原理基于摩擦力和压力的相互作用，通过双盘的压力传递和摩擦摩擦来实现工件的加工。

双盘摩擦压力机由机架、主轴、传动系统、工作台、压力传感器等组成。

机架是整个设备的支撑结构，主轴是用于传递力量的核心部件，传动系统通过电机或液压系统提供动力，工作台是放置工件的平台，压力传感器用于监测压力大小。

在双盘摩擦压力机的工作过程中，首先将待加工的工件放置在工作台上。

然后，通过传动系统提供的动力，主轴开始旋转。

主轴上有两个盘状零件，分别称为活动盘和固定盘。

活动盘通过传动系统与主轴连接，可以随着主轴的旋转而转动；固定盘则通过机架固定，保持静止不动。

当主轴旋转时，活动盘与固定盘之间会产生摩擦力。

这是因为活动盘上通常有摩擦片或摩擦带，与固定盘表面接触，从而形成摩擦力。

摩擦力的大小取决于活动盘、固定盘材料的摩擦系数以及施加在活动盘上的压力。

随着主轴的旋转，活动盘上的摩擦力逐渐增大。

同时，通过传动系统施加在活动盘上的压力也在增加。

当摩擦力和压力达到一定数值时，工件开始受到压力的作用，加工过程开始。

压力传感器可以实时监测压力的大小，并将数据反馈给控制系统。

控制系统可以根据设定的参数，自动调整传动系统提供的动力和活动盘的压力。

这样可以确保加工过程中的压力和摩擦力始终处于适宜的范围内，避免过大或过小的压力对工件造成不良影响。

双盘摩擦压力机的工作原理简单明了，通过摩擦力和压力的相互作用，实现对工件的加工。

它具有结构简单、操作方便、加工效率高等优点，因此在工业生产中得到广泛应用。

同时，随着科技的进步，双盘摩擦压力机的自动化程度也不断提高，进一步提高了工作效率和加工质量。

双盘摩擦压力机是一种利用摩擦力和压力来实现工件加工的机械设备。

它的工作原理基于传动系统提供的动力，通过主轴的旋转产生摩擦力，并通过施加的压力对工件进行加工。

这种机械设备结构简单、操作方便，并具有高效率和高质量的特点。

摩擦压力机公称力定义1. 引言摩擦压力机是一种常见的机械设备，用于加工金属材料、塑料和其他材料。

在使用摩擦压力机时，公称力是一个重要的参数，它决定了机器的工作能力和加工效果。

本文将介绍摩擦压力机的公称力定义及其相关内容。

2. 摩擦压力机概述摩擦压力机是一种利用机械能将工件加工到所需形状和尺寸的机械设备。

它通过施加力量和摩擦力来改变工件的形状。

摩擦压力机通常由机身、主动件、传动系统和控制系统等部分组成。

3. 公称力的定义公称力是指摩擦压力机在正常工作条件下所能提供的最大压力或拉力。

它是摩擦压力机的重要参数，决定了机器的工作能力和加工效果。

公称力通常以吨或千牛（kN）为单位表示。

摩擦压力机的公称力由机器设计和制造时确定，通常在设备的名称或型号中标明。

公称力是根据机器的结构、材料和使用要求等因素来确定的，它是机器在正常工作条件下的额定能力。

4. 公称力的计算方法摩擦压力机的公称力可以通过以下公式计算得出：公称力 = 工作能力× 安全系数工作能力是指摩擦压力机在正常工作条件下所需的最大压力或拉力。

安全系数是为了确保机器在工作过程中的可靠性和安全性而设置的一个系数，通常为1.5到2.0之间。

在计算公称力时，需要考虑以下因素：•材料的强度和硬度：不同材料的加工需要不同的力量，因此需要根据材料的强度和硬度确定工作能力。

•加工过程中的摩擦系数：摩擦系数是指工件与机器之间的摩擦力大小，它会影响公称力的计算结果。

•加工过程中的安全性要求：为了确保机器的安全性，需要根据加工过程中的安全性要求确定安全系数。

5. 公称力的应用公称力是摩擦压力机设计和制造的重要参数，它直接影响到机器的工作能力和加工效果。

在摩擦压力机的使用过程中，公称力的正确应用可以提高机器的工作效率和加工质量。

根据摩擦压力机的公称力，可以选择适当的工件和加工方法，以确保机器的正常工作和加工效果。

同时，公称力也是机器维护和保养的重要参考依据，可以帮助用户正确使用和保养机器。
