高压隔离开关基本结构

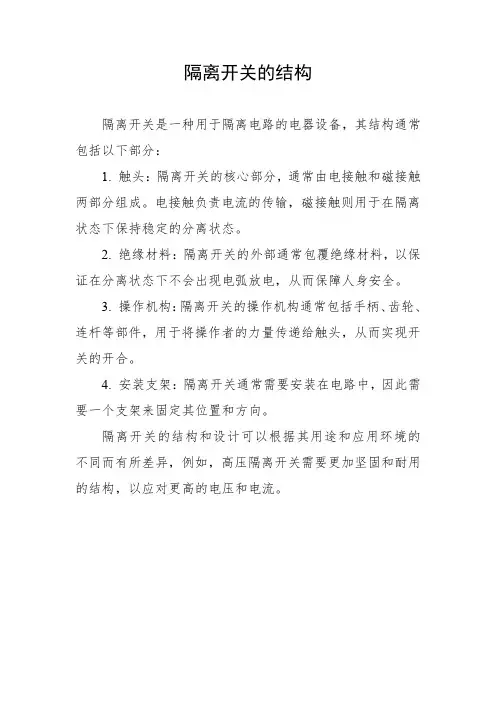

隔离开关的结构
隔离开关是一种用于隔离电路的电器设备，其结构通常包括以下部分：
1. 触头：隔离开关的核心部分，通常由电接触和磁接触两部分组成。

电接触负责电流的传输，磁接触则用于在隔离状态下保持稳定的分离状态。

2. 绝缘材料：隔离开关的外部通常包覆绝缘材料，以保证在分离状态下不会出现电弧放电，从而保障人身安全。

3. 操作机构：隔离开关的操作机构通常包括手柄、齿轮、连杆等部件，用于将操作者的力量传递给触头，从而实现开关的开合。

4. 安装支架：隔离开关通常需要安装在电路中，因此需要一个支架来固定其位置和方向。

隔离开关的结构和设计可以根据其用途和应用环境的不同而有所差异，例如，高压隔离开关需要更加坚固和耐用的结构，以应对更高的电压和电流。

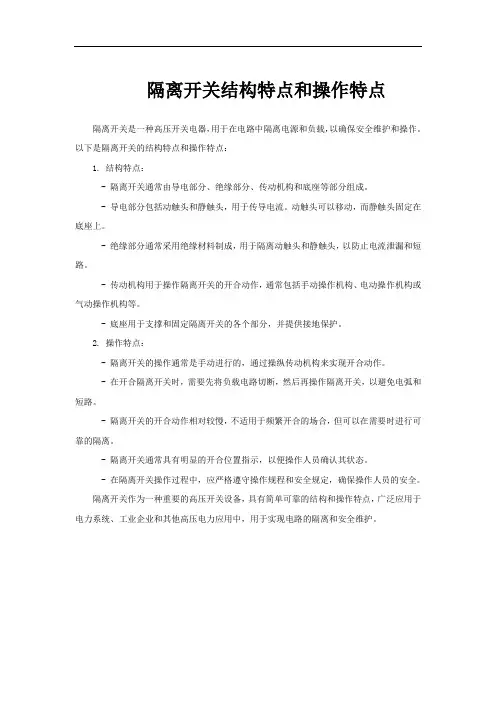

隔离开关结构特点和操作特点
隔离开关是一种高压开关电器，用于在电路中隔离电源和负载，以确保安全维护和操作。

以下是隔离开关的结构特点和操作特点：
1. 结构特点：
- 隔离开关通常由导电部分、绝缘部分、传动机构和底座等部分组成。

- 导电部分包括动触头和静触头，用于传导电流。

动触头可以移动，而静触头固定在底座上。

- 绝缘部分通常采用绝缘材料制成，用于隔离动触头和静触头，以防止电流泄漏和短路。

- 传动机构用于操作隔离开关的开合动作，通常包括手动操作机构、电动操作机构或气动操作机构等。

- 底座用于支撑和固定隔离开关的各个部分，并提供接地保护。

2. 操作特点：
- 隔离开关的操作通常是手动进行的，通过操纵传动机构来实现开合动作。

- 在开合隔离开关时，需要先将负载电路切断，然后再操作隔离开关，以避免电弧和短路。

- 隔离开关的开合动作相对较慢，不适用于频繁开合的场合，但可以在需要时进行可靠的隔离。

- 隔离开关通常具有明显的开合位置指示，以便操作人员确认其状态。

- 在隔离开关操作过程中，应严格遵守操作规程和安全规定，确保操作人员的安全。

隔离开关作为一种重要的高压开关设备，具有简单可靠的结构和操作特点，广泛应用于电力系统、工业企业和其他高压电力应用中，用于实现电路的隔离和安全维护。

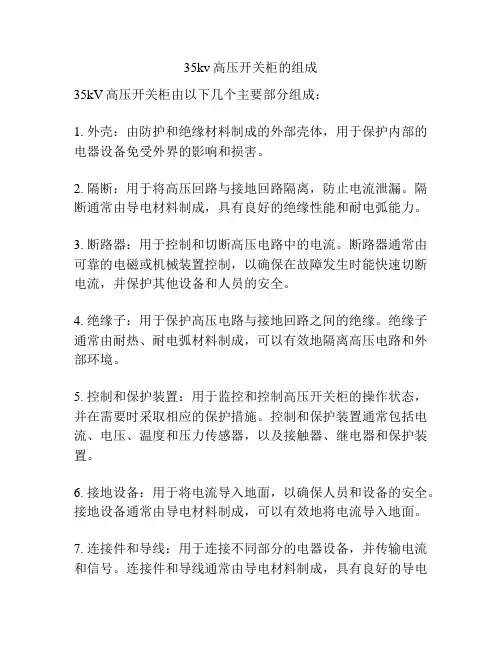

35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成：
1. 外壳：由防护和绝缘材料制成的外部壳体，用于保护内部的电器设备免受外界的影响和损害。

2. 隔断：用于将高压回路与接地回路隔离，防止电流泄漏。

隔断通常由导电材料制成，具有良好的绝缘性能和耐电弧能力。

3. 断路器：用于控制和切断高压电路中的电流。

断路器通常由可靠的电磁或机械装置控制，以确保在故障发生时能快速切断电流，并保护其他设备和人员的安全。

4. 绝缘子：用于保护高压电路与接地回路之间的绝缘。

绝缘子通常由耐热、耐电弧材料制成，可以有效地隔离高压电路和外部环境。

5. 控制和保护装置：用于监控和控制高压开关柜的操作状态，并在需要时采取相应的保护措施。

控制和保护装置通常包括电流、电压、温度和压力传感器，以及接触器、继电器和保护装置。

6. 接地设备：用于将电流导入地面，以确保人员和设备的安全。

接地设备通常由导电材料制成，可以有效地将电流导入地面。

7. 连接件和导线：用于连接不同部分的电器设备，并传输电流和信号。

连接件和导线通常由导电材料制成，具有良好的导电
性和耐久性。

8. 操作机构：用于手动操作高压开关柜的各个部分，如断路器和隔断。

操作机构通常由可靠的机械装置或电动机控制，以确保准确和安全的操作。

高压隔离开关的结构和原理
高压隔离开关是一种用于高压电力系统中的开关设备，主要用于隔离电路、检修设备和保护人员安全。

其结构和原理是保证其正常运行的重要因素。

高压隔离开关的结构主要由隔离刀闸、接地刀闸、操作机构、支架和绝缘部件等组成。

其中，隔离刀闸和接地刀闸是开关的主要部件，用于隔离电路和接地保护。

操作机构则是控制开关的开合，支架则是支撑开关的重要部件，绝缘部件则是保证开关正常运行的重要因素。

高压隔离开关的原理是利用隔离刀闸和接地刀闸的开合来实现电路的隔离和接地保护。

当开关处于关闭状态时，隔离刀闸和接地刀闸都处于闭合状态，电路处于通电状态。

当需要隔离电路时，操作机构控制隔离刀闸和接地刀闸分别打开，从而实现电路的隔离。

当需要接地保护时，操作机构控制接地刀闸打开，从而将电路接地，保护人员安全。

高压隔离开关的绝缘部件是保证其正常运行的重要因素。

绝缘部件主要由绝缘材料和绝缘结构组成，其主要作用是防止电路中的电流泄漏和电弧放电。

绝缘材料主要有瓷、玻璃纤维增强塑料等，绝缘结构则是将绝缘材料组合在一起，形成完整的绝缘结构。

高压隔离开关的结构和原理是保证其正常运行的重要因素。

只有在
结构合理、原理清晰、绝缘可靠的情况下，才能保证高压隔离开关的正常运行，从而保障电力系统的安全稳定运行。

高压隔离开关的结构以及说明书学习目标：通过本单元的学习，掌握各种隔离开关工作原理、构造，并能处理常见的故障和异常现象。

学习内容：1、隔离开关的种类、构造、原理、型号及参数。

2、隔离开关的更新、运行与维护，检修与调试，及故障处理隔离开关用途：1、隔离开关实现电气隔离（隔离电源）有明显可见的足够大的断开点，确保运行和检修的安全。

2、隔离开关没有灭弧室，所以不能用来直接接通、切断负荷电流和短路电流。

（运行证明，可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流，开闭阻抗很低的并联电路的转移电流。

也可开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A。

）。

有压无载其主要用途是保证电路中的检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。

隔离开关拉闸前，必须在断路器切断电路之后才能进行再拉隔离开关，合闸前，先合隔离开关再用断路器接通电路。

功能作用及类型（一）主要功能1、在分闸时：高压隔离开关是明显显示出电路的断开，并保证触头间的开距符合电气距离。

2、在合闸时高压隔离开关能承载正常的工作额定电流及在规定时间内的短路故障电流。

（二）主要作用1、隔离电源：在电气设备停电或检修时，用隔离开关将需停电设备与电流隔离，形成明显可见的断开点，以保证工作人员和设备安全。

2 、倒闸操作（改变运行方式）：将运用中的电气设备进行三种形式状态（运行、备用、检修）下的改变，将电气设备由一种工作状态改变成另一种工作状态。

3、拉合无电流或小电流电路的设备高压隔离开关虽然没有特殊灭弧装置，但触头间的拉合速度及开距应具备小电流和拉长拉细电弧灭弧能力，对以下电路具备拉合。

（1）拉、合电压互感器与避雷器回路。

（2）拉、合空母线和直接与母线相连接设备的电容电流。

（3）拉、合励磁电流小于2A的空载变压器：一般电压为35kV，容量为1000KV A及以下变压器；电压为110kV容量为3200KV A及以下变压器。

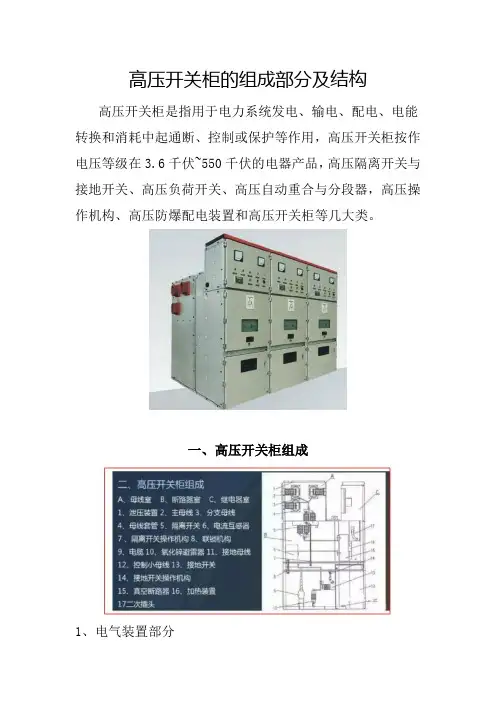

高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。

35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。

它在配电系统中起到接通和切断高压电源的作用，同时也可以监测电流、测量电压、进行保护等功能。

本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。

二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。

1.开关箱体：是35kv高压开关柜的外壳，用于保护内部元件，同时也起到防尘、防水、防腐蚀的作用。

2.断路器：是35kv高压开关柜中最重要的组件之一，用于将高压电源接通或切断，保护电力系统的稳定运行。

3.隔离开关：用于切断电源与负载之间的电气连接，通常在断路器之前安装，起到保护断路器的作用。

4.接地开关：用于将带电元件与地之间建立可靠的连接，以实现电气设备的安全接地。

三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤：1.接通电源：当需要接通高压电源时，先关闭断路器，然后将隔离开关合闸，确保电源与负载之间建立电气连接。

2.切断电源：当需要切断高压电源时，先将隔离开关拉闸，隔断电源与负载之间的电气连接，然后关闭断路器，切断高压电源。

3.监测电流、测量电压：在工作过程中，35kv高压开关柜还可以监测电流变化，测量电压大小，以便对电力系统进行保护和控制。

四、常见故障与维护1.断路器故障：断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。

对于断路器故障，需要及时进行检修和更换。

2.接触不良：由于高压开关柜中接触部分长期使用，接触面可能会出现氧化、腐蚀等问题，导致接触不良。

定期清洁和维护接触部分可以减少接触不良的发生。

3.绝缘故障：35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障，需要定期检查和维护绝缘部分。

在进行维护操作时，应确保断开电源，穿戴好绝缘手套、护目镜等个人防护装备，避免发生意外。

五、总结35kv高压开关柜在电力系统中具有重要作用，通过接通和切断高压电源，实现对电力设备的控制和保护。

隔离开关结构【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）隔离开关主要用来将高压配电装置中需要停电的局部与带电局部可靠地隔离，以保证检修工作的平安。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否那么在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧〔相对地或相间短路〕，烧损设备，危及人身平安，这就是所谓“带负荷拉隔离开关〞的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路，比方：电压互感器、避雷器、无负荷母线、小容量的无负荷变压器、无负荷或小负荷线路等。

发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。

一般来讲，在中断某线路的供电时，首先应断开该线路的断路器，然后才能断开该断路器两侧的隔离开关；在恢复某线路的供电时，首先应合上断路器两侧的隔离开关，然后才能合上该断路器。

为防止误操作的发生，必须采取有效的措施，这些措施包括组织措施和技术措施。

(1)组织措施认真执行操作票制度和监护制度。

一般规定在1kv以上的设备上进行倒闸操作时，必须一人监护，一人操作，绝对不允许个人单独操作。

(2)技术措施采用在断路器和隔离开关之间装设机械或电器闭锁装置。

闭锁装置〔简称锁〕的作用是使断路器未断前，与其相应的隔离开关就拉不开；在断路器接通后，相应的隔离开关也合不上。

这就防止了带负荷拉合隔离开关的误操作。

V型隔离开关GW5型户外高压隔离开关，采用单柱V形握手式结构，布置紧凑、体积小、重量轻、技术指标先进、宜于广泛采用。

为了设备检修时接地方便，35kv以上的户外隔离开关都可配备接地刀，接地刀和工作闸刀可以通过操作把手闭锁动作，即两者不能同时合闸，防止发生带电接地事故。

GW5系列户外隔离开关每极两个绝缘柱带着导电闸刀反向回转90°，形成一个水平断口。

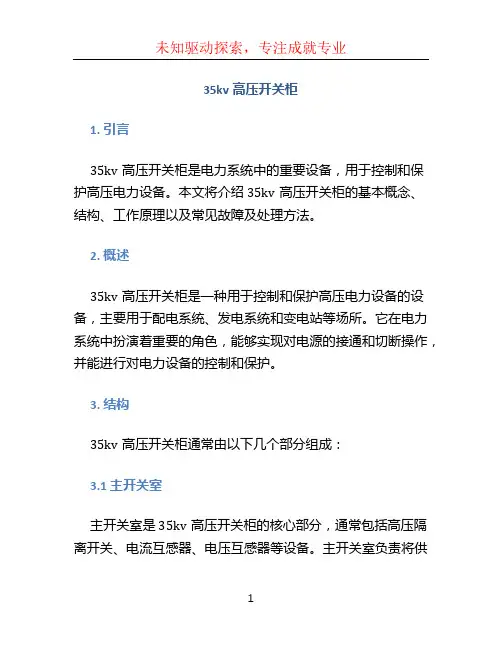

35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备，用于控制和保护高压电力设备。

本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。

2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备，主要用于配电系统、发电系统和变电站等场所。

它在电力系统中扮演着重要的角色，能够实现对电源的接通和切断操作，并能进行对电力设备的控制和保护。

3. 结构35kv高压开关柜通常由以下几个部分组成：3.1 主开关室主开关室是35kv高压开关柜的核心部分，通常包括高压隔离开关、电流互感器、电压互感器等设备。

主开关室负责将供电线路与开关柜内的设备连接，并能够实现对电源的接通和切断操作。

3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。

它们用于对电力设备进行隔离，以便进行安全维护和检修工作。

3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。

它们用于对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤：1.接通电源：通过操作高压隔离开关，将供电线路与开关柜内的设备连接起来，使电源得以接通。

2.控制设备：通过操作负重开关、隔离开关等设备，实现对电力设备的控制和隔离。

3.保护设备：通过过流保护装置、差动保护装置等设备，对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4.切断电源：当需要切断电源时，通过操作高压隔离开关，使电源得以切断。

5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障，下面介绍几种常见故障及处理方法：5.1 开关失灵如果高压隔离开关无法正常连接或切断电源，可能是开关失灵。

此时，可以先检查开关是否被异物卡住，若有异物，则清除异物；若无异物，则需要更换开关。

5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。

此时，应先检查故障设备，并及时进行维修或更换。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

目录1.高压隔离开关作用及结构 (2)1.1隔离开关作用 (2)1.2导电部分 (2)1.3绝缘部分 (2)1.4传动部分 (3)1.5底座部分 (3)1.6相间距 (3)2.高压隔离开关技术性能 (4)2.1隔离开关的技术数据 (4)2.2高压隔离开关安装 (4)2.3高压隔离开关操作与运行 (5)2.4高压隔离开关检修 (5)3.隔离开关用途 (7)3.1隔离电流 (7)3.2主要功能 (7)3.3主要作用 (7)4.高压隔离开关性能参数及作用 (9)4.1高压隔离开关性能参数 (9)4.2高压隔离开关类型及结构 (10)5.高压隔离开关的检修 (13)5.1高压隔离开关检修内容 (13)5.2 瓷瓶有外伤、硬伤、污垢、烧伤痕迹、爆炸痕迹。

(14)5.3隔离开关不能合闸 (14)5.4隔离开关不能分闸 (14)6.高压隔离开关调试的基本要求 (15)总结 (16)致谢 (17)参考文献 (18)1.高压隔离开关作用及结构1.1隔离开关作用隔离开关是具有可靠断口的开关，而且断开间隙的绝缘及相间绝缘都是足够可靠的，可用于通断有电压而无负载的线路，还允许接通或断开空载的短线路、电压互感器及有限容量的空载变压器。

1、隔离开关主要用来将配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

2、触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

3、隔离开关还可以用来进行某些的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

如励磁电流不超过2A的空载变压器。

电容电流不超过5A的空载线路等，有的隔离开关带有高压传感器，可接带电显示器。

10kv开关结构和原理10kV开关是一种常用的高压开关设备，广泛应用于电力系统中。

本文将介绍10kV开关的结构和工作原理。

一、10kV开关的结构10kV开关通常由断路器、隔离开关和接地开关组成。

1. 断路器：断路器是10kV开关的核心部件，负责在电路出现故障时切断电流。

断路器通常由固定触头、动触头和弹簧机构组成。

当电路中发生过载或短路时，断路器能够迅速切断电流，保护电力设备和人身安全。

2. 隔离开关：隔离开关用于在断开电路时提供安全隔离。

它可以将电路与其他设备隔离，以便在进行检修或维护时确保工作人员的安全。

隔离开关通常由静触头和动触头组成，通过手动操作可以实现开闭。

3. 接地开关：接地开关用于在发生电气故障时将电路接地，以保护设备和人员免受电击。

接地开关通常由接地刀闸和接地刀闸驱动机构组成，通过手动或自动操作可以将电路接地。

二、10kV开关的工作原理10kV开关的工作原理是通过控制开关的状态来实现电路的切断和接通。

1. 开关闭合状态：当断路器、隔离开关和接地开关均处于闭合状态时，电路处于通电状态，电流可以流动。

此时，断路器的固定触头和动触头之间形成一条低阻抗通道，电流经过断路器进入负载。

2. 开关断开状态：当需要切断电路时，首先打开隔离开关，将电路与其他设备隔离。

然后，打开接地开关，将电路接地，确保安全。

最后，断开断路器，切断电流。

此时，断路器的固定触头和动触头之间形成一条高阻抗通道，电流无法流动，电路被切断。

3. 开关操作：开关操作可以手动或自动进行。

手动操作通常通过旋钮、手柄等方式进行，操作人员根据需要进行开关的闭合和断开。

自动操作通常通过电气控制系统实现，可以根据电力系统的需求自动进行开关操作。

三、总结10kV开关是电力系统中常用的高压开关设备，由断路器、隔离开关和接地开关组成。

它通过控制开关的状态来实现电路的切断和接通。

在电路故障时，断路器能够迅速切断电流，保护设备和人员的安全。

隔离开关和接地开关则用于提供安全隔离和接地保护。

高压隔离开关的结构和原理
(一) 结构
高压隔离开关是一种特殊形式的接头，由两部分组成：主机和接点。

主机主要由安装架、高压绝缘体、塑料绝缘套、磁性材料、接点及热漆组成。

接点有触头模块、绝缘棒及固定螺栓组成，绝缘棒用于维护绝缘间隙。

(二) 工作原理
高压隔离开关的核心是采用接点和绝缘棒配合绝缘介质实现高
压隔离，当接点被驱动时，接点与另一个接点的距离会发生变化，从而影响开关的功能，接点隔离出的高压层能够实现较强的绝缘作用，其他电气介质无法进入接点之间，可以有效地阻隔高压层和其他介质之间的短路电流。

- 1 -。
