高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。
●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。
但具有一定的分、合小电感电流和电容电流的能力。
倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。
3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。
在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。
在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
结构应尽可能简单，动作要可靠。
也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。
■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。
接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。
■绝缘部分包括支持绝缘子和操作绝缘子。
实现带电部分和接地部分的绝缘。
■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

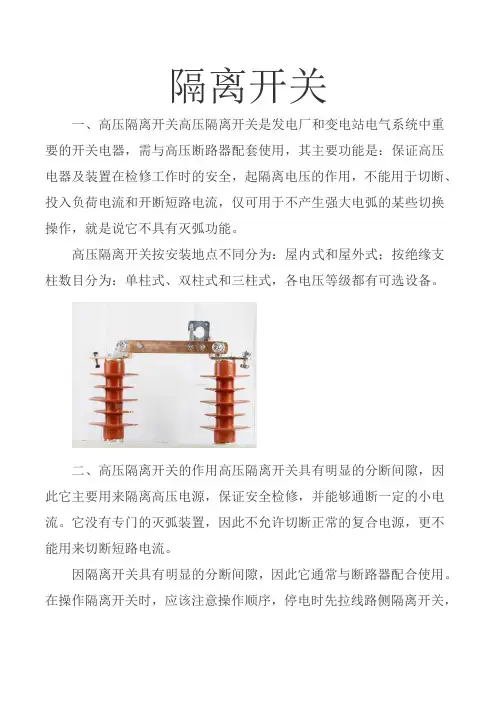

隔离开关一、高压隔离开关高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，就是说它不具有灭弧功能。
高压隔离开关按安装地点不同分为：屋内式和屋外式；按绝缘支柱数目分为：单柱式、双柱式和三柱式，各电压等级都有可选设备。
二、高压隔离开关的作用高压隔离开关具有明显的分断间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。
它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。
因隔离开关具有明显的分断间隙，因此它通常与断路器配合使用。
在操作隔离开关时，应该注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先注意检查断路器却是在断路位置后才能操作隔离开关。
.合上高压隔离开关时的操作(1) 无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形，瓷瓶破裂等。
(2) 隔离开关操作完毕后，应检查是否合上。
和好后应使隔离开关完全进入固定触头，并检查接触的严密性。
2.拉开高压隔离开关时操作(1) 开始时应该慢而谨慎，当刀片刚要离开固定触头时应迅速。
特别是切断变压器的空载电流，架空线路和电缆的充电电流，架空线路小负载电流以及环路电流时，拉开隔离开关时，更应迅速果断，以便能迅速消弧。
(2) 拉开隔离开关后，应检查隔离开关每相确实已在断开位置并应使刀片尽量拉到头。
3.在操作中误拉误合高压隔离开关时(1) 操作中误合隔离开关时，即使合错，甚至在合闸中发生电弧，也不准将隔离开关再拉开。
因为带负荷分隔离开关，将造成三相弧光短路事故。
(2) 误拉隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时，应立即合上可以消灭电弧，避免事故。
