转自海川论坛0 引言压缩机运行中一个特殊现象就是喘振。
防止喘振是压缩机运行中极其重要的问题。
许多事实证明，压缩机大量事故都与喘振有关。
喘振所以能造成极大的危害，是因为在喘振时气流产生强烈的往复脉冲，来回冲击压缩机转子及其他部件；气流强烈的无规律的震荡引起机组强烈振动，从而造成各种严重后果。
喘振曾经造成转子大轴弯曲；密封损坏，造成严重的漏气，漏油；喘振使轴向推力增大，烧坏止推轴瓦；破坏对中与安装质量，使振动加剧；强烈的振动可造成仪表失灵；严重持久的喘振可使转子与静止部分相撞，主轴和隔板断裂，甚至整个压缩机报废，这在国内外已经发生过了。
喘振在运行中是必须时刻提防的问题。
在运行时，喘振的迹象一般是首先流量大幅度下降，压缩机排量显著降低，出口压力波动，压力表的指针来回摆动，机组发生强烈振动并伴有间断低沉的吼声，好像人在于咳一般。
判断喘振除了凭人的感觉外，还可以根据仪表和运行参数配合性能曲线查出。
1 喘振发生的条件根据喘振原理可知，喘振在下述条件下发生：1.1 在流量小时，流量降到该转速下的喘振流量时发生压缩机特性决定，在转速一定的条件下，一定的流量对应于一定的出口压力或升压比，并在一定的转速下存在一个极限流量——喘振流量。
当流量低于这个喘振流量时压缩机便不能稳定运行，发生喘振。
上述流量，出口压力，转速和喘振流量综合关系构成压缩机的特性线，也叫性能曲线。
在一定转速下使流量大于喘振流量就不会发生喘振。
1.2 管网系统内气体的压力，大于一定转速下对应的最高压力是发生喘振如果压缩机与管网系统联合运行，当系统压力大大高出压缩机该转速下运行对应的极限压力时，系统内高压气体便在压缩机出口形成恒高的“背压”，使压缩机出口阻塞，流量减少，甚至管网气体倒流，造成压缩机喘振。
2 在运行中造成喘振的原因在运行中可能造成喘振的各种原因有：2.1 系统压力超高造成这种情况有：压缩机紧急停机，气体为此进行放空或回流；出口管路上的单向逆止阀门动作不灵活关闭不严；或者单向阀距压缩机出口太远，阀前气体容量很大，系统突然减量，压缩机来不及调节，防喘系统未投自动等等。
喘振是发动机的一种不正常的工作状态,是由压气机内的空气流量和压气机转速偏离设计状态过多而引发的。
喘振是发动机的致命故障,严重时可能导致空中停车甚至发动机致命损坏。
衡量发动机喘振性能的指标叫"喘振裕度",就是说发动机的进口流量变化多少会引发喘振,这个值一般都要求达到15％甚至20%以上。
早期的轴流式压气机多数为单转子轴流式压气机,即各级压气机是安装在同一根传动轴上、由同一个涡轮驱动并以相同转速工作的。
这种压气机结构比较简单,但是当单转子的发动机在工作中转数突然下降时(比如猛收小油门),气流的容积流量过大而形成堵塞,从而导致前面各级(低压压气机)叶片处于小流量大攻角的工作状态。
这时,就像飞机在大攻角飞行时出现失速一样,气流从压气机叶片后部开始分离,这种分离严重到一定程度,就会出现喘振。
在单转子轴流式压气机中,为了降低低压部分在这种情况下的攻角,只好在压气机前加装可调导流叶片以降低气流攻角,或者在压气机的中间级上进行放气,即空放掉一部分已经增压的空气来减少压气机低压部分的攻角。
为了提高压气机的工作效率并增加发动机喘振裕度,人们想到了用双转子来解决问题。
即让发动机的低压压气机和高压压气机工作在不同的转速之下,这样低压压气机与低压涡轮联动形成低压转子,高压压气机与高压涡轮联动形成高压转子。
由于低压压气机和高压压气机分别装在两个同心的传动轴上,当压气机的空气流量与转速前后矛盾时,它们就可以自动调节。
推迟了前面各级叶片上的气流分离,从而增加了喘振裕度。
然而双转子结构的发动机也并不是完美的。
在双转子结构的涡扇发动机上,由于风扇通常和低压压气机联动,风扇为迁就压气机而必须在高转数下运行,高转数带来的巨大离心力就要求风扇的叶片长度不能太长,涵道比自然也上不去,而涵道比越高的发动机越省油。
低压压气机为了迁就风扇也不得不降低转数和单级增压比,单级增压比降低的后果是不得不增加压气机风扇的级数来保持一定的总增压比。

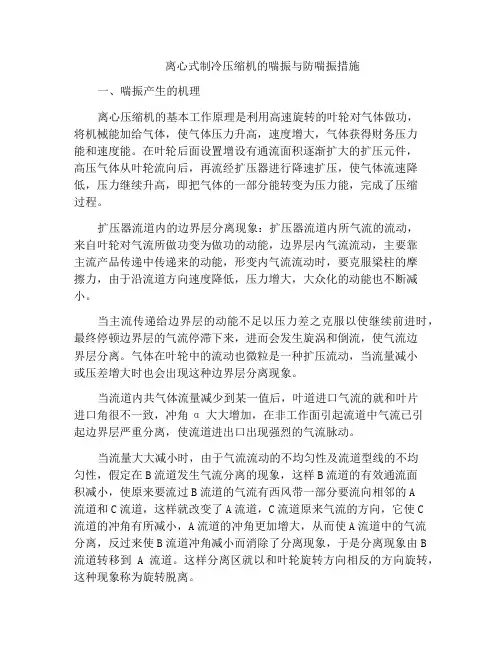

离心式制冷压缩机的喘振与防喘振措施一、喘振产生的机理离心压缩机的基本工作原理是利用高速旋转的叶轮对气体做功，将机械能加给气体，使气体压力升高，速度增大，气体获得财务压力能和速度能。
在叶轮后面设置增设有通流面积逐渐扩大的扩压元件，高压气体从叶轮流向后，再流经扩压器进行降速扩压，使气体流速降低，压力继续升高，即把气体的一部分能转变为压力能，完成了压缩过程。
扩压器流道内的边界层分离现象：扩压器流道内所气流的流动，来自叶轮对气流所做功变为做功的动能，边界层内气流流动，主要靠主流产品传递中传递来的动能，形变内气流流动时，要克服梁柱的摩擦力，由于沿流道方向速度降低，压力增大，大众化的动能也不断减小。
当主流传递给边界层的动能不足以压力差之克服以使继续前进时，最终停顿边界层的气流停滞下来，进而会发生旋涡和倒流，使气流边界层分离。
气体在叶轮中的流动也微粒是一种扩压流动，当流量减小或压差增大时也会出现这种边界层分离现象。
当流道内共气体流量减少到某一值后，叶道进口气流的就和叶片进口角很不一致，冲角α大大增加，在非工作面引起流道中气流已引起边界层严重分离，使流道进出口出现强烈的气流脉动。
当流量大大减小时，由于气流流动的不均匀性及流道型线的不均匀性，假定在B流道发生气流分离的现象，这样B流道的有效通流面积减小，使原来要流过B流道的气流有西风带一部分要流向相邻的A流道和C流道，这样就改变了A流道，C流道原来气流的方向，它使C流道的冲角有所减小，A流道的冲角更加增大，从而使A流道中的气流分离，反过来使B流道冲角减小而消除了分离现象，于是分离现象由B 流道转移到A流道。
这样分离区就以和叶轮旋转方向相反的方向旋转，这种现象称为旋转脱离。
扩压器同样存在滑动脱离。
在压缩机的运转过程中，流量不断减小到Qmin值时，在压缩机流道中出现如上所述严重的偏转脱离脱离，流动严重恶化，使轴承压缩机出口排气财务压力突然大大下降，低于冷凝器的顾虑，气流就倒流向压缩机，一直到冷凝压力低于财务压力涡轮出口排气压力为止，这时倒流停止，压缩机的排量增加，压缩机趋于稳定工作。
