航空发动机的喘振

第10卷 第15期 2010年5月167121815(2010)1523805205科 学 技 术 与 工 程Sc ience Technol ogy and Engineer i ngVol110 No 115 M ay 2010Z 2010 Sci 1Tech 1Engng 1航空航天航空发动机喘振故障机理及监控方法研究丁蓬勃 王仲生(西北工业大学航空学院,西安710072)摘 要 航空发动机喘振故障是影响发动机性能的主要因素,并对民用客机的安全构成巨大威胁。

在对航空发动机喘振机理进行分析的基础上,从适航性的角度对航空发动机喘振故障进行监测,同时运用可靠性分析方法)))故障树分析法(FTA)对该故障进行计算机辅助建树、定性分析及定量分析,最后采取了相应的控制措施使喘振部件快速退出喘振状态。

通过对航空发动机喘振故障的监控,大大提高了喘振故障的分析效率,同时发动机的可靠性也得到一定提升,对解决喘振故障提供了参考和借鉴。

关键词 喘振故障 故障机理 故障树分析法 故障监控中图法分类号 V233.95; 文献标志码A2010年3月2日收到国家自然科学基金(50675178)资助第一作者简介:丁蓬勃(1984)),陕西省兴平市人,硕士研究生,研究方向:载运工具工程及应用。

近几十年来,随着航空事业的发展,飞行器的安全性和可靠性越来越引起人们的重视,特别是民用客机,一旦发生故障,轻则影响飞机的性能,重则机毁人亡,后果不堪设想。

航空发动机是飞机的心脏,而发动机的喘振问题一直制约着涡轮发动机的发展,影响发动机的性能,是对民用客机安全以及整个航空事业发展的巨大威胁。

民用客机要求/安全、可靠、经济0,安全,是民用飞机设计首要考虑的问题。

要达到安全的目的,必须符合最基本的适航性要求,即:要求航空器包括部件及子系统整体性能和操纵特性在预期运行环境和使用限制下具有安全性和物理完整性品质。

这种品质要求航空器应始终处于符合其型号设计和安全运行状态。

航空发动机喘振故障分析摘要：本文简要介绍了航空发动机喘振的概念和原理，分析了发动机喘振的机理和诱发因素。

通过介绍发动机喘振的主要特征，在分析压气机喘振因素的基础上，提出了中间级放气是一种结构简单、可操作性强的防喘振措施。

同时，多转子发动机具有工作范围广、效率高、不易喘振、适应性好、启动方便等优点，在航空发动机中得到了广泛应用。

总之，要有效地预防和控制发动机喘振问题，必须认真分析原因并采取相应的解决措施。

只有这样才能可靠地保证发动机组的长期稳定运行。

关键词：发动机；喘振；损伤；故障分析；措施1、前言发动机喘振会对航空发动机的运行造成严重危害，是其运行过程中的一种异常状态。

为了保障发动机稳定工作，本文详细论述了发动机喘振的机理和现象。

并就如何控制和预防发动机喘振故障提出了一系列措施和建议，以保证发动机的正常运行。

同时为了提高发动机的效率，保证人员的安全，提高设备操作性，必须采取必要的防喘振措施，以保障发动机的稳定运行。

2、基本概念2.1发动机简介发动机叶轮叶片的前部大多是弯曲的，称为导向轮。

利用快速旋转的叶片增加空气压力,它将气体导入工作叶轮，以减少气流的冲击损失。

小型增压器的发动机叶轮一般由导向轮和工作叶轮组成，在发动机叶轮出口设置扩散器，将叶轮内气体的动能转化为压力。

发动机壳体上一般设有进气口和出气口，进气口一般沿轴向布置，通流部分略有减小，以减小进口阻力，排气口一般设计成蜗杆形状的圆周扩张流道，使高速气流不断扩张，提高了增压器的整体效率。

发动机由涡轮驱动，其主要性能参数为：转速、流量、空气流量、增压比。

2.2喘振现象及判断发动机一旦发生喘振，音调会变低而沉闷，导致设备振动增大，主要表现为压力高、流量波动大。

发动机出口压力和流量波动大，转速不稳定，气压突然下降。

发动机排气温度升高，导致温度过高。

喘振严重时，气流阻断，发动机会熄火停机。

发动机一旦进入喘振状态，首先会引起发动机强烈的机械振动和端部过热，在很短的时间内会对设备部件造成严重损坏。

涡轮发动机喘振分析及预防措施本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March中国民用航空飞行学院高等教育自学考试毕业论文论题涡轮发动机喘振分析及预防措施姓名王强专业航空维修工程管理准考证号 0108指导教师杜英杰完成日期 2012年6月16日中国民用航空飞行学院涡轮发动机喘振分析及预防措施摘要发动机是飞机的心脏，发动机的正常运转保证了飞机的安全。

发动机的喘振是发动机的所有故障中最有危害性的一个。

现就从喘振的形成，发生的条件，预防措施及使用维护中注意的事项做以下浅析。

压气机喘振是气流沿压气机轴线方向发生的低频率，高振幅的震荡现象。

这种低频率高振幅的气流振荡是一种很大的激振力来源，它会导致发动机机件的强烈机械振动和热端超温，并在很短的时间内造成机件的严重损坏，所以在任何状态下都不允许压气机进入喘振区工作。

喘振时的现象是：发动机的声音由尖哨转变为低沉；发动机的振动加大；压气机出口总压和流量大幅度的波动；转速不稳定，推力突然下降并且有大幅度的波动；发动机的排气温度升高，造成超温；严重时会发生放炮，气流中断而发生熄火停车。

因此，一旦发生上述现象，必须立即采取措施，使压气机退出喘振工作状态。

关键词：涡轮发动机；喘振；超温；预防措施；Abstract：The engine is the heart of the plane’s engines ensures the normal operation of the security. The engine surge is the engine of the most dangerous of all faults. Now from the formation of the surge, the change in condition, the preventive measures and use maintenance notices do the following analyzed.Air compressor surge is along the axis of the compressor happened low frequency and high amplitude the oscillation of the phenomenon. This kind of low frequency oscillation amplitude of high flow is a big shock source; it can lead to engine parts of strong mechanical vibration and hot end of overheating, and in a very short period of time cause serious damage to illustrate, so in any state are not allowed into the compressor surge area work.Surge is the phenomenon: the voice of the engine by whistle into deep pointed; The engine vibration increase; Compressor export total pressure and flow of the fluctuation of greatly; Speed is not stable, thrust down and suddenly there is a big wave; The engine exhaust temperature, cause overheating; Serious while happens, the air of interrupts occurred parking stall.Therefore, once the occurrence of the above phenomenon, must take immediate measures to make the compressor exit surge working state.目录摘要 ................................................................ 错误!未定义书签。

航空燃气涡轮发动机喘振问题分析学生：刘哲指导老师：周长春摘要随着我国民航的迅速发展,飞机的数量和种类越来越多,对飞行安全的要求更高,发动机的好坏是保证飞行安全的关键,发动机出问题,直接影响到整个飞行安全,本文通过分析喘振对发动机使用性能及发动机经济性能方面的影响,指出了发动机喘振形成的根本原因,喘振的形成及喘振对飞机的危害,并指出这些影响在飞行中的实际意义和避免喘振的措施。

关键词:发动机；喘振;气流分离;防喘；综述英文摘要:引言1903年12月7日“飞行者”1号,成功载入动力飞行,随着飞机广泛应用在军事、运输领域,航空工业尤其是民用航空业得到迅速发展,人们对飞机的性能也提出了更高的要求,如战斗机较高的机动性能,民用飞机较好的经济性及可靠性等。

飞机性能的提高，在很大程度上取决动力装置的发展，人们需要推力更大，速度、高度性能更好的动力装置。

实践证明。

燃气涡轮发动机能够满足这些要求。

发动机是现代飞机重要的组成部分，发动机的工作对飞机的飞行安全和效益起着决定性的作用，所以装在航线运输机上的燃气涡轮发动机应满足下列基本性能要求：1 发动机推力大，重量轻。

在发动机重量一定时，发动机发出尽可能大的推力，尤其是是起飞推力，可有效改善飞机的起飞、复飞及爬升性能。

2 发动机燃油消耗率低。

在一定的飞行条件下，发动机燃油消耗率越低，发动机工作效率越高，经济性越好；同时油耗越低，航线飞行载油量可相对减小，从而降低运行成本。

3 发动机应具有良好的高空性能和速度性能。

一方面，飞机应能爬升到11，000米左右，因随着高度上升，大气温度降低，可提高发动机的工作效率，改善发动机的经济性，同时，在平流层飞行，气象条件较稳定，增加了飞机安全性和舒适性；另一方面，在确保发动机的工作效率条件下，尽可能提高飞行速度，可缩短飞行时间，目前，高涵道涡扇发动机能确保飞机在高亚音速范围飞行。

4 发动机结构尺寸要小。

发动机的结构尺寸主要是指发动机的迎风面积和长度，适应缩小发动机结构尺寸可减小发动机飞行阻力，减轻发动机重量。

航空燃气涡轮发动机喘振探析喘振主要是指气流沿航空燃气涡轮发动机轴线方向出现的低频高幅气流振荡情况。

一旦航空燃气涡轮发动机进入喘振状态，不仅会导致航空燃气涡轮发动机自身出现强烈机械振动及热端超温，而且会在较短的时间内导致燃气部件出现严重破坏，最终导致整体航空燃气涡轮发动机出现不稳定运行风险。

为了避免喘振对航空燃气涡轮发动机的影响，对其运行情况进行适当分析具有非常重要的意义。

1航空燃气涡轮发动机喘振表现以航空燃气涡轮发动机特性曲线为入手点，得出若流经航空燃气涡轮发动机空气流量降低到一定限度，进而促使运用工况点下滑到喘振边界左侧。

在这期间空气流量的不稳定变化，不仅会导致航空燃气涡轮发动机内部压力出现不稳定波动，甚至会出现气流由航空燃气涡轮发动机倒流入外界大气的情况。

而气流倒流情况的出现，则会导致航空燃气涡轮发动机内部空气流量减少，进而促使航空燃气涡轮发动机功率下降、发动机推力缩小；航空燃气涡轮发动机推力的下降也会导致发动机整体燃油损耗增加，进而促使航空燃气涡轮发动机经济性能不稳定风险加大；随着燃气消耗率的上升，发动机排气温度指示值也会出现一个较大的上升幅度，最终促使进入航空燃气涡轮发动机燃气室空气量变小，而在航空燃气涡轮发动机内部轴向振动的发生，也增加了航空燃气涡轮发动机裂纹、叶片断裂的风险。

在航空燃气涡轮发动机喘振现象发生后，整体发动机声音及外观也会发生一定的变化，一方面由于严重喘振会导致航空燃气涡轮发动机通道堵塞，促使已压缩局部气体从进气口倒流，而温度骤降不仅会导致进气口周边水汽凝结，而且会促使发动机周边金属粉末剧烈震荡，最终出现冒白雾或白烟现象。

另一方面，航空燃气涡轮发动机正常运行时的声音为连续不间断的啸声，而在航空燃气涡轮发动机出现喘振现象时，由于燃气室内部空气无法完全充分燃烧，而较高的尾喷口由于与空气接触会出现快速燃烧情况，尾喷口的剧烈燃烧情况不仅会导致航空燃气发动机出现低沉声，而且会出现放炮或火舌喷出情况[1]。

航空燃气涡轮发动机喘振问题分析学生：刘哲指导老师：周长春摘要随着我国民航的迅速发展,飞机的数量和种类越来越多,对飞行安全的要求更高,发动机的好坏是保证飞行安全的关键,发动机出问题,直接影响到整个飞行安全,本文通过分析喘振对发动机使用性能及发动机经济性能方面的影响,指出了发动机喘振形成的根本原因,喘振的形成及喘振对飞机的危害,并指出这些影响在飞行中的实际意义和避免喘振的措施。

关键词：发动机；激增气流分离；预防哮喘；概述-1-英文摘要：-2-介绍1903年12月7日“飞行者”1号,成功载入动力飞行,随着飞机广泛应用在军事、运输领域,航空工业尤其是民用航空业得到迅速发展,人们对飞机的性能也提出了更高的要求,如战斗机较高的机动性能,民用飞机较好的经济性及可靠性等。

飞机性能的提高，在很大程度上取决动力装置的发展，人们需要推力更大，速度、高度性能更好的动力装置。

实践证明。

燃气涡轮发动机能够满足这些要求。

发动机是现代飞机的重要组成部分，发动机的工作对飞机的飞行安全和效益起着决定性的作用。

因此，安装在航空运输飞机上的燃气轮机发动机应满足以下基本性能要求：1发动机推力大，重量轻。

在发动机重量一定时，发动机发出尽可能大的推力，尤其是是起飞推力，可有效改善飞机的起飞、复飞及爬升性能。

2.发动机燃油消耗率低。

在一定的飞行条件下，发动机的燃油消耗率越低，发动机的工作效率越高，经济性越好；同时，油耗越低，航线的飞行燃油负荷可以相对减少，从而降低运营成本。

3发动机应具有良好的高空性能和速度性能。

一方面，飞机应能爬升到11，000米左右，因随着高度上升，大气温度降低，可提高发动机的工作效率，改善发动机的经济性，同时，在平流层飞行，气象条件较稳定，增加了飞机安全性和舒适性；另一方面，在确保发动机的工作效率条件下，尽可能提高飞行速度，可缩短飞行时间，目前，高涵道涡扇发动机能确保飞机在高亚音速范围飞行。

4.发动机的结构尺寸应较小。

发动机的结构尺寸主要指发动机的迎风面积和长度。

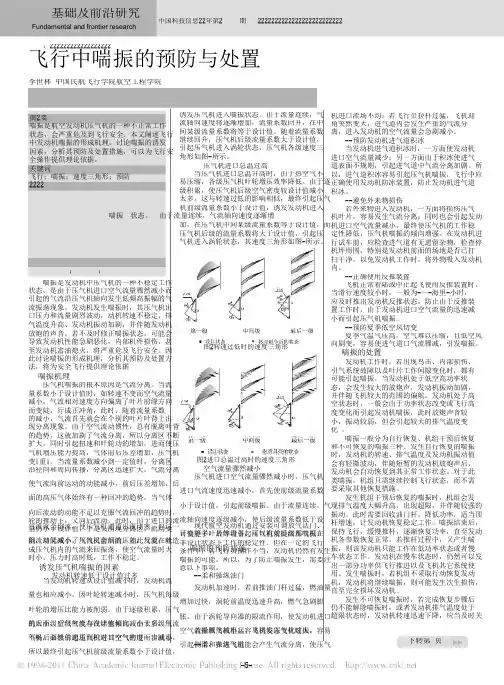

喘振是发动机的一种不正常的工作状态,是由压气机内的空气流量和压气机转速偏离设计状态过多而引发的。

喘振是发动机的致命故障,严重时可能导致空中停车甚至发动机致命损坏。

衡量发动机喘振性能的指标叫"喘振裕度",就是说发动机的进口流量变化多少会引发喘振,这个值一般都要求达到15％甚至20%以上。

早期的轴流式压气机多数为单转子轴流式压气机,即各级压气机是安装在同一根传动轴上、由同一个涡轮驱动并以相同转速工作的。

这种压气机结构比较简单,但是当单转子的发动机在工作中转数突然下降时(比如猛收小油门),气流的容积流量过大而形成堵塞,从而导致前面各级(低压压气机)叶片处于小流量大攻角的工作状态。

这时,就像飞机在大攻角飞行时出现失速一样,气流从压气机叶片后部开始分离,这种分离严重到一定程度,就会出现喘振。

在单转子轴流式压气机中,为了降低低压部分在这种情况下的攻角,只好在压气机前加装可调导流叶片以降低气流攻角,或者在压气机的中间级上进行放气,即空放掉一部分已经增压的空气来减少压气机低压部分的攻角。

为了提高压气机的工作效率并增加发动机喘振裕度,人们想到了用双转子来解决问题。

即让发动机的低压压气机和高压压气机工作在不同的转速之下,这样低压压气机与低压涡轮联动形成低压转子,高压压气机与高压涡轮联动形成高压转子。

由于低压压气机和高压压气机分别装在两个同心的传动轴上,当压气机的空气流量与转速前后矛盾时,它们就可以自动调节。

推迟了前面各级叶片上的气流分离,从而增加了喘振裕度。

然而双转子结构的发动机也并不是完美的。

在双转子结构的涡扇发动机上,由于风扇通常和低压压气机联动,风扇为迁就压气机而必须在高转数下运行,高转数带来的巨大离心力就要求风扇的叶片长度不能太长,涵道比自然也上不去,而涵道比越高的发动机越省油。

低压压气机为了迁就风扇也不得不降低转数和单级增压比,单级增压比降低的后果是不得不增加压气机风扇的级数来保持一定的总增压比。
