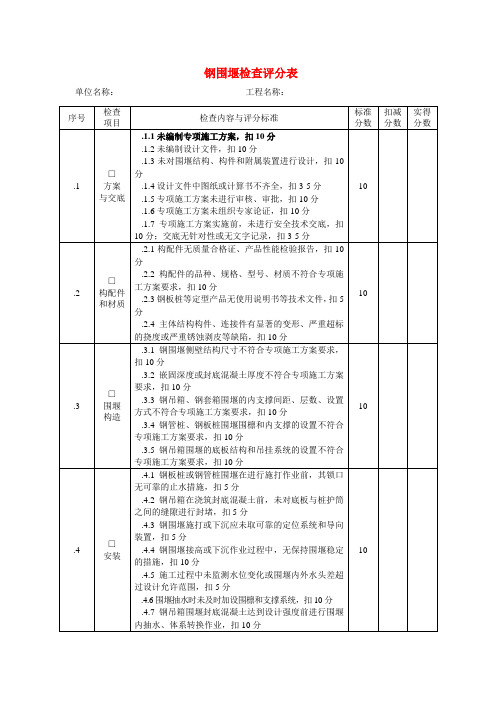

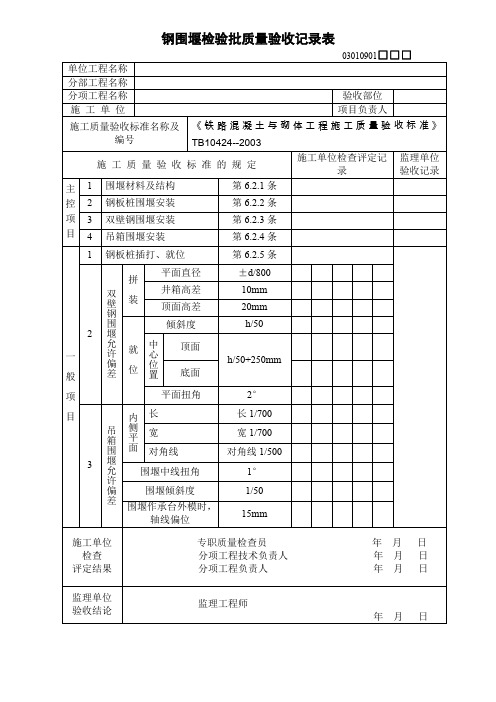

钢围堰检验批质量验收记录表
吉图珲铁路客运专线
钢筋(原材料及加工)检验批质量验收记录表(Ⅰ)
吉图珲铁路客运专线
钢筋(连接与安装)检验批质量验收记录表(Ⅱ)
模板及支架检验批质量验收记录表
[承台] 03010502□□□□
混凝土(原材料)检验批质量验收记录表(Ⅰ)
[承台] 03010504□□□□
混凝土(施工)检验批质量验收记录表(Ⅱ)
[承台] 03010504□□□
混凝土(养护及检测)检验批质量验收记录表(Ⅲ)
[承台] 03010504□□□□
混凝土(结构外观和尺寸偏差)检验批质量验收记录表(Ⅳ)
[承台] 03010504□□□□
基坑回填检验批质量验收记录表
[承台] 03010504□□□□。
P5-21双壁钢围堰质量检验评定表所属建设项目:分项工程名称:分项工程编号:所属分部工程:所属单位工程:工程部位:填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时,方可进行检验评定。
3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印;“分项工程名称”和“工程部位”须手写。
4、“实测值或实测偏差值”列:能填写实测值的项目必须填写实测值,否则可填写偏差值;检测频率必须满足要求。
《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率,对多车道应按车道数与双车道之比增加检查数量。
5、“平均值、代表值”列:能计算代表值的项目必须填写代表值,其它填写平均值。
6、“合格判定”列:(1)关键项目的合格率应不低于95%,否则该检查项目为不合格。
(2)一般项目的合格率应不低于80%,否则该检查项目为不合格。
(3)有规定极值的检查项目,任一单个检测值不应突破规定极值,否则该检查项目为不合格。
(4)采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目,不满足要求时,该检查项目为不合格。
7、双壁钢围堰外观质量应符合下列规定:(1)焊缝应无裂纹、焊瘤、夹渣、未焊透、电弧擦伤、未填满弧坑及设计不允许出现的外观缺陷。
(2)钢材表面不应有深度大于0.5mm和该钢材厚度允许负偏差1/2的划痕。
8、“外观质量”项:应填写该分项工程外观质量情况描述或填写“符合要求”。
9、“质量保证资料”项:填写“真实、齐全”。
10、工程质量等级评定分为合格与不合格。
11、注:D为围堰直径,h为围堰高度,均以mm计。
表4.3.1围堰修筑工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”,并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表4.3相同。
2.检验(测)方法及数量。
3.工序施工质量验收评定应提交下列资料。
(1)施工单位各班(组)的初检记录、施工队复检记录、施工单位专职质检员终检记录,工序中各施工质量检验项目的检验资料。
(2)监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
(1)合格标准。
1)主控项目,检验结果应全部符合SL634—2012的要求。
2)一般项目,逐项应有70%及以上的检验点合格,且不合格点不应集中。
3)各项报验资料应符合SL634—2012的要求。
(2)优良标准。
1)主控项目,检验结果应全部符合SL634—2012的要求。
2)一般项目,逐项应有90%及以上的检验点合格,且不合格点不应集中。
3)各项报验资料应符合SL634—2012的要求。
水利水电工程
表4.3.1 围堰修筑工序施工质量验收评定表。
围堰底面平均高程符合设计要求内外壁板及隔舱板的焊缝 应进行渗透试验 上下隔舱板对齐 各相邻水平对齐 上下竖向肋角必须与水平肋板焊牢。
双壁钢围堰就位允许偏差和检验方法应符合表4的规定。
双壁钢围堰拼装允许偏差和检验方法见表5。
双壁钢围堰支撑体系应满足吊装整体钢围堰和浇筑封底、承台混凝土整体受力要求双壁钢围堰底板、边板和封板的接缝 应有可靠的防漏水措施。
表4 双壁钢围堰就位允许偏差和检验方法序号项目允许偏差检验方法1 围堰倾斜度1/50 测量检查2 围堰顶、底面中心位置h/50+250mm3 平面扭角2°注 h为围堰高度 单位为mm。
表5 双壁钢围堰拼装允许偏差和检验方法序号项目允许偏差检验方法1 井箱平面尺寸±l/800 尺量检查不少于5处2 顶平面相对高差井箱相邻点高差10mm 尺量检查3 全节围堰最大高差20mm注 d为直径 单位为mm。
围堰焊接后应有一定的刚度,围堰内外壁进行满缝施焊,确保无焊伤、无漏焊、无砂眼。
钢板与角钢水平杆的焊缝长度,大于100mm,间距不大于80mm。
角钢骨架的焊接进行满焊,在骨架块的外壁板上,焊接吊环,组装成型后对围堰尺寸、高度、倾斜角以及焊质量进行检查验收,并作漏水试验确保不漏水。
围堰分两阶段下沉,第一阶段在钻孔桩施工之前将围堰下沉到河床;第二阶段待钻孔桩完成后再将围堰下沉到设计位置。
双壁钢围堰的加工与制作双壁钢围堰采用75×75×8∠角钢焊接,构成圆形水平桁架;用75×75×8∠角钢构成竖向桁架、水平肋、斜肋、竖肋。
6mm钢板作内外壁板,4mm钢板作隔舱板。
根据工地运输设备、起吊设备及施工场地的能力,采取分节分块制作安装工艺。
将双壁钢围堰分成三节(至下而上各节高度依次为4.5m,4.5m,4m),每节分为8块加工,在岸上将每块按11∶放样,进行下料制作,然后将制作好的双壁钢围堰分块利用吊机吊至浮舟上待用。
