【CN209967550U】医用甲状腺术后颈部功能训练尺【专利】

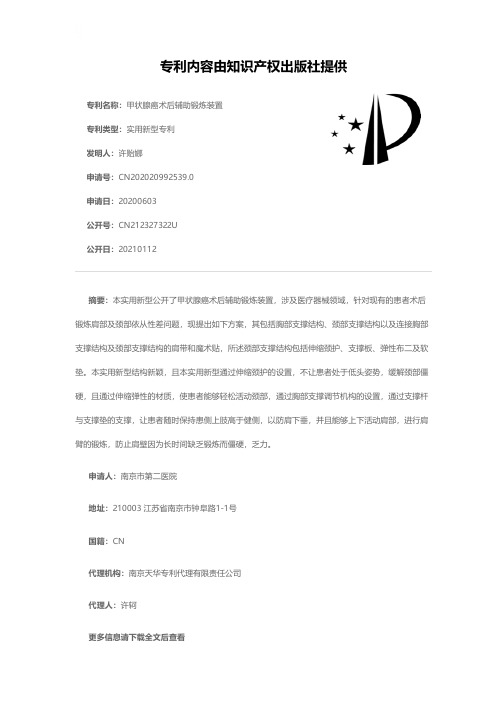

专利名称：甲状腺癌术后辅助锻炼装置专利类型：实用新型专利
发明人：许贻娜
申请号：CN202020992539.0
申请日：20200603
公开号：CN212327322U
公开日：
20210112
专利内容由知识产权出版社提供
摘要：本实用新型公开了甲状腺癌术后辅助锻炼装置，涉及医疗器械领域，针对现有的患者术后锻炼肩部及颈部依从性差问题，现提出如下方案，其包括胸部支撑结构、颈部支撑结构以及连接胸部支撑结构及颈部支撑结构的肩带和魔术贴，所述颈部支撑结构包括伸缩颈护、支撑板、弹性布二及软垫。

本实用新型结构新颖，且本实用新型通过伸缩颈护的设置，不让患者处于低头姿势，缓解颈部僵硬，且通过伸缩弹性的材质，使患者能够轻松活动颈部，通过胸部支撑调节机构的设置，通过支撑杆与支撑垫的支撑，让患者随时保持患侧上肢高于健侧，以防肩下垂，并且能够上下活动肩部，进行肩臂的锻炼，防止肩壁因为长时间缺乏锻炼而僵硬，乏力。

申请人：南京市第二医院
地址：210003 江苏省南京市钟阜路1-1号
国籍：CN
代理机构：南京天华专利代理有限责任公司
代理人：许轲
更多信息请下载全文后查看。

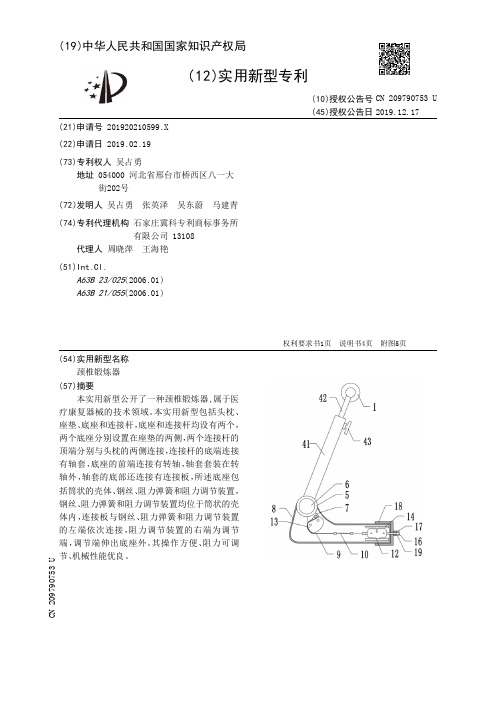

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920210599.X(22)申请日 2019.02.19(73)专利权人 吴占勇地址 054000 河北省邢台市桥西区八一大街202号(72)发明人 吴占勇　张英泽　吴东蔚　马建青　(74)专利代理机构 石家庄冀科专利商标事务所有限公司 13108代理人 周晓萍　王海艳(51)Int.Cl.A63B 23/025(2006.01)A63B 21/055(2006.01)(54)实用新型名称颈椎锻炼器(57)摘要本实用新型公开了一种颈椎锻炼器,属于医疗康复器械的技术领域。

本实用新型包括头枕、座垫、底座和连接杆，底座和连接杆均设有两个，两个底座分别设置在座垫的两侧，两个连接杆的顶端分别与头枕的两侧连接，连接杆的底端连接有轴套，底座的前端连接有转轴，轴套套装在转轴外，轴套的底部还连接有连接板，所述底座包括筒状的壳体、钢丝、阻力弹簧和阻力调节装置，钢丝、阻力弹簧和阻力调节装置均位于筒状的壳体内，连接板与钢丝、阻力弹簧和阻力调节装置的左端依次连接，阻力调节装置的右端为调节端，调节端伸出底座外。

其操作方便、阻力可调节、机械性能优良。

权利要求书1页 说明书4页 附图5页CN 209790753 U 2019.12.17C N 209790753U权　利　要　求　书1/1页CN 209790753 U1.一种颈椎锻炼器，其特征在于,包括头枕（1）、座垫（2）、底座（3）和连接杆（4），底座（3）和连接杆（4）均设有两个，两个底座（3）分别设置在座垫（2）的两侧，两个连接杆（4）的顶端分别与头枕（1）的两侧连接，连接杆（4）的底端连接有轴套（5），底座（3）的前端连接有转轴（6），轴套（5）套装在转轴（6）外，轴套（5）的底部还连接有连接板（7），所述底座（3）包括筒状的壳体（8）、钢丝（9）、阻力弹簧（10）和阻力调节装置，钢丝（9）、阻力弹簧（10）和阻力调节装置均位于筒状的壳体（8）内，连接板（7）与钢丝（9）、阻力弹簧（10）和阻力调节装置的左端依次连接，阻力调节装置的右端为调节端，调节端伸出底座（3）外，连接杆（4）与底座（3）的夹角α＜90°。

专利名称：一种甲状腺外科手术用的颈部定位装置专利类型：实用新型专利
发明人：邵亮
申请号：CN201921808434.9
申请日：20191025
公开号：CN211157059U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗辅助器械技术领域，尤其为一种甲状腺外科手术用的颈部定位装置，包括支撑板，所述支撑板上端面开设有收纳槽，所述收纳槽内铰接有头部承载部件，所述支撑板底部固定连接有支撑部，所述支撑板一侧转动连接有肩部固定板，所述支撑板一侧固定连接有缓冲部，所述缓冲部位于所述肩部固定板下方；当采用颈部作为手术部位时，通过对两个倾斜气囊进行充放气，从而对病人的肩膀角度进行调整，此时病人颈部的自然跟着肩膀摆幅改变暴露在外部的位置，当采用手术需要通过口腔进行实施时，通过控制抬升气囊的充放气，对头部承载部件进行角度提升，从而达到最佳的操作角度，通过该装置可以有效的适用两种手术方式。

申请人：中国医科大学附属第一医院
地址：110001 辽宁省沈阳市和平区南京北街155号
国籍：CN
代理机构：沈阳亚泰专利商标代理有限公司
代理人：韩辉
更多信息请下载全文后查看。

专利名称：一种用于甲状腺术后颈肩姿势矫正器专利类型：实用新型专利
发明人：吴海琳,李群
申请号：CN201921946600.1
申请日：20191112
公开号：CN211382021U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：本实用新型涉及医疗器械技术领域，且公开了一种用于甲状腺术后颈肩姿势矫正器，所述上颈托的外侧有转轴，所述上颈托的外侧有保护罩，所述两个上颈托的相对一面有活动槽和固定槽，所述固定槽的内部有活动杆，两个所述活动杆的相背一侧有齿条，所述上颈托的下方有下颈托，所述下颈托的顶部有固定杆，所述固定杆的内部有活动杆，所述肩带的下方有胸带，所述胸带的外侧有紧固件和定位件，先将胸带固定在患者的胸部，将左右两侧的下颈托放置在患者的颈后区两侧位置，肩带根据胸带的间距通过调节扣调整肩带的松紧度，活动杆上移至开口的顶部固定，停止转动转扭，将患者的颈肩固定，有效的避免了患者的低头姿势，影响患者的康复护理。

申请人：吉林大学第一医院
地址：130000 吉林省长春市新民大街1号
国籍：CN
代理机构：北京国坤专利代理事务所(普通合伙)
代理人：赵红霞
更多信息请下载全文后查看。

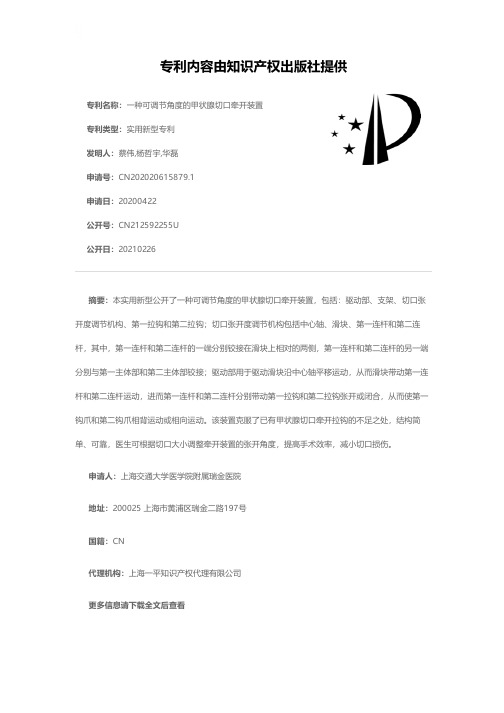

专利名称：一种可调节角度的甲状腺切口牵开装置专利类型：实用新型专利
发明人：蔡伟,杨哲宇,华磊
申请号：CN202020615879.1
申请日：20200422
公开号：CN212592255U
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节角度的甲状腺切口牵开装置，包括：驱动部、支架、切口张开度调节机构、第一拉钩和第二拉钩；切口张开度调节机构包括中心轴、滑块、第一连杆和第二连杆，其中，第一连杆和第二连杆的一端分别铰接在滑块上相对的两侧，第一连杆和第二连杆的另一端分别与第一主体部和第二主体部铰接；驱动部用于驱动滑块沿中心轴平移运动，从而滑块带动第一连杆和第二连杆运动，进而第一连杆和第二连杆分别带动第一拉钩和第二拉钩张开或闭合，从而使第一钩爪和第二钩爪相背运动或相向运动。

该装置克服了已有甲状腺切口牵开拉钩的不足之处，结构简单、可靠，医生可根据切口大小调整牵开装置的张开角度，提高手术效率，减小切口损伤。

申请人：上海交通大学医学院附属瑞金医院
地址：200025 上海市黄浦区瑞金二路197号
国籍：CN
代理机构：上海一平知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种甲状腺手术体位训练装置
专利类型：发明专利
发明人：李利梅,王美,万艳平,秦清丽,李建华,邱新光申请号：CN202011222003.1
申请日：20201105
公开号：CN112438860A
公开日：
20210305
专利内容由知识产权出版社提供
摘要：一种甲状腺手术体位训练装置，有效的解决了患者颈部放松不便，及颈部抬高高度不易确定的问题；包括主体，主体内前后两侧分别设有隔板，两个隔板的相对端分别开设有滑槽，主体上滑动连接有按摩块，按摩块下端经推杆滑动连接有滑杆，后侧的隔板上设有腰形框，滑杆插入腰形框内，主体内转动连接有副冠齿轮，主体内转动连接有转轴，转轴上同轴滑动连接有主冠齿轮，主体内转动连接有转盘，转盘内同轴开设有花键槽，主冠齿轮经工形轮同轴设有花键，主体内设有气缸，气缸内滑动连接有活塞，活塞经连杆与转盘偏心铰接连接，主体上设有气囊，气囊经进气管与气缸连接；本发明构思新颖，结构巧妙，操作方便，实用性强。

申请人：郑州大学第一附属医院
地址：450000 河南省郑州市二七区建设东路1号
国籍：CN
代理机构：北京权智天下知识产权代理事务所(普通合伙)
代理人：王新爱
更多信息请下载全文后查看。

专利名称：甲状腺手术牵拉支架
专利类型：实用新型专利
发明人：赵敏键,韩云,石珊,田艳梅,程欣然,高慧荣,来旭申请号：CN201721875856.9
申请日：20171228
公开号：CN209032469U
公开日：
20190628
专利内容由知识产权出版社提供
摘要：甲状腺手术牵拉支架，包括颈枕、调节支架和牵拉件，颈枕为顶部正中设置有弧形安置槽的条形结构，弧形安置槽可与人的颈部相贴合，调节支架由对应设置在弧形安置槽两侧的两根竖向安置筒以及安置在两安置筒顶部的U形活动支架组成，U形活动支架的两直杆段分别竖向插入两安置筒内，并采用限位螺栓固定，U形活动支架的弧形段均布有多个牵拉件安置条，牵拉件在牵拉件安置条上的安置位置及个数根据实际情况而定。

本实用新型不需要人长时间牵拉手术部位，极大程度降低了医生的劳动强度及人工成本，具有突出的实用性。

申请人：鄂州市中心医院
地址：436000 湖北省鄂州市鄂城区文星大道9号鄂州市中心医院
国籍：CN
代理机构：武汉市首臻知识产权代理有限公司
代理人：刘牧
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021328728.4(22)申请日 2020.07.08(73)专利权人 广西中医药大学附属瑞康医院地址 530308 广西壮族自治区南宁市华东路10号(72)发明人 周健红　莫艳　陈虹羽　韦芳敏　黄戈　谢程欣　(74)专利代理机构 苏州中合知识产权代理事务所(普通合伙) 32266代理人 李斌(51)Int.Cl.A61H 1/02(2006.01)(54)实用新型名称一种颈椎术后护理用锻炼装置(57)摘要本实用新型属于颈椎疾病护理技术领域，尤其为一种颈椎术后护理用锻炼装置，包括底板，所述底板的顶部固定连接有挡板，所述挡板的一侧固定连接有直板，所述直板的底部固定连接有连接板，所述连接板的一侧固定连接有电机，所述电机的输出轴固定连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹块。

本实用新型通过第二电动推杆带动两个夹持块向中间挤压，从而将患者的肩膀固定住，配合电机带动螺纹杆旋转，从而使螺纹块和第一电动推杆左右小幅度移动，进而使患者的肩膀左右小幅度移动，有助于治疗颈椎复位，增强治疗效果，同时减小了人工强度，利用保护垫，增强患者的肩部的舒适感，增强实用性。

权利要求书1页 说明书4页 附图4页CN 213190954 U 2021.05.14C N 213190954U1.一种颈椎术后护理用锻炼装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有挡板(2)，所述挡板(2)的一侧固定连接有直板(3)，所述直板(3)的底部固定连接有连接板(4)，所述连接板(4)的一侧固定连接有电机(5)，所述电机(5)的输出轴固定连接有螺纹杆(6)，所述螺纹杆(6)的外表面螺纹连接有螺纹块(7)，所述螺纹块(7)的底部固定连接有第一电动推杆(8)，所述第一电动推杆(8)的底端固定连接有连接块(9)，所述第一电动推杆(8)的外表面固定连接有连接杆(10)，所述连接杆(10)的一端固定连接有固定块(12)，所述固定块(12)的一侧通过转轴转动连接有第二电动推杆(13)，所述第二电动推杆(13)的另一端通过转轴转动连接有夹持块(14)，所述夹持块(14)的一端通过转轴与连接块(9)转动连接，所述底板(1)的顶部固定连接有底座(15)，所述底座(15)的顶部固定连接有第三电动推杆(16)，所述第三电动推杆(16)的顶端固定连接有座椅(17)，所述座椅(17)的一侧固定连接有伸缩杆(18)，所述伸缩杆(18)的一端固定连接有靠板(19)，所述伸缩杆(18)的外表面套接有压缩弹簧(20)，所述压缩弹簧(20)的两端分别与靠板(19)与座椅(17)固定连接。
