搭接网络计划

四、单代号搭接网络计划时间参数的计算与前述单代号网络计划和双代号网络计划时间参数的计算原理基本相同。

现说明其计算方法。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

(1)由于在单代号搭接网络计划中的起点节点一般都代表虚拟工作，故其最早开始时间和最早完成时间均为零，即：ESs=EFs=0(2)凡是与网络计划起点节点相联系的工作，其最早开始时间为零。

即：ES1=0(3)凡是与网络计划起点节点相联系的工作，其最早完成时间应等于其最早开始时间与持续时间之和。

(4)其他工作的最早开始时间和最早完成时间应根据时距按下列公式计算：①相邻时距为FTS时，ESj=EFi+FTSi,j(3—45)②相邻时距为STS时，ESj=ESi+STSi,j(3—46)③相邻时距为FTF时，EFj=EFi+FTFi，j(3—47)④相邻时距为STF时，EFj=ESi+STFi，j(3—48)EFj=ESj+Dj(3—49)ESj=EFj—Dj(3—50)(5)终点节点所代表的工作，其最早开始时间按理应等于该工作紧前工作最早完成时间的最大值。

由于在搭接网络计划中，终点节点一般都表示虚拟工作(其持续时间为零)，故其最早完成时间与最早开始时间相等，且一般为网络计划的计算工期。

但是，由于在搭接网络计划中，决定工期的工作不一定是最后进行的工作，因此，在用上述方法完成计算之后，还应检查网络计划中其他工作的最早完成时间是否超过已算出的计算工期。

如其他工作的最早完成时间超过已算出的计算工期应由其它工作的最早完成时间决定的。

同时，应将该工作与虚拟工作(终点节点)用虚箭线相连2．计算相邻两项工作之间的时间间隔3．计算工作的时差搭接网络计划同前述简单的网络计划一样，其工作的时差也有总时差和自由时差两种。

(1)工作的总时差搭接网络计划中工作的总时差可以利用公式(3—30)和公式(3—31)计算。

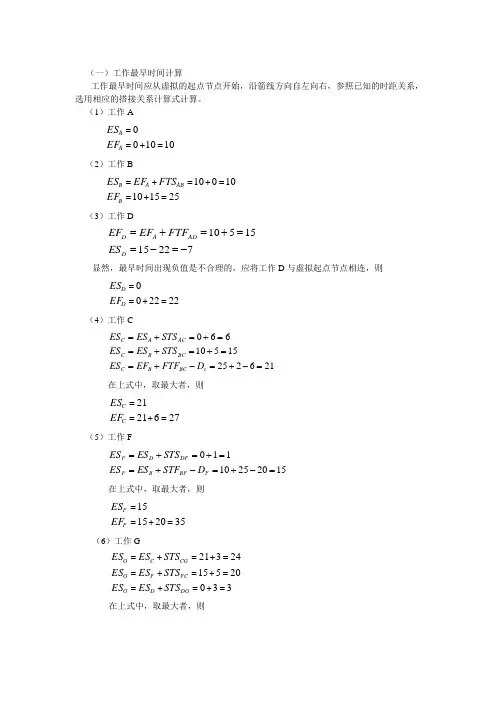

（一）工作最早时间计算工作最早时间应从虚拟的起点节点开始，沿箭线方向自左向右，参照已知的时距关系，选用相应的搭接关系计算式计算。

（1）工作A101000=+==A A EF ES（2）工作B25151010010=+==+=+=B AB A B EF FTS EF ES（3）工作D7221515510-=-==+=+=D AD A D ES FTF EF EF显然，最早时间出现负值是不合理的，应将工作D 与虚拟起点节点相连，则222200=+==D D EF ES（4）工作C21622515510660=-+=-+==+=+==+=+=c BC B C BC B C AC A C D FTF EF ES STS ES ES STS ES ES在上式中，取最大者，则2762121=+==C C EF ES（5）工作F15202510110=-+=-+==+=+=F BF B F DF D F D STF ES ES STS ES ES在上式中，取最大者，则35201515=+==F F EF ES（6）工作G3302051524321=+=+==+=+==+=+=DG D G FC F G CG C G STS ES ES STS ES ES STS ES ES 在上式中，取最大者，则34102424=+==G G EF ES（二）总工期的确定应取各项工作的最早完成时间的最大值作为总工期，从上面计算结果可以看出，与虚拟终点节点相连的工作G 的34=G EF ,而不与终点节点相连的工作E 的EF E =35,显然，总工期应取35，所以，应将Fin 与E 用虚箭线相连，形成工期控制通路。

（三）工作最迟时间的计算以总工期为最后时间限制，自虚拟终点节点开始，逆箭线方向由右向左，参照已知的时距关系，选择相应计算关系计算。

（1）工作E 和G 。

与虚拟终节点相连的工作的最迟结束时间就是总工期值。

152035,35251035,35=-===-==E E G G LS LF LS LF（2）工作D2232514115=-=-==-=-=DG G D DE E D STS LS LS STS LS LS在上式中，取最小者，则36221414=+=+==D D D D D LS LF LS由于工作D 的最迟结束时间大于总工期，显然是不合理的，所以，D LF 应取总工期的值，并将D 点与终节点Fin 用虚箭线相连，即13223535=-=-==D D D D D LF LS LF（3）工作C2862222325=+=+==-=-=C C C CG G C D LS LF STS LS LS（4）工作B111522817522102535=--=--==-=-==-=-=B BC C B BC C B BF F B D FTF LF LS STS LS LS STF LF LS在上式中，取最小者，则25151010=+=+==B B B B D LS LF LS（5）工作A201053516622010010=--=--==-=-==--=--=A AD D A AC C A A AB B A D FTF LF LS STS LS LS D FTS LS LS在上式中，取最小者，则101000=+=+==A A A A D LS LF LS（四）间隔时间LAG 的计算在搭接网络计划中，相邻两项工作之间的搭接关系除了要满足时距要求之外，还有一段多余的空闲时间，称之为间隔时间，通常用LAG ij 表示。

单代号搭接网络计划
在网络规划和设计中，单代号搭接是一个非常重要的概念。

单
代号搭接是指在网络规划中使用单一的标识符来代表网络中的各个
节点或设备，这样可以简化网络规划和管理过程，提高网络的可维
护性和可扩展性。

首先，单代号搭接可以简化网络规划和管理。

在传统的网络规
划中，每个节点或设备都需要有一个唯一的标识符，这样会导致网
络规划和管理过程非常复杂。

而使用单代号搭接的方法，可以将所
有的节点或设备都用同一个标识符来代表，这样可以大大简化网络
规划和管理的过程，减少管理的复杂性。

其次，单代号搭接可以提高网络的可维护性。

在网络运行过程中，节点或设备可能会发生故障或需要进行维护，如果每个节点或
设备都有独立的标识符，那么在进行维护时就需要对每个节点或设
备进行单独处理，这样会增加维护的难度。

而使用单代号搭接的方法，可以将所有的节点或设备都用同一个标识符来代表，这样在进
行维护时可以统一处理，提高了网络的可维护性。

此外，单代号搭接还可以提高网络的可扩展性。

在网络规划中，
经常需要对网络进行扩展，如果每个新加入的节点或设备都需要分配新的标识符，那么会增加网络规划和管理的复杂性。

而使用单代号搭接的方法，可以将新加入的节点或设备都用同一个标识符来代表，这样可以简化网络的扩展过程，提高了网络的可扩展性。

综上所述，单代号搭接是一个非常重要的网络规划概念，它可以简化网络规划和管理过程，提高网络的可维护性和可扩展性。

在实际的网络规划和设计中，我们应该充分利用单代号搭接的方法，来优化网络的结构和管理，提高网络的运行效率和可靠性。

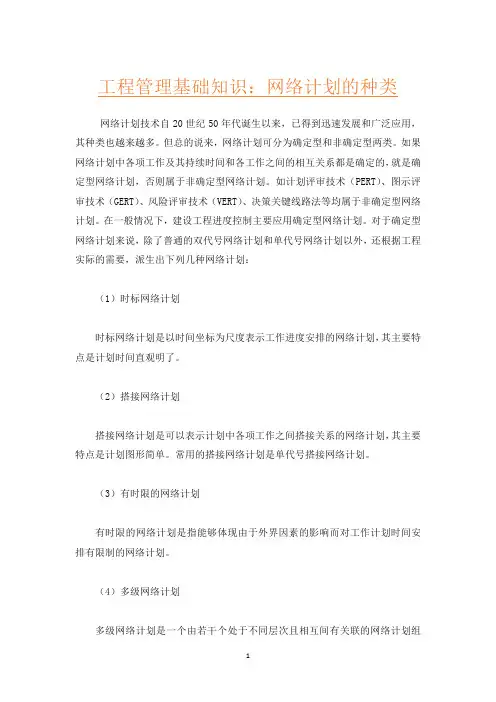

工程管理基础知识：网络计划的种类
网络计划技术自20世纪50年代诞生以来，已得到迅速发展和广泛应用，其种类也越来越多。

但总的说来，网络计划可分为确定型和非确定型两类。

如果网络计划中各项工作及其持续时间和各工作之间的相互关系都是确定的，就是确定型网络计划，否则属于非确定型网络计划。

如计划评审技术（PERT）、图示评审技术（GERT）、风险评审技术（VERT）、决策关键线路法等均属于非确定型网络计划。

在一般情况下，建设工程进度控制主要应用确定型网络计划。

对于确定型网络计划来说，除了普通的双代号网络计划和单代号网络计划以外，还根据工程实际的需要，派生出下列几种网络计划：
（1）时标网络计划
时标网络计划是以时间坐标为尺度表示工作进度安排的网络计划，其主要特点是计划时间直观明了。

（2）搭接网络计划
搭接网络计划是可以表示计划中各项工作之间搭接关系的网络计划，其主要特点是计划图形简单。

常用的搭接网络计划是单代号搭接网络计划。

（3）有时限的网络计划
有时限的网络计划是指能够体现由于外界因素的影响而对工作计划时间安排有限制的网络计划。

（4）多级网络计划
多级网络计划是一个由若干个处于不同层次且相互间有关联的网络计划组
成的系统，它主要适用于大中型工程建设项目，用来解决工程进度中的综合平衡问题。

除上述网络计划外，还有用于表示工作之间流水作业关系的流水网络计划和具有多个工期目标的多目标网络计划等。

单代号搭接网络计划
首先，单代号搭接网络计划的原理是通过统一的代号来连接多
个设备或网络节点，实现它们之间的通信和数据传输。

这种方法可
以简化网络结构，减少网络拓扑的复杂度，提高网络的可靠性和可
管理性。

在实际应用中，可以使用各种不同的代号，如IP地址、MAC地址、VLAN ID等来实现单代号搭接网络计划。

其次，单代号搭接网络计划具有许多优点。

首先，它可以降低
网络部署和维护的成本，减少网络设备和线缆的使用。

其次，它可
以提高网络的可靠性和稳定性，减少网络故障的发生。

此外，它还
可以简化网络管理，提高网络的可管理性和可扩展性。

因此，单代
号搭接网络计划在各种不同的网络环境中都有着广泛的应用。

在实际应用中，单代号搭接网络计划可以应用于各种不同的场景。

例如，可以将多个网络设备通过统一的VLAN ID进行连接，实
现它们之间的通信和数据传输。

此外，还可以使用统一的IP地址来
实现不同子网之间的互联，提高网络的可管理性和可扩展性。

另外，还可以通过统一的MAC地址来实现不同网络节点之间的通信，简化
网络的拓扑结构，提高网络的可靠性和稳定性。

总之，单代号搭接网络计划是一种非常有效的网络规划方法，它可以简化网络结构，提高网络的可靠性和可管理性。

在实际应用中，可以根据不同的网络环境和需求，选择合适的代号来实现单代号搭接网络计划。

希望本文的介绍可以帮助大家更好地理解和应用单代号搭接网络计划。

单代号搭接网络计划
单代号搭接网络计划的核心思想是将网络中的各个设备统一标识和连接起来，
使得网络中的数据能够顺利传输和交换。

在实际应用中，可以通过给每个网络设备分配一个唯一的代号，然后使用这些代号来建立网络连接和进行数据传输。

这样一来，就可以实现网络设备之间的互联互通，同时也能够方便地进行网络管理和故障排查。

在进行单代号搭接网络计划时，需要考虑网络规模、设备类型、数据传输需求
等因素。

首先，需要对网络中的设备进行分类和标识，确定每个设备的代号和功能。

然后，根据网络的拓扑结构和数据传输需求，设计合理的代号搭接方案，确保网络中的各个设备能够有效地连接和通信。

最后，需要进行网络测试和调试，验证代号搭接方案的可行性和稳定性，确保网络能够正常运行。

单代号搭接网络计划的优势在于可以简化网络管理和维护，降低网络运营成本。

通过统一的代号标识和连接方式，可以减少网络配置和维护的复杂性，提高网络的可管理性和稳定性。

同时，也能够降低网络设备的部署和维护成本，提升网络的整体效率和性能。

因此，单代号搭接网络计划在实际应用中具有非常广泛的应用前景和市场需求。

总之，单代号搭接网络计划是一种非常重要和有效的网络规划方法，可以帮助
企业和组织构建高效、稳定的网络环境。

通过合理设计和实施单代号搭接方案，可以简化网络管理和维护，降低网络运营成本，提高网络的可靠性和性能，是网络规划中的重要环节。

希望本文对单代号搭接网络计划有所启发，为实际应用提供参考和指导。

流水施工实例：单代号搭接网络计划一、基本概念在前面所述的双代号、单代号网络图中，工序之间的关系都是前面工作完成后，后面工作才能开始，这也是一般网络计划的正常连接关系。

当然，这种正常的连接关系有组织上的逻辑关系，也有工艺上的逻辑关系。

例如:有一项工程，由两项工作组成，即工作A、工作B。

由生产工艺决定工作A完成后才能进行工作B。

但作为生产指挥者，为了加快工程进度、尽快完工，在工作面允许的情况下，分为两个施工段施工，即A1、A2，B1，B2分别组织两个专业队进行流水施工。

上面所述只是两个施工段、两个工作。

如果工作(工序)增加施工段增加的情况下，绘制出的网络图的点，箭线会更多，计算也较为麻烦。

那么能否找出一种简单的表示方法呢卜答案是肯定的。

近年来;国外产生了各种各样的搭接网络，有单代号搭接网络，也有双代号搭接网络。

这里主要介绍的是单代号搭接网络。

如果用单代号搭接网络表示上述情况，并且设A工作开始4天后，B工作才能开始。

上面的搭接是A工作开始时间限制B工作开始时间，即为开始到开始(英文缩写STS)。

除上面的开始到开始外，还有几种搭接关系，即开始到结束，结束到开始，结束到结束等。

至此，我们可以看出，单代号搭接关系可使图形大大简化。

但通过后面计算可知，其计算过程较为复杂。

二、搭接关系单代号网络图的搭接关系除了上述四种基本的搭接关系外，还有一种混合搭接关系。

下面分别介绍：(一)结束到开始表示前面工作的结束到后面工作的开始之间的时间间隔。

一般用符号"FTS"(英文Fin诂htoStan缩写)表示。

用横道图和单代号网络图表示。

A工作完成后，要有一个时间间隔B工作才能开始，例如，房屋装修工程中先油漆，后安玻璃，就必须在油漆完成后有一个干燥时间才能安玻璃。

这个关系就是FTS关系。

如果需干燥2天，即FTS二2。

当FTS二O时，即紧前工作的完成到本工作的开始之间的时间间隔为零。

这就是前面讲述的单代号、双代号网络的正常连接关系，所以，我们可以将正常的逻辑连接关系看成是搭接网络的一个特殊情况。

代号搭接网络计划每年有一道单代号搭接网络计划的题；（2008年真题）某工程单代号搭接网络计划如下图所示，节点中下方数字为工作的持续时间，其中关键工作有（）。

a．工作a和工作bb．工作b和工作dc．工作c和工作dd．工作c和工作e【答案】c【解析】首先计算各工作的最早开始时间和最早结束时间，在计算工作c的最早开始时间时出现负值，应增加虚拟的开始节点，将其与工作a和工作c节点用虚箭线相连，重新计算工作a和工作c的时间参数；再计算相邻工作之间的时间间隔，最后从结束节点返回，无时间间隔的就画，所连接的线路st→c→d→f就是关键线路，c、d两项工作为关键工作，故选c项。

具体分析过程：单代号搭接网络计划参数的计算步骤(一)计算工作的最早开始时间和最早完成时间(二)计算相邻两项工作之间的时间间隔(三)确定网络计划的计划工期(四)计算工作的总时差(五)计算工作的自由时差(六)计算工作的最迟完成时间和最迟开始时间第一步：计算工作的最早开始时间和最早完成时间工作b：根据：②相邻时距为sts时，(3-58)工作b的最早开始时间为紧前工作a最早开始时间0+开始到开始时距的3=3 根据：(3-61)工作b的最早结束时间为本工作b的最早开始时间3+持续时间6=9 工作c：根据：相邻时距为stf时，(3-60) 根据： (3-62)工作c的最早开始时间为本工作c的最早完成（结束）时间4-持续时间7=-3此时，在计算工作c的最早开始时间时出现负值，应增加虚拟的开始节点，将其与工作a和工作c节点用虚箭线相连，重新计算工作a和工作c的时间参数增加虚箭线后的步骤为：工作c：最早开始时间为0根据：工作c的最早结束时间为本工作b的最早开始时间0+持续时间5=5工作d：工作d之前有两个工作b和c，则分别按搭接关系计算最早开始时间取最大值。

根据①相邻时距为fts时，工作d的最早开始时间=紧前工作b最早完成时间9+结束到开始时距2=12根据③相邻时距为ftf时，工作d的最早完成（结束）时间=紧前工作c最早结束时间7+结束到结束时距15=22工作d的最早开始时间=为本工作b的最早完成（结束）时间22-持续时间8=1414>12，则取最大,14，即优先考虑工作c的ftf搭接关系。
