四大工艺文件顺序嘿，你要是在制造业或者对产品制造流程有点兴趣的话，那四大工艺文件顺序这事儿可太重要了，就像盖房子要先打好地基一样，这可是生产出好产品的关键呢！我先来说说这四大工艺文件都是啥吧。
有工艺流程图、工艺卡片、工序作业指导书和检验指导书。
这四个就像一个团队里的四个小伙伴，每个都有自己独特的作用，而且顺序还不能乱。
工艺流程图就像是一个探险地图。
我有个朋友叫小李，他在一家机械制造企业工作。
他刚进公司的时候，看到那工艺流程图，就像看到了一团乱麻。
可是呢，等他慢慢熟悉了，才发现这图简直就是宝藏啊。
它从一个宏观的角度把整个生产过程给画出来了，就像从高空俯瞰一条生产的长河，哪里是源头，哪里是转弯，哪里是汇入大海的地方，一目了然。
比如说要生产一个小零件，从原材料进入车间开始，经过哪些加工步骤，是先切割呢，还是先打磨，在这个流程图里都清楚得很。
这就好比你要去旅行，你得先知道你要经过哪些城市，哪条路线是最顺畅的，你要是不按照这个路线走，那可就乱套了。
这工艺流程图就是生产的路线图啊，没有它，后面的工艺文件就像是没头的苍蝇，不知道该往哪儿使力。
接着就是工艺卡片了。
这工艺卡片啊，就像是对工艺流程图这个大地图的详细标注。
我曾经和一个老师傅聊天，他就跟我说，工艺卡片就是把流程图里那些大概的步骤给细化了。
比如说，工艺流程图里只写了切割这一步，但是工艺卡片就会告诉你用什么样的切割设备，切割的速度是多少，切割的深度大概是多少等等。
这就像你在旅行的时候，地图告诉你要经过一个城市，工艺卡片就告诉你这个城市里有哪些好玩的景点，哪些地方有美食一样。
它把工艺流程图里那些笼统的东西变得具体起来，让操作工人知道具体该怎么做。
要是没有工艺卡片，光看流程图，工人就只能瞎猜，这生产出来的产品质量能好吗？肯定不行啊。
工序作业指导书就更细致了，这简直就是手把手教你怎么做的说明书。
我记得有一次去一家电子厂参观，看到那些工人在生产电子产品。
他们面前就放着工序作业指导书，每一个步骤都写得清清楚楚，就像妈妈教小孩系鞋带一样，一步一步的。
汽车生产四大工艺流程及工艺文件一、工艺基础—概念1、工艺即加工产品的方法(手段、过程)。
是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。
2、工艺规程规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）。
3、工艺文件指导工人操作和用于生产、工艺管理的各种技术文件。
是企业组织生产、计划生产和进行核算的重要技术参数。
4、工艺参数为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。
5、工艺装备产品制造过程中所用的各种工具的总称。
包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。
6、工艺卡片(或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。
他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。
包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。
7、物料清单（BOM）用数据格式来描述产品结构的文件。
8、外协件明细表填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。
9、外购工具明细表填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。
11、材料消耗工艺定额汇总表将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。
12零部件转移卡填写各装配工序零、部件图号（代号）名称规格等的一种工艺。
二、工艺基础—管理1、工艺管理内容包括：产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。
汽车生产四大工艺流程及工艺文件一、工艺基础—概念1、工艺即加工产品的方法（手段、过程）.是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法.2、工艺规程规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）。
3、工艺文件指导工人操作和用于生产、工艺管理的各种技术文件。
是企业组织生产、计划生产和进行核算的重要技术参数。
4、工艺参数为达到加工产品预期的技术指标,工艺过程中选用和控制的有关量，如电流、电极压力压等。
5、工艺装备产品制造过程中所用的各种工具的总称.包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。
6、工艺卡片（或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。
他以工序为单元，详细说明产品（或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。
包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。
7、物料清单（BOM）用数据格式来描述产品结构的文件。
8、外协件明细表填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。
9、外购工具明细表填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件.11、材料消耗工艺定额汇总表将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件.12零部件转移卡填写各装配工序零、部件图号（代号)名称规格等的一种工艺。
二、工艺基础-管理1、工艺管理内容包括：产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。

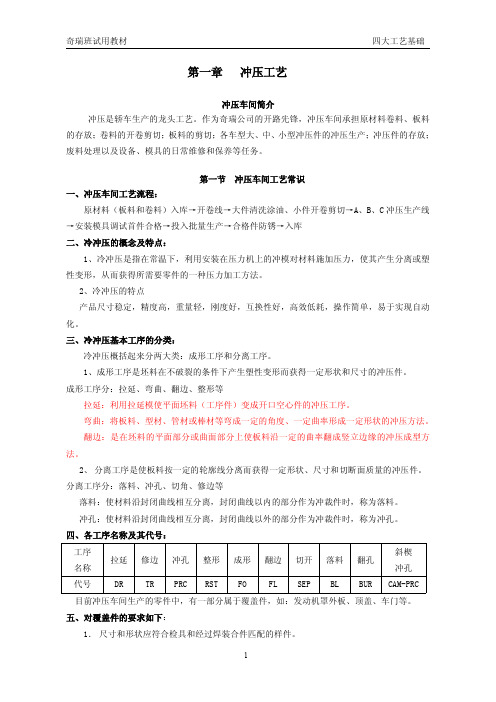

在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)1、冲压工艺冲压是所有工序的第一步。
先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。
每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。
b、冲压工序可分为四个基本工序：冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。
因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。
2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。
汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。
装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
目标：生产出各种车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板,厚度在至不等;这一卷卷的钢板,接下来就将会发生神奇的变化;首先要把整卷钢板裁剪成大小不等的几块后,分类整理,以便有各自不同的用处;大小不等的钢材,要经过一道切边工序;然后分配到各个冲压机上,进行下一步工序;平整的钢材经过冲压机重新塑造,被压制成车身上的各种冲压部件;压制好的前翼子板,整齐放在成品区待用;压制成型的车辆侧车身至此,一批批的汽车钢板就变成了形状结构复杂的车身零部件;接下来他们就被送到了焊接车间,进入了下一道工序;第二道：焊接工艺目标：将各种车身冲压部件焊接成完成的车身每一道焊接完成后,工人师傅都要仔细检查焊接情况;哈弗的车身焊接还大量运用了工业机器人,这大大提高了效率并降低了失误的风险;车身焊接完成后,还要再进一步检查焊接情况;在确认了焊接没有问题之后,白车身就将被送入涂装车间进行下一道工序;目标：防止车身锈蚀,使车身具有靓丽外表组装完成的车身,被吊装到喷漆车间,先进行电泳防锈处理;电泳防锈处理完毕后,工人们还要清理车身表面,发现是否有缺陷,为下一步即将到来的喷漆做准备;由于油漆含有大量有毒物质,而且人工喷漆效率低、浪费油漆,因此哈弗喷漆工艺已经由机器人来完成了;至此车身涂装工艺就结束了,喷涂完毕的车身将被送到总装车间进行最后一道工序;第四道：总装工艺目的：将车身、底盘和内饰等各个部分组装到一起,形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成;但是我们有必要了解一下底盘总成是怎么组装的,因此先从哈弗的大梁开始;在哈弗的大梁上需要安装转向系统和其他不易安装的部件;这个工序是给车辆安装悬架连杆等部件;安装后备胎支架再下来,发动机和变速箱是作为一个动力总成来整体安装的;安装传动前后传动轴和排气管安装好轮胎的底盘,就可以降到地面上了,接下来就是等待车壳的吊装;底盘段暂时告一段落,国内生产的越野车,基本上都是非承载式车身;也就是说,车身不承载全车的受力,因此这些越野车都带有底盘;有了坚固的底盘,才可以更好的进行越野活动; 而在底盘段组装的同时,车身和内饰件也在紧锣密鼓地组装当中……从喷漆车间中,利用传送链条,将喷好漆的车壳吊装到总装车间的内饰工段,进行内饰的安装;安装门内密封条等内饰件安装后门锁扣等以及B、C柱的内装饰;安装发动机舱隔音防火墙安装整车控制电路,在底板上预埋线束,安装仪表台总成等安装全车底板隔音、门板和安全带等将内饰流水线上安装好的车身,吊装到底盘工段,然后进行组合,进行下一道的工序;在地沟中把车辆的底盘和车身结合牢固接下来安装仪表台上的一些电控设备、手刹和6碟CD等安装后排座椅安装方向盘和其他内饰件安装前门内芯板等安装前排扶手箱安装前排座椅,这个步骤要放到后面,这样才有利于前排工作时空间的利用这样一来,内饰部分基本上就完工了;现在的哈弗已经是一台完整的车了,但它并不能现在就走上运输的板车,还有一些工序等着它;第五道：检测目标：发现生产装配过程中潜在的质量问题,尽最大可能拒绝不合格产品出厂哈弗已经基本上是一台完整的车了,但是工人师傅们还要保证它不能带病出厂;因此要打开发动机仓,把里面的部件检查一遍然后加注防冻液、助力油、玻璃水和润滑油等必需液体对车身侧面进行预热,这是要干什么呢原来是为了在预热部位安装侧面防擦条虽然喷涂过程中,漆面质量已经经过检查,但是出厂前还要检查一次,察看漆面是否在总装过程中有损坏;接下来为了检验装配过程中不出现问题,还要进行四轮定位检测;而尾气排放检测则是为了符合国家相关环保法规;经过检测合格的车辆,还要被开到淋浴房,进行密封性能测试;在这里,喷头喷出的水量比平时下暴雨的雨量还要大数倍;以此才能检验车辆的密封性能如何;经过测试合格的车,才能进行下一道工序;而不合格的车则直接返回生产线进行重装;测试合格的车辆还要在厂内的各种试车道上模拟各种路况进行检测,保证车辆出厂的质量; 试车完成后,还要开上地沟做最后的检测,看是否在试车时出现问题;最后通过了所有检测的车,被整齐摆放在停车场。
汽车生产四大工艺流程及工艺文件一、工艺基础—概念1、工艺即加工产品的方法（手段、过程）.是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法.2、工艺规程规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）.3、工艺文件指导工人操作和用于生产、工艺管理的各种技术文件。
是企业组织生产、计划生产和进行核算的重要技术参数。
4、工艺参数为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量,如电流、电极压力压等.5、工艺装备产品制造过程中所用的各种工具的总称.包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。
6、工艺卡片（或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。
他以工序为单元,详细说明产品（或零、部件）在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。
包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。
7、物料清单(BOM）用数据格式来描述产品结构的文件。
8、外协件明细表填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。
9、外购工具明细表填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。
11、材料消耗工艺定额汇总表将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件.12零部件转移卡填写各装配工序零、部件图号（代号）名称规格等的一种工艺.二、工艺基础—管理1、工艺管理内容包括：产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式.2、工艺设计过程策划（产品定义）-产品设计和开发（产品数据）—过程设计和开发—产品与过程确认—生产—（持续改进）.三、车身制造四大工艺定义及特点在汽车制造业中,冲压、焊装、涂装、总装合为四大核心技术（即四大工艺）.1、冲压工艺冲压是所有工序的第一步。
汽车生产四大工艺流程及工艺文件一、工艺基础—概念1、工艺即加工产品的方法(手段、过程)。
是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。
2、工艺规程规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）。
3、工艺文件指导工人操作和用于生产、工艺管理的各种技术文件。
是企业组织生产、计划生产和进行核算的重要技术参数。
4、工艺参数为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。
5、工艺装备产品制造过程中所用的各种工具的总称。
包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。
6、工艺卡片(或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。
他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。
包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。
7、物料清单（BOM）用数据格式来描述产品结构的文件。
8、外协件明细表填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。
9、外购工具明细表填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。
11、材料消耗工艺定额汇总表将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。
12零部件转移卡填写各装配工序零、部件图号（代号）名称规格等的一种工艺。
二、工艺基础—管理1、工艺管理内容包括：产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。
