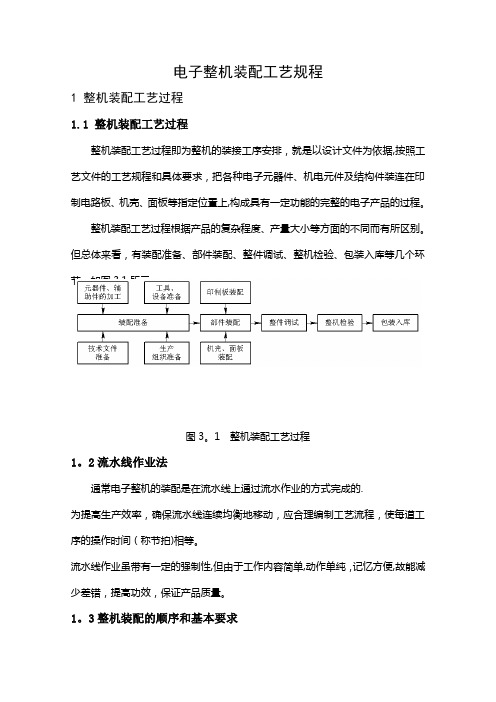

电子整机装配工艺规程1 整机装配工艺过程1.1 整机装配工艺过程整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据,按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上,构成具有一定功能的完整的电子产品的过程。
整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。
但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图3.1所示。
图3。
1 整机装配工艺过程1。
2流水线作业法通常电子整机的装配是在流水线上通过流水作业的方式完成的.为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间（称节拍)相等。
流水线作业虽带有一定的强制性,但由于工作内容简单,动作单纯，记忆方便,故能减少差错，提高功效，保证产品质量。
1。
3整机装配的顺序和基本要求1) 整机装配顺序与原则按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图3.2所示。
图3.2 整机装配顺序元件级：是最低的组装级别,其特点是结构不可分割。
插件级：用于组装和互连电子元器件。
插箱板级：用于安装和互连的插件或印制电路板部件。
箱、柜级:它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。
整机装配的一般原则是：先轻后重,先小后大，先铆后装，先装后焊,先里后外，先下后上，先平后高,易碎易损坏后装，上道工序不得影响下道工序。
2）整机装配的基本要求（1) 未经检验合格的装配件（零、部、整件）不得安装，已检验合格的装配件必须保持清洁。
(2）认真阅读工艺文件和设计文件，严格遵守工艺规程。
装配完成后的整机应符合图纸和工艺文件的要求。
（3）严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接（4）装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。
液晶电视机整机工艺流程概述1. 原材料采购：液晶电视机的生产原材料包括金属外壳、液晶屏、电路板、电子元件等。
工厂需要从不同的供应商采购这些原材料，并进行严格的质量检验。
2. 外壳加工：首先对外壳进行加工处理，包括切割、冲压、抛光和喷涂等工艺，以使外观光滑、美观。
3. 电路板制作：根据设计图纸，制作液晶电视所需的电路板，包括主板、电源板、音频板、视频处理板等，并进行元器件的焊接和组装。
4. 液晶屏组装：将生产好的液晶屏与电路板、灯管、反射板等进行组装，形成完整的显示部件。
5. 整机装配：组装其他部件，包括音箱、遥控器接收器、接口插孔、按钮等，并进行整机组装和测试。
6. 电池组装：将电源板、电源适配器等组装并进行电源线的连接，确保电视机能够正常使用。
7. 质量检验：进行整机的电器性能、外观、声音以及功能等多个方面的检验，确保产品质量符合标准。
8. 包装：将检验合格的液晶电视机进行包装，并贴上产品标签、防护胶带，最后进行打包装箱。
总的来说，液晶电视机的整机工艺流程包括原材料采购、外壳加工、电路板制作、液晶屏组装、整机装配、电池组装、质量检验和包装等多个环节，通过严格的工艺流程控制和质量检验，确保生产出优质的液晶电视产品。
液晶电视机的整机生产工艺是一个复杂的系统工程，需要对每个环节进行严格的管理和控制，以确保产品的质量和性能达到标准。
以下将详细介绍液晶电视机整机生产工艺的相关内容。
9. 零部件加工：在整机装配过程中，各种零部件的加工尤为重要。
这些零部件包括外壳、支架、面板、按钮、遥控器等。
在加工过程中，需要使用各种机械设备和工具进行切割、折弯、冲压、打孔、精密加工等工艺，以确保零部件的精确度和质量。
10. 清洁处理：在组装过程中，所有的零部件和组件都需要经过清洁处理，以保证整机的外观质量。
清洁处理通常包括除油、除尘、清洗、烘干等环节，以达到产品外观质量和卫生标准。
11. 组件装配：包括主板、电源板、音频板、视频处理板、灯管、反射板等组件的装配。
电子整机装配工艺规程1 整机装配工艺过程1.1 整机装配工艺过程整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。
整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。
但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图3.1所示。
图3.1 整机装配工艺过程1.2流水线作业法通常电子整机的装配是在流水线上通过流水作业的方式完成的。
为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间(称节拍)相等。
流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。
1.3整机装配的顺序和基本要求1) 整机装配顺序与原则按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图3.2所示。
图3.2 整机装配顺序元件级：是最低的组装级别，其特点是结构不可分割。
插件级：用于组装和互连电子元器件。
插箱板级：用于安装和互连的插件或印制电路板部件。
箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。
整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。
2)整机装配的基本要求(1) 未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。
(2) 认真阅读工艺文件和设计文件，严格遵守工艺规程。
装配完成后的整机应符合图纸和工艺文件的要求。
(3) 严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接(4) 装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。
液晶电视机整机工艺流程概述1. 引言液晶电视机已经成为现代家居中不可或缺的电子产品之一。
随着技术的不断发展和进步，液晶电视机的生产工艺也在不断优化和改进。
本文将概述液晶电视机整机的生产工艺流程，并介绍其中的关键环节。
2. 制造流程2.1 面板制造液晶电视机的面板制造是整个制造流程的核心环节。
液晶面板是由两片玻璃之间夹着一层液晶材料制成的。
制造过程包括以下几个主要步骤：•液晶混合和注入：将液晶原料混合均匀后，通过注射装置将液晶原料注入两片玻璃之间的空气腔。
•玻璃基板处理：对两片玻璃基板进行清洗和涂覆各种功能层，如导电层、色彩滤光层等。
•面板组装：将两片处理过的玻璃基板和注入液晶的基板组装在一起，形成液晶面板。
•液晶面板测试：对制造好的液晶面板进行测试，确保其质量符合要求。
2.2 驱动电路制造液晶电视机的驱动电路是控制和驱动液晶面板显示的关键组件。
驱动电路制造的主要步骤包括：•印刷电路板(PCB)制造：将电路连接图纸转化为实际的电路板，通过把金属膜覆盖在绝缘基板上，形成导线和其他元件之间的连接。
•电路板组装：将制造好的电路板与其他元器件（如芯片、电容、电感等）进行组装，形成完整的驱动电路。
•电路测试：对组装好的驱动电路进行测试，并修正任何故障或缺陷。
2.3 外壳组装液晶电视机的外壳组装通常包括以下步骤：•外壳注塑：将注塑原料通过注塑机注入到模具中，制造出液晶电视机的外壳。
•外壳组装：将制造好的外壳与面板组装在一起，并进行各种连接，如连接扬声器、连接电源等。
•外壳装饰：对外壳进行磨砂、喷漆、印刷等装饰处理，以提高外观质量和吸引消费者。
2.4 调试和测试在液晶电视机的整机制造过程中，调试和测试是非常重要的环节，以确保整机的性能和质量符合要求。
这一过程通常包括以下几个步骤：•电源负载和开机测试：将电视机接通电源，检验电视机的开机功能和正常使用时的电源负载情况。
•图像和声音测试：通过播放各种图像和声音内容，测试电视机的图像和声音质量。
