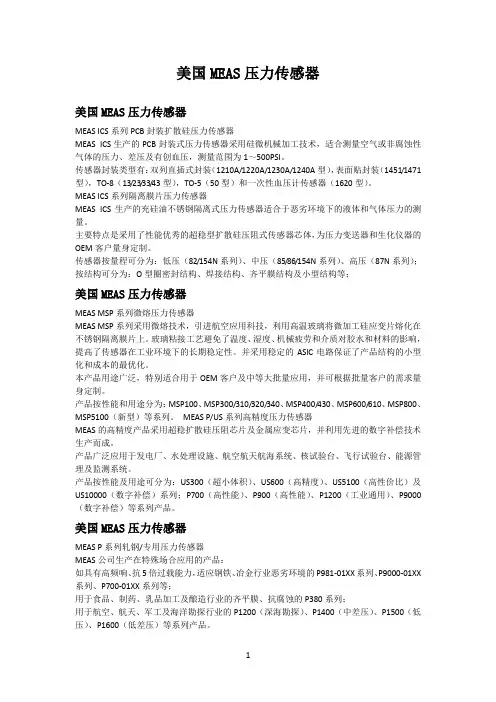

MEAS ICS系列PCB封装扩散硅压力传感器
MEAS ICS生产的PCB封装式压力传感器采用硅微机械加工技术，适合测量空气或非腐蚀性气体的压力、差压及有创血压，测量范围为1～500PSI。
传感器封装类型有：双列直插式封装（1210A/1220A/1230A/1240A型），表面贴封装（1451/1471型），TO-8（13/23/33/43型），TO-5（50型）和一次性血压计传感器（1620型）。
MEAS ICS系列隔离膜片压力传感器
MEAS ICS生产的充硅油不锈钢隔离式压力传感器适合于恶劣环境下的液体和气体压力的测量。
主要特点是采用了性能优秀的超稳型扩散硅压阻式传感器芯体，为压力变送器和生化仪器的OEM客户量身定制。
传感器按量程可分为：低压（82/154N系列）、中压（85/86/154N系列）、高压（87N系列）；按结构可分为：O型圈密封结构、焊接结构、齐平膜结构及小型结构等；
美国MEAS压力传感器
MEAS MSP系列微熔压力传感器
MEAS MSP系列采用微熔技术，引进航空应用科技，利用高温玻璃将微加工硅应变片熔化在不锈钢隔离膜片上。玻璃粘接工艺避免了温度、湿度、机械疲劳和介质对胶水和材料的影响，提高了传感器在工业环境下的长期稳定性。并采用稳定的ASIC电路保证了产品结构的小型化和成本的最优化。
本产品用途广泛，特别适合用于OEM客户及中等大批量应用，并可根据批量客户的需求量身定制。
产品按性能和用途分为：MSP100、MSP300/310/320/340、MSP400/430、MSP600/610、MSP800、MSP5100（新型）等系列。MEAS P/US系列高精度压力传感器
MEAS的高精度产品采用超稳扩散硅压阻芯片及金属应变芯片，并利用先进的数字补偿技术生产而成。
产品广泛应用于发电厂、水处理设施、航空航天航海系统、核试验台、飞行试验台、能源管理及监测系统。
产品按性能及用途可分为：US300（超小体积）、US600（高精度）、US5100（高性价比）及US10000（数字补偿）系列；P700（高性能）、P900（高性能）、P1200（工业通用）、P9000（数字补偿）等系列产品。
美国MEAS压力传感器
MEAS P系列轧钢/专用压力传感器
MEAS公司生产在特殊场合应用的产品：
如具有高频响、抗5倍过载能力，适应钢铁、冶金行业恶劣环境的P981-01XX系列、P9000-01XX 系列、P700-01XX系列等；
用于食品、制药、乳品加工及酿造行业的齐平膜、抗腐蚀的P380系列；
用于航空、航天、军工及海洋勘探行业的P1200（深海勘探）、P1400（中差压）、P1500（低压）、P1600（低差压）等系列产品。
采用超稳系列硅压阻芯体，适应于水箱液位和其它液位测量的LM系列及LP系列静压式液位传感器。
MEAS Entran动态压力传感器
MEAS Entran主要以生产小型及微型动态压力传感器为主。
主要应用于航空风洞测试、发动机测试台、汽车安全系统、卫星导航、生物医疗测试系统等应用领域。
美国MEAS压力传感器
美国MEAS压力传感器
品牌：美国精量MEAS
型号：EPX压力传感器
种类：压力
材料：聚合物
材料物理性质：磁性材料
材料晶体结构：多晶
制作工艺：集成
输出信号模拟型
防护等级-- 线性度--（%F.S.）
迟滞--（%F.S.）重复性--（%F.S.）
灵敏度-- 漂移--
分辨率--
以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查
看《JJG669—12 美国MEAS广州南创传感器事业部检定规程》
