一、实验目的1. 理解信号卷积的概念及其物理意义。
2. 掌握信号卷积的图解方法及结果分析。
3. 通过实验加深对信号处理中卷积运算的理解和应用。
二、实验原理信号卷积是信号处理中一个重要的概念，它描述了两个信号相互作用的结果。
卷积运算可以表示为：y(t) = x(t) h(t)其中，y(t)是输出信号，x(t)是输入信号，h(t)是系统的冲激响应。
卷积运算的物理意义是将信号分解为冲激信号之和，借助系统的冲激响应，求解系统对任意激励信号的零状态响应。
三、实验仪器与设备1. 双踪示波器2. 信号发生器3. 信号源及频率计模块4. 数字信号处理模块5. 计算机及MATLAB软件四、实验数据1. 输入信号x(t)（1）方波信号：周期为T，幅度为A。
（2）三角波信号：周期为T，幅度为A。
2. 冲激响应h(t)（1）矩形脉冲信号：宽度为τ，幅度为B。
（2）高斯脉冲信号：标准差为σ，幅度为B。
3. 输出信号y(t)（1）方波信号与矩形脉冲信号的卷积（2）三角波信号与高斯脉冲信号的卷积五、实验步骤1. 使用信号发生器产生方波信号、三角波信号、矩形脉冲信号和高斯脉冲信号。
2. 将信号输入数字信号处理模块，进行信号处理。
3. 使用双踪示波器观察输入信号、冲激响应和输出信号的波形。
4. 使用MATLAB软件对信号进行卷积运算，并与示波器观察到的波形进行对比分析。
六、实验结果与分析1. 方波信号与矩形脉冲信号的卷积输入信号x(t)为方波信号，冲激响应h(t)为矩形脉冲信号。
根据卷积公式，输出信号y(t)为：y(t) = x(t) h(t) = A (u(t) - u(t-τ))其中，u(t)为单位阶跃函数。
从示波器观察到的波形可以看出，输出信号y(t)为方波信号，且周期与输入信号相同。
MATLAB仿真结果与示波器观察到的波形一致。
2. 三角波信号与高斯脉冲信号的卷积输入信号x(t)为三角波信号，冲激响应h(t)为高斯脉冲信号。

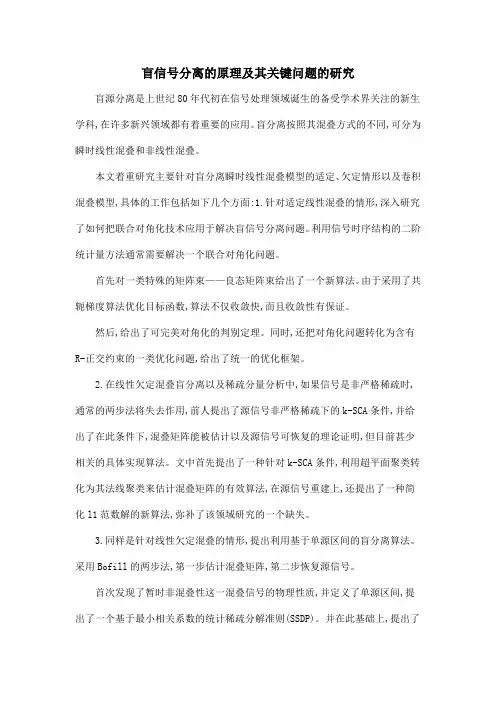

盲信号分离的原理及其关键问题的研究盲源分离是上世纪80年代初在信号处理领域诞生的备受学术界关注的新生学科,在许多新兴领域都有着重要的应用。
盲分离按照其混叠方式的不同,可分为瞬时线性混叠和非线性混叠。
本文着重研究主要针对盲分离瞬时线性混叠模型的适定、欠定情形以及卷积混叠模型,具体的工作包括如下几个方面:1.针对适定线性混叠的情形,深入研究了如何把联合对角化技术应用于解决盲信号分离问题。
利用信号时序结构的二阶统计量方法通常需要解决一个联合对角化问题。
首先对一类特殊的矩阵束——良态矩阵束给出了一个新算法。
由于采用了共轭梯度算法优化目标函数,算法不仅收敛快,而且收敛性有保证。
然后,给出了可完美对角化的判别定理。
同时,还把对角化问题转化为含有R-正交约束的一类优化问题,给出了统一的优化框架。
2.在线性欠定混叠盲分离以及稀疏分量分析中,如果信号是非严格稀疏时,通常的两步法将失去作用,前人提出了源信号非严格稀疏下的k-SCA条件,并给出了在此条件下,混叠矩阵能被估计以及源信号可恢复的理论证明,但目前甚少相关的具体实现算法。
文中首先提出了一种针对k-SCA条件,利用超平面聚类转化为其法线聚类来估计混叠矩阵的有效算法,在源信号重建上,还提出了一种简化l1范数解的新算法,弥补了该领域研究的一个缺失。
3.同样是针对线性欠定混叠的情形,提出利用基于单源区间的盲分离算法。
采用Bofill的两步法,第一步估计混叠矩阵,第二步恢复源信号。
首次发现了暂时非混叠性这一混叠信号的物理性质,并定义了单源区间,提出了一个基于最小相关系数的统计稀疏分解准则(SSDP)。
并在此基础上,提出了非完全稀疏性的问题。
现有的最短路径法、l1范数解和SSDP算法仅适用于稀疏源而不适宜非完全稀疏源。
针对两个观测信号的情形,提出了统计非稀疏准则(SNSDP)。
该准则将信号分成若干区间,用源的相关性判断各区间是否非完全稀疏,并在非完全稀疏和稀疏的区间采取不同的源恢复策略。
一、实验目的1. 理解卷积的概念及其物理意义。
2. 掌握卷积运算的原理和方法。
3. 通过实验加深对卷积运算在实际应用中的理解。
二、实验原理1. 卷积的定义：卷积是一种线性运算，它描述了两个信号在时域上的相互作用。
对于两个连续时间信号f(t)和g(t)，它们的卷积定义为：F(t) = ∫f(τ)g(t-τ)dτ其中，F(t)是卷积结果，f(τ)是信号f(t)的任意时刻的值，g(t-τ)是信号g(t)在时刻t-τ的值。
2. 卷积的性质：卷积具有交换律、结合律和分配律等性质。
其中，交换律是指f(t)和g(t)的卷积与g(t)和f(t)的卷积相等；结合律是指三个信号f(t)、g(t)和h(t)的卷积可以分别进行两两卷积后再进行一次卷积；分配律是指一个信号与两个信号的卷积等于该信号分别与两个信号卷积后的和。
三、实验内容1. 实验一：连续时间信号卷积实验（1）选用信号：选取两个连续时间信号f(t)和g(t)，其中f(t)为矩形脉冲信号，g(t)为指数衰减信号。
（2）卷积计算：根据卷积的定义，计算f(t)和g(t)的卷积F(t)。
（3）结果分析：观察F(t)的波形，分析卷积结果的物理意义。
2. 实验二：离散时间信号卷积实验（1）选用信号：选取两个离散时间信号f[n]和g[n]，其中f[n]为单位阶跃信号，g[n]为矩形脉冲信号。
（2）卷积计算：根据离散时间信号卷积的定义，计算f[n]和g[n]的卷积F[n]。
（3）结果分析：观察F[n]的波形，分析卷积结果的物理意义。
3. 实验三：MATLAB仿真实验（1）选用信号：选取两个连续时间信号f(t)和g(t)，其中f(t)为正弦信号，g(t)为余弦信号。
（2）MATLAB编程：利用MATLAB的信号处理工具箱，编写程序实现f(t)和g(t)的卷积运算。
（3）结果分析：观察MATLAB仿真得到的卷积结果，分析其物理意义。
四、实验结果与分析1. 实验一：连续时间信号卷积实验（1）实验结果：通过计算得到f(t)和g(t)的卷积F(t)的波形。
一、实验目的通过本次实验，加深对卷积算法的理解，掌握离散时间系统中的卷积运算方法，并学会使用MATLAB进行卷积运算的仿真。
二、实验原理卷积是一种线性时不变（LTI）系统的数学运算，用于描述系统输入信号与系统冲激响应的卷积结果。
在离散时间系统中，卷积运算可以表示为：\[ y[n] = \sum_{k=-\infty}^{\infty} x[k]h[n-k] \]其中，\( y[n] \) 是系统的输出信号，\( x[k] \) 是系统的输入信号，\( h[n] \) 是系统的冲激响应，\( n \) 是时间变量。
MATLAB提供了`conv`函数来进行卷积运算，其语法为：\[ y = conv(x, h) \]其中，\( x \) 和 \( h \) 分别是输入信号和冲激响应的向量。
三、实验内容1. 创建输入信号和冲激响应使用MATLAB创建一个简单的输入信号 \( x[n] \) 和一个冲激响应 \( h[n] \)。
```matlab% 创建输入信号 x[n] = cos(2pi0.5n)n = 0:100;x = cos(2pi0.5n);% 创建冲激响应 h[n] = u[n] - u[n-10]h = [ones(1,10), zeros(1,90)];```2. 进行卷积运算使用`conv`函数进行卷积运算，并绘制输入信号、冲激响应和输出信号的图形。
```matlab% 进行卷积运算y = conv(x, h);% 绘制图形figure;subplot(3,1,1);stem(n, x);title('输入信号 x[n]');subplot(3,1,2);stem(n, h);title('冲激响应 h[n]');subplot(3,1,3);stem(n, y);title('输出信号 y[n]');```3. 分析卷积结果分析卷积结果，观察输出信号的特性，并与理论预期进行对比。
信号的卷积实验报告
《信号的卷积实验报告》
在现代通信系统中，信号的处理是至关重要的。
信号的卷积是一种常用的信号
处理方法，通过将两个信号进行卷积运算，可以得到新的信号，从而实现信号
的处理和分析。
在本实验中，我们将对信号的卷积进行实验，以探索其在通信
系统中的应用和意义。
实验过程如下：首先，我们准备了两个输入信号，分别为信号A和信号B。
然后，我们将这两个信号进行卷积运算，得到输出信号。
接着，我们对输出信号
进行分析，观察其频谱特性和时域特性。
最后，我们将对实验结果进行总结和
讨论，探讨信号的卷积在通信系统中的实际应用。
通过实验，我们发现信号的卷积可以实现信号的滤波、信号的延迟和信号的叠
加等功能。
在通信系统中，信号的卷积可以用于信号的编码和解码、信道的均
衡和信号的复原等方面。
因此，信号的卷积在通信系统中具有重要的意义和应
用价值。
总之，通过本次实验，我们对信号的卷积有了更深入的理解，并认识到其在通
信系统中的重要性。
希望通过这篇实验报告，能够让更多的人了解信号的卷积，并对其在通信系统中的应用有更清晰的认识。
一、实验目的1. 理解信号卷积的概念及其物理意义。
2. 掌握信号卷积的计算方法，包括连续卷积和离散卷积。
3. 分析卷积运算在信号处理中的应用，如信号滤波、信号重构等。
二、实验原理1. 信号卷积的概念信号卷积是指两个信号x(t)和h(t)的乘积在时间域上的积分。
卷积运算可以描述信号之间的相互作用和影响，对于信号处理、通信系统、控制系统等领域具有重要的应用。
2. 卷积的数学表示（1）连续卷积设x(t)和h(t)为两个连续信号，它们的卷积y(t)可以表示为：y(t) = ∫[x(τ)h(t-τ)]dτ（2）离散卷积设x[n]和h[n]为两个离散信号，它们的卷积y[n]可以表示为：y[n] = ∑[x[k]h[n-k]]3. 卷积的性质（1）交换律：x(t) h(t) = h(t) x(t)（2）结合律：(x(t) h(t)) g(t) = x(t) (h(t) g(t))（3）分配律：x(t) (h(t) + g(t)) = x(t) h(t) + x(t) g(t)（4）卷积的导数：d/dt(x(t) h(t)) = x(t) d/dt(h(t))三、实验仪器与设备1. 双踪示波器2. 信号源3. 信号处理模块4. 计算机5. MATLAB软件四、实验内容与步骤1. 连续信号卷积实验（1）选择两个连续信号，如方波信号和三角波信号。
（2）利用示波器观察两个信号的波形。
（3）通过计算机计算两个信号的卷积，并观察卷积结果的波形。
2. 离散信号卷积实验（1）选择两个离散信号，如单位阶跃信号和单位冲激信号。
（2）利用示波器观察两个信号的波形。
（3）通过计算机计算两个信号的卷积，并观察卷积结果的波形。
3. 卷积运算在信号处理中的应用实验（1）信号滤波：选择一个信号，如含噪声的信号，通过卷积运算实现滤波操作，去除噪声。
（2）信号重构：选择一个信号，如被压缩的信号，通过卷积运算实现信号重构，恢复原始信号。
五、实验结果与分析1. 连续信号卷积实验结果通过实验，我们可以观察到连续信号卷积的结果。

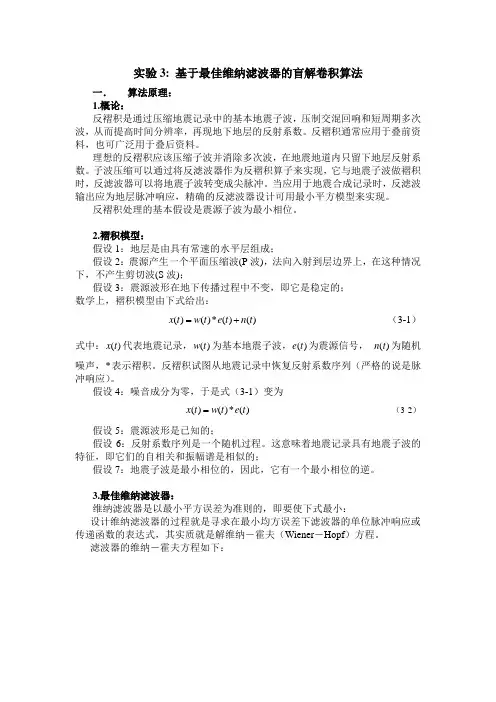

实验3:基于最佳维纳滤波器的盲解卷积算法一．算法原理：1.概论：反褶积是通过压缩地震记录中的基本地震子波，压制交混回响和短周期多次波，从而提高时间分辨率，再现地下地层的反射系数。
反褶积通常应用于叠前资料，也可广泛用于叠后资料。
理想的反褶积应该压缩子波并消除多次波，在地震地道内只留下地层反射系数。
子波压缩可以通过将反滤波器作为反褶积算子来实现，它与地震子波做褶积时，反滤波器可以将地震子波转变成尖脉冲。
当应用于地震合成记录时，反滤波输出应为地层脉冲响应，精确的反滤波器设计可用最小平方模型来实现。
反褶积处理的基本假设是震源子波为最小相位。
2.褶积模型：假设1：地层是由具有常速的水平层组成；假设2：震源产生一个平面压缩波(P波)，法向入射到层边界上，在这种情况下，不产生剪切波(S波)；假设3：震源波形在地下传播过程中不变，即它是稳定的；数学上，褶积模型由下式给出：x t w t e t n t=+（3-1）()()*()()式中：()n t为随机e t为震源信号，()x t代表地震记录，()w t为基本地震子波，()噪声，*表示褶积。
反褶积试图从地震记录中恢复反射系数序列（严格的说是脉冲响应）。
假设4：噪音成分为零，于是式（3-1）变为=（3-2）x t w t e t()()*()假设5：震源波形是已知的；假设6：反射系数序列是一个随机过程。
这意味着地震记录具有地震子波的特征，即它们的自相关和振幅谱是相似的；假设7：地震子波是最小相位的，因此，它有一个最小相位的逆。
3.最佳维纳滤波器：维纳滤波器是以最小平方误差为准则的，即要使下式最小：设计维纳滤波器的过程就是寻求在最小均方误差下滤波器的单位脉冲响应或传递函数的表达式，其实质就是解维纳－霍夫（Wiener－Hopf）方程。
滤波器的维纳－霍夫方程如下：（3-3）式中，i r ，i a 和i g （0,1,2,...1i n =-）分别为输入子波的自相关、维纳滤波系数和期望输出与输入子波的互相关。

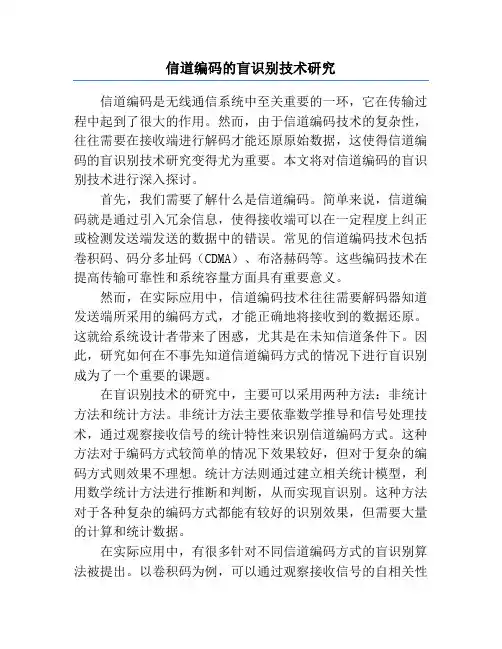

信道编码的盲识别技术研究信道编码是无线通信系统中至关重要的一环，它在传输过程中起到了很大的作用。
然而，由于信道编码技术的复杂性，往往需要在接收端进行解码才能还原原始数据，这使得信道编码的盲识别技术研究变得尤为重要。
本文将对信道编码的盲识别技术进行深入探讨。
首先，我们需要了解什么是信道编码。
简单来说，信道编码就是通过引入冗余信息，使得接收端可以在一定程度上纠正或检测发送端发送的数据中的错误。
常见的信道编码技术包括卷积码、码分多址码（CDMA）、布洛赫码等。
这些编码技术在提高传输可靠性和系统容量方面具有重要意义。
然而，在实际应用中，信道编码技术往往需要解码器知道发送端所采用的编码方式，才能正确地将接收到的数据还原。
这就给系统设计者带来了困惑，尤其是在未知信道条件下。
因此，研究如何在不事先知道信道编码方式的情况下进行盲识别成为了一个重要的课题。
在盲识别技术的研究中，主要可以采用两种方法：非统计方法和统计方法。
非统计方法主要依靠数学推导和信号处理技术，通过观察接收信号的统计特性来识别信道编码方式。
这种方法对于编码方式较简单的情况下效果较好，但对于复杂的编码方式则效果不理想。
统计方法则通过建立相关统计模型，利用数学统计方法进行推断和判断，从而实现盲识别。
这种方法对于各种复杂的编码方式都能有较好的识别效果，但需要大量的计算和统计数据。
在实际应用中，有很多针对不同信道编码方式的盲识别算法被提出。
以卷积码为例，可以通过观察接收信号的自相关性和互相关性来进行识别。
对于CDMA码来说，可以通过观察接收信号的功率谱密度和相关信号的相位特性来进行识别。
同时，为了使盲识别技术能够更好地应用于实际系统，还可以结合机器学习和人工智能等技术进行研究。
例如，可以采用神经网络等方法，通过对大量数据样本的学习和训练，来实现对不同信道编码方式的自动识别和分类。
这种方法可以提高识别的准确性和鲁棒性，但需要大量的数据样本和计算资源。
综上所述，信道编码的盲识别技术在无线通信系统中具有重要的研究和应用价值。
