NGS(氮气发生器) BITE

高纯氮气发生器的原理如何前言随着科技的不断进步，氮气的应用越来越广泛，比如在半导体制造、食品保鲜、焊接等方面都有重要的用途。

而高纯氮气，对于一些更为专业的领域，如制药、光学等，需要更高的气体纯度。

因此，高纯氮气发生器应运而生。

那么，高纯氮气发生器的原理又是什么呢？纯氮气的概念首先，需要明确“高纯氮气”的概念。

通常，高纯氮气是指氮气中除氮元素（N2）外，其它杂质含量极低的气体。

根据不同的应用领域，氮气的纯度要求也不同，比如，分析实验室中需要99.999%的高纯氮气，而一些一般工业用途则只需要99%以上即可。

高纯氮气发生器的工作原理高纯氮气发生器通过一定的物理或化学反应，将空气中的杂质分离，从而得到更纯净的氮气。

不同类型的高纯氮气发生器也有不同的工作原理，下面列举几种常见的：膜分离膜分离法是利用纤维膜或聚合物膜将气体与杂质分离开的技术。

在高纯氮气发生器中，气体在经过一些膜时，会将杂质分离出来，得到更高纯度的氮气。

压缩吸附压缩吸附法是通过吸附剂对氮气中的杂质进行吸附，从而得到较高纯度的氮气。

压缩吸附法的原理是通过周期性的压缩和减压，将气体中的杂质吸附在吸附剂上，并将纯净的氮气从吸附剂中释放出来。

膜化学法膜化学法是通过化学反应将氮气中的杂质进行处理，从而得到更高纯度的氮气。

膜化学法的原理是，通过将氮气和某种气体在膜中进行反应，将其中的杂质分离出来，从而得到更纯净的氮气。

除了以上几种方法，还有一些其它的技术，如冷凝法、电解法等。

不同的工作原理也导致不同的设备类型和功耗规模，在选择高纯氮气发生器时，需要根据实际需求进行选择。

结语以上，是高纯氮气发生器的原理介绍。

高纯氮气发生器的出现，为各个领域提供了更加稳定和高质量的气体源，为科学技术和工业进步提供了坚实的支撑。

氮气发生器技术参数
氮气发生器（Nitrogen Generator）是一种用于产生高纯度氮气（Nitrogen）的设备。

它通过对空气进行分离和净化，去除其中的氧气、
水汽等杂质，从而获得高纯度的氮气。

氮气发生器广泛应用于各个领域，
包括化工、电子、医疗、化验以及食品和饮料等行业。

1.氮气纯度：
氮气发生器的一个主要功能就是产生高纯度的氮气。

常见的氮气纯度
要求有：99.5%、99.9%、99.99%、99.999%等。

不同的应用场合对氮气纯
度的要求各不相同，因此氮气发生器的技术参数中通常会标明其最大纯度。

2.氮气流量：
氮气流量是指氮气发生器在单位时间内产生的氮气量，常用单位为升
/分钟（L/min）或立方米/小时（m3/h）。

氮气发生器的氮气流量大小需
要根据实际需求来选择，通常有各种不同的规格可供选择。

3.进气压力：
氮气发生器通常需要依靠空气来产生氮气，所以对于空气进气的压力
要求也是一个重要的技术参数。

常见的进气压力有：0.7-1.0MPa、0.8-
1.2MPa等。

通常情况下，压力越高，氮气发生器的产气效率越高。

4.能耗：
5.噪音：
6.控制方式：
7.运行稳定性：
以上是氮气发生器的一些常见技术参数，不同厂家和型号的氮气发生器可能在这些参数上会有所差异。

在选择氮气发生器时，需要根据实际需求和应用场景来综合考虑这些参数，并选择适合的设备。

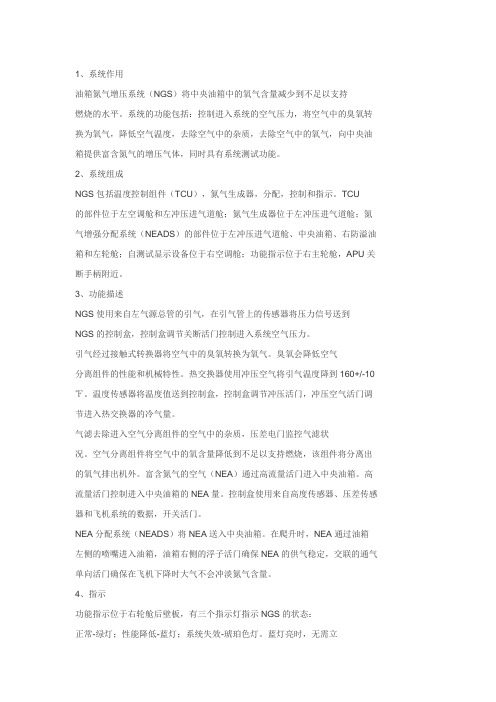

1、系统作用油箱氮气增压系统（NGS）将中央油箱中的氧气含量减少到不足以支持燃烧的水平。

系统的功能包括：控制进入系统的空气压力，将空气中的臭氧转换为氧气，降低空气温度，去除空气中的杂质，去除空气中的氧气，向中央油箱提供富含氮气的增压气体，同时具有系统测试功能。

2、系统组成NGS包括温度控制组件（TCU），氮气生成器，分配，控制和指示。

TCU的部件位于左空调舱和左冲压进气道舱；氮气生成器位于左冲压进气道舱；氮气增强分配系统（NEADS）的部件位于左冲压进气道舱、中央油箱、右防溢油箱和左轮舱；自测试显示设备位于右空调舱；功能指示位于右主轮舱，APU关断手柄附近。

3、功能描述NGS使用来自左气源总管的引气，在引气管上的传感器将压力信号送到NGS的控制盒，控制盒调节关断活门控制进入系统空气压力。

引气经过接触式转换器将空气中的臭氧转换为氧气。

臭氧会降低空气分离组件的性能和机械特性。

热交换器使用冲压空气将引气温度降到160+/-10 ℉。

温度传感器将温度值送到控制盒，控制盒调节冲压活门，冲压空气活门调节进入热交换器的冷气量。

气滤去除进入空气分离组件的空气中的杂质，压差电门监控气滤状况。

空气分离组件将空气中的氧含量降低到不足以支持燃烧，该组件将分离出的氧气排出机外。

富含氮气的空气（NEA）通过高流量活门进入中央油箱。

高流量活门控制进入中央油箱的NEA量。

控制盒使用来自高度传感器、压差传感器和飞机系统的数据，开关活门。

NEA分配系统（NEADS）将NEA送入中央油箱。

在爬升时，NEA通过油箱左侧的喷嘴进入油箱，油箱右侧的浮子活门确保NEA的供气稳定，交联的通气单向活门确保在飞机下降时大气不会冲淡氮气含量。

4、指示功能指示位于右轮舱后壁板，有三个指示灯指示NGS的状态：正常-绿灯；性能降低-蓝灯；系统失效-琥珀色灯。

蓝灯亮时，无需立即采取措施，但必须记录故障；琥珀色灯亮时，需人工关闭锁定NGS关断活门，记录故障。

氮气发生器的操作维护与保养氮气发生器是一种用来产生高纯度氮气的装置，广泛应用于医疗、电子、化工等领域。

为了保证氮气发生器的正常运行和延长其使用寿命，正确的操作维护和保养十分重要。

本文将介绍氮气发生器的操作维护与保养方法，以确保其高效稳定地运行。

首先，正确的操作是保证氮气发生器正常工作的关键。

在启动氮气发生器前，需要先检查电源和氮气发生器的电气连接是否安全可靠。

确保电气系统正常后，才能插入电源并启动氮气发生器。

此外，在操作过程中，需要仔细阅读和遵守氮气发生器的使用手册，了解操作步骤和安全注意事项。

保持操作环境整洁，防止灰尘和异物进入氮气发生器内部。

其次，定期维护是保持氮气发生器正常运行的关键。

每隔一段时间，需要对氮气发生器进行检查和维护。

首先，要检查氮气发生器的滤芯和膜元件是否需要更换，以确保氮气质量的稳定和纯度的提高。

其次，需要清洁氮气发生器的内部部件，以去除积尘和异物。

定期清洗也可避免部件堵塞和腐蚀。

最后，要定期检查氮气发生器的管路连接是否松动或泄漏，以及电气部件是否正常工作。

此外，合理使用氮气发生器也能延长其使用寿命。

首先，要根据实际需求合理选择氮气发生器的型号和规格，避免过度使用或过剩使用。

其次，要控制好氮气发生器的运行时间和频率，避免长时间高负荷使用，以减轻设备的磨损和损坏。

此外，要注意避免氮气发生器的过度运行危害，例如避免氮气发生器长时间处于高温、高压和高湿环境，以及避免频繁启停等操作。

避免这些危害因素将有助于延长氮气发生器的使用寿命。

最后，定期保养是确保氮气发生器健康运行的必要手段。

除了日常维护外，定期保养还包括更换氮气发生器的重要部件。

一般来说，膜元件和滤芯的寿命有限，并且会随着使用时间的增加而逐渐降低氮气发生器的性能。

因此，需要根据使用情况定期更换这些部件，以确保氮气发生器的正常工作。

同时，定期保养还包括对氮气发生器的性能和功能进行全面检查，以及进行必要的维修和调整。

总之，氮气发生器的操作维护和保养对于确保其正常运行和延长使用寿命至关重要。

氮气发生器技术参数和配置1.技术参数：-纯度：氮气发生器可提供不同纯度的氮气，通常有95%、97%、99%、99.9%等不同纯度选项。

-流量：氮气发生器的流量范围通常从1立方米/小时到1000立方米/小时或更大，根据用户的需求和应用领域确定。

-压力：氮气发生器的工作压力通常在0.5MPa到1.0MPa之间，根据需要可以调整。

-能耗：氮气发生器的能耗一般在0.6-0.8千瓦时/立方米，具体取决于氮气纯度、流量和工作压力等因素。

2.配置：-空压机：氮气发生器通常需要配备一台空压机，用来生成压缩空气。

空压机通常采用旋转式或活塞式，具备高效、稳定的特点。

-空气处理系统：通过空气处理系统，可以去除压缩空气中的水分、油污和杂质等，以保证获取干净和稳定的气体源。

-分离设备：氮气发生器主要通过分离技术将空气中的氧气和氮气分离开。

常见的分离设备有吸附剂和膜分离器等，能够高效地将氮气纯度提升到所需水平。

-控制系统：氮气发生器配备了精确的控制系统，能够实时监测氮气纯度、流量和压力等参数，并进行自动调节和控制。

3.其他技术特点：-稳定性：氮气发生器能够稳定地提供所需的氮气纯度和流量，在长时间运行过程中具备良好的稳定性。

-可靠性：氮气发生器通过设计和优化，确保设备具备高度的可靠性和安全性，能够满足各种工业应用的需求。

-高效性：氮气发生器采用先进的技术和设计，能够实现高效的气体分离和纯化，提高氮气的产量和纯度。

-经济性：氮气发生器具备较低的能耗和维护成本，相对于传统的氮气供应方式（如气瓶和液氮），具备更高的经济性。

总结：氮气发生器作为一种能够提供高纯度、稳定、经济的氮气供应设备，具备广泛的应用前景。

其技术参数和配置根据用户需求和应用领域的不同而有所差异。

在选择和使用氮气发生器时，需要综合考虑所需纯度、流量、压力以及能耗等因素，并进行合理的配置和操作。

氮气发生器基本原理发生器工作原理对于空气发生器原理，我们先来看看氢气发生器：以二次蒸馏水为原材料，添加10%KOH作为电解质，产生99.999%的高纯氢气，电解质接受新型恒流开关电源，依据用户实际用气量调整输出电流，从而实现流量自动跟踪.并设有过压保护装置，确保使用确定安全。

氮气发生器基本原理：接受现代燃料电池技术，先将空气中的O2在外加电源的作用下与H2O反应生成OH—，然后在电场力作用下，实现气液分别，最后将OH—还原成O2和H2O，从而将空气中的N2和O2分别。

化学式：O2+2H2O+4e=4OH—；由于接受了优化设计的催化剂，使用提纯后的N2中残氧量极低（3ppm以下），如再经过后期脱氧处理，残养量可进一步降低1ppm以下，因此可以充分各种检测器对载气纯度的要求。

其它微量杂质如CO、H2O等接受物理吸附方法去除。

空气发生器原理就是这些。

空气发生器的开机：1.检察氮气开关阀处于“关”位置（向内）；2.打开空气源开关，空气和氮气压力渐渐上升；3.待空气，氮气压力升至确定时，打开氢气和氮气电源开关；4.待氮气排空30分钟以后，打开氮气开关阀，此时氮气流量由气相色谱仪掌控；氢气在流量指示为“000”后可以使用，流量也由气相色谱仪掌控。

空气发生器的关机：关机次序刚好相反，即先关氮气开关阀，再依次关氮气，氢气和空气电源开关。

单独使用氢气时，应先开空气电源开关；单独使用氮气时，也需同时打开氢气电源开关。

注意液体高度，在接近下限时应适时添加蒸馏水，但不要超过上限.建议每半年更换一次电解质.请勿在无液状态下开启氮气或氢气电源开关。

注意干燥管内变色硅胶的颜色，变为粉红色后应适时更换，方法参见说明书。

臭氧发生器的臭氧技术原理这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用广泛的臭氧发生器。

臭氧发生器臭氧技术原理臭氧除臭原理：臭氧的氧化本领极强，其氧化还原电位仅次于氟，在其应用中紧要用这一特性能可快速分解产生臭味及其它气味的物质，如胺硫化氢甲琉醇等，臭氧使其氧化分解，生成无毒无气味的小分子物质。

B-737NG的NGS系统NGS（Nitrogen Generation System）氮气发生系统，是B-737NG上新加装的系统，本文将简要介绍其工作。

1NGS 系统作用氮气发生系统（NGS）是波音公司为了保障飞机燃油系统安全性，且根据2008年7月FAA发布的法规“要求飞机制造厂家必须提供必要的措施来降低全部或者部分位于机身内部燃油箱的可燃性。

”的要求加装的系统。

NGS系统利用左、右发动机引气供到LEFT Pneumatic Mainfold的热引气生成NEA（nitrogen enriched air，富氮气体）和OEA（Oxygen Enriched Air，富氧空气）；而OEA通过左空调的冲压排气管路被排放到外界大气，同时NEA被供到飞机的中央油箱，起到阻燃、防爆和增压的作用。

NOTE：正常空气的氮、氧比例为：氮78℅，氧21℅；而NEA的氮、氧比例大约为：氮90℅，氧9℅。

（其系统组成如图1所示）2NGS系统工作原理NGS系统主要应用了膜分离技术，将引自发动机的空气分为富氮气体和富氧气体，然后将富氮气体充入邮箱，置换油箱中的空气，将油箱内氧气含量降低至9%以下，它可以在整个飞行过程不断地提供惰性气体，从而达到防火防爆的目的。

NGS系统由热控组件（TCU-Thermal Control Unit）、空气分离系统、富氮空气分配系统（NEADS）组成。

如图1所示，NGS系统使用来自左侧气源总管的引气为中央油箱供气。

引气流经过热控组件TCU后被调节为合适压力与温度的空气，之后再经过空气分离系统将富氮空气分离出来，随后被输送入分配系统，并通过中央油箱左边爬升活门的喷嘴进入到中央油箱中。

同时，NGS系统控制器通过收集处理飞机系统的各种数据来控制NGS系统的正常运转。

图1 NGS原理图3NGS系统工作模式NGS的工作是完全自动，不需要机组的任何操作。

同时，NGS在地面是不工作，其只有在空中才工作。

液质联用氮气发生器液质联用氮气发生器是一种新型的实验室设备，它可以为液质联用技术提供高纯度的氮气，以保证实验数据的准确性和可靠性。

本文将从液质联用技术的基本原理、氮气的生产方式、液质联用氮气发生器的工作原理和优点等方面进行详细介绍。

一、液质联用技术的基本原理液质联用技术是一种先进的分析测试技术，它将高效液相色谱（HPLC）和质谱联用（MS）技术结合起来，可以实现对复杂混合物的高灵敏度、高分辨率、高选择性的分析和检测。

其基本原理是将样品通过高效液相色谱柱进行分离，然后将分离出的化合物通过离子源产生离子，并通过质谱仪进行检测和分析。

二、氮气的生产方式氮气是一种常见的惰性气体，它在分析测试中具有重要的作用。

目前，氮气的生产方式主要有以下几种：1、压缩空气分离法：将空气经过压缩、冷却、脱水等处理后，通过分子筛吸附剂将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

2、膜分离法：将空气经过压缩、冷却、脱水等处理后，通过特殊的膜分离装置将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

3、液态空气分馏法：将空气经过压缩、冷却、脱水等处理后，通过液态空气分馏装置将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

三、液质联用氮气发生器的工作原理液质联用氮气发生器是一种专门为液质联用技术提供高纯度氮气的设备。

其工作原理主要分为两个部分：1、氮气发生部分：氮气发生部分主要由压缩空气分离装置、膜分离装置、液态空气分馏装置等组成，可以将压缩空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

2、氮气净化部分：氮气净化部分主要由气相色谱柱、气相色谱检测器等组成，可以对氮气进行进一步的净化和分离，以保证氮气的纯度和稳定性。

四、液质联用氮气发生器的优点液质联用氮气发生器具有以下几个优点：1、高纯度：液质联用氮气发生器可以通过氮气发生部分和氮气净化部分的联合作用，得到高纯度、稳定的氮气，以保证实验数据的准确性和可靠性。

2、易操作：液质联用氮气发生器的操作相对简单，只需要将压缩空气接入发生器即可。

三种氮气发生器的工作原理发生器工作原理氮气发生器紧要由电解系统、压力掌控系统、净化系统和显示系统构成。

氮气发生器能否很好地应用于气相色谱分析试验，与发生器的原理有很大关系。

氮气发生器的工作原理大致分为三种：1.以电化学分别法和物理吸附法相结合的方式；2.接受中空纤维膜分别；3.接受气相色谱技术用新型合成分子筛分别。

下面我们就实在来介绍一下：一、电化学分别法和物理吸附法：接受这种原理产生的氮气存在的问题很多。

二、接受中空纤维膜法：氮膜系统可将廉价的空气中氮从78%提高到95%以上，高可得到99.9%的纯氮。

该氮气发生器可以用于气相色谱仪做载气，仅适用于分析组分成分要求不高的行业。

三、接受气相色谱技术用新型合成分子筛分别：这是一种新型的空气分别方法，它以压缩空气为原材料，合成分子筛为吸附剂，气相色谱分别吸附流程,在常温低压下,利用空气中的氧和氮在分子筛中的扩散速度不同,把氧和氮加以分别,氮气的纯度和产气量可按客户需要调整。

关于空气发生器的那些原理特点及注意事项空气发生器接受阶段程序掌控技术及气体逐级冷凝分别净化技术。

在任何情况下，都能安静平稳开机运行，输出优质纯洁气体；压力、流量均可调，是一种理想的小型气源设备。

由压缩机，检测电控及压控、稳压系统，缓冲罐，气液冷凝、分别、净化、干燥等几大部分构成，各部分有机搭配，以使空气泵运行牢靠，供气纯洁。

技术参数：输出流量：0—3000ml/min；0—5000ml/min输出压力：0—0.3MPa输出功率：160W；180W电源电压：220V±10% 50HZ外形尺寸：420mm×240mm×370mm（L×W×H）整机重量：22Kg空气发生器的原理试验室使用的空气要求严格，为能确保试验正常进行，需要对日常生活中我们接触的空气进行处理，这样才能被使用，从而“诞生”了空气发生器!空气发生器代替了原来传统使用的高压空气瓶。

东宇实验室用氮气发生器原理
东宇实验室用氮气发生器原理
氮气是实验室中常用的气体之一，它可以用于保护实验室中的化学试剂，防止其受到空气中的氧气和水分的影响。

在实验室中，通常使用
氮气发生器来制备氮气。

东宇实验室用氮气发生器是一种高效、安全、环保的氮气制备设备，它的原理如下：
1. 原料气体
东宇实验室用氮气发生器的原料气体是空气。

空气中含有78%的氮气
和21%的氧气，以及其他气体。

氮气发生器通过分离空气中的氮气和
氧气来制备氮气。

2. 分离原理
氮气发生器采用的是压力摩擦吸附（PSA）技术。

该技术利用吸附剂
对气体的亲和力不同，将氮气和氧气分离。

在氮气发生器中，有两个
吸附罐，一个用于吸附氮气，一个用于吸附氧气。

当空气通过吸附罐时，氧气被吸附在吸附剂上，而氮气则通过吸附罐，被收集起来。

3. 氮气纯度
氮气发生器可以制备高纯度的氮气，通常可以达到99.999%的纯度。

这种高纯度的氮气可以满足实验室中大部分的需求。

4. 设备优势
东宇实验室用氮气发生器具有以下优势：
（1）高效：氮气发生器可以连续制备氮气，不需要等待气瓶更换。

（2）安全：氮气发生器不需要气瓶，避免了气瓶在运输和使用过程中可能出现的安全问题。

（3）环保：氮气发生器不需要消耗大量的能源，对环境的影响较小。

总之，东宇实验室用氮气发生器是一种高效、安全、环保的氮气制备
设备，它的原理是利用压力摩擦吸附技术将空气中的氮气和氧气分离。

该设备可以制备高纯度的氮气，满足实验室中大部分的需求。
