浅析PQ191-HGN-500E氮气发生器技术参数

氮气发生器工作原理
氮气发生器工作原理是通过压缩空气中的氮气分子与氧气分子分离，从而得到纯净的氮气。

氮气发生器通常由以下几个组成部分构成：压缩空气系统、分离系统和纯化系统。

1. 压缩空气系统：空气首先经过一个压缩机，将空气压缩到一定的压力。

这个压力通常在7-9个大气压之间。

2. 分离系统：压缩空气进入分离系统后，通过分子筛和膜分离等技术，将氮气和氧气分离开来。

分子筛是一种具有特定孔径大小的材料，可以根据分子的大小将氮气分子和氧气分子分离开来。

膜分离则是利用氮气和氧气在通过特定材料薄膜时的不同渗透性，将两者分离开来。

3. 纯化系统：在分离系统的输出端，得到的氮气需要经过纯化处理。

这主要包括去除杂质和降低湿度。

杂质可以通过吸附剂或化学反应剂去除，湿度可以通过干燥装置去除。

最后，通过这些步骤得到的纯净氮气便可供使用。

氮气发生器的工作原理依赖于压缩空气中氮气和氧气的物理和化学特性的差异，从而利用分离技术将两者分离开来。

这种方法提供了一种可靠、经济、可持续的氮气来源。

常用三种气体发生器的结构特点分析及操作规程常用三种气体发生器的结构特点分析近年来随着国民经济的不断进展，气相色谱仪这种分析仪器应用越来越普及，生产气相色谱仪气体发生器的厂家也来越多，市场竞争更加激烈，加之近年原材料的价格不断攀升，从而负气体发生器的性能指标、产品质量也更加参差不齐。

下面就是总结出的市场上常用的三种气体发生器的结构、特点做简单的分析。

一、氮气发生器氮气发生器从制氮原理上来分有中空纤维膜分别法、变压吸附法、电化学分别法三种。

1）中空纤维膜分别法直接产生的氮气纯度一般在99%左右，流量范围为0～10升/min,市场价格大约在几万到十万。

2）变压吸附法直接产生的氮气流量范围更宽，纯度一般也99%,市场价格大约在10万内。

3）电化学分别法直接产生的氮气流量在0.3～0.5L/min,氧含量可以掌控在几个ppm，气体露点依据吸附剂效能可以达到—55℃。

价格为1万左右。

目前国内配套气相色谱仪的氮气发生器紧要是该类型的。

电化学分别法的氮气来自于在电解分别池,空气中的杂质气体经过电离池后,在电解液和贵金属及电场作用下被分别。

电离池内电解液紧要为KOH或NaOH与蒸馏水配制而成,某些厂家为了降低制造本钱，选用低价格的劣质不锈钢，造成电离池极易损坏，并降低了氮气的纯度，影响到仪器的正常使用。

同时，电化学分别法制造氮气还要求整个系统有完善的压力掌控，否则在蓦地断电停机时，电解分别池内没有电场的作用，空气不能被分别，输出将的是大量的空气。

二、高纯氢发生器目前市场上为气相色谱配套的氢气发生器按电解膜材料分紧要有碱石棉膜、离子膜、钯金属膜三种。

碱石棉膜价格低廉、使用便利、便于维护；离子膜价格稍高、且目前国内此项技术不太成熟、同时离子膜对电解水质要求较高，水的电导率不高时会产生离子膜“中毒现象，更换离子膜的用度也比较高。

钯管制氢价格高、以300ML/MIN的输出量计算，价格大约在4万元左右。

若使用不当、会使钯金属表面氧化，造成电解率下降，影响正常的使用。

氮气发生器使用方法氮气发生器是一种用于产生高纯度氮气的设备，广泛应用于实验室、工业生产和医疗领域。

正确的使用方法可以确保设备的正常运行和氮气的高纯度输出。

下面将介绍氮气发生器的使用方法。

一、设备准备1. 将氮气发生器放置在通风良好的地方，远离易燃易爆物品，并保持设备周围的清洁。

2. 检查设备的电源线是否连接良好，确保设备接地可靠。

3. 确认设备的压力表显示为零，并检查压力表是否正常工作。

二、氮气发生器操作1. 打开氮气发生器的电源开关，并等待设备启动。

2. 调节设备的压力控制阀，使之逐渐增加到设定值。

一般来说，氮气发生器的输出压力范围为0.5-10bar，根据具体需求进行调节。

3. 打开氮气发生器的进气阀门，使氮气发生器开始吸入空气。

注意，进气空气应为干燥无油的空气，否则会影响氮气的纯度。

4. 当压力表显示达到设定压力时，说明氮气发生器已经正常工作，开始产生高纯度氮气。

5. 当需要停止使用氮气时，首先关闭氮气发生器的进气阀门，然后调节压力控制阀，将输出压力调至零，最后关闭氮气发生器的电源开关。

三、设备维护1. 定期清洁氮气发生器的进气过滤器，防止灰尘和杂质进入设备。

2. 检查氮气发生器的压力表和压力控制阀是否正常工作，如有异常及时更换或修理。

3. 对氮气发生器进行定期的保养和维修，以确保设备的长期稳定运行。

四、注意事项1. 使用氮气发生器时，应遵循相关的安全操作规程，确保人身安全。

2. 在操作氮气发生器时，应注意设备的工作状态，确保设备正常运行，避免发生故障或事故。

3. 当设备长时间不使用时，应将氮气发生器的电源开关关闭，避免不必要的能源浪费。

以上就是氮气发生器的使用方法。

通过正确的操作和维护，可以保证氮气的高纯度输出，满足实验、工业和医疗领域的需求。

在使用过程中，务必注意安全，并定期进行设备的保养和维修，以延长设备的使用寿命。

希望以上内容能对您有所帮助。

氮气发生器技术参数
氮气发生器（Nitrogen Generator）是一种用于产生高纯度氮气（Nitrogen）的设备。

它通过对空气进行分离和净化，去除其中的氧气、
水汽等杂质，从而获得高纯度的氮气。

氮气发生器广泛应用于各个领域，
包括化工、电子、医疗、化验以及食品和饮料等行业。

1.氮气纯度：
氮气发生器的一个主要功能就是产生高纯度的氮气。

常见的氮气纯度
要求有：99.5%、99.9%、99.99%、99.999%等。

不同的应用场合对氮气纯
度的要求各不相同，因此氮气发生器的技术参数中通常会标明其最大纯度。

2.氮气流量：
氮气流量是指氮气发生器在单位时间内产生的氮气量，常用单位为升
/分钟（L/min）或立方米/小时（m3/h）。

氮气发生器的氮气流量大小需
要根据实际需求来选择，通常有各种不同的规格可供选择。

3.进气压力：
氮气发生器通常需要依靠空气来产生氮气，所以对于空气进气的压力
要求也是一个重要的技术参数。

常见的进气压力有：0.7-1.0MPa、0.8-
1.2MPa等。

通常情况下，压力越高，氮气发生器的产气效率越高。

4.能耗：
5.噪音：
6.控制方式：
7.运行稳定性：
以上是氮气发生器的一些常见技术参数，不同厂家和型号的氮气发生器可能在这些参数上会有所差异。

在选择氮气发生器时，需要根据实际需求和应用场景来综合考虑这些参数，并选择适合的设备。

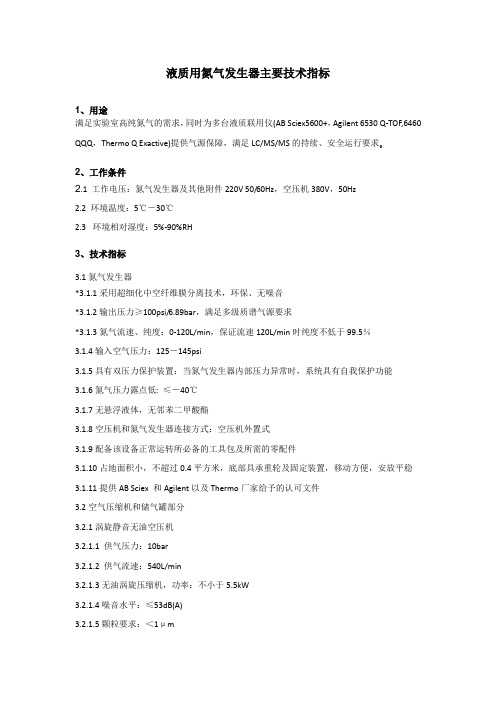

液质用氮气发生器主要技术指标1、用途满足实验室高纯氮气的需求，同时为多台液质联用仪(AB Sciex5600+，Agilent 6530 Q-TOF,6460 QQQ，Thermo Q Exactive)提供气源保障，满足LC/MS/MS的持续、安全运行要求。

2、工作条件2.1 工作电压：氮气发生器及其他附件220V 50/60Hz，空压机380V，50Hz2.2 环境温度：5℃－30℃2.3 环境相对湿度：5%-90%RH3、技术指标3.1氮气发生器*3.1.1采用超细化中空纤维膜分离技术，环保、无噪音*3.1.2输出压力≥100psi/6.89bar，满足多级质谱气源要求*3.1.3氮气流速、纯度：0-120L/min，保证流速120L/min时纯度不低于99.5％3.1.4输入空气压力：125－145psi3.1.5具有双压力保护装置：当氮气发生器内部压力异常时，系统具有自我保护功能3.1.6氮气压力露点低: ≤－40℃3.1.7无悬浮液体，无邻苯二甲酸酯3.1.8空压机和氮气发生器连接方式：空压机外置式3.1.9配备该设备正常运转所必备的工具包及所需的零配件3.1.10占地面积小，不超过0.4平方米，底部具承重轮及固定装置，移动方便，安放平稳3.1.11提供AB Sciex 和Agilent以及Thermo厂家给予的认可文件3.2空气压缩机和储气罐部分3.2.1涡旋静音无油空压机3.2.1.1 供气压力：10bar3.2.1.2 供气流速：540L/min3.2.1.3无油涡旋压缩机，功率：不小于5.5kW3.2.1.4噪音水平：≤53dB(A)3.2.1.5颗粒要求：＜1μm3.2.1.6低噪音、高效率、低耗能3.2.1.7 运动部件、反复冲击少，可靠性高，寿命长3.2.2不锈钢储气罐0.6 m3/10KG3.2.3配置进口冷干机3.2.4配置进口过滤器4、维修质保4.1设备安装调试在买方指定的地点完成安装调试，并配合买方进行测试验收。

制氮机规格技术参数
1. 制氮机型号: ZN-XXX
2. 氮气纯度：≥99.9%
3. 氮气流量范围：X - Y Nm^3/h（具体数值根据实际需求评估）
4. 进气压力：≥0.6 MPa
5. 进气温度：≤40°C
6. 出气压力：0.4 - 0.8 MPa（可调）
7. 制氮机耗电功率：X kW
8. 制氮机工作电压：XXX V/Hz（根据实际需求提供）
9. 制氮机噪音水平：≤XX dB
10. 氮气露点：-XX°C
11. 制氮机启动时间：≤X 分钟
12. 制氮机压力损失：≤0.02 MPa
13. 制氮机操作方式：自动控制/手动调节可选
14. 外观尺寸：根据实际需求提供
15. 制氮机重量：根据实际需求提供
16. 制氮机工作环境要求：温度范围X - Y°C，湿度范围X - Y%（无凝结水）
17. 制氮机主要部件：空气压缩机、冷干机、吸附器、冷凝器、膜组件等
18. 制氮机安全保护措施：过压保护、缺水保护、过载保护等
19. 制氮机预计使用寿命：X - Y 年
20. 制氮机供应商服务范围：安装调试、培训操作人员、定期维护保养等
以上规格技术参数仅供参考，请根据实际需求和产品供应商提供的具体信息进行确认。

氮气发生器的使用发生器如何操作氮气发生器是一种先进的气体分别技术，以优质进口碳分子筛（CMS）为吸附剂，接受常温下变压吸附原理（PSA）分别空气制取高纯度的氮气。

氮发生器操作简单氮气发生器是一种先进的气体分别技术，以优质进口碳分子筛（CMS）为吸附剂，接受常温下变压吸附原理（PSA）分别空气制取高纯度的氮气。

氮发生器操作简单只要一按开关便可以源源不绝的生产出高纯度的氮气，运行稳定牢靠，可24小时无人值守，在无需任何监管和最低保养的情况下无故障地运行，它替代了传统的氮气罐。

从安全性能方面来考虑氮气发生器以低压状态产生氮气，替代高压瓶或液氮罐。

氮气发生器的使用方法：1、接通电源，将氮气发生器出气口与质谱进气口用管路连接好，打开氮气发生器显示屏上的开关（注意将氮气发生器后面的阀门打开）；2、注意察看氮气发生器出气口压力和氮气纯度，出气口压力一般在7bar左右，氮气纯度要大于99%；3、质谱使用结束后，待Desolvation Temp降至60°C以下，再关掉API GAS；4、最后关氮气发生器。

应用领域介绍：电子：在精密电子行业，精密仪器的生产和处理需要高纯度氮气。

食品：需要防水及防氧处理的食品、水果、粮食处理中需要用到高纯氮气。

化工：化工产品生产、贮藏及运输过程中需要用到氮气。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

纯水氢气发生器的安装与使用纯水氢气发生器是一种用于氢燃料电池的自调式氢气发生器。

一、纯水氢气发生器的安装与使用1、将仪器从包装箱内取出，检查有无因运输不当而损坏，核对仪器备件，合格证及保修卡是否齐全。

燃⽓蒸汽发⽣器参数⼤全燃⽓蒸汽发⽣器参数⼤全河南冠中热能致⼒于燃⽓蒸汽发⽣器的开发、研究；⽬前设备型号参数涵盖50公⽄-500公⽄。

该产品节能环保，⽽且解决了⽤户最头疼的问题--免去了办理锅炉使⽤证的⿇烦，因为该产品的容积⼩于30L，不属于锅炉检验的范围技术特点：1、免办锅炉使⽤证的独特内部结构设计该系列产品⽔容积⼩于50L，在国家的免办锅炉使⽤证范围内，即⽆须办理锅炉使⽤证。

炉胆装有内置式汽⽔分离器，解决了蒸汽带⽔的难题，更加保证了蒸汽的优质性。

2、⾼效率的锅炉内胆结构内胆采⽤国际先进的三回程⽴式⽔管贯流式结构，烟⽓与翅⽚管充分冲刷换热，热效率达到92%以上。

将蒸汽锅炉和燃烧器作为⼀个整体来设计，这种按照锅炉特点量⾝定做的设计，是我⼚的⼀贯传统，使锅炉的燃烧系统达到最佳配⽐，是节能与环保技术的有机结合。

3、先进的全⾃动控制功能锅炉操作系统为全⾃动控制，所有的运⾏状态均可在液晶屏中⼀⽬了然。

您可以在显⽰屏中观察到燃烧器⼯作状态，锅炉⽔位状态，当前温度，给⽔泵运⾏状态，故障报警状态等，让您随时掌握锅炉运⾏状况，使⽤更放⼼。

傻⽠式⼀键控制，只需轻轻⼀按即可进⼊全⾃动运⾏状态，所有安全保护装置均开始⼯作，⽆须专⼈值守，使操作⼈员更安⼼、省⼼。

4、安全科学的结构设计配备了安全阀、压⼒控制器、⽔位控制保护器等多重连锁保护装置，绝对安全可靠，采⽤鳍⽚式⽔管贯流式炉胆结构，有效地补偿热膨胀，防⽌热胀冷缩应⼒的产⽣，使锅炉结构安全可靠，延长了使⽤寿命。

5、优质快速的蒸汽⼩⽔容积⼤蒸汽窖的独特设计，可以使您在最短的时间内获得蒸汽，内置汽⽔分离装置，确保⾼⼲度优质蒸汽。

蕿使⽤范围：洗涤熨烫：⼲洗机、⽔洗机、卧式⽔洗机、脱⽔机、洗脱两⽤机、洗⾐房、⼲洗房、烘⼲房、⼲洗店、⽔洗机、⼤型洗⾐机、蒸汽烘⼲机、⼲洗杀菌、整烫机（⼈像机）、夹烫机、洗脱两⽤机、蒸汽烫平机、烫⽃、服装熨烫洗涤烘⼲、外接蒸汽加温式⼲洗机、辊筒烫平机、单辊烫平机、双辊烫平机使配套使⽤；⾷品⾏业：⾷品⼚、饮料⼚、⾁制品⼚、酿酒⼚、⾯包房、烘培机、洗碗机、⽜奶⾼温消毒、乳化机、乳化锅、化糖锅、炒菜锅、汤锅、⽯锅鱼、煮粥、饮料灭菌、蒸馒头、蒸包⼦、蒸菜、蒸饭、蒸年糕、蒸煮⾖浆、煮茶叶、煮⾁、蒸箱、蒸笼、⾖腐机加温、⾖浆机、单门蒸饭箱、双门蒸饭箱、三门蒸饭箱、⾷堂消毒、餐具灭菌、消毒柜、单门消毒柜、包装机、夹层锅、储油罐解冻等配套使⽤；⽣物设备⾏业：发酵罐、发酵罐消毒、发酵罐空消、卧式发酵罐、啤酒发酵罐、反应釜、夹层锅、乳化机、灭菌罐、灭菌锅、灭菌器、涂装设备、学校实验室、⾼温碳化实验、热能实验测试、航空煤油加温、花卉精油萃取等配套使⽤；化⼯⾏业：反应釜加温、电镀⼚推荐、电解液保温、电镀槽加热使⽤、电缆线加温加湿、纤维罐加温加湿、活性炭加温消毒、喷丝板加湿、酸洗槽加温、磷酸盘管加温、⾼温电镀、阀门流量测试；包装⾏业：封⼝机加温、包装机加温、套标机加温、喷码机加温、烘⼲机、烫平机、⽡楞机、压板机、收缩炉加温，碗筷流⽔线⾃动包装；制药⾏业：医院专⽤、医院消毒、医院采暖、医院消毒柜、医院⾷堂、医院洗浴、制药设备加温、制药设备净化、制药环保、医疗机械消毒、制药⼯程配套、纯⽔系统配套加温、蒸煮药材、药材萃取、医院⼲洗机、医院洗⾐房消毒；清洗：⾼温蒸汽清洗、油污清洗、⽆缝管道清洗、厨房油污清洗、飞机场污渍清洗、烘⼲机清洗、油⽥设备清洗、铝合⾦模具清洗、⼯业机器清洗、发动机清洗、⽯油管道滤⽹清洗、不锈钢渡件清洗、钢化玻璃封孔清洗、⾷品模具清洗、⾷品机械清洗、烤箱烤盘清洗、运输车清洗、油罐车清洗、⼯⼚料箱料架清洗、传送带⽹链清洗、汽车零配件清洗；混凝⼟养护：桥梁建筑养护、桥梁道路养护、铁路养护、混凝⼟墩柱养护、混凝⼟养护窑、混凝⼟养护池、加温加湿养护、混凝⼟蒸养、混凝⼟保温、蒸汽养护室、梁⼚蒸汽养护、箱梁蒸养、T梁养护、搅拌机、搅拌站、⽔泥⼚、铁路养护、污⽔处理、建材⼚、空⼼砖养护、⼯艺⽯头养护、⼈造⼤理⽯养护、⽊材烘⼲、加湿器；⼤棚养殖：养殖供暖、养殖温控、猪舍养殖、鸡舍养殖、⽔产养殖、蔬菜⼤棚、花卉⼤棚、⽔果⼤棚养护、⼤棚加温加湿、蔬菜加温养护、花卉加温养护、树苗⼤棚加温、温室⼤棚、恒温⼤棚、菌菇养殖、珍稀物种防冻；洗浴供暖：蒸汽桑拿、洗浴、浴室、浴池、澡堂、会所加温、私⼈会所、娱乐会所、美容会所、理发店、学校洗浴、单位洗浴、⼯⼚⼯地洗浴、宾馆、酒店、旅馆、热⽔供暖、中央空调供暖、热⽔循环机组蒸汽供暖、散热器循环供暖、集中供暖、蒸汽供暖、蒸汽盘管供暖、地暖供暖、暖通⾏业配套、板式换热器配套；燃⽓蒸汽发⽣器产品参数：3800kcal/m3；液化⽓热值按11000kcal/kg。

制氮机主要技术指标氮气产量（Nm3/h）400氮气纯度（%）：97出口压力(Mpa)： 1.1起动时间(min) ：10装机容量(KW)：190外形尺寸：(3.0×1.1×1.4)×3 平板车数量： 3冷却水量：20t/h碳分子筛制氮机参数孙家湾矿氮气产量（Nm3/h）每台600，两台共1200 氮气纯度（%）98出口压力(Mpa) 0.5～0.65起动时间(min) 30装机容量(KW) 230五龙煤矿：氮气产量（Nm3/h）每台800，两台共1600 氮气纯度（%）98出口压力(Mpa) 0.65～0.75起动时间(min) 30装机容量(KW) 250沿程磨擦阻力计算公式•H=9.8×10-6×Q2WL/KD5---------------（1）•式中：H------管路沿程摩擦阻力损耗Pa；•L------管路长度，m；•W------氮气与空气的密度之比，为0.9672；•Q------氮气流量，m3/h;•D------氮气管内径，cm；•K------管道系数，为0.1180Mpa(3寸管)。

•②局部阻力取为沿程阻力的10%输氮管路的管径是否满足输氮要求验算公式•D=145.7(Qmax/v) --------------②•式中: Qmax---最大输氮流量，m3/min•D---注氮管路最小直径，mm;•v---管道内氮气允许流速，为20m/s氮气防灭火参数•①氮气防火纯度：根据煤矿安全规程，采空区防火注氮的氮气纯度定为≥97%。

•②氮气灭火纯度：根据重庆煤科院实验室考察，火区中明火在O2含量为3%时仍能阴燃，故注入火区中的氮气纯度应高，根据变压吸附制氮机不能制取高纯度氮气的特点，将灭火氮气纯度定为≥98.5%。

•③采空区氧化带防火惰化指标：根据煤矿安全规程，采空区氧化带防火惰化指标为O2≤7%。

•④火区注氮惰化指标：进风密闭内O2≤3%（停氮时），回风密闭内O2≤2%。

氮气发生器技术参数和配置1.技术参数：-纯度：氮气发生器可提供不同纯度的氮气，通常有95%、97%、99%、99.9%等不同纯度选项。

-流量：氮气发生器的流量范围通常从1立方米/小时到1000立方米/小时或更大，根据用户的需求和应用领域确定。

-压力：氮气发生器的工作压力通常在0.5MPa到1.0MPa之间，根据需要可以调整。

-能耗：氮气发生器的能耗一般在0.6-0.8千瓦时/立方米，具体取决于氮气纯度、流量和工作压力等因素。

2.配置：-空压机：氮气发生器通常需要配备一台空压机，用来生成压缩空气。

空压机通常采用旋转式或活塞式，具备高效、稳定的特点。

-空气处理系统：通过空气处理系统，可以去除压缩空气中的水分、油污和杂质等，以保证获取干净和稳定的气体源。

-分离设备：氮气发生器主要通过分离技术将空气中的氧气和氮气分离开。

常见的分离设备有吸附剂和膜分离器等，能够高效地将氮气纯度提升到所需水平。

-控制系统：氮气发生器配备了精确的控制系统，能够实时监测氮气纯度、流量和压力等参数，并进行自动调节和控制。

3.其他技术特点：-稳定性：氮气发生器能够稳定地提供所需的氮气纯度和流量，在长时间运行过程中具备良好的稳定性。

-可靠性：氮气发生器通过设计和优化，确保设备具备高度的可靠性和安全性，能够满足各种工业应用的需求。

-高效性：氮气发生器采用先进的技术和设计，能够实现高效的气体分离和纯化，提高氮气的产量和纯度。

-经济性：氮气发生器具备较低的能耗和维护成本，相对于传统的氮气供应方式（如气瓶和液氮），具备更高的经济性。

总结：氮气发生器作为一种能够提供高纯度、稳定、经济的氮气供应设备，具备广泛的应用前景。

其技术参数和配置根据用户需求和应用领域的不同而有所差异。

在选择和使用氮气发生器时，需要综合考虑所需纯度、流量、压力以及能耗等因素，并进行合理的配置和操作。
