液质联用仪(API3200 QTrap)之氮气发生器安装及使用

质谱氮气发生器安全操作及保养规程质谱氮气发生器是一种高性能氮气发生器，具有高气纯度、高稳定性、无噪音、无振动等优点，适用于质谱分析仪等实验室仪器设备。

为了确保质谱氮气发生器的安全操作和长期使用，以下是质谱氮气发生器安全操作及保养规程。

一、安全操作规程1.严格按照说明书的要求进行安装和操作，严禁私自修改或拆卸设备。

2.在使用前检查发生器是否处于正常运行状态，确保设备工作稳定且有充足的气压、气量。

3.使用设备时，保持通风良好、干燥、无异常气味的环境。

4.在发生器正常启动后，不得随意停止或重启设备，避免损坏设备。

5.不得使用未经授权的零部件、备件或耗材。

6.定期清洁设备，使用适当方法清扫设备表面和设备内部。

二、保养规程1.定期对设备进行维护和保养，严格按照设备保养手册的要求进行，不得随意添加或更换部件。

2.使用合适的工具和方法进行清洁维护，避免给设备带来不必要的损害。

3.定期检查设备和配件的工作情况，并确认配件的耗用情况，进行适时的更换。

4.定期校准设备，确保设备输出的氮气纯度和流量符合标准。

5.在设备处于闲置状态时，须保证设备外表干燥、清洁，避免灰尘和杂质进入。

三、常见问题1.如何检查发生器是否正常运行？检查发生器的 LED 指示灯是否正常工作，当绿色 LED 灯亮起时，它表明已经成功启动设备，并且正在向下游设备供应高质量的氮气。

当设备运行时，还可以听到蓝色的气体流动声音。

2.如何保养发生器？定期使用硅胶保护液进行清洗、保养表面。

使用棉纱和率使用异丙醇轻轻擦拭设备，最好不要使用有机溶剂进行清洗。

3.如何更换配件？在更换配件之前，需要关闭气源和电源，确保设备处于安全状态。

然后按照说明书中的步骤，逐一更换配件。

四、结论与建议为了确保质谱氮气发生器的安全操作和长期使用，建议用户在使用质谱氮气发生器的时候，要按照说明书中的安装、使用、维护和保养的规范操作，时刻保持设备清洁、干燥，配件的更新和维护要及时，避免设备因为减少设备寿命或者其他的原因，导致不必要的经济损失。

液质联用操作说明液质联用操作说明一、1.使用前先检查流动相是否充足，若不够，请及时添加。

（B瓶是甲醇，C瓶是乙腈）2.排气：把液相泵打开，将里面的开关逆时针旋转180°，打开显示器，打开软件“LCQ”，单击窗口左上角的按钮联机，单击purge 排气，待purge重新变回黑色，表明排气完成。

将液相泵开关顺时针旋转180°，直至旋不动为止。

3.选择流动相溶剂，“solvent value B”：100%（配样溶剂应与流动相保持一致），“flow rate”：0.2mlL/min，“Download”，“pump on”，“close”。

二、1.观察电喷雾源里面是否有液体排出，等有液体流出后将里面的针取出放于固定的位置。

2.点击软件窗口中的“on/standby”按钮，使其处于“on”状态。

此时窗口中会出现很多杂乱无章的峰，仪器上“scan”灯亮蓝光，表示已经接通高压电流，其余的灯亮黄绿色。

3.先用溶剂洗涤注射器，然后吸取一定量的溶剂，在“inject”状态，将注射器插入进样孔，切换成“load”状态，将注射器中的液体注入进样口，进完样之后切换到“inject”状态。

观察窗口中显示出的背景峰，重复注射溶剂，直到背景峰杂乱无章，没有出现特别明显的峰即可。

4.点击“Define scan”选择分子量范围，尽可能使需要的峰位于横坐标的中间，点击“apply”，然后点击“OK”5.点击“Acquire Date”，选择文件保存路径。

在E盘的“teachers”中选择自己导师的文件夹（没有的就自己新建一个），然后建议创建一个以日期命名的文件夹，例如：“E/teachers/wangzhaoyang/20161231”，6.进样：将化合物名字改为对应的名称，单击“start”，再点击“view”，然后再点击下窗口右上角的按钮，使其变为绿色，进样。

7.在上窗口出现峰的位置拖动鼠标，下窗口就可以显示出该处峰的具体分子量情况，同时可以不停的按“F5”对窗口显示的界面进行刷新。

氮气发生器配件使用说明书使用说明书一、产品简介氮气发生器配件是用于氮气发生器的辅助设备，旨在提高氮气发生器的性能和效率。

本使用说明书将详细介绍氮气发生器配件的组装、安装、使用和维护等相关事项，以确保用户能正确地操作和维护配件。

二、安全提示1. 在使用过程中，请严格按照产品说明书的要求进行操作，切勿违规使用。

2. 在接触配件时，务必戴上耐酸碱手套，以免对皮肤造成伤害。

3. 安装和拆卸配件时，请先切断气源和电源，确保安全操作。

4. 如遇到故障或异常情况，请立即停止使用配件，并联系售后服务中心。

三、组装与安装1. 将氮气发生器配件取出，并仔细检查是否有破损或缺陷。

2. 按照氮气发生器的说明书进行配件的组装和安装，确保每个配件连接牢固。

3. 安装完毕后，检查每个连接口是否密封，无漏气情况。

四、使用方法1. 启动氮气发生器前，请确保氧气和氮气发生器配件的阀门处于关闭状态。

2. 打开氧气和氮气发生器的阀门，并调节气压，使其符合设定要求。

3. 观察氮气发生器配件是否正常工作，如有异常，请及时关闭气源，并检查故障原因。

4. 在长时间使用配件前，请确保有足够的气源储备，以免中途中断。

五、维护与保养1. 定期检查氮气发生器配件连接处是否松动，密封是否完好，并进行必要的维护和更换。

2. 清洁配件表面时，请使用柔软的布料蘸取适量的清洁剂进行擦拭。

3. 如需要长期停用配件，请将其存放在干燥、通风的地方，并进行防尘处理。

六、故障排除1. 配件无法正常启动：检查电源线是否连接稳固，电源是否正常，如有问题请联系售后服务中心。

2. 氮气产量不稳定：检查气源是否稳定，氮气发生器是否正常工作，如有问题请联系售后服务中心。

3. 配件发生漏气：检查连接口是否松动或密封不良，如有问题请立即停用并联系售后服务中心。

七、售后服务如在使用过程中遇到任何问题或需要咨询，可随时联系我们的售后服务中心。

我们的工作人员将尽快给予解答和协助，确保您的使用顺利进行。

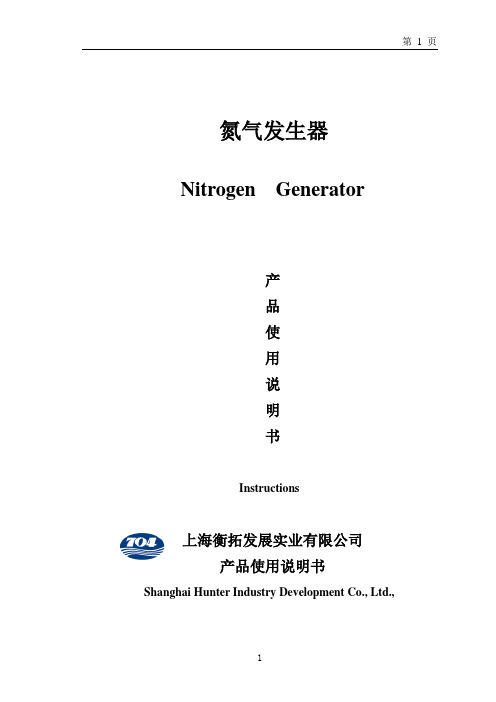

氮气发生器Nitrogen Generator产品使用说明书Instructions上海衡拓发展实业有限公司产品使用说明书Shanghai Hunter Industry Development Co., Ltd.,1前言1.1主要用途及适用范围本文件主要用于氮气发生器的操作、使用和维修保养。

本装置适用于提供≥97%纯度的合格氮气。

1.2工作条件1.2.1环境条件1)工作环境温度：15℃～36℃；2)工作环境相对湿度：60%～95％；3)大气：浅海、有盐雾；1.2.2电源1)用户提供一路电源：380V AC，3Φ，50Hz。

2)总功率：～20kW。

1.3安全要求转置有压差过滤器保护装置，具备声光报警和输出功能。

2组成和技术特征2.1组成及主要性能参数2.1.1组成氮气发生器主要由过滤器、膜分离组件、电磁阀、减压阀、电加热器、控制箱等组成。

2.1.2主要性能参数1)进气压力： 1.0MPa2)进气流量：～1615m3/h（标况）3)出口氮气压力： 0.9MPa（产氮纯度≥ 97%）4)产氮流量：≥484m3/h(标况97%纯度)2.2系统设备和主要附件、仪表的规格、型号及性能参数2.2.1膜组件1)型号：NM-510F2)性能参数a)处理量：484m3/h（标况）b)纯度：97％2.3工作原理装置启动后，空压机出口的压缩空气先进入压缩空气储罐，然后进入旋风分离器、精密级过滤器进一步除油除尘除水，接着进入空气加热器（加热温度设定为40℃），这时满足一定压力、温度和清洁度要求的压缩空气最后进入膜分离组件，因膜对不同分子量的各种气体具有不同的渗透性和渗透速率，经过膜分离组件后，氮与绝大部分氧分离开来，富氧从膜分离组件侧边孔排出，而氮气从膜的另一端流出，经过调节阀调节流量与纯度后，满足设定纯度产氮纯度≥97%的标准氮气进入氮气储罐，而非标氮气直接经过打开的气动阀从废氮管道排出。

2.4主要部件或功能单元的结构、作用及其工作原理2.4.1膜分离组件膜分离组件是利用空气中的氮气和氧气对同一中空纤维膜的渗透速率不同而将氮气和氧气分离而制取氮气的。

氮气发生器氮气发生仪安全操作及保养规程一、前言氮气发生器是一种广泛应用于实验室、医疗设备、工业生产等领域的设备，它能够通过分离空气中的氧气和氮气，产生高纯度的氮气。

在使用氮气发生器的过程中，操作人员需要严格遵守安全操作规程，以确保设备的正常运行以及人身安全。

本文将介绍氮气发生器的安全操作步骤和保养规程，帮助使用者正确、安全地操作氮气发生器。

二、安全操作规程2.1 操作前的准备工作在操作氮气发生器之前，操作人员需要进行以下准备工作：1.确保操作人员已经接受相关培训，了解氮气发生器的基本原理和操作规程。

2.检查氮气发生器的电源是否正常，确保设备的电源接地良好。

3.检查氮气发生器的空气压力是否符合要求，确保设备能够正常运行。

4.检查氮气发生器的所有安全装置是否完好，如压力表、安全阀等。

2.2 氮气发生器的操作步骤1.打开氮气发生器的电源开关，待设备启动完成后，观察压力表的指示。

2.设置所需的氮气流量和纯度，根据实际需要进行调节。

3.打开氮气发生器的出气阀门，让氮气流出。

4.使用氮气发生器的操作面板进行设定，如设定气体流量、气体压力等。

5.在操作过程中，密切观察并记录氮气发生器的运行状态，如压力变化、温度变化等。

6.当不再需要氮气时，先关闭氮气发生器的出气阀门，再关闭电源开关。

2.3 操作过程中的注意事项1.氮气发生器操作过程中，操作人员应保持专注，注意观察设备运行状态，如有异常情况及时采取措施。

2.设备开启后，操作人员应远离氮气发生器出气口，避免吸入过多氮气。

3.操作人员应穿戴防护设备，如手套、防护眼镜等，以防止意外事故的发生。

4.严禁将氮气发生器用于除气设备，以免发生爆炸等危险。

5.当需要停止氮气发生器运行时，应先关闭出气阀门，再切断电源。

三、氮气发生器的保养规程为了确保氮气发生器的正常运行和延长设备的使用寿命，操作人员需要定期对氮气发生器进行保养和维护。

3.1 定期清洁氮气发生器定期（一般为每月）对氮气发生器进行外观清洁，除去积尘和污垢。

液质联用氮气发生器液质联用氮气发生器是一种新型的实验室设备，它可以为液质联用技术提供高纯度的氮气，以保证实验数据的准确性和可靠性。

本文将从液质联用技术的基本原理、氮气的生产方式、液质联用氮气发生器的工作原理和优点等方面进行详细介绍。

一、液质联用技术的基本原理液质联用技术是一种先进的分析测试技术，它将高效液相色谱（HPLC）和质谱联用（MS）技术结合起来，可以实现对复杂混合物的高灵敏度、高分辨率、高选择性的分析和检测。

其基本原理是将样品通过高效液相色谱柱进行分离，然后将分离出的化合物通过离子源产生离子，并通过质谱仪进行检测和分析。

二、氮气的生产方式氮气是一种常见的惰性气体，它在分析测试中具有重要的作用。

目前，氮气的生产方式主要有以下几种：1、压缩空气分离法：将空气经过压缩、冷却、脱水等处理后，通过分子筛吸附剂将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

2、膜分离法：将空气经过压缩、冷却、脱水等处理后，通过特殊的膜分离装置将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

3、液态空气分馏法：将空气经过压缩、冷却、脱水等处理后，通过液态空气分馏装置将空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

三、液质联用氮气发生器的工作原理液质联用氮气发生器是一种专门为液质联用技术提供高纯度氮气的设备。

其工作原理主要分为两个部分：1、氮气发生部分：氮气发生部分主要由压缩空气分离装置、膜分离装置、液态空气分馏装置等组成，可以将压缩空气中的氧气、水蒸气等杂质去除，得到高纯度的氮气。

2、氮气净化部分：氮气净化部分主要由气相色谱柱、气相色谱检测器等组成，可以对氮气进行进一步的净化和分离，以保证氮气的纯度和稳定性。

四、液质联用氮气发生器的优点液质联用氮气发生器具有以下几个优点：1、高纯度：液质联用氮气发生器可以通过氮气发生部分和氮气净化部分的联合作用，得到高纯度、稳定的氮气，以保证实验数据的准确性和可靠性。

2、易操作：液质联用氮气发生器的操作相对简单，只需要将压缩空气接入发生器即可。

AYN-500氮气发生器一、仪器的工作原理：本仪器根据电催化法进行空气分离原理制成。

其中电解池是利用燃料电池的逆过程设计而成。

当压力稳定且纯净的原料空气进入到电解池中，空气中的氧在阴极被吸附而获得电子并与水作用生成氢氧根离子并迁移到阳极，最后在阳极处失去电子析出氧气，因此空气中的氧不断被分离只留下氮气。

再经过后级过滤、稳压、稳流处理从而得到高纯的氮气。

二、仪器的安装与使用：（一）、启用前的准备：1、将仪器从包装箱内取出，检查有无因运输不当而损坏，核对仪器备件、合格证是否齐全。

2、加电解液：①首先取出备件中的氢氧化钾150g，全部倒入容器内，然后加入去离子水或桶装纯净水1000ml充分搅拌等待电解液冷却后备用。

②用一根Φ3的气路管，一端与氮气发生器背后的空气进气口连接。

另一端与空气源的空气出口连接，不得漏气。

③打开储液桶上盖，将冷却后的电解液全部倒入储液桶内，盖上储液桶上盖浸泡25分钟（储液桶的容量为1000ml）。

④首先打开空气源的开关，这时空气源的压力在上升，（要求输入空气的压力不低于0.4MPa）氮气发生器压力随着空气源的上升也缓慢上升，当空气源的压力上升到0.4MPa，氮气发生器的压力也上升到0.4MPa。

(氮气压力比空气压力略低一点)三、仪器的自检（勿与气相色谱仪联机）1、将氮气的电源插头与电源插座连接，打开氮气发生器的开关，此时氮气发生器压力为0.4MPa，数字流量显示较大超过500以上，3分钟内应稳定在500-550之间。

2、拧紧氮气发生器出口螺帽，不能漏气。

3、氮气发生器大约在3分钟内数字流量显示逐渐降至为030以下，说明仪器系统工作正常，自检合格。

四、仪器的使用：（与气相色谱仪联机）1、旋下氮气发生器出气口的螺帽，此时仪器前面板上的竖向数值显示为500-550之间。

2、把气路管的一头首先连接仪器背后的氮气出气口上拧紧，气路管另一端连接色谱仪，这时仪器可以使用了。

3、仪器使用时应注意氮气发生器的流量显示是否与气相色谱仪的用气量一致，如氮气发生器的流量显示超出气相色谱仪的实际用量较大时，应停机检漏。

液质用氮气发生器主要技术指标1、用途满足实验室高纯氮气的需求，同时为多台液质联用仪(AB Sciex5600+，Agilent 6530 Q-TOF,6460 QQQ，Thermo Q Exactive)提供气源保障，满足LC/MS/MS的持续、安全运行要求。

2、工作条件2.1 工作电压：氮气发生器及其他附件220V 50/60Hz，空压机380V，50Hz2.2 环境温度：5℃－30℃2.3 环境相对湿度：5%-90%RH3、技术指标3.1氮气发生器*3.1.1采用超细化中空纤维膜分离技术，环保、无噪音*3.1.2输出压力≥100psi/6.89bar，满足多级质谱气源要求*3.1.3氮气流速、纯度：0-120L/min，保证流速120L/min时纯度不低于99.5％3.1.4输入空气压力：125－145psi3.1.5具有双压力保护装置：当氮气发生器内部压力异常时，系统具有自我保护功能3.1.6氮气压力露点低: ≤－40℃3.1.7无悬浮液体，无邻苯二甲酸酯3.1.8空压机和氮气发生器连接方式：空压机外置式3.1.9配备该设备正常运转所必备的工具包及所需的零配件3.1.10占地面积小，不超过0.4平方米，底部具承重轮及固定装置，移动方便，安放平稳3.1.11提供AB Sciex 和Agilent以及Thermo厂家给予的认可文件3.2空气压缩机和储气罐部分3.2.1涡旋静音无油空压机3.2.1.1 供气压力：10bar3.2.1.2 供气流速：540L/min3.2.1.3无油涡旋压缩机，功率：不小于5.5kW3.2.1.4噪音水平：≤53dB(A)3.2.1.5颗粒要求：＜1μm3.2.1.6低噪音、高效率、低耗能3.2.1.7 运动部件、反复冲击少，可靠性高，寿命长3.2.2不锈钢储气罐0.6 m3/10KG3.2.3配置进口冷干机3.2.4配置进口过滤器4、维修质保4.1设备安装调试在买方指定的地点完成安装调试，并配合买方进行测试验收。

型号：LCQ DECA 美国热电集团
用途：主要应用在中药成分研究，药代动力学研究，毒品和兴奋剂的检查，农药残留量的分析，生物大分子的研究等领域。

操作规程：
1、开启氦气高压钢瓶，打开真空泵开关，抽真空5～6小时。

2、打开液相泵、自动进样器和PDA检测器，打开质谱仪开关（按住按钮几秒种）进行通讯，若通讯不畅可按reset键。

3、打开Xcalibur软件，根据要分析的样品设定程序。

4、将预处理好的样品放入自动进样器的样品盘中，开启氮气高压钢瓶，运行3中所设程序
5、利用Xcalibur或Bioworks等软件进行定性、定量分析。

6、检测完样品后，须用合适的溶剂清洗仪器，对仪器进行正常维护，同时避免上次样品对下次测定造成影响。

7、将仪器打到Standby状态，关掉质谱开关，停30～60S后再关真空泵开关。

8、所有进质谱的试剂必需用进口色谱纯的，尤其是在做生物大分子时，其前处理试剂也必需用进口色谱纯的，而且一定要进行脱盐处理。

氮气发生器制氮机安全操作及保养规程前言氮气发生器制氮机是一种在实验室、工厂、医院等场合广泛应用的专用机械。

使用过程中，必须严格遵守操作规程和保养要求，以确保安全、稳定、长期高效的运行。

本规程旨在通过规范操作流程、加强管理和维护，提高氮气发生器制氮机的工作质量和可靠性，确保人身安全和装置的正常运行。

一、操作规程1.1 理解设备结构和原理氮气发生器制氮机是通过将气体从空气中分离出氮气的一种机械装置，其主要组成部分包括压缩机、干燥器、分离器和储氮罐等。

在使用过程中，必须了解设备的各个部分组成和工作原理，清晰掌握操作步骤，确保设备正常运转。

1.2 操作前的准备1.检查电源、气源是否正常，保证设备的接线和气路顺畅。

2.检查是否接触火源或者静电电源。

确保也没有明显的电磁场干扰。

3.检查压力表和仪器标准，确保仪器精确度、可靠性和适应性。

1.3 操作过程1.操作前应翻阅操作手册，了解本机器原理、参数范围及操作细节等。

2.启动机器，将空气压缩后进入干燥器。

然后进入分离器进行分离动作。

分离器将气体沿着一定方向流动，并根据分子量、轻重比等特性分离出氮气和氧气，最后分别储存于不同储罐内。

3.操作过程中，要对仪器的各项参数进行实时监控，确保设备运转情况稳定、连续、安全，并能在发生故障或异常情况时及时标示和处理。

4.操作完毕，关闭仪器，切断电源和气源。

注意及时空气白云彩是正常的，不必担心。

二、保养规程2.1 定期清洁为保证氮气发生器制氮机的稳定工作和长久使用，应推荐进行定期的清洁和维护工作。

需要清洗的部分主要有分离器、储氮罐、压缩机、干燥器等。

具体做法是：先切断电源和气源，然后将仪器相关部分拆卸下来，进行逐一清洗，必要的部件还可以涂抹保养油浸泡清洗。

处理完毕后必须认真检查清洁干净的部件，将个各部件根据安装要求重新组装至设备上，妥善收拾，放置到初始位置上使用。

2.2 定期更换氮气发生器的各种透析膜氮气发生器的分离器中采用特殊的聚合材料透析膜，这些透析膜会因使用时间久而分解、老化。
