BCHP高纯度氮气发生器SPN-300 / SPN-500使用说明书北京中惠普分析技术研究所敬告：1. 在使用仪器前请您认真阅读此说明书！2. 本仪器要以纯净并且压力恒定的空气为原料气。

切勿在缺电解液的情况下运行！以免造成电解池无法修复的后果。

3. 切勿在未接空气源时运行氮气发生器。

4. 运输前请务必将电解液倒净，盖好储液桶内盖！以免在运输途中腐蚀机箱及内部元件，造成仪器报废。

5. 若产品更新，仪器内部结构略有变化，恕不另行通知！注意：1. 本说明书适用于SPN-300型和SPN-500型。

2. 在加电解液时请缓慢将电解液倒入储液桶内。

要经常观察电解液水位线，降到下限须立即加入纯净水或二次蒸馏水。

切勿缺水运行！3. 更换完过滤器中的填充物后，务必要将过滤器上盖拧紧，并将过滤器和过滤器底座拧紧，以免造成漏气。

企业通过ISO9001:2000质量管理体系认证产品通过国家分析仪器质量监督检验中心检测产品通过国家标准物质检测中心检测产品荣获部级科技进步二等奖产品中国专利号：94222810.3产品在世界银行国际性招标《ITC-943026》项目中标 产品被联合国开发计划署《ICEB-Q91211》项目采用目录一、公司介绍 (1)二、产品概述 (1)三、仪器各部位名称 (2)四、仪器的安装与使用 (2)五、仪器的工作原理与特点 (5)六、主要技术参数 (7)七、仪器的成套性 (7)八、制造商的保证 (8)九、附图1 气路连接示意图 (8)十、附图2 仪器的故障原因与排查方法 (9)一、公司介绍北京中惠普分析技术研究所成立于1994年，是一所集科、工、贸于一体的高新技术企业，是国内规模最大的气相色谱仪气源发生器的配套厂家，产品涵盖高纯度氢气、高纯度氮气、低噪声空气源等各种流量单体机及各种相关组合机。

系列全，品种多。

最近又推出供科学研究用超纯氢提纯仪（氢气纯度可达99.99999%）和纯氧发生器、热解析仪等多种产品。

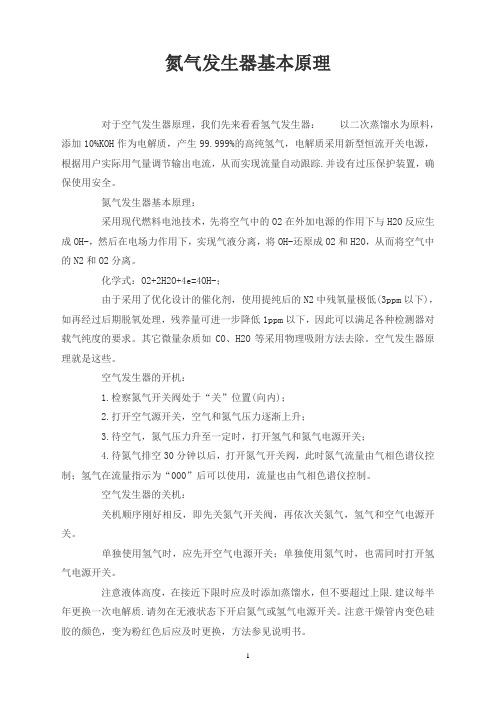

氮气发生器基本原理对于空气发生器原理，我们先来看看氢气发生器：以二次蒸馏水为原料，添加10%KOH作为电解质，产生99.999%的高纯氢气，电解质采用新型恒流开关电源，根据用户实际用气量调节输出电流，从而实现流量自动跟踪.并设有过压保护装置，确保使用安全。

氮气发生器基本原理：采用现代燃料电池技术，先将空气中的O2在外加电源的作用下与H2O反应生成OH-，然后在电场力作用下，实现气液分离，将OH-还原成O2和H2O，从而将空气中的N2和O2分离。

化学式：O2+2H2O+4e=4OH-；由于采用了优化设计的催化剂，使用提纯后的N2中残氧量极低(3ppm以下)，如再经过后期脱氧处理，残养量可进一步降低1ppm以下，因此可以满足各种检测器对载气纯度的要求。

其它微量杂质如CO、H2O等采用物理吸附方法去除。

空气发生器原理就是这些。

空气发生器的开机：1.检察氮气开关阀处于“关”位置(向内)；2.打开空气源开关，空气和氮气压力逐渐上升；3.待空气，氮气压力升至一定时，打开氢气和氮气电源开关；4.待氮气排空30分钟以后，打开氮气开关阀，此时氮气流量由气相色谱仪控制；氢气在流量指示为“000”后可以使用，流量也由气相色谱仪控制。

空气发生器的关机：关机顺序刚好相反，即先关氮气开关阀，再依次关氮气，氢气和空气电源开关。

单独使用氢气时，应先开空气电源开关；单独使用氮气时，也需同时打开氢气电源开关。

注意液体高度，在接近下限时应及时添加蒸馏水，但不要超过上限.建议每半年更换一次电解质.请勿在无液状态下开启氮气或氢气电源开关。

注意干燥管内变色硅胶的颜色，变为粉红色后应及时更换，方法参见说明书。

标签:氮气发生器。

常用三种气体发生器的结构特点分析及操作规程常用三种气体发生器的结构特点分析近年来随着国民经济的不断进展，气相色谱仪这种分析仪器应用越来越普及，生产气相色谱仪气体发生器的厂家也来越多，市场竞争更加激烈，加之近年原材料的价格不断攀升，从而负气体发生器的性能指标、产品质量也更加参差不齐。

下面就是总结出的市场上常用的三种气体发生器的结构、特点做简单的分析。

一、氮气发生器氮气发生器从制氮原理上来分有中空纤维膜分别法、变压吸附法、电化学分别法三种。

1）中空纤维膜分别法直接产生的氮气纯度一般在99%左右，流量范围为0～10升/min,市场价格大约在几万到十万。

2）变压吸附法直接产生的氮气流量范围更宽，纯度一般也99%,市场价格大约在10万内。

3）电化学分别法直接产生的氮气流量在0.3～0.5L/min,氧含量可以掌控在几个ppm，气体露点依据吸附剂效能可以达到—55℃。

价格为1万左右。

目前国内配套气相色谱仪的氮气发生器紧要是该类型的。

电化学分别法的氮气来自于在电解分别池,空气中的杂质气体经过电离池后,在电解液和贵金属及电场作用下被分别。

电离池内电解液紧要为KOH或NaOH与蒸馏水配制而成,某些厂家为了降低制造本钱，选用低价格的劣质不锈钢，造成电离池极易损坏，并降低了氮气的纯度，影响到仪器的正常使用。

同时，电化学分别法制造氮气还要求整个系统有完善的压力掌控，否则在蓦地断电停机时，电解分别池内没有电场的作用，空气不能被分别，输出将的是大量的空气。

二、高纯氢发生器目前市场上为气相色谱配套的氢气发生器按电解膜材料分紧要有碱石棉膜、离子膜、钯金属膜三种。

碱石棉膜价格低廉、使用便利、便于维护；离子膜价格稍高、且目前国内此项技术不太成熟、同时离子膜对电解水质要求较高，水的电导率不高时会产生离子膜“中毒现象，更换离子膜的用度也比较高。

钯管制氢价格高、以300ML/MIN的输出量计算，价格大约在4万元左右。

若使用不当、会使钯金属表面氧化，造成电解率下降，影响正常的使用。

一、原理及构造•1、原理•把自带压缩机产生的压缩空气通过膜组分离成氮气和氧气。

•分离过程示意图如下：• A 压缩空气进口 B 中空的纤维管 C 氮气出口•F 快速透过S 慢速透过2分离过程说明•环境空气中氮气含量大约为78.1%，氧气含量大约为20.9%，氩气含•量大约1%，还有微量的二氧化碳、水蒸气和惰性气体。

•压缩空气流过中空管束的外围，氮气透过管壁的速度远远慢于空气中•的气体气体，这样，扩撒快的气体迅速透过管壁释放到大气中，这样•只有渗透慢的氮气通过管束被收集起来使用3空气压缩机氮气压缩机5构造-外部-背面M 主电源开关N 电源接入口O 氮气出口阀P 透气网7氧气传感器氮纯度调节阀压力控制阀取样流量控制阀8进气碳吸附器触摸屏二、安装和调试1、安装1.1、环境条件-环境温度在10-35℃相对干净的室内，相对湿度在31℃时<80%，在40℃时<50%，通风良好，没有阳光直射。

1.2 、因为设备能产生热量，所以要有良好的通风。

安装四面离墙间隙大于50cm。

1.3、电源-230V.50HZ，电压波动在10%的范围内。

1.4、客户可以直接接使用设备到氮气机上，建议在氮气机和使用设备之间加装一个储气罐，以保证稳定的氮气流量和纯度。

92、制氮流程图N1 空气进口 C 进口碳吸附器N2 氮气出口LP 空气压缩机RKV 启动阀M 气体分离膜PI1 膜压力显示FCV 流量控制阀HP 氮气压缩机PSV1/2 压力释放阀PCV 氮气压力释放阀PI2 氮气压力显示V1 止回阀V4 减压阀V2 出口球阀10113、开机调试•3.1、确认所有的连接是正确的和紧固的。

•3.2、接上合适的电源，打开在设备背面的主开关。

•3.3、这时所有的开机和设定都是在操作显示屏上完成。

•不要用尖锐的器具操作触摸屏。

•3.4、屏幕显示3分钟的延时后，压缩机启动。

•注意：必须在所有的外壳都安装好的情况下启动设备，否则会破坏设备热交换系统，导致设备自动停机或损坏。

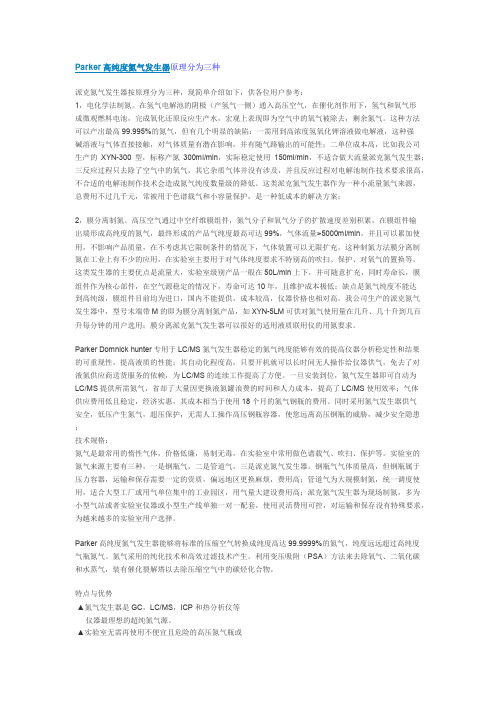

Parker高纯度氮气发生器原理分为三种派克氮气发生器按原理分为三种，现简单介绍如下，供各位用户参考：1，电化学法制氮。

在氢气电解池的阴极（产氢气一侧）通入高压空气，在催化剂作用下，氢气和氧气形成微观燃料电池，完成氧化还原反应生产水，宏观上表现即为空气中的氧气被除去，剩余氮气。

这种方法可以产出最高99.995%的氮气，但有几个明显的缺陷：一需用到高浓度氢氧化钾溶液做电解液，这种强碱溶液与气体直接接触，对气体质量有潜在影响，并有随气路输出的可能性；二单位成本高，比如我公司生产的XYN-300型，标称产氮300ml/min，实际稳定使用150ml/min，不适合做大流量派克氮气发生器；三反应过程只去除了空气中的氧气，其它杂质气体并没有涉及，并且反应过程对电解池制作技术要求很高，不合适的电解池制作技术会造成氮气纯度数量级的降低。

这类派克氮气发生器作为一种小流量氮气来源，总费用不过几千元，常被用于色谱载气和小容量保护，是一种低成本的解决方案；2，膜分离制氮。

高压空气通过中空纤维膜组件，氮气分子和氧气分子的扩散速度差别积累，在膜组件输出端形成高纯度的氮气，最终形成的产品气纯度最高可达99%，气体流量>5000ml/min，并且可以累加使用，不影响产品质量，在不考虑其它限制条件的情况下，气体装置可以无限扩充。

这种制氮方法膜分离制氮在工业上有不少的应用，在实验室主要用于对气体纯度要求不特别高的吹扫、保护、对氧气的置换等。

这类发生器的主要优点是流量大，实验室级别产品一般在50L/min上下，并可随意扩充，同时寿命长，膜组件作为核心部件，在空气源稳定的情况下，寿命可达10年，且维护成本极低；缺点是氮气纯度不能达到高纯级，膜组件目前均为进口，国内不能提供，成本较高，仪器价格也相对高。

我公司生产的派克氮气发生器中，型号末端带M的即为膜分离制氮产品，如XYN-5LM可供对氮气使用量在几升、几十升到几百升每分钟的用户选用；膜分离派克氮气发生器可以很好的适用液质联用仪的用氮要求。

氮封用氮气发生器原理
首先，氮封用氮气发生器使用空气压缩机将空气压缩至一定压力，进
入进气预处理系统。

在进气过程中，需要对空气进行除尘处理，以保证进
入后续工序的空气干净和清洁。

然后，压缩后的空气通过冷却，使其温度降低到露点以下。

这样能够
让水分和其他杂质在冷却器中凝结和沉积下来，以达到除湿的目的。

此外，冷却还有利于提高后续分离过程的效果。

接下来，经过冷却处理的空气进入干燥器，通过分子筛等吸附剂吸附
水分和部分杂质，使空气达到更高的纯净度。

干燥器中的吸附剂可以在一
定压力下将水分和杂质吸附固定住，以保持氮气产生过程的稳定性。

然后，进一步净化后的空气进入空气分离系统。

在该系统中，常见的
分离方式有压力摇摆吸附法（PSA）和膜分离法。

其中，PSA是通过选择
性吸附剂的作用，根据分子大小和亲和力的不同，将氧气等其他成分从氮
气中富集出来，从而得到纯净的氮气。

最后，纯净氮气通过储气罐储存在氮封用氮气发生器中，供应给需要
进行氮封保护的设备或工艺。

储气罐能够稳定地储存氮气，并通过压力调
节阀进行调控，以满足不同使用场景的需求。

总结起来，氮封用氮气发生器主要是通过压缩、冷却、干燥、分离和
储存等步骤，将空气中的氧气和杂质分离出来，最终产生纯净的氮气。

该
设备广泛应用于电子、化工、制药、食品等行业，并具有节能、环保、操
作简单等优点。

氮气发生器基本原理发生器工作原理对于空气发生器原理，我们先来看看氢气发生器：以二次蒸馏水为原材料，添加10%KOH作为电解质，产生99.999%的高纯氢气，电解质接受新型恒流开关电源，依据用户实际用气量调整输出电流，从而实现流量自动跟踪.并设有过压保护装置，确保使用确定安全。

氮气发生器基本原理：接受现代燃料电池技术，先将空气中的O2在外加电源的作用下与H2O反应生成OH—，然后在电场力作用下，实现气液分别，最后将OH—还原成O2和H2O，从而将空气中的N2和O2分别。

化学式：O2+2H2O+4e=4OH—；由于接受了优化设计的催化剂，使用提纯后的N2中残氧量极低（3ppm以下），如再经过后期脱氧处理，残养量可进一步降低1ppm以下，因此可以充分各种检测器对载气纯度的要求。

其它微量杂质如CO、H2O等接受物理吸附方法去除。

空气发生器原理就是这些。

空气发生器的开机：1.检察氮气开关阀处于“关”位置（向内）；2.打开空气源开关，空气和氮气压力渐渐上升；3.待空气，氮气压力升至确定时，打开氢气和氮气电源开关；4.待氮气排空30分钟以后，打开氮气开关阀，此时氮气流量由气相色谱仪掌控；氢气在流量指示为“000”后可以使用，流量也由气相色谱仪掌控。

空气发生器的关机：关机次序刚好相反，即先关氮气开关阀，再依次关氮气，氢气和空气电源开关。

单独使用氢气时，应先开空气电源开关；单独使用氮气时，也需同时打开氢气电源开关。

注意液体高度，在接近下限时应适时添加蒸馏水，但不要超过上限.建议每半年更换一次电解质.请勿在无液状态下开启氮气或氢气电源开关。

注意干燥管内变色硅胶的颜色，变为粉红色后应适时更换，方法参见说明书。

臭氧发生器的臭氧技术原理这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用广泛的臭氧发生器。

臭氧发生器臭氧技术原理臭氧除臭原理：臭氧的氧化本领极强，其氧化还原电位仅次于氟，在其应用中紧要用这一特性能可快速分解产生臭味及其它气味的物质，如胺硫化氢甲琉醇等，臭氧使其氧化分解，生成无毒无气味的小分子物质。

三种氮气发生器的工作原理发生器工作原理氮气发生器紧要由电解系统、压力掌控系统、净化系统和显示系统构成。

氮气发生器能否很好地应用于气相色谱分析试验，与发生器的原理有很大关系。

氮气发生器的工作原理大致分为三种：1.以电化学分别法和物理吸附法相结合的方式；2.接受中空纤维膜分别；3.接受气相色谱技术用新型合成分子筛分别。

下面我们就实在来介绍一下：一、电化学分别法和物理吸附法：接受这种原理产生的氮气存在的问题很多。

二、接受中空纤维膜法：氮膜系统可将廉价的空气中氮从78%提高到95%以上，高可得到99.9%的纯氮。

该氮气发生器可以用于气相色谱仪做载气，仅适用于分析组分成分要求不高的行业。

三、接受气相色谱技术用新型合成分子筛分别：这是一种新型的空气分别方法，它以压缩空气为原材料，合成分子筛为吸附剂，气相色谱分别吸附流程,在常温低压下,利用空气中的氧和氮在分子筛中的扩散速度不同,把氧和氮加以分别,氮气的纯度和产气量可按客户需要调整。

关于空气发生器的那些原理特点及注意事项空气发生器接受阶段程序掌控技术及气体逐级冷凝分别净化技术。

在任何情况下，都能安静平稳开机运行，输出优质纯洁气体；压力、流量均可调，是一种理想的小型气源设备。

由压缩机，检测电控及压控、稳压系统，缓冲罐，气液冷凝、分别、净化、干燥等几大部分构成，各部分有机搭配，以使空气泵运行牢靠，供气纯洁。

技术参数：输出流量：0—3000ml/min；0—5000ml/min输出压力：0—0.3MPa输出功率：160W；180W电源电压：220V±10% 50HZ外形尺寸：420mm×240mm×370mm（L×W×H）整机重量：22Kg空气发生器的原理试验室使用的空气要求严格，为能确保试验正常进行，需要对日常生活中我们接触的空气进行处理，这样才能被使用，从而“诞生”了空气发生器!空气发生器代替了原来传统使用的高压空气瓶。

氮气发生器在气相色谱的应用及其工作原理发生器操作规程氮气发生器是一种先进的气体分别技术，以进口碳分子筛（CMS）为吸附剂，接受常温下变压吸附原理（PSA）分别空气制取高纯度的氮气。

变压吸附空分制氮（简称P.S.A制氮）是一种先进的气体分别技术，以进口碳分子筛（CMS）为吸附剂，接受常温下变压吸附原理（PSA）分别空气制取高纯度的氮气。

氮气发生器能否很好地应用于气相色谱分析试验，与发生器的原理有很大关系，氮气发生器的工作原理大致分为三种：1、以电化学分别法和物理吸附法相结合的方式接受这种原理产生的氮气存在的问题很多。

紧要的问题有：加KOH水溶液的氮气发生器所产生的氮气中含水量高且带有确定腐蚀性；存在返液现象；氮气纯度偏低，对色谱仪的热导检测器的热敏元件会造成氧化，时间一久热导检测器的灵敏度降低。

鉴于存在以上三点的问题，很多色谱仪厂家、仪器经销商及维护和修理人员均不建议使用该种原理产生氮气的发生器来做气相色谱仪载气。

2、接受中空纤维膜分别氮膜系统可将廉价的空气中氮从78%提高到95%以上，zui高可得到99.9%的纯氮。

该氮气发生器可以用于气相色谱仪做载气，仅适用于分析组分成分要求不高的行业。

3、接受气相色谱技术用新型合成分子筛分别这是一种新型的空气分别方法，它以压缩空气为原材料，合成分子筛为吸附剂，气相色谱分别吸附流程,在常温低压下,利用空气中的氧和氮在分子筛中的扩散速度不同,把氧和氮加以分别,氮气的纯度和产气量可按客户需要调整。

所产生气体流速稳定，氮气纯化彻底，产出的氮气纯度高，zui高可得到99.9995%的纯氮，适用于各种气相色谱检测器。

该发生器可以生产出高质量和高纯度的氮气，运行稳定牢靠，不需要任何化学消耗品。

操作便利，可24小时无人值守。

且它可以在不需任何监管和zui低保养的情况下无故障地运行。

综上所述，接受气相色谱分别技术用合成分子筛分别法的氮气发生器优于接受电化学分别法和物理吸附法以及中空纤维膜法的氮气发生器。

氮气发生器的使用要求发生器如何做好保养（1）氮气发生器，严重缺氧。

因此，使用分别器的时候注意以下说明：在空气流动良好和通风的地方使用。

在使用氮气发生器时，确认四周通风效果良好。

定期检查氮气发生器气体管路是否有泄露。

（2）富氧是从氮气分别膜渗透口排出的，安装设备时要注意。

设备禁止接近火源或易燃品设备运行时，确保四周环境通风良好。

（3）不能用于任何对人类生活有影响的用途。

（4）氮气分别膜是用于从压缩空气中取得富氮的，不能把设备用于其它任何目的。

空气发生器的日常维护及故障排出方法空气发生器使用一段时间后，发觉干燥管内的硅胶由下而上渐渐变色，超过确定高度时就应当更换硅胶，操作步骤如下：（1）、按图示方向旋转，卸下干燥管：（2）、拧下干燥管顶盖：取出棉团，倒出硅胶。

（3）、装进新的（或烘干后的）硅胶，量以不超过中心细蓝管管口为宜。

盖上棉团，注意不能有棉丝沾到干燥管口端面上（否则易导致漏气）。

旋紧顶盖。

（4）、拧上干燥管。

空气发生器的一些简单故障及排出方法： 1 、开机后绿色工作指示灯亮、压缩机启动但压力不上升2、若是开箱后**次启动，请检查进气口，将丝堵换成过滤器。

3、将输出口堵死，检查干燥管和气路各接头是否有漏气，将漏气处密封。

4、开机后绿色工作指示灯亮、压缩机不启动请打开仪器右侧盖，检查压缩机后面的热保护继电器是否烧毁，如是请更换。

5、开机后绿色工作指示灯不亮、压缩机不启动,无输出压力请打开仪器右侧盖，检查压缩机后面的热保护继电器是否烧毁，如是请更换。

6、变压器是否正常工作；7、 2、0.5 Mpa和0.8 Mpa压力开关是否导通，导通为正常。

更换有故障配件。

高纯氢气发生器的工作原理：郑州泽铭高纯氢气发生器是一种新型发生器产品，接受了我所技术制作而成，完够充分国内外任何型号任何厂家生产的气相色谱仪的使用。

高纯氢气发生器的工作原理今日我们紧要来介绍一下高纯氢气发生器的工作原理和特点，希望可以帮忙到大家。
