08级第一学期高级班电工基础期末补考试卷

2008年电工试题《电工基础》（A）题号一二三四五六七八总分分值25 15 32 28 100得分一、填空（1*25 共计25分）1．用以传输和转换电能的电路由________ 、_________和________三个部分组成。

2．在直流电路中，电容元件相当于_______，电感元件相当于_______。

3．已知Uab＝8V，若以b为参考点，a点电位φa＝_______；若以a为参考点，b点电位φb＝_______。

4．电源的实际模型可以等效为_______元件和_______元件串联组合。

5．下图所示的电路中，输入电压U=12V，输入电流I=2A，则该二端网络N_______功率_______W。

（吸收；发出）6．正弦量的三要素是指________、________、________，其中_______是用来描述正弦量变化的快慢的。

7．在RLC串联的正弦电路中，R=4Ω，X L=12Ω，X C=8Ω，则它们的总阻抗为Z ＝__________，|Z|＝__________，u与i的相位关系是______________。

220sin(314t+30°)A，则其有效值I=_______，初相角为_______，角频8．已知正弦量i=2率为_______，有效值相量表示为___________，最大值相量表示为___________。

9．正弦电路某负载的有功功率为P=30W，无功功率Q=40var，则视在功率S为_______V A。

10．已知非正弦周期电压为u=10+100sin100πt+50sin300πt V，该电压的有效值U为_________。

二、判断（1*15 共计15分）1．在一个电路中，选择不同的参考点，则两点间的电压也不同。

（）2．若电路的复阻抗Z=（5+j10）欧，则复导钠Y=（1/5+j1/10）西。

（）3．电阻并联时，通过各个电阻的电流与其阻值成反比。

（）4．KCL和KVL定律仅适合集中参数电路。

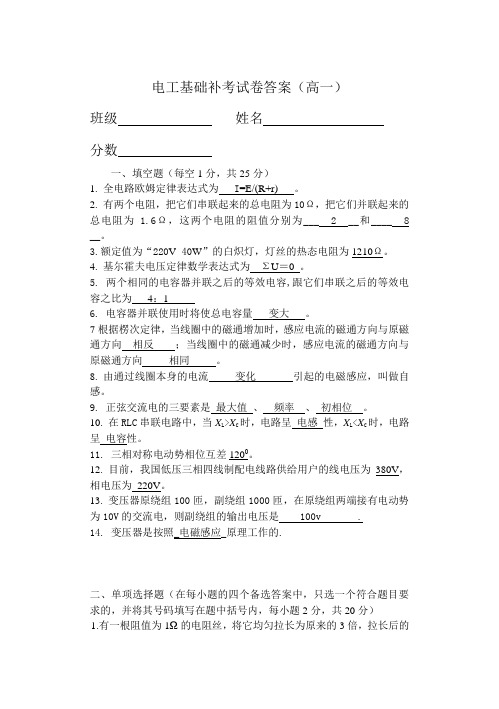

电工基础补考试卷答案（高一）班级姓名分数一、填空题（每空1分，共25分）1.全电路欧姆定律表达式为 I=E/(R+r)。

2. 有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为 1.6Ω，这两个电阻的阻值分别为___ 2 __和____ 8 __。

3.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

4. 基尔霍夫电压定律数学表达式为ΣU＝0 。

5. 两个相同的电容器并联之后的等效电容,跟它们串联之后的等效电容之比为4：16. 电容器并联使用时将使总电容量变大。

7根据楞次定律，当线圈中的磁通增加时，感应电流的磁通方向与原磁通方向相反；当线圈中的磁通减少时，感应电流的磁通方向与原磁通方向相同。

8. 由通过线圈本身的电流变化引起的电磁感应，叫做自感。

9. 正弦交流电的三要素是最大值、频率、初相位。

10. 在RLC串联电路中，当X L>X C时，电路呈电感性，X L<X C时，电路呈电容性。

11.三相对称电动势相位互差1200。

12. 目前，我国低压三相四线制配电线路供给用户的线电压为380V，相电压为220V。

13. 变压器原绕组100匝，副绕组1000匝，在原绕组两端接有电动势为10V的交流电，则副绕组的输出电压是 100v .14. 变压器是按照_电磁感应_原理工作的.二、单项选择题（在每小题的四个备选答案中，只选一个符合题目要求的，并将其号码填写在题中括号内，每小题2分，共20分）1.有一根阻值为1Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为（D）A. 1ΩB. 3ΩC. 6ΩD. 9Ω2.如图所示电路中Vd等于（C）A. IR＋EB. IR－EC. －IR＋ED.－IR－E3.R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（ A ）A. 0.25WB.5WC.20WD.400W4.两个电容量为10uF的电容器，并联在电压为10V的电路上。

《电工基础》期末复习试卷7姓名____________班级___________学号____________分数______________一、填空题（24分，每小题3分）1 ．电路的状态一般分为______________、____________、_______________.2 ．电场中某点的电场强度的大小等于_____电荷在该点处所受电场力的大小,其方向与正电荷在该点处所受的电场力方向______.3 ．磁路的支路是指___________________________.4 ．有一交流接触器线圈，电阻R ＝200Ω，L ＝6.3H ，外接220V 工频电压，则通过线圈的电流为__________，若误接到220V 直流电源上，则电流为__________。

5 ．反映电源端电压和电流之间关系的曲线为 。

6 ．电力工业为了提高功率因数,通常在广泛应用的感性电路中,并入________负载.7 ．如图所示，电源的线电压为380V ，线路的等效电阻R 1＝3Ω，等效感抗X 1＝4Ω，负载的电阻R ＝30Ω，感抗X L ＝40Ω，则相电流为________A ，线电流为________A 。

8 ．由通过线圈本身的电流___________引起的电磁感应,叫做自感. 二、选择题（24分，每小题3分） 9 ．如图，电压表V 的读数为 （ ）A ．10VB ．102VC ．20VD ．0V10．一段有源支路如图所示,AB 两端的电压AB U 为( )V.（ ）A ．-10B ．-2C ．2D ．10ABΩ2A2V611．在相同线电压作用下，同一台三相交流电动机作三角形连接所产生的功率是作星形连接所产生功率的（ ）倍。

（ ） A ．3 B ．1／3 C ．1／3D ．312．在纯电容正弦交流电路中,复容抗为____.A)c j ω- B) c j ω/- C) c j ω/13．有一电容为50μF 的电容器,接到直流电源上对它充电,这时它的电容为50μF;当它不带电时,它的电容是 （ ） A ．0 B ．25μ C ．50μF D ．100μF14．在R 、L 、C 串联电路中，已知R ＝3Ω，X L ＝5Ω，X C ＝8Ω，则电路的性质为 （ ）A ．感性B ．容性C ．阻性D ．不能确定15．己知电容电压为10V,测得电荷量为100C,电容量为（ ）A ．2FB ．5FC ．8F D10F16．电路如图所示,电流C I =( )（ ）A ．Ω4SI 015∠CI 3-（ ）A ．01.536∠B ．01.539-∠ C ．09.3610∠D ．09.3612∠三、判断题（10分，每小题2分）17．在线性电路中，只有当电源是非正弦量时，电路中才能产生非正弦电流。

补考高级电工考试题库# 补考高级电工考试题库一、选择题1. 电流通过导体时，导体发热的现象称为：A. 电磁感应B. 电流热效应C. 电流磁效应D. 电流化学效应正确答案：B2. 以下哪个不是电容器的特点？A. 储存电荷B. 储存能量C. 通过直流电流D. 通过交流电流正确答案：C3. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°正确答案：A4. 星型连接的三相电动机，如果一相断开，电动机将：A. 停止工作B. 继续工作但效率降低C. 反转D. 无法确定正确答案：B5. 欧姆定律的数学表达式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是正确答案：D二、判断题1. 电路中的电流与电压成正比，与电阻成反比。

（正确/错误）正确答案：正确2. 所有电容器的电容值都是固定的，不能改变。

（正确/错误）正确答案：错误3. 交流电的频率越高，其峰值越大。

（正确/错误）正确答案：错误4. 三相异步电动机的转差率越大，效率越高。

（正确/错误）正确答案：错误5. 电流互感器可以用于测量直流电流。

（正确/错误）正确答案：错误三、简答题1. 简述三相交流电的特点及其应用场景。

答：三相交流电由三个频率相同、幅值相等、相位差120°的交流电组成。

它具有功率传输效率高、设备体积小、重量轻等优点，广泛应用于工业生产中的电动机驱动、大型设备的供电等。

2. 解释什么是功率因数，并说明提高功率因数的意义。

答：功率因数是电路中视在功率与实际功率的比值，表示电路中实际消耗功率与传输功率的比例。

提高功率因数可以减少线路损耗，提高电网的传输效率，降低能源消耗，同时还能减少设备的投资成本。

3. 什么是继电器？它在电路中的作用是什么？答：继电器是一种自动开关，它使用较小的电流或电压来控制较大电流或电压的通断。

在电路中，继电器主要用于控制大功率设备，实现远程控制和自动化控制。

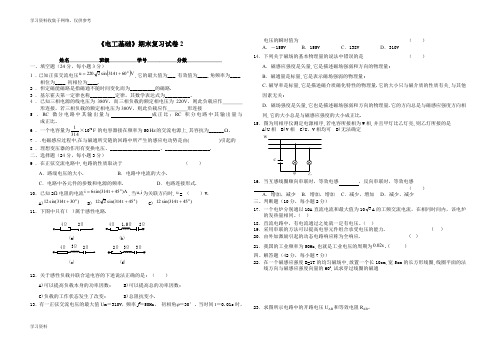

《电工基础》期末复习试卷2姓名____________班级___________学号____________分数______________一、填空题（24分，每小题3分）1 ．已知正弦交流电压()V 60314sin 22200+=t u ,它的最大值为___,有效值为____,角频率为____,相位为____,初相位为____.2 ．怛定磁能磁路是指磁通不随时间变化而为__________的磁路.3 ．基尔霍夫第一定律也称__________定律，其数学表达式为__________。

4 ．已知三相电源的线电压为380V ，而三相负载的额定相电压为220V ，则此负载应作________形连接，若三相负载的额定相电压为380V ，则此负载应作________形连接5 ．RC 微分电路中其输出量与 成正比；RC 积分电路中其输出量与 成正比。

6 ．一个电容量为3141×10-3F 的电容器接在频率为50Hz 的交流电源上,其容抗为______Ω.7 ．.电磁感应过程中,在与磁通所交链的回路中所产生的感应电动势是由( )引起的8 ．理想变压器的作用有变换电压、____________________、__________________. 二、选择题（24分，每小题3分） 9 ．在正弦交流电路中,电路的性质取决于（ ）A ．路端电压的大小.B ．电路中电流的大小.C ．电路中各元件的参数和电源的频率.D ．电路连接形式.电压的瞬时值为 （ ）A ．－155VB ．155VC ．138VD ．310V14．下列关于磁场的基本物理量的说法中错误的是（ ）A ．磁感应强度是矢量,它是描述磁场强弱和方向的物理量;B ．磁通量是标量,它是表示磁场强弱的物理量;C ．磁导率是标量,它是描述磁介质磁化特性的物理量.它的大小只与磁介质的性质有关,与其他因素无关; D ．磁场强度是矢量,它也是描述磁场强弱和方向的物理量.它的方向总是与磁感应强度方向相同,它的大小总是与磁感应强度的大小成正比.15．图为用相序仪测定电源相序,若电容所接相为W 相,并且甲灯比乙灯亮,则乙灯所接的是A)U 相 B)V 相 C)U 、V 相均可 D)无法确定 W甲乙16．当互感线圈顺向串联时，等效电感 ，反向串联时，等效电感 （ ）A ．增加，减少B ．增加，增加C ．减少，增加D ．减少、减少 三、判断题（10分，每小题2分）17．一个电炉分别通以10A 直流电流和最大值为102A 的工频交流电流，在相同时间内，该电炉的发热量相同。

《电工基础》期末考试题（A卷）一、填空题（每空格1 分共28 分）1、在交流电路中电流和电压的和都随时间做变化，这样的电流、电压分别称做交变电流、交变电压，统称为2、随按规律变化交流电称为正弦交流电。

3、频率用字母表示，单位是。

4、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是元件，电阻是元件5、任何磁体都有2个磁极,分别叫极和极6、我国三相四线制供电系统中U线= V,U相= V。

7、电动机是由和基本部分组成8、三相电路中的三相负载可分为三相负载和三相负载良种情况。

9、交流电的三要素是指、、。

10、当线圈中电流增加时，自感电流与线圈中电流方向，其判定的依据是定律。

11、电路由、、连接导线与控制设备组成。

12、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为Ω。

13、在纯电阻交流电路中和同相。

二、判断题（每小题3分共21分）14、纯电感线圈对直流电来说，相当于短路。

（）15、用万用表测得交流的数值是平均数（）16、角频率ω的单位与频率的单位一样都是赫兹。

（）17、铁芯内部环流称为涡流，涡流所消耗的电功率，称为涡流损耗。

（）18、串联谐振时，总阻抗最小，总电流也最小。

（）19、无功功率就是没有用的功率。

（）20、异步电动机的转速与旋转磁场的转速相同。

（）三、单项选择题：（每小题3分，共30 分）21、在自感应现象中，自感电动势的大小与（）成正比。

A、通过线圈的原电流B、通过线圈的原电流的变化C、通过线圈的原电流的变化量D、通过线圈的原电流的变化22、在电磁感应现象中，感应电流的磁场的方向总是（）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率23、以下元件，具有滤波功能的是（）Ａ、电阻Ｂ、电感Ｃ、电容Ｄ、二极管24、指出下面正确的句子是（）A、变压器可以改变交流电的电压B、变压器可以改变直流电的电压C、变压器可以改变交流电压，也可以改变直流电压D、变压器不可以改变交流电压，也不可以改变直流电压25、电流的单位是（）A、MB、VC、ΩD、I26、周期用字母（）Ａ、ＷＢ、ＴＣ、f D、V27、感抗大小和电源频率成正比线圈的电感成（）Ａ、正比Ｂ、反比Ｃ、不定D、不成比例28、我国发电厂发出交流电的频率都是50HZ习惯上称为（）A、工频B、频率C、周期D、角速度29、在正弦交流纯电容电路中，电压与电流的数量关系是（）A、I= u/ωCB、I= U/ωLC、I=U/CD、I=UωC30、变压器的额定值有额定容量、初级额定电压和（）A、线圈B、绕组C、铁心D、次级额定电压四、简答题（每小题7 分，共14 分）31、什么叫频率？什么叫周期？两者有什么关系？32、什么叫功率因数？提高功率因数有什么意义？六、分析计算题：（每小题7 分，共7 分）33、一额定电流In为20A的电炉箱接在电压U为220V的电源上，求此电炉的功率P是多少?若用10h，电炉所消耗电能为多少?《电工基础》期末考试题A卷参考答案一、填空题1、大小、方向、周期性、交流电2、时间、正弦3、f、Hz4、储能、耗能5、南、北6、380V、220V7、定子、转子8、对称、不对称9、最大值、角频率、初相位10、相同、楞次11、电源、负载12、8 13、电流、电压二、判断题14、∨15、∨16、x 17、∨18、x 19、x 20、x三、单项选择题：21、C 22、A 23、C 24、A 25、D26、B 27、A 28、A 29、A 30、D四、简答题31、答：①频率：交流电在单位时间内完成周期性变化的次数。

电工基础第 1 页 共 3 页08届电子B 班电工基础结业考试卷本题满分共100分，120分钟完成一、填空题。

（共26分，每空1分）1．由_____、______、_____和_______组成的闭合回路叫做电路。

2．把5Ω的电阻R1和10Ω的电阻R2串联接在15V 的电路上，则R1消耗的功率是______。

若把R1、R2并连接在另一电路上，若R1消耗的功率10W ，则R2消耗的电功率是_____。

3．两个同种材料的电阻丝，长度之比为1：5,横截面积之比2：3,它们的电阻之比为_____。

将它们串联时，它们的电压之比为_____，电流强度之比为_____；将它们并联时，它们的电压之比为____，电流强度之比_______。

6．基尔霍夫电流定律指出流过任一节点的________为零，其数学表达式为 ；基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时_______为零，其数学表达式为 。

4．如图所示的电路中，有___个节点， __条支路，__个回路，_ 个网孔。

5．用支路电流法解复杂直流电路时，应先列出______个节点电流方程，然后再列出_____个回路电压方程。

（假设电路共有m 个节点，n 条支路，且n>m ） 6．以空气为介质的平行板电容器，若增大电容器极板的正对面积，则电容量将 ；若插入某种电介质，则电容量将 ，若缩小两极板之间年级专业： 教学班号 ： 学号： 姓名：……………密……...….…封…….…..线….….…...内…..….…..不…………....要………….….答……….…....题电工基础第 2 页 共 3 页的距离，则电容量将 。

7．将上题中的两个电容器串联后接在30V 的直流电源上，则它们贮存的电量分别是 和 ；此时它们的等效电容为 ，该串联电容器组两端允许加的最大工作电压是 。

8．电感对交流电的阻碍作用叫做________，交流电频率越高，这种阻碍作用_____；电容对交流电的阻碍作用叫做______，交流电频率越高，这种阻碍作用_____。

电工学2008-2009（1）期末考试A 卷评分标准及参考答案一、是非题（10分）（注：请在每小题后[ ]内用“√”表示对，用“×”表示错）1.√2.√3.√4.×5.√6.×二、选择题（20分）（注：在每小题的备选答案中选择适合的答案编号填入该题空白处，多选或不选按选错论）1.（C ）、（D ）、（E ）2.（B ）3.（D ）4.（A ）三、填空题（10分）（注：请将正确答案填入空白处，不必写求解过程或说明其原因）1.45°或4π2.－0.2V四、作图题（10分） （注：请按题目要求绘出波形图或电路图等）1.CP X A •=，Q J =，1=KA Q 五、计算题（50分）（注：请按题目要求写出解题过程和步骤等）1．解：（1）静态工作点)(210104010212V kk k E R R R V C B B B B =⨯+=⨯+=V U V V BE B E 3.17.02=-=-=)(2mA R V I I E E E C ==≈)(40A I I C B μβ=≈求U CE 可列KVL 方程 0=---E E CE C C C R I U R I E)(E C C C CE R R I E U +-=)(7.4V U CE =（2）画交流微变等效电路U L +－i b βi br be （3）Re])1(//[//)1(2121ββ++=++++==be B B Ebe i B i B i i i i i r R R R r U R U R U U I U r )(67.6Ω≈k r i)(2Ω=≈k R r C o （4）48.1)1()//(－－=⨯++⨯⨯=E b be b L C b u R i r i R R i A ββ 2.解： （1）)(18.18.19188.18.19Ω=⨯-=⨯-=O O U R BE（2）)(1181818188A R U I O O =++-=++-=3.解： B A B A AB B AB A F +=•••=A 、B 取值相同为“0”，取值相异为“1”，故为异或门。

《电工基础》期末复习试卷5姓名____________班级___________学号____________分数______________一、填空题（24分，每小题3分）1 ．图所示电路，求时间常数、初始值和稳态值。

=τ ， =+)0(L u ，=+)0(L i ，=∞)(L i 。

2 ．利用并联电阻的 原理可以扩大电流表的量程3 ．电容器的电容量简称电容,符号为____,单位为_____.4 ．异步电动机的制动方法通常采用的有两种:________和________.5 ．任意两节点之间不分叉的一条电路，称为一个________；电路中任何一个闭合路径称为一个________6 ．实际的电流源可以用 与 并联的组合模型来代替。

7 ．电压源的__________始终恒定，当负载电阻变大时，其输出电压__________。

8 ．有源两端网络是指具有__________________，并含有____________的电路。

二、选择题（24分，每小题3分）9 ．RC 串联电路的零输入响应c u 是按( )规律衰减到零.A)正弦规律 B)指数规律 C)线性规律 10．按照电工惯例，变压器绕组感应电动势的正方向为 （ ）A ．任意选定B ．感应电动势的正方向与磁通正方向符合右手螺旋定则C ．按楞次定律确定D ．按绕组的同名端确定 11．在三相电路中,下面结论正确的是: （ ）A) 在同一对称三相电源作用下,对称三相负载作星形或三角形联结时,其负载的相电压相等 B)三相负载作星形联结时,必须有中性线C)三相负载作三角形联结时,相线电压大小相等D)三相对称电路无论负载如何接,线相电流均为相等12．将U ＝220V 的交流电压接在R ＝22Ω的电阻器两端，则电阻器上 （ ）A ．电压有效值为220V ，流过的电流有效值为10AB ．电压的最大值为220V ，流过的电流最大值为10AC ．电压的最大值为220V ，流过的电流有效值为10AD ．电压的有效值为220V ，流过的电流最大值为10A13．在测定变压器的变压比时，在下列各条件下，测定U 1及U 2，（ ）求得的K 精确些。
