7号信令消息结构分解

七号信令系统功能结构:信令消息流 控制和指示 处始定位过程：初始定位过程采用4种不同的定位状态指示：这些状态指示在链路状态信号单元（LSSU ）中传送。

LSSU 信号单元格式如下：8 16 8或16 2 6 1 7 1 7 8在初始定位期间，定位过程要经历几个状态：（1） 空闲状态空闲状态是初始定位过程不工作的起始状态。

（2） 未定位状态初始定位控制（IAC ）收到链路状态控制（LSC ）发来的开始消息后，IAC 就通过发送控制（TXC ）向对端发送SIO ，表示初始定位过程的开始，但尚处于未定位间段，于是转移到未定位状态。

在转移至未定位状态前，启动定时器T2，用来监视进入未定位状态到离开未定位状态的时长。

(T2可在数十毫秒至一百多毫秒中取定)这里要注意三个问题：A．已定位状态的进入在本端发送SIO而未收到对端的响应时，处于未定位状态。

只要一收到对端的响应，不论是SIO、SIN或SIE，均转到已定位状态。

B．向对方发SIN还是SIE发SIN还是SIE，决定于本端的紧急标记，紧急标记是由本端第三级通过LSC 再通知初始定位而设置的。

未置位，发SIN；否则发SIE。

C．验证周期定时器的设置从已定位状态还将转至验证状态，对信号单元差错率进行监视和统计。

有两种验证周期：正常验证周期和紧急验证周期，后者的时间较短。

为此，在未定位状态转至已定位状态前，要设置验证周期定时器T4的值。

凡收到对端发来的SIE或者本端紧急标记置位，都将进入紧急验证周期，T4置成紧急验证周期（PE）的值；当对端发来SIO或SIN，而且本端紧急标记位置位，才进入正常验证周期，T4置成正常验证周期（PN）的值。

可以看出，对端发来SIE，而本端紧急标记未置位时，仍向对端发送SIN。

如果未收到对端发来的SIO、SIN或SIE，而T2已超时，则IAC向LSC发送‘不可能定位’消息，又转会到空闲状态。

转回空闲状态前，应将紧急标记清除。

在未定位状态还可能收到LSC发来的‘停止’消息，将停止T2的计时并转会到空闲状态。

7号信令的分层功能结构及各层功能第七号信令是通信网络中用于实现用户间通信和网络内协调的一种信令协议。

其分层功能结构是由不同层次的功能组成，每个层次负责一部分的功能。

下面我将详细介绍第七号信令的分层功能结构及各层功能。

第七层：应用层应用层是最高层，负责处理用户应用程序间的数据交换。

它定义了一系列通信协议，如HTTP、FTP、SMTP等，以满足用户不同的通信需求。

应用层的功能包括文件传输、电子邮件发送与接收、远程登录、资源共享等。

第六层：表示层表示层负责处理应用层数据的表达与转换。

它将数据从应用层转换成通用的格式，以便它们可以在不同的系统之间进行共享。

表示层的功能包括数据加密与解密、数据压缩与解压缩、数据格式转换等。

第五层：会话层会话层负责建立、管理和终止两个通信设备之间的会话。

它定义了会话的开始和结束标志，并提供了检测和处理通信中发生的中断、重启等事件的机制。

会话层的功能包括会话的建立与终止、同步机制的实现、协议的选择与转换等。

第四层：传输层传输层负责端到端的数据传输，将数据分割成较小的数据包，并在源和目标之间建立可靠的传输通道。

传输层的功能包括数据包的分割与重组、错误检测与恢复、数据流控制、拥塞控制等。

常见的传输层协议有TCP和UDP。

第三层：网络层网络层负责将数据从源城市传输到目标城市。

它通过寻址和路由选择在网络中找到适当的路径，并将数据包传递给下一跳。

网络层的功能包括IP地址的分配与转换、路由选择、流量控制等。

常见的网络层协议有IP协议。

第二层：数据链路层数据链路层负责管理物理链接，将数据转换成比特流进行传输。

它负责进行数据的分组与组合、错误检测与恢复、帧同步等。

数据链路层的功能包括透明传输、流量控制、误码检测与纠正、链路管理等。

常见的数据链路层协议有以太网协议。

第一层：物理层物理层是最底层，负责管理数据与物理媒介之间的传输。

它将比特流转换成电信号，并通过传输介质将信号传输到目标设备。

物理层的功能包括信号的编码与解码、时钟同步、数据的传输与接收等。

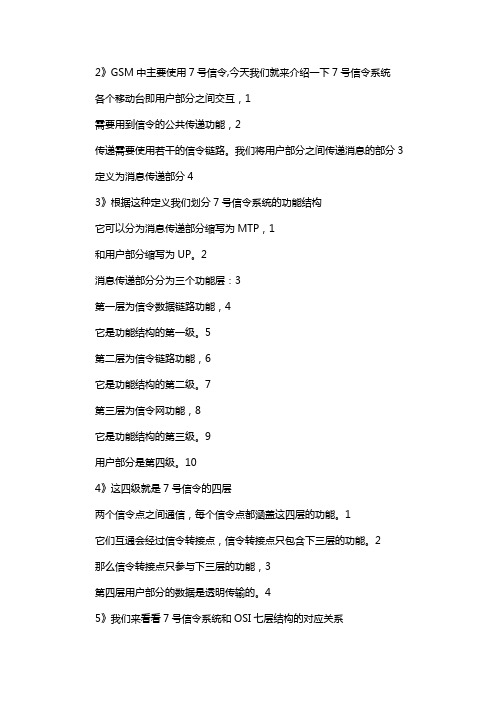

2》GSM中主要使用7号信令,今天我们就来介绍一下7号信令系统各个移动台即用户部分之间交互，1需要用到信令的公共传递功能，2传递需要使用若干的信令链路。

我们将用户部分之间传递消息的部分3 定义为消息传递部分43》根据这种定义我们划分7号信令系统的功能结构它可以分为消息传递部分缩写为MTP，1和用户部分缩写为UP。

2消息传递部分分为三个功能层：3第一层为信令数据链路功能，4它是功能结构的第一级。

5第二层为信令链路功能，6它是功能结构的第二级。

7第三层为信令网功能，8它是功能结构的第三级。

9用户部分是第四级。

104》这四级就是7号信令的四层两个信令点之间通信，每个信令点都涵盖这四层的功能。

1它们互通会经过信令转接点，信令转接点只包含下三层的功能。

2那么信令转接点只参与下三层的功能，3第四层用户部分的数据是透明传输的。

45》我们来看看7号信令系统和OSI七层结构的对应关系7号信令系统的第一级，信令数据链路级，1对应于OSI的层一。

27号信令系统的第二级，信令链路级，3对应于OSI的层二。

47号信令系统的第三级，信令网络级，5只对应于OSI的层三的一部分。

6另一部分层三的功能，7是由7号信令系统的第四级，用户部分中的SCCP完成的，87号信令系统的第四级，用户部分的剩余功能对应于OSI结构的层四到层七。

96》我们来看看各层的功能MTP的功能是确保信令在信令网中可靠地传递。

1传递是MTP1 （信令数据链路层）的功能，2可靠地传递中的可靠，3是MTP2（信令链路层）的功能，4在信令网中，5是MTP3(信令网层)的功能。

6用户部分的功能是根据不同用户定义不同的功能。

我们具体看看MTP的功能是如何实现的，77》第一级信令数据链路级它实现的是“信令传递”1定义了信令链路的物理、电气、功能特性；2以及与数据链路的连接方法（数字交换网、接口设备）；3功能是：提供一条全双工的透明的物理链路；4由速率相同、方向相反的数据信道组成。

7号信令的分层功能结构第七号信令是电信网络中的一个重要组成部分，它具有分层的功能结构。

分层的设计使得整个信令系统能够更加高效地运行，并且能够根据不同的需求进行灵活的调整。

下面，我将为您详细介绍第七号信令的分层功能结构。

第一层是物理层，它负责实际的信号传输。

在这一层，数字信号通过光纤、铜线等传输介质进行传送。

物理层的主要功能是确保数据的准确传输，包括错误检测和纠正，以及数据的编码和解码。

第二层是数据链路层，它负责将物理层传送的数据划分为数据块，并且在发送方和接收方之间建立可靠的通信。

这一层主要包括数据帧的传输、流量控制和差错检测。

第三层是网络层，它负责进行数据的路由选择和分组交换。

在这一层，数据被分割成较小的数据包，然后通过不同的路径传送到目标地址。

网络层的主要功能是确保数据的可靠传输，并且通过路由选择算法确定最佳路径。

第四层是传输层，它负责在不同的应用程序之间提供端到端的数据传输。

在这一层，数据被分割成更小的传输单元，并且确保数据的顺序和完整性。

此外，传输层还负责流量控制和拥塞控制，以提高整个系统的性能。

第五层是会话层，它负责建立、维护和终止网络中的会话。

在这一层，不同设备之间的通信被管理和控制，确保数据的有效传输。

会话层的主要功能包括身份验证、会话控制和数据同步。

第六层是表示层，它负责数据的格式转换和加密。

在这一层，数据被转换为应用程序可理解的格式，并且进行安全的加密保护，以防止数据泄露和篡改。

第七层是应用层，它是整个信令系统的顶层。

在这一层，不同的应用程序可以通过通信协议进行交互。

应用层的功能十分丰富，涵盖了电子邮件、文件传输、远程登录等众多应用。

通过以上的分层功能结构，第七号信令系统能够灵活地应对不同的通信需求，并且保障数据的安全和有效传输。

同时，分层结构也使得整个系统更易于管理和维护。

对于电信网络的建设和运维人员来说，了解和理解第七号信令的分层功能结构是至关重要的，可以帮助他们更好地解决通信中的问题，并提高整个系统的性能。

NO.7信令方式的功能级划分NO.7信令方式按照所实现的功能，划分为四个功能级，即：第一级：信令数据链路级；第二级：信令链路控制级；第三级：信令网络功能级；第四级：用户部分。

其中第一、二、三级属于MTP部分，如图2.3所示。

第一级规定了信令数据链路的物理、电气和功能特性。

确定与数据链路连接的方法。

第二功能级规定了在一条信令链路上，消息传递和与传递有关的功能和程序。

第二级和第一级的信令数据链路一起，为在两点间进行信令消息的可靠传递提供信令链路。

第三功能级原则上定义了传送消息所使用的消息识别、分配、路由选择及在正常或异常情况下信令网管理调度的功能和程序。

第三级进一步分为信令消息处理和信令网管理两个部分。

消息处理部分的功能是在一条信令消息实际传递时，引导它到达指定的信令链路或用户部分。

信令网管理功能是以信令网中已信令路由组织数据和其状态信息为基础，控制消息的路由和信令网设备的重新组合，并在状态发生变化时，提供维持或恢复正常消息传递能力。

第四功能级规定了各用户部分使用的消息格式、编码及控制功能和程序。

应当指出的是，NO.7信令方式的这种分层结构是从消息传递的全程来划分的。

每一功能级都完成一定的消息传递功能，而又为上一级提供消息传递的条件。

由于电话、数据及ISDN呼叫控制信令主要是控制电路的接续，没有进一步处理的要求，因此，NO.7信令方式采用这种分级结构去描述系统的功能结构是恰当的。

第4级第3级第2级第1级A～D：功能分界线 TUP：电话用户部分DUP：数据用户部分 MTP：消息传递部分图2.3 NO.7信令系统的分级结构2.4 NO.7信令方式的OSI分层结构在NO.7信令方式研究的初期，由于主要满足电路有关的呼叫控制应用，采用了上述的分级结构。

从1980年后，CCITT补充了黄皮书建议，同时将研究的重点放在与电路无关的信令信息的应用方面，同时也将OSI数据转换分层规约的设计方法，用于NO.7信令方式的规约结构。

七号信令的四级功能结构七号信令（SS7 signaling system number 7）是一种全球通用的电话信令协议，被广泛用于公共交换电话网络（PSTN）和移动通信网络中的信令传输和控制。

七号信令的四级功能结构是指其在系统中的四个主要功能层级，包括物理层、传输层、网络层和应用层。

在下面的文章中，我们将逐步解析七号信令的四级功能结构，探讨每个层级的作用和功能。

物理层（P h y s i c a l l a y e r）是七号信令的最底层，它负责传输二进制数据。

在物理层中，数据以电信号的形式通过传输介质（如光纤、铜线或无线电波）进行传输。

物理层负责将数据按照特定的传输规则进行编码和解码，以确保数据的正确传输和接收。

在七号信令中，物理层的主要任务是提供可靠的信道，确保信令数据能够在不同设备之间进行传输。

传输层（T r a n s p o r t l a y e r）负责在物理层之上提供端到端的可靠数据传输。

传输层通过使用适当的传输协议（如T C P或U D P）将数据分割成小的数据包，并确保这些数据包按照正确的顺序传输和重新组装。

传输层还负责错误检测和纠正，以保证数据的完整性和准确性。

在七号信令中，传输层的主要任务是提供可靠的数据传输服务，确保信令数据在网络中的可靠传输。

网络层（N e t w o r k l a y e r）负责在传输层之上进行路由和转发数据。

网络层使用路由表来确定数据包的最佳路径，并根据实际网络的拓扑结构将数据包发送到目标设备。

网络层还负责数据包的分段和重新组装，以确保数据能够按照正确的顺序送达目标设备。

在七号信令中，网络层的主要任务是提供逐跳（h o p-b y-h o p）的数据传输服务，确保信令数据按照正确的路径在网络中转发。

应用层（A p p l i c a t i o n l a y e r）是七号信令的最高层，负责提供信令传输和控制的实际功能。

应用层定义了一系列的协议和接口，用于执行各种不同的信令任务，如呼叫建立、呼叫保持、呼叫释放等。
