高考地理专项练习—剖面图

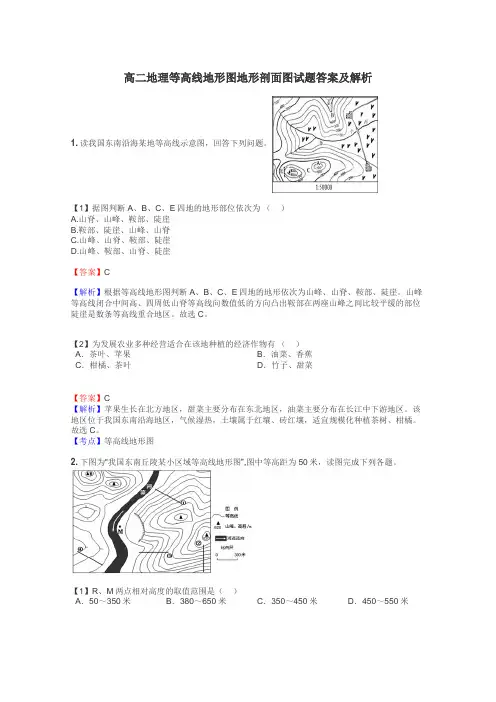

高二地理等高线地形图地形剖面图试题答案及解析1.读我国东南沿海某地等高线示意图，回答下列问题。

【1】据图判断A、B、C、E四地的地形部位依次为（）A.山脊、山峰、鞍部、陡崖B.鞍部、陡崖、山峰、山脊C.山峰、山脊、鞍部、陡崖D.山峰、鞍部、山脊、陡崖【答案】C【解析】根据等高线地形图判断A、B、C、E四地的地形依次为山峰、山脊、鞍部、陡崖。

山峰等高线闭合中间高、四周低山脊等高线向数值低的方向凸出鞍部在两座山峰之间比较平缓的部位陡崖是数条等高线重合地区。

故选C。

【2】为发展农业多种经营适合在该地种植的经济作物有（）A．茶叶、苹果B．油菜、香蕉C．柑橘、茶叶D．竹子、甜菜【答案】C【解析】苹果生长在北方地区，甜菜主要分布在东北地区，油菜主要分布在长江中下游地区。

该地区位于我国东南沿海地区，气候湿热，土壤属于红壤、砖红壤，适宜规模化种植茶树、柑橘。

故选C。

【考点】等高线地形图2.下图为“我国东南丘陵某小区域等高线地形图”,图中等高距为50米，读图完成下列各题。

【1】R、M两点相对高度的取值范围是（）A．50～350米B．380～650米C．350～450米D．450～550米【答案】C【解析】根据材料，图中等高距为50米，山峰高度620米，可以计算出河流两侧等高线的海拔高度是100米，还后计算出R的海拔高度约450-500米之间，M的海拔高度为50-100米之间，计算出两点间高度的最大值和最小值，就是相对高度的取值范围，约350-450米之间，C对。

【2】①、②、③、④四条登山路线中，平均坡度最陡的是（）A．①B．②C．③D．④【答案】B【解析】同一幅等高线图中，等高线越密集，表示坡度越陡。

读图可以判断，①、②、③、④四条登山路线中，②线是最密集的线路，所以坡度最陡，B对。

【考点】等高线图的判读，高差计算，等高线图的实际应用。

3.读图甲和图乙，完成下列各题。

（10分）（1）试简述北美洲和亚洲地形地势的主要特征。

05剖面图专题练习题目读“我国某地区等高线地形图”，回答1-3题。

1．能正确反映图1-12中沿a-b线所做的地形剖面图的是（ B ）2．建设图1-12中水利枢纽的首要目标是（ C ）A．发电B．航运 C．防洪 D．灌溉3．有关图1-12区域环境特征的叙述，正确的是（ B ）①图中自然保护区以保护亚热带季雨林为主②地处山区，多生产力低下的坡耕地③经济发展水平高，资源开发程度低④地形条件复杂，旅游资源丰富A．①②B．②④ C．①③ D．②③4. 下图是沿某一条纬线所作的海陆剖面示意图，当天是北半球夏至日，A地的正午太阳高度为43o8′，回答下列各问。

(1)该图是 ___半球(南、北) _____洲，沿____纬线所作剖面图，当天昼夜长短状况是 ___。

(2)图中A地的气候类型是 ___________，B地的气候类型是 ________。

(3)图中C地附近的洋流名称是 _____________。

(4)D ____________海峡。

4．(1)南非 23o26′S 昼短夜长(2)热带沙漠气候热带雨林气候(3)莫桑比克暖流。

(4)莫桑比克海峡。

5．下图是25o S某大陆附近地形剖面图，回答下列各问(1)这是表示 ________大陆的地形剖面图。

(2)图中代号分别表示：A ______洋，B______洋，C ____山脉，D _____湖。

(3)当北印度洋洋流成逆时针流动时，E 地盛行 _____风。

(4)图中所属国家农牧产品中，出口量居首位是的 ______。

5．(1)澳大利亚解析：南半球跨东经120o到150o多度的大陆是澳大利亚大陆，对此考生应牢记。

(2)印度洋，太平洋大分水岭艾尔湖(艾尔湖湖面低于海拔零米)(3)东南季风 (4)羊毛6.下图沿20o纬度某陆地附近地形剖面图，读图分析回答：(1)这是表示 ___国家沿 ___20o (南、北纬)纬线的地形剖面图。

(2)图中A、B、C的地形名称是：A ___，B ______，C _______，(3)该国南部的市是世界上软件的重要产地。

图表解读专项练二地质剖面图的判读(20分钟50分)一、选择题(每小题4分,共32分)(2020·华中师大附中模拟)下图示意某地垂直于构造线(区域性构造在地面上的延伸线,如大的断层线等)方向所作的地质剖面,图中数字为岩层编号。

读图完成1～3题。

1.图中a、b、c三处( )A.a、c两处地质构造线都呈东南—西北走向B.a处背斜岩层受到水平挤压成山C.b处附近多泉水出露,不宜建设大坝D.c处向斜上覆岩层受外力侵蚀成谷2.⑥可能是( )A.喷出岩B.变质岩C.沉积岩D.侵入岩3.图中地质构造的形成过程中,最早发生的地质作用是( )A.岩浆侵入B.断层C.沉积作用D.褶皱隆起【解析】1选C,2选B,3选C。

第1题,b处位于断层附近,为地下水出露地带,岩层不稳,不宜筑坝;a处岩层中间新两翼老,为向斜构造;c处岩层中间老两翼新,为背斜构造,a、c两处地质构造线垂直于图示剖面方向,故呈东北—西南走向。

a处是向斜槽部,受挤压变得坚硬,难以被侵蚀,形成山岭。

c处为背斜顶部,因受X力岩石破碎,易被侵蚀成谷。

第2题,⑥位于侵入岩和沉积岩接触带,是沉积岩在岩浆侵入过程中受高温高压变质而成的。

第3题,图示地区的地质作用过程是沉积作用→水平挤压→褶皱隆起→岩浆侵入→侵入接触带岩石变质作用→断层。

(2020·某某八校联考)地层接触关系是指新老地层或岩石在空间上的相互叠置状态,常见的接触关系有:整合接触、不整合接触。

整合接触是指上、下地层之间没有发生过长时间沉积中断或地层缺失;不整合接触是指上、下地层间的层序发生间断。

下图为某地地层分布俯视图。

据此回答4～6题。

4.图示河流东岸地层接触关系及运动情况是( )A.整合接触,先上升后下降B.整合接触,先下降后上升C.不整合接触,先上升后下降D.不整合接触,先下降后上升5.地层T3、T4、T5年龄大小排序最可能为( )A.T3>T4>T5B.T4>T3>T5C.T3>T5>T4D.T5>T4>T36.若地层年龄T3>T2>T1,则该地有可能是( )A.向斜谷B.背斜山C.背斜谷D.向斜山【解析】4选D,5选A,6选A。

地形、地质剖面图一、选择题下图为“30°N纬线上某地地形剖面图”，其中横坐标表示经度。

读图完成1～2题。

1．图中N湖泊水面与M山峰的相对高度，较大值多出现在()A．冬季B．春季C．夏季D．秋季2．图中X海域与Y高原，分别位于()A．非洲板块印度洋板块B．太平洋板块美洲板块C．非洲板块亚欧板块D．南极洲板块美洲板块答案 1.C 2.A解析第1题，N湖位于地中海气候区，夏季降水少并且蒸发旺盛，故夏季N湖与M山峰相对高度较大。

第2题，图中X海域为地中海，属于非洲板块，Y高原属于印度洋板块。

(2014·南京模拟)下图为“某区域示意图”，乙图为甲图中“R河河谷及其附近地质剖面示意图”(R河河谷的形成主要受地转偏向力影响)。

读图回答3～5题。

3．R河流的流向大体上为()A．自北向南B．自南向北C．自东向西D．自西向东4．R河河谷处的地质构造为()A．向斜B．背斜C．谷地D．山岭5．R河应位于()A．北半球B．南半球C．东半球D．西半球答案 3.D 4.B 5.A解析第3题，河流一般流经山谷，地势比两侧要低，河谷地带等高线向高处弯曲，由此判断R河与图中等高线相交处西边高东边低，河流自西向东流。

故选D。

第4题，根据乙图中R河河谷处的岩层弯曲状况来分析，岩层发生连续弯曲变形，岩层向上拱起，其地质构造为背斜。

故选B。

第5题，乙图中R河南岸较陡，结合河流流向，也就是右岸陡，说明河流受地转偏向力影响向右偏，右岸遭受侵蚀，应是北半球。

故选A。

下图为某局部地区土壤再分配速率(吨/公顷·年)等值线图，土壤再分配速率正值表示沉积，负值表示侵蚀，读图回答6～7题。

6．①②③④四条虚线所在位置冲沟(流水侵蚀形成)最发育的是()A．①B．②C．③D．④7．沿MN线所作的地形剖面最有可能是下图中的()。

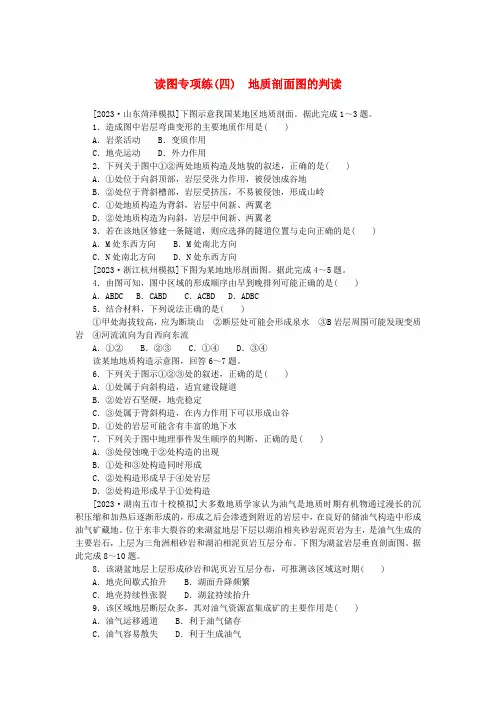

读图专项练(四) 地质剖面图的判读[2023·山东菏泽模拟]下图示意我国某地区地质剖面。

据此完成1～3题。

1．造成图中岩层弯曲变形的主要地质作用是( )A．岩浆活动 B．变质作用C．地壳运动 D．外力作用2．下列关于图中①②两处地质构造及地貌的叙述，正确的是( )A．①处位于向斜顶部，岩层受张力作用，被侵蚀成谷地B．②处位于背斜槽部，岩层受挤压，不易被侵蚀，形成山岭C．①处地质构造为背斜，岩层中间新、两翼老D．②处地质构造为向斜，岩层中间新、两翼老3．若在该地区修建一条隧道，则应选择的隧道位置与走向正确的是( )A．M处东西方向 B．M处南北方向C．N处南北方向 D．N处东西方向[2023·浙江杭州模拟]下图为某地地形剖面图。

据此完成4～5题。

4．由图可知，图中区域的形成顺序由早到晚排列可能正确的是( )A．ABDC B．CABD C．ACBD D．ADBC5．结合材料，下列说法正确的是( )①甲处海拔较高，应为断块山②断层处可能会形成泉水③B岩层周围可能发现变质岩④河流流向为自西向东流A．①②B．②③ C．①④D．③④读某地地质构造示意图，回答6～7题。

6．下列关于图示①②③处的叙述，正确的是( )A．①处属于向斜构造，适宜建设隧道B．②处岩石坚硬，地壳稳定C．③处属于背斜构造，在内力作用下可以形成山谷D．①处的岩层可能含有丰富的地下水7．下列关于图中地理事件发生顺序的判断，正确的是( )A．③处侵蚀晚于②处构造的出现B．①处和③处构造同时形成C．②处构造形成早于④处岩层D．②处构造形成早于①处构造[2023·湖南五市十校模拟]大多数地质学家认为油气是地质时期有机物通过漫长的沉积压缩和加热后逐渐形成的，形成之后会渗透到附近的岩层中，在良好的储油气构造中形成油气矿藏地。

位于东非大裂谷的来湖盆地层下层以湖泊相夹砂岩泥页岩为主，是油气生成的主要岩石，上层为三角洲相砂岩和湖泊相泥页岩互层分布。

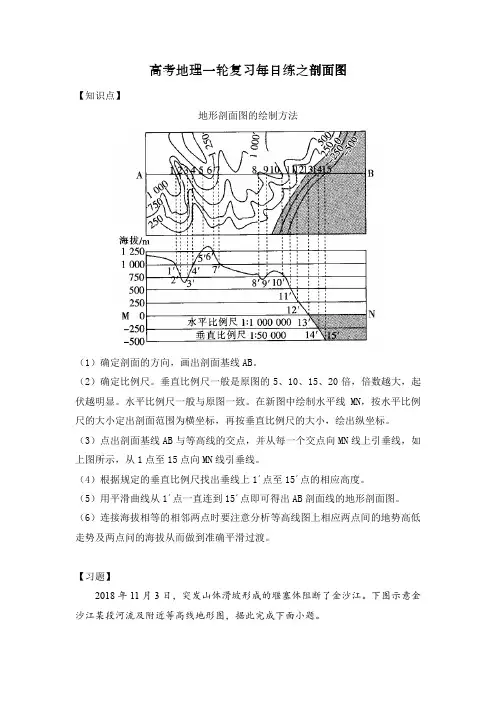

高考地理一轮复习每日练之剖面图【知识点】地形剖面图的绘制方法（1）确定剖面的方向，画出剖面基线AB。

（2）确定比例尺。

垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，再按垂直比例尺的大小，绘出纵坐标。

（3）点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。

（4）根据规定的垂直比例尺找出垂线上1´点至15´点的相应高度。

（5）用平滑曲线从1´点一直连到15´点即可得出AB剖面线的地形剖面图。

（6）连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点问的海拔从而做到准确平滑过渡。

【习题】2018年11月3日，突发山体滑坡形成的堰塞体阻断了金沙江。

下图示意金沙江某段河流及附近等高线地形图，据此完成下面小题。

1.山体滑坡之前，河流①②段（）A.东南流向西北B.西南流向东北C.西北流向东南D.东北流向西南2.为突出表示当地的地形起伏，在做地形剖面图时，应该（）A.保持水平比例尺不变，增大垂直比例尺B.保持垂直比例尺不变，增大水平比例尺C.水平比例尺和垂直比例尺同倍增大D.水平比例尺和垂直比例尺同倍缩小3.若堰塞体上游河流流量稳定，在堰塞体自然崩溃之前，①处水位变化为（）A. B.C. D.很多户外探险爱好者连基本的地图判读都不懂就进山，是户外探险事故多发的主要原因。

下图中箭头表示地表径流的方向，读图回答下面小题。

4.关于该图的叙述，正确的是（）A.S点在T点西南方向B.在P点可以看到T点C.T处是集水线D.在S处探险需注意洪水5.正确表示经过PQ的地形剖面图和经过S点的等高线图的是（）A. B.C. D.下图为东南亚某岛屿及其附近海域的地形图。

读图，完成下面小题。

6.下面地形剖面示意图中，M点对应上图中点（）A.①B.②C.③D.④7.下列有关婆罗洲的叙述，正确的是（）A.东南部海域大陆架宽广B.聚落多分布在沿海平原C.甲河流程约为100千米D.降水多，河流通航里程长读下列四国地形剖面示意图，图示四个国家中，有三个面积居于世界前六位，另一个是人口超过1亿的亚洲国家，据此完成下面小题。

高三地理一轮复习地形剖面图专项练习（带解析）地形剖面图指沿地表某不时线方向上的垂直剖面图，以显示剖面线上断面地势坎坷状况。

以下是地形剖面图专项练习，请考生查缺补漏。

(2021天津文综)某中学天文小组对以下图所示区域停止调查。

读图，完成1～2题。

1.在同窗们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是()解析：可依据甲、乙两端点的海拔、连线经过的山脊、山谷位置判别，甲处海拔高于400米，乙处海拔在300～400米之间，中间经过两个山脊，剖面线经过处海拔都在300～400米，偏西的山脊相对缓和，偏东的山脊较为陡峻。

答案：C2.为了维护生态环境，外地政府方案将上图中a、b、c、d 四处居民点集中到一处。

天文小组建议居民点集中建在水源最丰厚的中央，该地应选在()A.a处B.b处C.c处D.d处解析：水源最丰厚的地域应位于山谷处，图中a处于谷地，应是水源会聚的地域。

答案：A(2020全国卷Ⅰ)甲、乙两地点之间有三条路途相连。

某天文活动小组测绘了这三条路途的纵向剖面图。

读图，完成3～5题。

3.甲、乙两地点间高差大致为()A.80 mB.110 mC.170 mD.220 m解析：从题图当中很清楚看出，作为三条路途的起止点的甲、乙两地，高度区分大致为260 m和150 m，故高差大致为110 m。

答案：B4.在对应的地形图上可以看出()A.路途①为直线B.路途②经过甲、乙两地间的最高点C.路途③最长D.路途①和②能够有局部路途重合解析：从图示可以看出，①水平距离最长，不会是直线;③水平距离最短;两地之间的最高点可达375米左右，而路途②沿线最高点缺乏350米。

扫除法，选D。

答案：D5.假定运用大型运输车从乙地运送重型机械设备至甲地，最适宜行车的是()A.路途③B.路途①C.路途①和②D.路途②和③解析：运输重型机械，最好选平整的路途，以保证运输平安。

①沿线高度变化最小，是最平整的路途。

答案：B名校调研(2021长郡中学期中)读某景色区等高线图，回答6～7题。

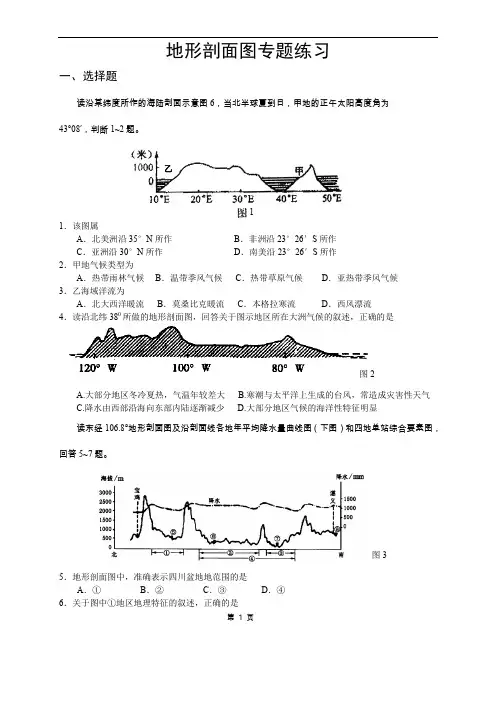

第 1 页 地形剖面图专题练习一、选择题读沿某纬度所作的海陆剖面示意图6，当北半球夏到日，甲地的正午太阳高度角为43°08′，判断1~2题。

1．该图属A ．北美洲沿35°N 所作B ．非洲沿23°26′S 所作C ．亚洲沿30°N 所作D ．南美沿23°26′S 所作2．甲地气候类型为A ．热带雨林气候B ．温带季风气候C ．热带草原气候D ．亚热带季风气候3．乙海域洋流为A ．北大西洋暖流B ．莫桑比克暖流C ．本格拉寒流D ．西风漂流4．读沿北纬380所做的地形剖面图，回答关于图示地区所在大洲气候的叙述，正确的是A.大部分地区冬冷夏热，气温年较差大B.寒潮与太平洋上生成的台风，常造成灾害性天气C.降水由西部沿海向东部内陆逐渐减少D.大部分地区气候的海洋性特征明显读东经106.8°地形剖面图及沿剖面线各地年平均降水量曲线图（下图）和四地单站综合要素图，回答5~7题。

5．地形剖面图中，准确表示四川盆地地范围的是A ．①B ．②C ．③D ．④6．关于图中①地区地理特征的叙述，正确的是1 乙第 2 页A ．属北温带，自然植被为落叶阔叶林B ．河流以冰雪融水补给为主C ．典型农作物有水稻、冬小麦、柑橘等D ．广泛分布肥沃的紫色土7．下列甲乙丙丁四幅图分别代表剖面图中⑤ ~ ⑧地的气候综合要素，其中代表⑦地的是A ．甲B ．乙C ．丙D ．丁读下图（沿40°N 亚洲东西向地形剖面图），回答8—10题。

8．有关E 地的说法正确的是A ．所在国家是伊拉克B ．地形以山地为主C ．自然景观以草原、荒漠为主D ．冰川作用对地表形态影响深刻9．有关F 地的说法正确的是A ．有丰富的石油、天然气和铁矿资源B ．该地水土流失现象严重C ．该地有所在国家最大的内流河D ．地势低平、土壤肥沃，水资源丰富，可以大力发展种植业10．下列说法正确的是A ．H 地湿地面积广大B ．制约H 地农业发展的限制因素是旱涝、盐碱和风沙C ．G 地为帕米尔高原D ．图中从东到西降水逐渐减少下图是沿10E °的地形剖面图，读后完成11—15题：11．A 处种植的油料作物是A ．油棕B ．油橄榄C ．油菜D ．花生12．B 国有世界著名的新兴工业区A ．普拉托B ．塔兰托C ．米兰D ．热那亚13．源于C 山脉北麓的著名河流是A ．多瑙河B ．塞纳河C ．波河D ．易北河14．下列叙述正确的是图6A．D、E、F分属三个国家B．D处土壤肥沃，日照长，多种燕麦、黑麦C．E处有世界著名的传统工业区D．F处地势低平，多种甜菜、葡萄15．E所在国家A．是该洲谷物出口最多的国家B．农业以畜牧业为主，种植业没有地位C．煤、铁、钾盐产量居世界前列D．现代化工业发达，新兴工业向南部发展二、填空题16、读“沿北纬32°纬线我国地形剖面图”，完成下列要求：图7（1）在剖面图上标出我国三级阶梯的范围。

高一地理等高线地形图地形剖面图试题1.读某内陆国家等高线地形图，完成下列小题。

【1】约占该国面积4／5的地形为（）A．平原和盆地B．高原和山地C．平原和丘陵D．丘陵和盆地【答案】B【解析】读图，根据图中等高线可知，该地区海拔多在1000米以上，故该国地形以高原和山地为主。

【2】该国的农田应主要分布在（）A．中部和西北部B．中部和南部C．中部和东北部D．北部和西部【答案】D【解析】农田应该分布在地势相对平坦的地区，图中北部和西部沿海地区，等高线稀疏，地势相对平坦，适合发展农业。

【3】该国灌溉农田的水源量相对较大的时期在（）A．夏季和秋季B．冬季和春季C．春季和夏季D．秋季和冬季【答案】C【解析】根据题干可知，该国为内陆国家，降水量少，气候比较干旱，作物的播种期和生长期需水量较大，需要引水灌溉，即为春季和夏季。

【考点】该题考查地形判断和农田分布等。

2.该图为东南亚部分区域图，读图回答下列问题。

(8分)(1)简要概括苏门答腊岛的地形特征。

(4分)(2)根据图中信息概括苏门答腊岛聚落的分布特点并简述其主要原因。

(6分)【答案】（1）地形地势西（南）部为山地，东（北）部为平原；地势西南高东北低（4分）（2）特点：西部沿海分布，（中）东部沿河流分布(2分) 主要原因：地形平坦，水源充足，交通便利（4分）【解析】试题分析:(1)根据图例及河流的分布，可知苏门答腊岛的地形地势特征。

(2)从图上可以看出，苏门答腊岛的聚落主要分布在西部的沿海地带和中部沿河地带，主要是因为这些地带地势平坦、水源充足、交通也比较便利。

【考点】该题考查地形特征和聚落分布。

3.下图为我国东南沿海某城市功能分区示意图，图中字母代表的是不同的功能区，一条河流穿过该市区（图中没有画出河流，需根据等高线判断大致流向）。

读图回答下列问题。

【1】若在该河开发漂流旅游项目，那么漂流的出发地应设在（）A．a区B．d区C．e区D．g区【答案】A【解析】河流分布于山谷地区，即等高线弯曲最大处，且河流的流向与等高线凸出的方向相反，由此可知，河流由西南流向东北。

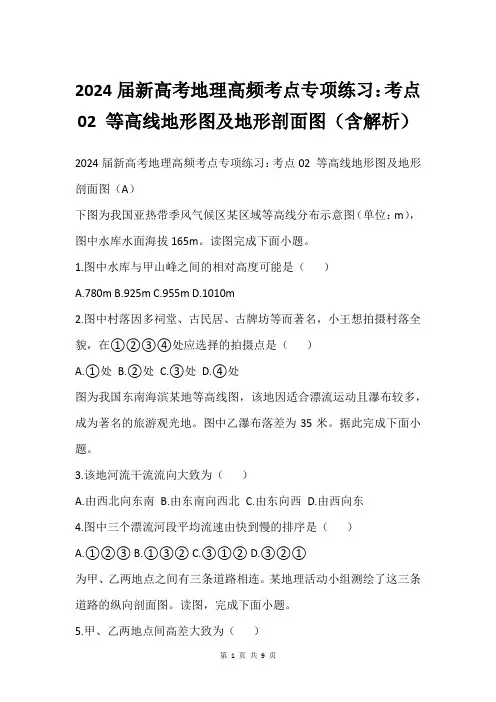

2024届新高考地理高频考点专项练习：考点02 等高线地形图及地形剖面图（含解析）2024届新高考地理高频考点专项练习：考点02 等高线地形图及地形剖面图（A）下图为我国亚热带季风气候区某区域等高线分布示意图（单位：m），图中水库水面海拔165m。

读图完成下面小题。

1.图中水库与甲山峰之间的相对高度可能是（）A.780mB.925mC.955mD.1010m2.图中村落因多祠堂、古民居、古牌坊等而著名，小王想拍摄村落全貌，在①②③④处应选择的拍摄点是（）A.①处B.②处C.③处D.④处图为我国东南海滨某地等高线图，该地因适合漂流运动且瀑布较多，成为著名的旅游观光地。

图中乙瀑布落差为35米。

据此完成下面小题。

3.该地河流干流流向大致为（）A.由西北向东南B.由东南向西北C.由东向西D.由西向东4.图中三个漂流河段平均流速由快到慢的排序是（）A.①②③B.①③②C.③①②D.③②①为甲、乙两地点之间有三条道路相连。

某地理活动小组测绘了这三条道路的纵向剖面图。

读图，完成下面小题。

5.甲、乙两地点间高差大致为（）A.80mB.110mC.170mD.220m6.在对应的地形图上可以看出（）A.道路①为直线B.道路②经过甲、乙两地间的最高点C.道路③最长D.道路①和②可能有部分路段重合下图为某地区地质示意图，图中地层T、J、K年代由老到新。

据此完成下面小题。

7.图中发育两条河流，一条已标注，另一条（）A.自西北向东南流经甲地B.自西北向东南流经乙地C.自东南向西北流经甲地D.自东南向西北流经乙地8.正确表示图中“Ⅰ—Ⅰ”地形和地质构造剖面的是（）A. B.C. D.下图为某同学在老师指导下沿甲图EF、MN作地形剖面图，成果分别为乙图和丙图。

读图，完成下面小题。

9.该地的地形是（）A.山峰B.山脊C.山谷D.鞍部10.③地位于④地的（）A.东北方向B.东南方向C.西北方向D.西南方向读等高线地形图，完成下面小题。

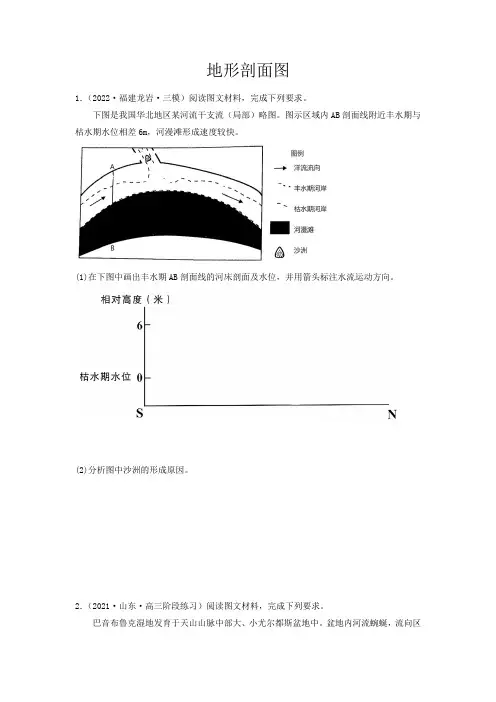

地形剖面图1．（2022·福建龙岩·三模）阅读图文材料，完成下列要求。

下图是我国华北地区某河流干支流（局部）略图。

图示区域内AB剖面线附近丰水期与枯水期水位相差6m，河漫滩形成速度较快。

(1)在下图中画出丰水期AB剖面线的河床剖面及水位，并用箭头标注水流运动方向。

(2)分析图中沙洲的形成原因。

2．（2021·山东·高三阶段练习）阅读图文材料，完成下列要求。

巴音布鲁克湿地发育于天山山脉中部大、小尤尔都斯盆地中。

盆地内河流蜿蜒，流向区外，年平均气温—4.7℃。

巴音布鲁克湿地内有国家级天鹅自然保护区，栖息着大量的野生天鹅。

该湿地周围草场广阔，是传统的畜牧业区。

图1、图2分别示意巴音布鲁克草原位置及其河曲景观。

（1）试绘制图2中AB两点之间河流剖面图，并描述该处河谷地貌特征。

（2）巴音布鲁克草原上的开都河素有"九曲十八弯"的称号，沿河分布大量的牛轭湖，分析其形成过程。

3．（2022·山西太原·高三期末）读图文资料，完成下列要求。

北京市延庆区小海坨山将承担2022年冬奥会高山滑雪等室外赛事，现已建成7条滑雪赛道。

赛道最大落差近900米。

气象专家发现.小海坨山半山腰冬季经常出现的低云。

是山地背风坡下沉气流与爬坡湿气流相互作用形成的。

下图示意小海坨山主峰及附近地形。

(1)在图左中画出小海坨山山脊的延伸方向，推测半山腰云出现的大致位置。

(2)判断2017年1月16日11时小海坨山半山腰云分布的海拔高度，并分析云团不易向上飘散的原因。

(3)分析半山腰云对高山滑雪的不利影响。

4．（2020·山东·模拟预测）周口店国家考古遗址位于北京房山区周口店镇。

某学校地理教师来到周口店遗址进行地理实践活动踩点。

读“周口店遗址景区示意图”，完成下面问题。

（1）写出周口店河的大致流向。

（2）从景区大门到山顶洞，有a、b两条路径。

景区工作人员建议沿a路径上山参观山顶洞，老师们则选择沿b路径上山参观山顶洞。

等高线地形图和地形剖面图一、选择题读世界某区域等高线地形图，回答1～2题。

1．图示区域内河流落差可能是()A．78 m B．98 m C．128 m D．148 m2．图中m、n、p、q四地中()A．m地位于阴坡，坡度较其他三地陡B．n地位于鞍部，地势较其他三地高C．q地位于山谷，在m地的东北方向D．p地位于山脊，处于盛行风迎风坡解析：1.B 2.A第1题，图示等高距是40 m，河流源头最高处海拔范围为80～120 m，最低处海拔0 m，结合选项，区域内河流落差范围可能是98 m，B对。

第2题，图示位于北半球，根据等高线形态，图中m、n、p、q四地中，m地位于阴坡，等高线较密集，坡度较其他三地陡，A对。

n地位于谷地，地势较其他三地低，B错。

q地位于山脊，在m地的西北方向，C错。

p地位于山谷，图示位于欧洲西部，盛行西风，p地处于盛行风背风坡，D错。

下图为非洲摩洛哥位置、地形、城市分布图。

读图完成3～4题。

3．下列对摩洛哥地形特点，描述正确的是()A．以平原、山地为主，平原多分布在沿海地区，山地分布在中东部B．以山地、丘陵为主，山地多分布在北部、中部，丘陵分布在南部、西部C．以山地、高原为主，山地多分布在北部、中部，高原分布在东部、南部D．以平原、丘陵为主，平原多分布在沿海地区，丘陵分布在北部、东部4．摩洛哥城市集中分布在西部沿海地区的自然原因是()A．沿海地区地形平坦B．沿海地区水资源丰富C．沿海地区温带海洋性气候，温暖湿润D．沿海地区河流众多，水能资源丰富解析：3.C 4.A第3题，图中摩洛哥大部分地区海拔较高，有些地方等高线密集，说明以山地和高原为主，山地主要分布在北部、中部，高原分布在东部、南部。

第4题，影响城市分布的自然因素主要有地形、气候、河流，从图中可以看出摩洛哥城市集中分布在北部、西部沿海地区。

从气候来看北部、西部为地中海气候，气候温和宜人，从地形看，绝大多数在200 m以下，地形平坦。

2009--2014年高考真题考点汇编--地形剖面图20015年【2015·上海·24～25】下图为某洲大陆沿22°S纬线的地形剖面图。

1．图中乙地气候类型属于（）A．热带季风气候B．热带稀树草原气候C．热带沙漠气候D．高原山地气候2．导致乙地降水量与甲地明显不同的主要因素是乙地（）A．处于盛行风向的迎风坡上B．受沿岸寒流影响C．全年受赤道低气压带影响D．受高峻地势影响【答案】1．B 2．A【解析】1．该大陆两侧为高大山地，海拔达到5000米，地区地势低平为平原地形，东部海拔较高为高原地形。

故该大陆应为南美大陆。

图中乙地位于热带地区为热带草原气候。

B正确。

2．乙地受赤道低压和东南信风交替控制，为热带草原气候。

乙地位于东南信风的迎风坡，导致当地降水增多。

甲地位于东南信风背风坡，受沿岸寒流的影响，降水少。

A正确。

【2015·浙江·5～6】下图为某地形剖面图，图中①－⑧为岩层编号，其年代由老到新，完成3～4题。

3．图中甲、乙两地的地质地貌叙述，正确的是（）A．甲－背斜岩层，由水平挤压成山B．甲－向斜槽部岩层向下弯曲成谷C．乙－背斜顶部受压力被侵蚀成谷D．乙－向斜上覆岩层差别侵蚀成谷4．有人称丙处山峰为“飞来峰”，其岩石可能是（）A．石灰岩大理岩B．花岗岩流纹岩C．大理岩石灰岩D．安山岩玄武岩【答案】3．C 4．A【解析】3．图中①——⑧岩层编号，其年代由老到新。

读图分析，根据岩层弯曲形态，甲处是向斜岩层，由水平挤压成向斜，外力侵蚀成山；甲位于向斜槽部，岩层向下弯曲成向斜，受侵蚀成岭；乙处为背斜，顶部受张力疏松被侵蚀成谷，C正确。

4．丙处山峰为“飞来峰”其岩石与周围岩石不同。

读图，丙处岩层按顺序形成较晚，且没有侵入或切断的形态，是在地表沉积形成，可能是石灰岩等沉积岩，或是石灰岩变质成的大理岩，A正确。

【2015·山东·11～12】某地理兴趣小组在一次野外考察中，选择了一条与考察区域总体构造线方向垂直的路线。

2020届高考人教版地理地形剖面图精选试题一、单选题图1为某地等高线地形图（单位：米），图2为此图中甲、乙两点间地形剖面示意图，据此完成下面小 题。

，图中甲、乙两图表示的实际范围完全相同 （乙图等高 线被省略），根据两图绘制的地形剖面图在形式上存在差异。

据此完成下面小题。

5 .在实际地面上，EFMN 四地海拔的关系是（）①E 、F 海拔一定相同②E 、 F 海拔可能不同③M N 海拔一定相同1 .陡崖M 最大高差（米）为（ ）A. 198B.290C. 3802 .图中等高线P 的数值为 （ ）A. 300B. 400C. 5003 .图中王村位于乙地的（）A.东南方向B.正东方向C.正西方向D. 450D. 600D.西北方向F 图是某区域等高线地形图及相应的地形剖面图4. A. C. 比例尺更小 等高距更小 B.比例尺更大 D.等高距更大诲技乙图比甲图（水平距闺1T④M N海拔可能不同A.①③B.②④C.①④D.②③6.下图示意某湖7000年来的湖面变迁状况,该湖多年平均BI水量约为95mm蒸发量约为答下题。

卜面四幅图中最能反映图中PQL线地形剖面图的是（）A.地形C.植被-- 球史a/Wt ---WtlrfflJWt、-条令出!蜂市令丁值母一/等号M N母牙M族A. AB. BC. CD. D卜图为“某地地形与甲地建筑物布局示意图”。

读图完成下面小题。

7.与乙地相比，将建筑物布局在甲地主要考虑的因素是1315mm读图,回B.水源D.坡向8.与甲地地形平整方式相符的剖面是某高中研究性学习小组到下面等高线地形图所示区域实地考察。

读图，回答下面小题。

图例■居民点规划公路防炖隼塔（选址）i山峰9.在图示区域内，拟建一座防火瞭望塔，在①②③④选址方案中，瞭望范围最大的是10.小明同学沿a-b剖面线绘制的地形剖面图，是下图中的（）读下面等高线示意图和地形剖面图，完成下面小题。

A.①B.D.ASM11.图中a、b、c、d四点中，位于山脊的是（）A.a点B. c点C. b点D. d点12.图中，MM XY的交点，在剖面图上对应的点是（）A.①③B.②④C.②③D.①④13.若该地为新建水库的库区，最高水位为600米，该图范围将出现的情况是（）A.最高水位时，小部分面积被淹没，将出现一个半岛B.a、b、c、d四个居民点中，d居民点可以不搬迁C.最高水位时，将出现两个小岛，三地将被水淹没D. a、b、c、d四个居民点都不必搬迁，改为从事旅游业和渔业下图中，沿甲图E〜F, M- N所作的地形剖面分别为乙图和丙图。

高三地理等高线地形图地形剖面图试题答案及解析1.读我国沿某线的地形剖面图，据图回答下题。

【1】该线的走向是（）A．东一西走向B．南一北走向C．东北一西南走向D．西北一东南走向2.甲、乙两图分别表示两个不同地区的地形图。

读图完成下列问题。

(12分)(1)图甲中B点位于图乙中A点什么方向？两点的相对高度是多少？(4分)(2)比较甲、乙两图比例尺的大小，并说明判断依据。

(4分)(3)根据图中信息分析甲、乙两图所示区域的地形特征。

(4分)【答案】（1）东南方向 700米（2）甲＞乙依据：两图图幅大致相同，图甲所跨经纬度范围明显小于乙图，说明图甲所示区域比图乙小。

（3）图甲：东部以山地为主，西部以平原为主；地势东高西低。

图乙：以台地丘陵为主；中间高且平坦，四周低且较陡。

【解析】试题分析:根据图中经纬度可知，B点位于A点的东南方向。

图中A点海拔高度为200米，B点海拔高度为900米，故两点相对高度为700米。

图幅相等，比例尺越大，表示的范围越小，比例尺越小，表示的范围越大。

图甲所跨的经度范围比乙图小，说明甲图所示区域比乙图大。

甲图东部高，西部低，东部以山地为主，东部以平原为主；图乙地势中间高，四周低，且中间地形平坦，四周比较陡，以台地丘陵为主。

【考点】该题考查方向判断，相对高度，比例尺和地形特征。

3.下面甲、乙两图为两个国家的地形剖面图，甲图剖面线为55°N，乙图剖面线为23°26'S，下列关于两国的正确叙述是（）A．两国西部均分布有地中海气候B．甲国地广人稀，乙国地窄人稠C．两国都是世界上重要的农矿产品出口国D．甲国工农业发达，乙国经济以农牧业为主【答案】C【解析】根据题中的纬度和图中的经度判断，甲国是加拿大，西部没有地中海气候。

乙国是澳大利亚，西南端有地中海气候。

A错。

两国都是地广人稀的国家，B错。

两国资源丰富，都是世界上重要的农矿产品出口国，C对。

甲国工农业发达，乙国经济以农牧业和工矿业为主，也是发达国家，D 错。

2021届高三地理一轮复习训练：地质剖面图一、选择题，在每小题给出的四个选项中，只有一项是符合要求的。

下图为某地地质剖面示意图。

读图回答1～2题。

1. 图中A. 甲处的岩层多气孔构造B. 图示区域发生了三次褶皱C. 岩浆侵入可能导致乙处岩石变质D. 丙处的溶洞景观由岩浆活动造成2. 下列地质作用由早到晚依次发生的是A. 褶皱、断层、岩浆侵入、沉积、侵蚀B. 断层、褶皱、侵蚀、沉积、岩浆侵入C. 褶皱、断层、侵蚀、沉积、岩浆侵入D. 断层、褶皱、岩浆侵入、沉积、侵蚀【答案】1. C 2. C【解析】1. 甲处岩石为花岗岩，岩石较为致密，气孔构造为玄武岩等喷出岩特有的；根据图中岩层的分布，图示地区只出现过两次褶皱；岩浆岩侵入与沉积岩交会处形成高温环境，易产生变质岩；溶洞为石灰岩受流水侵蚀作用而成。

据此分析选C。

2. 根据图示信息，该图最底层岩层错位，错位岩层都为倾斜分布，故褶皱发生在断层之前，上部岩层覆盖住第一次褶皱的岩层，故应该是先侵蚀形成水平面，再沉积，最后岩浆侵入大多数沉积岩。

据此分析选C。

岩浆冷凝形成岩浆岩。

喷出地表的岩浆岩为喷出岩，多由气孔构造，以玄武岩为代表；未喷出地表在地表以下冷却凝固的岩浆岩为侵入岩，一般比较致密，以花岗岩为代表。

下图为我国两广地区某区域地质剖面示意图。

读图完成3～4题。

3. ①处的构造地貌为A.背斜B.向斜C.背斜谷D.向斜谷4. ②处山峰在当地有“飞来峰”之称,关于其形成过程正确的是A.向斜——沉积——断裂B.向斜——断裂——沉积C.向斜——侵蚀——断裂D.向斜——断裂——沉积——侵蚀【答案】3. C 4. D【解析】3. 根据岩层新老关系可知,①处是背斜。

从地貌形态来看,其顶部受到外力侵蚀成为谷地.构造地貌为背斜谷。

4. ②处岩石与周围地区不同。

从地质构造上看是向斜,岩层与周围不同是因为向斜构造处发生过断裂.并且岩层有错动,后来在断裂处有新的沉积作用发生,形成T3岩层。
