船体结构焊接变形的控制与火工矫正研究

论船舶薄板焊接的变形问题及控制方法全文共四篇示例，供读者参考第一篇示例：船舶薄板焊接的变形问题及控制方法引言船舶建造是一个复杂的过程，薄板焊接是船舶建造中不可或缺的环节之一。

薄板焊接是指焊接材料的厚度在3mm以下的焊接工艺，它在船体的制造过程中扮演着关键的角色。

薄板焊接过程中常常会出现焊接变形问题，给船舶建造带来了一定的困扰。

本文将探讨船舶薄板焊接的变形问题及控制方法。

1.1 薄板焊接的变形原因薄板焊接的变形主要是由于焊接热量引起的材料收缩和内部应力的释放所致。

在焊接过程中，焊接区域受到高温热源的影响，材料会发生热胀冷缩的变形。

焊接会改变材料的结构和性能，从而产生内部应力，导致材料受力不均匀，最终产生变形。

1.2 变形对船舶建造的影响薄板焊接的变形会对船舶的结构造成影响。

焊接变形会导致船舶外形的变形，影响船舶的外观和水动力性能。

变形还会影响船舶的结构强度和稳定性，加速船体的疲劳破坏，从而影响船舶的使用寿命和安全性。

控制船舶薄板焊接的变形是船舶建造中的重要问题。

2.1 选用合适的焊接工艺为了减少薄板焊接的变形，可以采用适当的焊接工艺。

可以选择低热输入的焊接方法，如脉冲MIG焊、激光焊等，以减少热影响区的大小和热变形。

采用预热和焊后热处理的方法，通过控制材料的温度和冷却速率来减小焊接变形。

2.2 采用预制配合和辅助支撑装置对于大型船舶薄板的焊接，可以采用预制配合和辅助支撑装置的方法来控制焊接变形。

预制配合是在焊接前就进行材料的加工和拼焊，通过预先控制材料的形状和尺寸，来减小焊接变形。

在焊接过程中，可以使用辅助支撑装置来支撑和固定焊接区域，从而减小焊接变形的影响。

2.3 采用适当的尺寸设计和工艺控制2.4 对变形进行补偿和调整在薄板焊接后，可以对焊接变形进行补偿和调整。

这主要包括局部加热、局部拉伸和修正焊接接头等方法，来恢复材料原本的形状和尺寸，减小焊接变形的影响。

结论船舶薄板焊接的变形问题是船舶建造中的重要问题，对船舶的外观、水动力性能、结构强度和稳定性等都会产生影响。

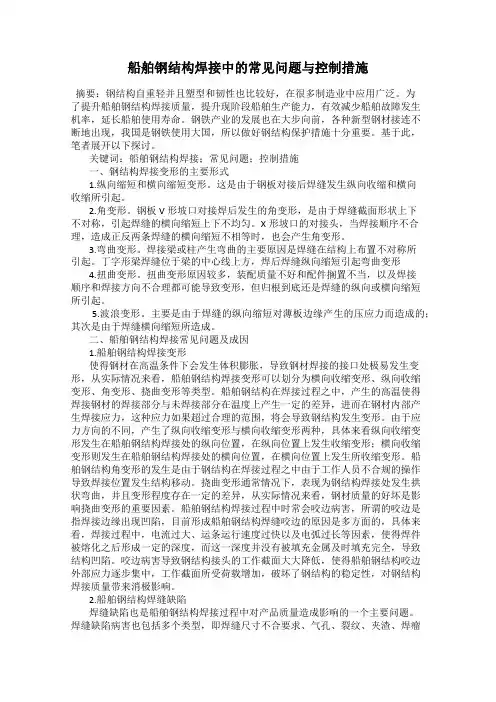

船舶钢结构焊接中的常见问题与控制措施摘要：钢结构自重轻并且塑型和韧性也比较好，在很多制造业中应用广泛。

为了提升船舶钢结构焊接质量，提升现阶段船舶生产能力，有效减少船舶故障发生机率，延长船舶使用寿命。

钢铁产业的发展也在大步向前，各种新型钢材接连不断地出现，我国是钢铁使用大国，所以做好钢结构保护措施十分重要。

基于此，笔者展开以下探讨。

关键词：船舶钢结构焊接；常见问题；控制措施一、钢结构焊接变形的主要形式1.纵向缩短和横向缩短变形。

这是由于钢板对接后焊缝发生纵向收缩和横向收缩所引起。

2.角变形。

钢板V形坡口对接焊后发生的角变形，是由于焊缝截面形状上下不对称，引起焊缝的横向缩短上下不均匀。

X形坡口的对接头，当焊接顺序不合理，造成正反两条焊缝的横向缩短不相等时，也会产生角变形。

3.弯曲变形。

焊接梁或柱产生弯曲的主要原因是焊缝在结构上布置不对称所引起。

丁字形梁焊缝位于梁的中心线上方，焊后焊缝纵向缩短引起弯曲变形4.扭曲变形。

扭曲变形原因较多，装配质量不好和配件搁置不当，以及焊接顺序和焊接方向不合理都可能导致变形，但归根到底还是焊缝的纵向或横向缩短所引起。

5.波浪变形。

主要是由于焊缝的纵向缩短对薄板边缘产生的压应力而造成的；其次是由于焊缝横向缩短所造成。

二、船舶钢结构焊接常见问题及成因1.船舶钢结构焊接变形使得钢材在高温条件下会发生体积膨胀，导致钢材焊接的接口处极易发生变形，从实际情况来看，船舶钢结构焊接变形可以划分为横向收缩变形、纵向收缩变形、角变形、挠曲变形等类型。

船舶钢结构在焊接过程之中，产生的高温使得焊接钢材的焊接部分与未焊接部分在温度上产生一定的差异，进而在钢材内部产生焊接应力，这种应力如果超过合理的范围，将会导致钢结构发生变形。

由于应力方向的不同，产生了纵向收缩变形与横向收缩变形两种，具体来看纵向收缩变形发生在船舶钢结构焊接处的纵向位置，在纵向位置上发生收缩变形；横向收缩变形则发生在船舶钢结构焊接处的横向位置，在横向位置上发生所收缩变形。

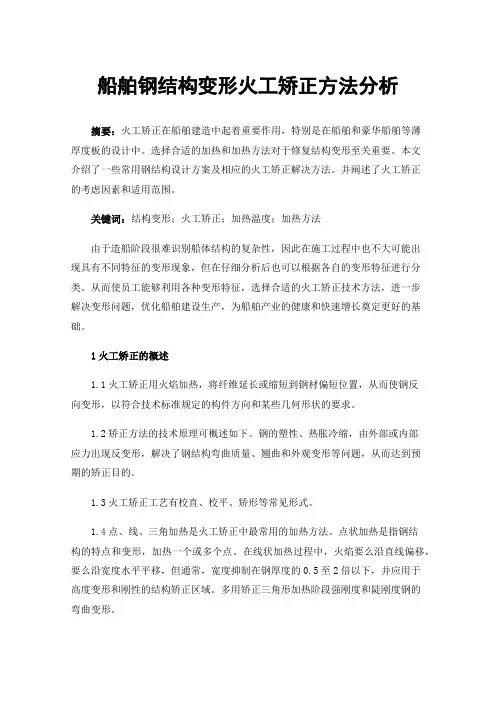

船舶钢结构变形火工矫正方法分析摘要：火工矫正在船舶建造中起着重要作用，特别是在船舶和豪华船舶等薄厚度板的设计中。

选择合适的加热和加热方法对于修复结构变形至关重要。

本文介绍了一些常用钢结构设计方案及相应的火工矫正解决方法。

并阐述了火工矫正的考虑因素和适用范围。

关键词：结构变形；火工矫正；加热温度；加热方法由于造船阶段很难识别船体结构的复杂性，因此在施工过程中也不大可能出现具有不同特征的变形现象，但在仔细分析后也可以根据各自的变形特征进行分类。

从而使员工能够利用各种变形特征，选择合适的火工矫正技术方法，进一步解决变形问题，优化船舶建设生产，为船舶产业的健康和快速增长奠定更好的基础。

1火工矫正的概述1.1火工矫正用火焰加热，将纤维延长或缩短到钢材偏短位置，从而使钢反向变形，以符合技术标准规定的构件方向和某些几何形状的要求。

1.2矫正方法的技术原理可概述如下。

钢的塑性、热胀冷缩，由外部或内部应力出现反变形，解决了钢结构弯曲质量、翘曲和外观变形等问题，从而达到预期的矫正目的。

1.3火工矫正工艺有校直、校平、矫形等常见形式。

1.4点、线、三角加热是火工矫正中最常用的加热方法。

点状加热是指钢结构的特点和变形，加热一个或多个点。

在线状加热过程中，火焰要么沿直线偏移，要么沿宽度水平平移，但通常，宽度抑制在钢厚度的0.5至2倍以下，并应用于高度变形和刚性的结构矫正区域。

多用矫正三角形加热阶段强刚度和陡刚度钢的弯曲变形。

1.5温度控制:低碳钢和普通低合金钢的热校矫正正一般控制在600～900℃的范围内。

热变形的理想温度范围为800～900℃，但必须低于900℃。

加热温度持续升高，钢结构发生变化，晶体延长，钢材质量下降。

2火工矫正的作用原理金属材料通常具有热膨胀和冷收缩，当材料在局部加热时从加热位置加热时会膨胀，但由于环境温度较低，防止膨胀，金属在加热位置压缩，当温度约为达到600~700℃时，压力超过屈服强度，导致压缩塑性变形。

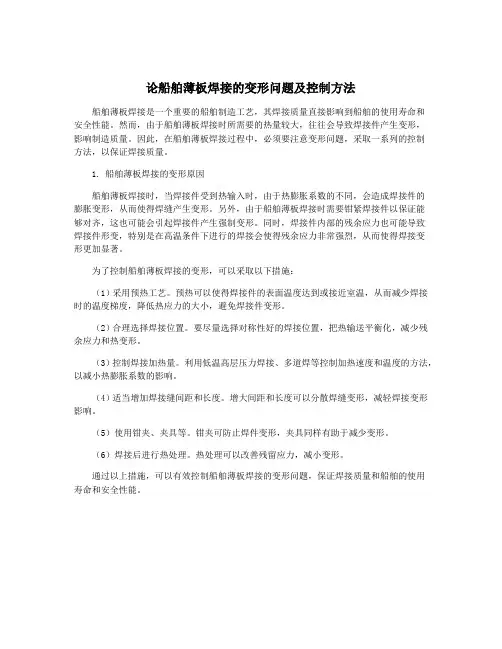

论船舶薄板焊接的变形问题及控制方法船舶薄板焊接是一个重要的船舶制造工艺，其焊接质量直接影响到船舶的使用寿命和安全性能。

然而，由于船舶薄板焊接时所需要的热量较大，往往会导致焊接件产生变形，影响制造质量。

因此，在船舶薄板焊接过程中，必须要注意变形问题，采取一系列的控制方法，以保证焊接质量。

1. 船舶薄板焊接的变形原因船舶薄板焊接时，当焊接件受到热输入时，由于热膨胀系数的不同，会造成焊接件的膨胀变形，从而使得焊缝产生变形。

另外，由于船舶薄板焊接时需要钳紧焊接件以保证能够对齐，这也可能会引起焊接件产生强制变形。

同时，焊接件内部的残余应力也可能导致焊接件形变，特别是在高温条件下进行的焊接会使得残余应力非常强烈，从而使得焊接变形更加显著。

为了控制船舶薄板焊接的变形，可以采取以下措施：（1）采用预热工艺。

预热可以使得焊接件的表面温度达到或接近室温，从而减少焊接时的温度梯度，降低热应力的大小，避免焊接件变形。

（2）合理选择焊接位置。

要尽量选择对称性好的焊接位置，把热输送平衡化，减少残余应力和热变形。

（3）控制焊接加热量。

利用低温高层压力焊接、多道焊等控制加热速度和温度的方法，以减小热膨胀系数的影响。

（4）适当增加焊接缝间距和长度。

增大间距和长度可以分散焊缝变形，减轻焊接变形影响。

（5）使用钳夹、夹具等。

钳夹可防止焊件变形，夹具同样有助于减少变形。

（6）焊接后进行热处理。

热处理可以改善残留应力，减小变形。

通过以上措施，可以有效控制船舶薄板焊接的变形问题，保证焊接质量和船舶的使用寿命和安全性能。

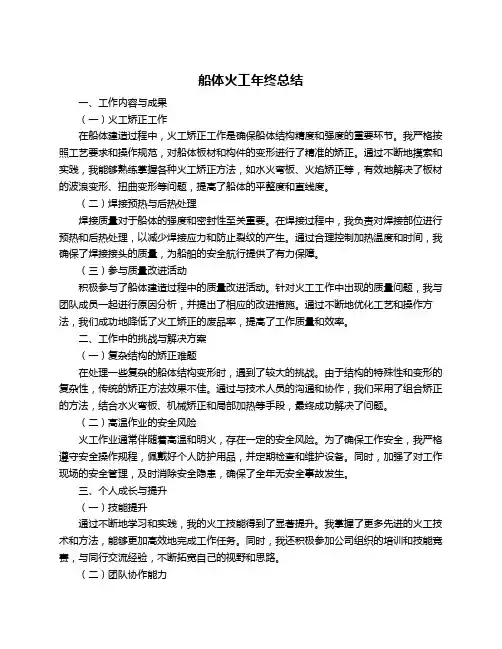

船体火工年终总结一、工作内容与成果（一）火工矫正工作在船体建造过程中，火工矫正工作是确保船体结构精度和强度的重要环节。

我严格按照工艺要求和操作规范，对船体板材和构件的变形进行了精准的矫正。

通过不断地摸索和实践，我能够熟练掌握各种火工矫正方法，如水火弯板、火焰矫正等，有效地解决了板材的波浪变形、扭曲变形等问题，提高了船体的平整度和直线度。

（二）焊接预热与后热处理焊接质量对于船体的强度和密封性至关重要。

在焊接过程中，我负责对焊接部位进行预热和后热处理，以减少焊接应力和防止裂纹的产生。

通过合理控制加热温度和时间，我确保了焊接接头的质量，为船舶的安全航行提供了有力保障。

（三）参与质量改进活动积极参与了船体建造过程中的质量改进活动。

针对火工工作中出现的质量问题，我与团队成员一起进行原因分析，并提出了相应的改进措施。

通过不断地优化工艺和操作方法，我们成功地降低了火工矫正的废品率，提高了工作质量和效率。

二、工作中的挑战与解决方案（一）复杂结构的矫正难题在处理一些复杂的船体结构变形时，遇到了较大的挑战。

由于结构的特殊性和变形的复杂性，传统的矫正方法效果不佳。

通过与技术人员的沟通和协作，我们采用了组合矫正的方法，结合水火弯板、机械矫正和局部加热等手段，最终成功解决了问题。

（二）高温作业的安全风险火工作业通常伴随着高温和明火，存在一定的安全风险。

为了确保工作安全，我严格遵守安全操作规程，佩戴好个人防护用品，并定期检查和维护设备。

同时，加强了对工作现场的安全管理，及时消除安全隐患，确保了全年无安全事故发生。

三、个人成长与提升（一）技能提升通过不断地学习和实践，我的火工技能得到了显著提升。

我掌握了更多先进的火工技术和方法，能够更加高效地完成工作任务。

同时，我还积极参加公司组织的培训和技能竞赛，与同行交流经验，不断拓宽自己的视野和思路。

（二）团队协作能力在工作中，我与其他部门的同事密切配合，共同完成了多项任务。

通过与他们的沟通和协作，我学会了如何更好地理解他人的需求和意见，提高了团队协作能力和工作效率。

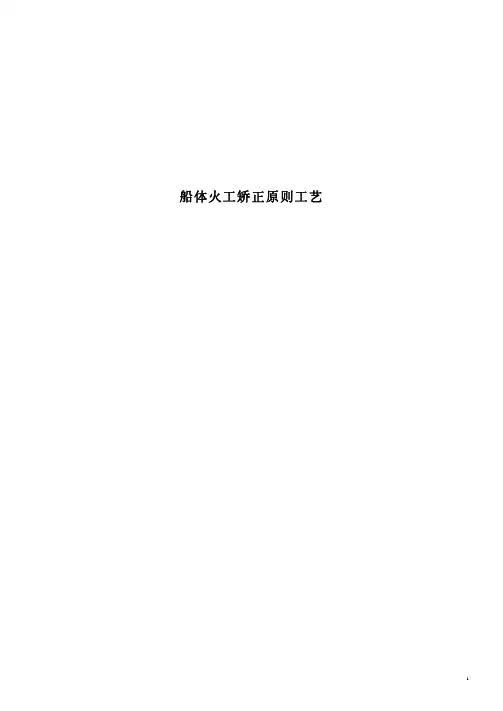

船体火工矫正原则工艺1. 火工矫正的作用原理船体结构的火工矫正，就是利用金属局部受热后，所引起的新的变形去矫正原先的变形。

而非始4）利用刚性约束能加大热塑变形量的原理进行矫正。

如果取水冷却的火工矫正办法，让周围的金属尽量保持冷却以提高周围约束的刚性，从而增大矫正效果；5）利用预应力进行矫正。

如果用辅助工夹具等，以使冷金属区域预先有一个附加的应力压缩加热区金属，促使压缩应力提早达到屈服点，而加快热塑变形以增大矫正效果。

2.2 加热方法方 法优缺点、适用范围线状加热法加热线宽度一般为钢板厚度的0.5~2倍，矫正质量好、效率高，适用于矫正板架、变形“瘦马”变形,板架的起伏波浪变形等.点状加热法各点直径一般不小于15mm,变形量越大,点与点距离越小,一般为50~100mm,加热参数易掌握、但速度慢、工效低.三角形加热法适用于矫正较大构件的弯曲变形.2.3 按冷却方法划分方 法优点、适用范围常规矫正法（空冷法）用于矫正各种钢结构。

水火矫正法用于矫正低碳钢等。

2.4 火工矫正参数1）火工矫正参数包括火焰性质、火焰功率、加热温度、加热区规格、火焰至工件表面距离；火焰一般采用氧-乙炔焰。

2）钢板四边波浪变形时，加热长度一般为板宽的1/2~1/3，加热距离视变形越大，距离越近，一般50~200mm。

矫正厚钢板弯曲变形时，加热深度不超过板厚的1/3。

3）加热点至工件表面的距离应以能获得最高的热效率为宜。

水火矫正厚度为5~6mm 钢板时，水火间距离为约25~30mm。

4)低碳钢火焰矫正时,常采用600°C~800°C的加热温度,一般不超过850°C。

一般凭钢材的颜色判断加热温度，见下表：颜色温度（°C）深褐红色 550~580褐红色 580~650暗樱红色 650~730深樱红色 730~770樱红色 770~800淡樱红色 800~830亮樱红色 830~900橘黄色 900~1050暗黄色 1050~11503. 火工矫正的时机、范围及处理方法4. 火工矫正的工艺要求4.1矫正前工作状态的要求。

焊接变形的火焰矫正隧盔越焊接变形的火焰矫正山东常林机械集团股份有限公司(临沭276715)王绪桥在l丁程机械产品中,钢制结构件在制做过程中,常因施焊过程中的热胀冷缩,构件布局及工艺等因素的影响,引起结构件产生变形.虽然对其采取了一系列预防和控制措施,但最后的变形量仍会超过设计允许变形范围.针对构件各种不同形式的变形,必须选择合适的矫正方法,一般刚性较大的结构件产生的弯曲变形,尤其大型结构件,不易采用冷矫正方法,否则会产生较大的叠加应力或裂纹,这时应在焊接部位与所对称的位置采用火焰矫正.火焰矫正主要应用于焊接性能好的低碳钢和强度较低的低合金钢.火焰矫正是把焊后的凸面部分加热使其热胀,一开始加热时有明显的凸形,而加热到500℃以上时,塑性明显增大,但一般不应>800℃,这时反向抗力即可克服其膨胀力,不再伸长.当冷却时,加热部分会收缩,中问部分收缩最大,比原来状态变得更短些,从而达到矫正目的,使焊件恢复正确尺寸,形状.实质上火焰矫正是利用金属局部受火焰加热后的冷却收缩所产生的张力去拉直原来已经产生的各种焊接变形. 一,火焰矫正的关键准确的加热位置,适宜的加热温度,合适的加热深度,正确的矫正顺序以及合理加热方式这五个方面是提高火焰矫正效果的关键.不同的加热位置可以矫正不同方向的变形,不同的加热温度,可以获得不同的矫正变形能力.而与加热后的冷却速度关系不大,但冷却速度增大,会使金属变脆,可能引起裂纹.1.加热位置的确定并不是所有的变形位置都是矫正的正确位置,变形往往存在于刚性较差的部位.加热位置一定要选择存焊件变形后的凸面部分,如果选择在变形的凹面,则变形将越矫越大.所以说如果加热位置定错了,不但矫正不了变形,有时甚至还会得囡芏笪兰塑塑堡型.热舡WWW.meta1working1950com到相反的结果.另外注意不要在同一位置反复加热,同一部位加热不得超过两次,加热位置通常都远离焊缝.2.加热温度在火焰矫正所允许的范围内,一般来说,钢材的加热温度与变形能力成正比.加热部位的温度必须高出相邻未加热部位,使得受热金属热膨胀受阻,产生压缩塑性.火焰矫正时,加热火焰通常为中性焰,若要限制加热深度可采用氧化焰.常用结构钢加热温度一般控制在600—800~C(从钢材表面颜色上看,应在褐红色至淡樱红色之间),最高≤850℃,最低为360~C左右.温度过高时,会使钢材的组织发生金属变脆,影响韧性,并产生较大的残余应力,大大降低钢材的力学性能及结构承载能力;温度过低时,由于产生的压缩塑性变形量小,矫正效果不显着.工程机械常用的材料Q345钢板在使用火焰矫正时,加热温度>700%时不能用水冷却.淬火倾向较大的钢材及比较厚钢板温度>700~C,矫正时同样也不能用水冷却.低碳钢和Q345等常用低合金钢,当板厚不大,加热温度在360—700~c时,可用水火矫正.采用水火矫正时,要等钢材温度冷却到失去红态时再浇水(见下表),切记加热过程中不要进行浇水.火焰矫正过程用水冷却的目的是限制热胀的范围,增加对加热区的挤压作用,可立即看到矫正效果,不必等待.火焰矫正时的加热温度与表面颜色的对应关系加热温度/℃冷却方式钢材表面颜色与温度对照深褐色(550～580)℃360～600水冷褐红色(580～650)℃暗樱红色(650～730)℃600～700空冷,水冷深樱红色(730～770)oC淡樱红色(800～830)℃700～850空冷亮樱红色(830—960)℃3.加热深度加热深度是控制矫正效果的重要环节之一.加热深度一般控制在钢板厚度的2/3以下.三角形加热方式一般为结构件宽度的2/5左右.若一次加热未达到矫正效果,则需要做第二次加热,其加热温度应略高于前次,否则将无效果.4.矫正顺序在矫正某一部分变形时,要考虑相邻部分和结构整体的影响.当板厚不同时,先矫正厚板,再矫正薄板;结构骨架和钢板都同时变形时,先矫正骨架变形,后矫正钢板变形;当强弱骨架相邻,先矫正强骨架变形,后矫正弱骨架变形;T形梁焊后变形先将腹板矫直,后矫正翼板的角变形;箱形梁变形先矫正扭曲变形,其次矫正弯曲变形;框形底架先矫正中梁,后矫正侧梁;变形处较多时,先将其表面分为几个区域,逐个区域进行矫正.5.加热方式焊接变形是永远避免不了的,在火焰矫正时,对构件的应力要有正确的分析和判断,才能根据实际需要确定合适的矫正方法.(1)线状加热主要用于矫正角变形和弯曲变形,其特点是横向收缩量一般大于纵向收缩量.加热线的宽度越大,横向收缩也越大,尽量利用这一点来提高矫正效果,线状加热的加热线宽度应为钢板厚度的0.5—2 倍,焊炬平均移动速度为4mm/s,加热速度应尽可能快一些,使钢板在横向产生不均匀的收缩,从而消除角变形和弯曲变形.型材和板材的角接焊缝引起的角变形,一般只须在焊缝的背面进行线状加热即可矫正;对于T形接头角焊缝引起的角变形,可根据”板厚度增加,角变形降低”的原则,适当增加钢板的厚度,促使角变形减小.图1是挖掘机结构件回转平台施焊图的一小部分,图2是回转平台因焊接变形产生角变形而采取火焰矫正的演示图.采用火焰矫正虽是一种传统的工艺,但此方案已在实践中得到验证,效果非常好.此件不能采用机械校正法,由于在A处及处采用机械校正受力不均匀,有的地方能校到,有的地方校不到,而且常常会压伤工件表面,校正效果不好.把1部分,2部分,3部分先点固在一起(见图4),然后按图示所标注的焊角尺寸,进行两处周圈施焊.由图l图2于A位置及B位置焊脚尺寸>8ram,需采用多层多道焊接,导致热变形比较大,焊好以后,动臂两端尺寸均<865mm,这时采用图3方式进行火焰矫正.由于钢板比较厚,可在600～800%内,用多个大号气焊炬对准每件侧板外侧两处同时作螺旋式线状加热,加热时焊炬应稍作后倾,边加热边移动,始终保持表面加热.如果一次加热未全部矫正,可待完全冷却后第二次加热,同时根据结构和材料的具体情况,可再Jm#l,力.加热位置位置图3图4(2)三角形加热三角形主要用于矫正厚度大,变形量大的弯曲变形,其焊接加热的部位是在弯曲变形构件的凸缘,三角形的底边在被矫正构件的边缘,顶点朝参磊工.工—廖溷量避幽;.簦誊蓐内.加热面积较大,收缩量也较大,尤其在三角形底部.加热时产生的收缩量是边缘大,逐渐过渡到零.例如上拱变形矫正时,在立板上用三角形加热矫正见图5,若第一次加热后还有上拱变形,在进行第二次加热,加热位置选在第一次加热位置之间,加热方向由里指向边缘.图5构成挖掘机的主要结构件转台,由于焊接变形区比8区低5一[Omm,此时采用三角形加热法矫正,在C区阴影部分加热,选用矫正温度在360—700℃内,即可达到矫正的效果,同样另一边若出现类似,加热另一边阴影部分,结果也很好(见图6).此件若采用机械校正,会把U形板压变形,不但达不到校正目的,还会对_T件转台起破坏作用.图6(3)点状加热传统的火焰矫正方法,通常是用于处理厚度>8mm的钢板.对于<8mm的钢板一般使用点状加热.点状加热主要于薄板产生变形的矫正,采用点状加热时的火焰矫正点的点数可根据构件变形情况确定,由几点到几十点,点的排列一般为梅花状式.若钢板厚度在3mm以下时,加热点直径为18～20mm,加热点之间的中心距为80mm左右,加热温度500%左右,此时钢板呈紫樱色;若钢板厚度在4ram以上时,加热点直径根据变形情况适当增大,加热点之间的中心距可增大到150ram左右,加热温度500—700℃, 此时钢板呈深樱红色;加热后可采用水冷,若钢板厚度>8mm时,应采用自然冷却.点状加热采用多孑L压板防止薄板在加热过程中变墨笙箜塑堡篁参属热加工WW.metaIWOrkingI950C0m 形,通过压板上sl,-ft,/~l热,限制受热面积,增强矫形效果;点状加热有时为提高薄板矫正速度和避免冷却后在加热处出现小泡突起,在加热完一个点后,立即用木锤锤打加热点及其周嗣区域,钢材背面用木锤垫底,紧接着浇水冷却.二,火焰矫正技术要求(1)焊合件经矫正后一般不做退火处理,对有技术要求的矫正工件要做退火处理时,其退火温度一般为650.(2)若想降低焊件的变形,必须要从引起变形的源头解决,而不是在后续的工序中变形越来越多的时候再进行矫正.(3)火焰矫正前提条件不得损坏母材和焊缝,矫正后焊缝处的焊接残余应力状态基本保持不变,不能破坏母材的力学性能.(4)热矫正的目的不是让所矫正的工件完全平直,而是把其控制在误差范围内.钢板矫正后的允许偏差h见图7,钢板的挠曲矢高_厂(每lO00mm范围内),在6(钢板厚度)≤14mm时,h≤1.5mm;在6(钢板厚度)>14mm时,h≤1.0mm.7(5)矫正后钢材表面不允许有明显的凹面和损伤,表面划痕深度≤0.5nlm;矫正时对于中厚钢板,温度未降到室温时不得锤击.(6)加热区域必须避开焊接接头及节点处;加热区域应靠近变形曲线的初始端,这样利于消除变形.三,结语对于多人同时对某一1_件进行火焰矫正时,要密切配合,遵守操作规程,才能对构件变形的火焰矫正得到很好的效果.火焰矫正的优点是操作方便,机动灵活,一般使用的工具是气焊炬,可以在大型复杂结构上进行矫正,对各种变形都有一定效果.火焰矫正是根据结构特点和矫正的变形实际情况,确定加热方式和加热位置,并能凭经验目测控制加热区域温度,获得比较好的矫正效果,从而满足工件的使用性能.MW (20101122)。

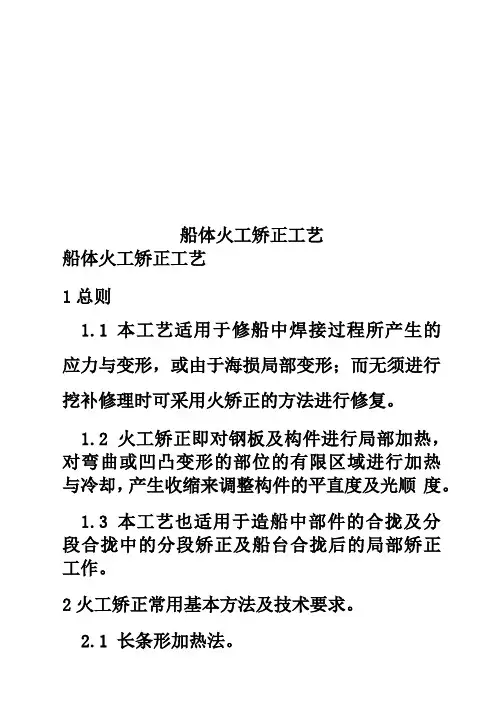

船体火工矫正工艺船体火工矫正工艺1总则1.1本工艺适用于修船中焊接过程所产生的应力与变形，或由于海损局部变形；而无须进行挖补修理时可采用火矫正的方法进行修复。

1.2火工矫正即对钢板及构件进行局部加热，对弯曲或凹凸变形的部位的有限区域进行加热与冷却，产生收缩来调整构件的平直度及光顺度。

1.3本工艺也适用于造船中部件的合拢及分段合拢中的分段矫正及船台合拢后的局部矫正工作。

2火工矫正常用基本方法及技术要求。

2.1长条形加热法。

2.1.1用于钢板变形区，用氧乙炔作直线或曲线形状的加热带，施于骨架背面或骨架背面的两侧。

2.1.2对于厚度大于6mm以上的钢板加热带要尽量靠近骨架。

2.1.3加热温度常用7OO〜8OO℃,最高85O ℃。

对板厚2〜4mm薄板，加热温度不大于700 c为宜。

2.1.4长条也可烧成口字形或〜〜形。

根据变形部位及变形特点灵活掌握。

2.2短条形加热法。

2.2.1加热线施于变形凸起的一面。

2.2.2加热温度常用 7OO〜8OO℃,最高85O ℃。

对板厚2〜4mm薄板，加热温度不大于700 ℃为宜。

2.2.3矫正变形时由近骨架处问中部变形大处移动，加热温度则由外向里渐增。

2.2.4矫正焊缝变形时，宜成交角以改善应力分布、a =35°〜40°。

2.2.5适用于板厚为2〜6mm钢板及T型构件。

2.3楔形加热法。

2.3.1适用于T型构件I型构件及其它型材的弯曲变形。

也适用矫正分段自由边缘的变形。

2.3.2加热区域的尺寸:h^ (1/2〜2/3)Ha =30°2.3.3加热顺序：由两端向中间进行。

楔形加热的起点应从尖角开始。

2.3.4加热要充分，保证使整个厚度烧透。

加热温度：常为750〜850℃,：高900℃,以免造成平面内的弯曲。

2.3.5第二次加热需待第一次冷却后进行。

2.3.6矫正较大的变形时，可用锤击或兼施外加压力。

3修造船中常用的几种典型矫正工艺。

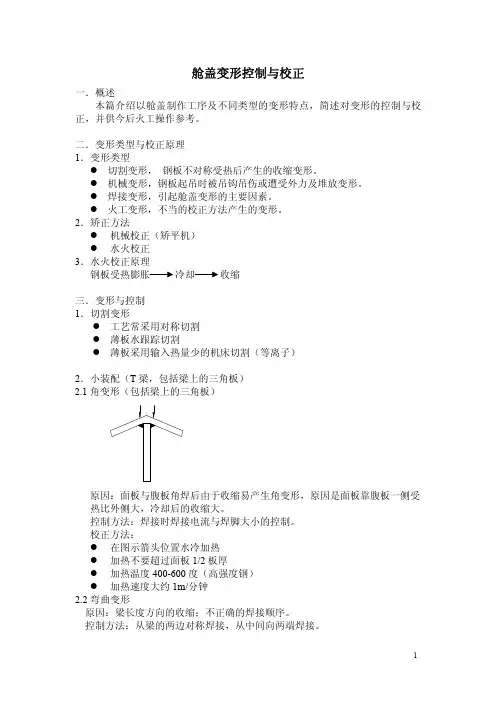

3.1T型构件的矫正。

论船舶薄板焊接的变形问题及控制方法船舶薄板焊接的变形问题是指在船舶制造过程中，由于焊接引起的板材变形现象。

船舶薄板焊接的变形主要有以下几个方面：焊接接头区域的局部收缩变形、板材整体弯曲变形、板材局部扭曲变形和板材表面变形等。

这些变形不仅会影响船舶的外观质量，还会对船舶的性能、稳定性和安全性产生影响。

必须采取有效的控制方法来减少船舶薄板焊接的变形。

1.采用预留焊接变形量的方法：在板材焊接前，对板材进行预留，通过计算和试验确定合适的焊接变形量，然后在焊接过程中通过适当的补焊和拉伸方法来达到预留变形量。

这种方法可以将变形分散到整个板材上，减少焊接接头区域的局部变形。

2.采用焊接顺序控制：在焊接过程中，可以合理安排焊接的顺序，先从板材中心区域开始焊接，再逐渐向两侧进行焊接。

这样可以避免板材整体弯曲变形，使变形集中在板材中心区域，减少局部变形。

3.采用焊接参数优化控制：合理选择焊接参数，如焊接速度、焊接电流、焊接温度等，通过调整焊接参数来控制焊接变形。

可以使用辅助装置，如加热装置或加压装置，来控制板材的温度和形变。

4.采用焊接残余应力调控方法：通过在焊接过程中施加外部应力或者局部加热来调节焊接残余应力的分布，从而减少板材的变形。

5.采用焊接后矫正变形的方法：在焊接完成后，通过机械矫正、矫直或加热矫正等方法来纠正板材的变形。

这种方法可以在保证焊接质量的修复已经产生的变形。

船舶薄板焊接的变形问题是一个复杂而严重的问题，需要采取多种控制方法来减少变形的发生。

需要综合考虑板材材料特性、焊接工艺、焊接参数和焊接设备等因素，并通过合理的设计和工程实践来解决变形问题，以提高船舶焊接质量和性能。

船体结构焊接变形控制、矫正方法船体结构焊接变形控制、矫正方法摘要：船舶建造过程中的变形是一种常见现象，主要是由于船体结构在焊接后产生的局部和整体变形所导致。

如不及时采取有效措施，会造成尺寸偏差、结构失稳、强度降低等后果，给下一阶段的焊接和装配工作带来很大困难，不仅导致工期延长，甚至无法达到规范、标准规定的质量要求。

因此，研究焊接变形产生的原因，采取正确的控制措施，合理的对变形进行矫正，对缩短船舶建造周期，提高船舶建造质量具有重要意义。

关键词：船体结构，变形，控制，火工矫正；0 前言随着世界造船业的不断发展，我国已经成为世界造船大国之一。

在船舶的建造过程中，新技术、新工艺不断得到应用，船舶现代化程度也越来越高。

但船体本身是特殊的，其外形是个空间曲面，且船体主要是由焊接的钢结构构成，在船舶建造和修理过程中为了修正其结构的变形，船厂通常采用火工矫正的工艺方法。

火工矫正是用火工对钢材进行局部加热进行矫正，利用钢材热胀冷缩的特性，使加热区域的膨胀受到周围较冷区域的阻碍而发生的变形。

在船体建造过程中，零件、部件及分、总段的加工，调运、装配及焊接时，特别是经过焊接后，会产生各种各样的变形，当变形超过一定数值时，必须随时进行矫正，才能确保下道工序的正常进行。

1 船体结构变形原因及形式船舶建造过程中的变形是一种常见现象，主要是由于船体结构在焊接后产生的局部和整体变形所导致。

如不及时采取有效措施，会造成尺寸偏差、结构失稳、强度降低等后果，给下一阶段的焊接和装配工作带来很大困难，不仅导致工期延长，甚至无法达到规范、标准规定的质量要求。

因此，研究焊接变形产生的原因，采取正确的预防和控制措施，合理的对变形进行矫正，对缩短船舶建造周期，提高船舶建造质量具有重要意义。

产生焊接变形最基本和最本质的因素是焊接过程中的热变形和焊接构件的刚性条件，在焊接过程中的热变形受到了构件刚性条件的约束，出现了压缩塑性变形。

凡是与焊接热变形和构件刚性有关的各种因素，都会对焊接残余变形产生影响。

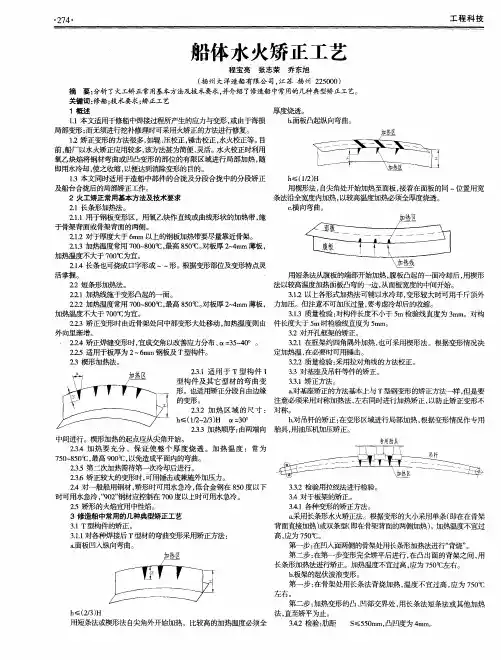

船体水火矫正工艺水火矫正 900~600度隔一副配以夹具或锤击过烧，过热，骨架处背烧点状加热，线状加热，条状加热，楔形加热面板角弯曲变行，纵向弯曲变形，自由边，开口周边的失稳矫正，一、适用范围本工艺适用于船体矫正二、工艺内容船体焊接的变形是一个相当复杂的问题，即使焊接以前采取了各种措施，往往仍难达到令人满意的结果。

因此，校正变形也就成为必要的工序了。

矫正变形的方法甚多，如辊压校正，锤击校正，水火矫正等。

目前，船厂以水火矫正应用较多，该法甚为简便、灵活。

水火矫正是利用氧乙炔焰将钢材局部加热，随即用水冷却，使之收缩，以达到消除变形的目的。

图a 是用点状加热矫正钢板局部凹凸变形，图b 是用线状加热矫钢板波浪式变形。

点状加热法中，加热点的直径通常为20～30mm，加热点中心间距约为60～80mm加热时间约为30秒左右，使钢材温度达到600度左右。

线状加热法中，加热宽度约20mm，加热速度约160mm/分。

两种加热法都需在钢材达到一定温度后用水急冷，方可达到最大的矫形效果。

1 在火工矫正中，一般应掌握的原则1.1 板厚小于5mm的，宜用木锤敲击，用力不可过猛，以防产生锤痕。

1.2 在矫正数幅毗邻并列板的变形时，应间隔一幅进行。

这样间隔度内的变形挠度因相邻板幅的收缩而减小，以利加速矫正。

且应先从钢性较大的结构开始矫正。

1.3 加热处从变形最低处开始，顺次向变形较大处移动。

1.4 加热的温度要超过600度，使钢材进入塑性变形范围，但要小于900度。

当加热温度超过900度时，会使钢材晶粒粗大，钢材性能将显著降低，且在这一温度下急冷，可能出现淬火组织，这种现象称为“过热”。

1.5 当一次加热未达到目的时，待冷却后可进行第二次加热，但不宜超过三次，否则将使钢材表面质量恶化，性能下降，此种现象称为“过烧”1.6 对一般船用钢材，矫形时可用水急冷，低合金钢在850度以下时可用水急冷，“902”钢材应控制在700度以上时可用水急冷。

火工矫正作业指导书1目的保证火工矫正顺利进行，确保钢结构变形在公差范围内。

2范围本文件规定了钢质船舶建造过程中火工矫正的基本技术，本文件适用于一般强度船用结构钢和高强度船用结构钢。

3定义3.1火工矫正：乂称火焰矫正，它是利用气体火焰对金属结构进行局部加热，使金属结构内产生压缩塑性变形去矫正结构中己产生的各种焊接变形。

3.2包凸：结构在内力或外力作用下（或共同作用）所产生的凸凹不平。

3.3 “瘦马”变形：也称结构角变形。

即，采用大量筋板的结构在焊后产生的类似波浪形的变形。

3.4焰心距离：从火焰的白亮点到钢板表面的距离。

4职责4.1从事火工矫正的工人在操作前必须经过系统的培训，掌握火工矫正的操作要领。

4.2操作时必须严格控制火焰温度，防止损伤母材表面。

5施工前准备5.1施工者在施工前应准备好加热工具，冷却工具和护具等。

5.2施工者在施工前应明确矫正点。

5.3施工者在施工前应了解施工处的情况，防止积水或流水污染己做好的边缘准备。

6作业流程图7主船体的火工矫正7.1平面组立过程中的火工矫正7. 1.1 T型材变形的火工矫正1)T型材横向弯曲变形的矫正T型材横向弯曲变形的矫正，应首先从弯曲的端部开始，一般先在腹板凸侧进行线加热，然后在面板凸侧进行三角形加热，稍后一些再浇冷却水。

若腹板较厚，则在腹板上进行带状加热；腹板较薄，则腹板不需加热。

三角形加热应从面板宽度1/2处开始，加热线宽度20-30mm, 三角形顶角度300,间距500-600mm o 具体见图1。

20-30500-6002)T型材纵向弯曲变形的矫正T型材纵向弯曲变形可分为两种情况，一种是腹板外凸的弯曲变形,一种是腹板内凹的弯曲变形，这两种变形方式分别按下述方法矫正：一一腹板外凸的弯曲变形矫正：首先从弯曲变形小的地方开始，其矫正方法从腹板2/3处开始，由里向外用三角形加热法加热，稍后一些浇冷却水，按着用带状加热面板。

对于具有焊接肘板的T型材，则三角形加热的位置应分布在肘板装焊的位置，具体见图2。

船体火工矫正通用工艺2010-05-21 22:08船体火工矫正通用工艺1.1对矫正前工作状态的要求1.1.1焊接成的T形、工字形构件和基座等的矫正工作，应在其上船安装前进行；1.1.2分段或总段的变形，应在离胎前进行火工矫正，矫正前，其内部结构的装配和焊接工作必须结束；1.1.3仅作定位焊或尚未进行封底焊的结构，不得进行火工矫正；1.1.4矫正刚性不足的单个结构时，必须注意作临时性加强；1.1.5矫正前，应考虑工件原来的加工状态，冷加工板内部存在压应力，故矫正冷加工板时的收缩量一般小于热加工板；1.1.6矫正工作应在未作安装前进行完毕；1.1.7当工作环境气温低于–10℃时，应停止矫正操作；1.1.8在夏日进行矫正时，应考虑到日照对变形的影响。

1.2对矫正的一般要求1.2.1根据结构材料性能、变形情况及技术要求，选择合理的矫正方案和矫正参数，不宜在结构上形成刚性很大的封闭式加热圈（如“井”字形，“回”字形及“目”字形）；1.2.2为了避免由于局部加热而引起立体分段或全船的总变形，矫正操作应尽可能对称于船体中线面和剖面中和轴同时进行，在高度方面，则应自下而上进行；1.2.3在矫正几幅毗邻并列的变形时，应间隔一幅（“跳格”）进行，这样，间隔幅度内的变形挠度会同两毗邻板幅的收缩而减小，有利于加速矫正；1.2.4在矫正两个相邻的刚性不同的结构时，应先矫正刚性较大的构件；1.2.5在矫正板架结构时，应先矫正骨材的变形，后矫正板壁的变形；1.2.6板架中有不同方向的变形时，应先矫正凹入骨架方向的变形，后矫正凸出的变形；1.2.7在矫正具有开孔或自由边缘的板架结构时，应先矫正板架的变形，后矫正开孔或自由边缘的变形；1.2.8上层建筑倒装分段离胎前，应先将上口（翻身后为下口）矫平直；1.2.9矫正上层建筑内部围壁的变形前，应先矫正围壁上、下甲板的变形；1.2.10在矫正船体外板的变形时，水线以下应尽量减少加热面积；1.2.11当矫正厚板的加热速度较慢时，应不断摆动加热嘴，变动火焰位置，同时氧气压力不宜太高；1.2.12当矫正厚度小于5mm的薄板时，若需敲击则应采用木锤，且用力不可过猛；1.2.13在焊缝上不可直接加热和进行敲击，在焊缝热影响区（距焊缝约30~50mm范围内）也尽量避免敲击，若必须敲击时应在焊缝位置垫以带槽平锤；1.2.14矫正时，用锤敲击的速度应随温度的减低而减缓，敲击位置也逐渐由加热区的外缘移向中心，对钢材而言，在加热区呈暗红色（约550~600℃）起至手触钢板表面无剧烫感（约250~300℃）这段温度范围内，属于所谓“脆性区”应暂停敲击；1.2.15当矫正变形需要重复加热或多次加热时，下次加热应在上次加热完全冷却后进行，低碳钢的重复加热次数不宜超过5次；1.2.16经矫正的结构，应力求表面光滑平顺，在进行敲击之处，不得留有凹凸不平或残留的局部变形以及明显的锤印。
