起动机线路连接项目教案1

起动机实训教案一、教学内容本节课的教学内容来自《汽车维修技术》教材第十章“起动机的检修与调试”。

具体内容包括：起动机的结构与原理、起动机的拆装与检测、起动机常见故障分析及排除方法。

二、教学目标1. 理解起动机的工作原理和结构组成，掌握起动机的拆装、检测及调试方法。

2. 能够分析起动机常见故障，并提出相应的解决措施。

3. 培养学生的动手能力、观察能力和团队协作能力。

三、教学难点与重点教学难点：起动机的拆装与检测、故障分析及排除。

教学重点：起动机的工作原理、结构组成、检修及调试方法。

四、教具与学具准备教具：起动机实物、拆装工具、检测仪器、教学PPT等。

学具：起动机拆装工具、检测仪器、实训报告等。

五、教学过程1. 实践情景引入（5分钟）通过展示一辆无法启动的汽车，引导学生思考可能的原因，进而引出起动机的作用和重要性。

2. 理论知识讲解（15分钟）利用PPT讲解起动机的工作原理、结构组成、拆装与检测方法等。

3. 例题讲解（10分钟）结合教材例题，讲解起动机拆装与检测的具体步骤，强调注意事项。

4. 实训操作演示（20分钟）分组进行起动机拆装与检测的实训操作，教师现场指导，解答学生疑问。

5. 随堂练习（10分钟）学生根据实训操作步骤，独立完成起动机拆装与检测的练习。

6. 故障分析及排除（10分钟）教师提出起动机常见故障，引导学生分析原因，并提出解决措施。

六、板书设计1. 起动机工作原理2. 起动机结构组成3. 拆装与检测步骤4. 常见故障及排除方法七、作业设计1. 作业题目：起动机实训报告。

内容包括：实训目的、实训步骤、实训心得、故障分析及排除方法。

2. 答案：参照实训操作过程及教材内容。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生在课后自主学习起动机的相关知识，提高综合运用能力。

重点和难点解析1. 实训操作演示2. 故障分析及排除3. 作业设计详细补充和说明：一、实训操作演示实训操作是本节课的核心环节，教师在此过程中的演示和指导至关重要。

发动机起动系统教案（五篇）第一篇：发动机起动系统教案发动机起动系统一、复习提问1、电子点火系统由哪几个部分组成？2、微机控制点火系统由哪几个部分组成？3、微机控制点火系统工作原理？二、导入新课上一章我们学习发动机点火系统，这一章继续学习发动机五大系统之一发动机起动系统。

三、讲授新课11.1 概述（一）基本概念1、发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。

2、起动系统的作用：就是在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。

3、发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。

4、能使发动机顺利起动所必需的曲轴转速，称为起动转速。

（二）起动方式发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动机起动等多种形式。

1、人力起动即手摇起动或绳拉起动。

其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。

2、辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。

3、电力起动机起动以电动机作为动力源。

当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转所产生的电磁转矩，通过飞轮传递给发动机的曲轴，使发动机起动。

（三）起动预热1、进气预热装置为了改善发动机的起动性能，一些化油器式发动机的进气道上装有进气预热装置。

2、电热塞采用涡流室式或预燃室式燃烧室的柴油发动机，由于燃烧室表面积大，在压缩行程中的热量损失较直接喷射式大，更难以起动。

3、起动预热锅炉有些重型汽车使用起动预热锅炉作为起动预热装置，将冷却液和机油加以预热。

4、起动液喷射装置它主要用于某些柴油发动机的起动预热。

5、起动减压装置它采用降低起动转矩、提高起动转速的方法来改善柴油机的起动性能。

一、教学目标1. 知识目标：（1）了解启动机的结构和功能；（2）掌握启动机的启动原理和操作步骤；（3）熟悉启动机的常见故障及排除方法。

2. 技能目标：（1）能够正确拆卸、安装启动机；（2）能够熟练操作启动机，确保发动机顺利启动；（3）能够分析启动机故障，并进行简单的维修。

3. 素质目标：（1）培养学生的学习兴趣和团队协作能力；（2）提高学生的动手操作能力和实践能力；（3）培养学生的安全意识和环保意识。

二、教学内容1. 启动机的结构与功能；2. 启动机的启动原理；3. 启动机的操作步骤；4. 启动机的故障分析与排除；5. 实践操作训练。

三、教学方法1. 讲授法：系统讲解启动机的相关知识，使学生掌握启动机的基本原理和操作步骤；2. 演示法：通过实际操作演示启动机的拆卸、安装和操作过程，使学生直观了解启动机的操作方法；3. 实践操作法：组织学生进行实际操作训练，提高学生的动手操作能力和实践能力；4. 案例分析法：通过分析启动机的常见故障，提高学生的故障诊断和排除能力。

四、教学过程1. 导入新课（1）介绍启动机的作用和重要性；（2）提出本节课的学习目标。

2. 讲解启动机的结构与功能（1）讲解启动机的组成部分，如电磁开关、电枢、电刷等；（2）讲解启动机的功能，如启动发动机、维持发电机电压等。

3. 讲解启动机的启动原理（1）讲解启动机的工作原理，如电磁力、磁感应等；（2）讲解启动机的启动过程，如电流产生、磁场形成等。

4. 讲解启动机的操作步骤（1）讲解启动机的拆卸步骤；（2）讲解启动机的安装步骤；（3）讲解启动机的操作步骤。

5. 演示启动机的操作过程（1）演示启动机的拆卸、安装和操作过程；（2）强调操作过程中的安全注意事项。

6. 实践操作训练（1）分组进行启动机的拆卸、安装和操作训练；（2）指导学生进行故障分析，提高学生的故障诊断和排除能力。

7. 总结与反思（1）总结本节课的学习内容，巩固学生的知识点；（2）引导学生进行反思，提出改进措施。

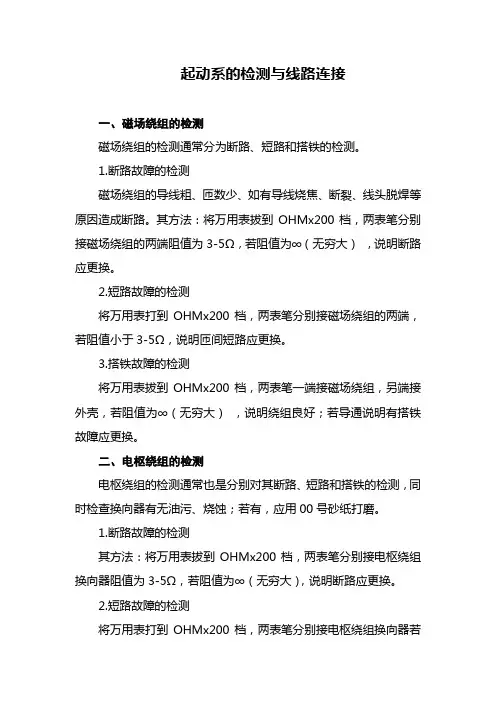

起动系的检测与线路连接一、磁场绕组的检测磁场绕组的检测通常分为断路、短路和搭铁的检测。

1.断路故障的检测磁场绕组的导线粗、匝数少、如有导线烧焦、断裂、线头脱焊等原因造成断路。

其方法：将万用表拔到OHMx200档，两表笔分别接磁场绕组的两端阻值为3-5Ω，若阻值为∞（无穷大），说明断路应更换。

2.短路故障的检测将万用表打到OHMx200档，两表笔分别接磁场绕组的两端，若阻值小于3-5Ω，说明匝间短路应更换。

3.搭铁故障的检测将万用表拔到OHMx200档，两表笔一端接磁场绕组，另端接外壳，若阻值为∞（无穷大），说明绕组良好；若导通说明有搭铁故障应更换。

二、电枢绕组的检测电枢绕组的检测通常也是分别对其断路、短路和搭铁的检测，同时检查换向器有无油污、烧蚀；若有，应用00号砂纸打磨。

1.断路故障的检测其方法：将万用表拔到OHMx200档，两表笔分别接电枢绕组换向器阻值为3-5Ω，若阻值为∞（无穷大），说明断路应更换。

2.短路故障的检测将万用表打到OHMx200档，两表笔分别接电枢绕组换向器若阻值小于3-5Ω，说明匝间短路应更换（也可利用蓄电池单格电压进行检测）。

3.搭铁故障的检测将万用表拔到OHMx200档，两表笔一端接换向器，另端接铁芯，若阻值为∞（无穷大），说明绕组良好；若导通说明有搭铁故障应更换。

(三)电刷架及电刷组件的检查检查正电刷架是否搭铁，将万用表拔到OHMx200档，两表笔一端接正电刷架，另端接外壳，若阻值为∞，说明良好；若导通说明有搭铁故障应更换。

电刷弹簧应能将电刷可靠地压在换向器上，若弹簧折断或弹力较弱应更换弹簧。

电刷高度为10-20毫米，小于10毫米时，应更换。

电刷与换向器的接触面应达到75%以上。

（四）单向离合器的检修单向离合器的常见故障是打滑、驱动齿轮磨损。

驱动齿轮的端面最容易磨损，磨损后的齿长一般不应小于16毫米（汽油车）或17.5毫米（柴油车），否则应更换；用手正反方向转动驱动齿轮，若都能转动说明损坏，需更换；若一方向能转动另一方向不能转动，应将其夹在台虎钳上用扭力扳手以80N.m力顺时针转动，若能转动说明打滑，需更换，不能转动说明良好。

起动机实训教案一、教学内容本节课选自《汽车维修技术与实训》教材第五章“汽车电气设备”的第二节“起动机的检修与调试”。

具体内容包括起动机的构造、工作原理、常见故障诊断及排除方法。

二、教学目标1. 理解起动机的构造及工作原理，掌握起动机的检修与调试方法。

2. 培养学生动手操作能力，提高汽车维修技能。

3. 培养学生团队协作、沟通交流能力，提高实际工作中解决问题的能力。

三、教学难点与重点重点：起动机的构造、工作原理、检修与调试方法。

难点：起动机故障诊断及排除方法。

四、教具与学具准备1. 教具：起动机实物、挂图、多媒体设备。

2. 学具：起动机拆装工具、检测仪器、实训车辆。

五、教学过程1. 实践情景引入（5分钟）通过展示一辆无法启动的实训车辆，引导学生思考可能的故障原因，进而引入起动机的检修与调试。

2. 理论知识讲解（15分钟）（1）起动机的构造及工作原理。

（2）起动机的检修与调试方法。

3. 例题讲解（15分钟）选取一个典型的起动机故障案例，讲解诊断及排除过程。

4. 随堂练习（10分钟）学生分组进行起动机拆装、检测及调试的实训操作。

5. 学生展示与点评（10分钟）6. 知识拓展（5分钟）介绍起动机的常见故障及排除方法。

六、板书设计1. 起动机的构造及工作原理2. 起动机的检修与调试方法3. 起动机常见故障诊断与排除七、作业设计1. 作业题目：分析一辆实训车辆起动机无法启动的原因，并给出解决方案。

答案：可能的故障原因有：蓄电池电量不足、起动机损坏、起动机线路故障等。

解决方案：检查蓄电池电量，更换起动机或修复线路。

2. 课后实践：利用课余时间，对一辆实训车辆的起动机进行拆装、检测与调试。

八、课后反思及拓展延伸1. 课后反思：本节课教学过程中，学生对起动机的构造及工作原理掌握较好，但在故障诊断与排除方面仍有不足，需要在今后的教学中加强练习。

2. 拓展延伸：引导学生了解其他汽车电气设备的知识，提高综合维修能力。

重点和难点解析1. 教学难点与重点的设定2. 教具与学具的准备3. 教学过程中的实践情景引入、例题讲解和随堂练习4. 作业设计一、教学难点与重点的设定起动机的构造、工作原理、检修与调试方法是本节课的重点内容。
