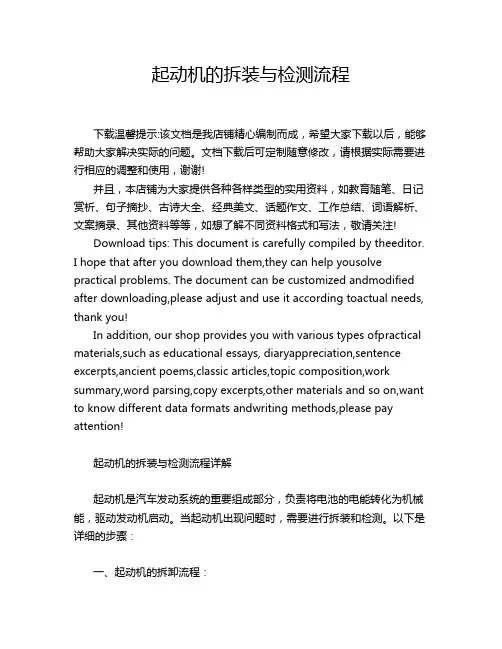

起动机的拆装与检测流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!起动机的拆装与检测流程详解起动机是汽车发动系统的重要组成部分,负责将电池的电能转化为机械能,驱动发动机启动。

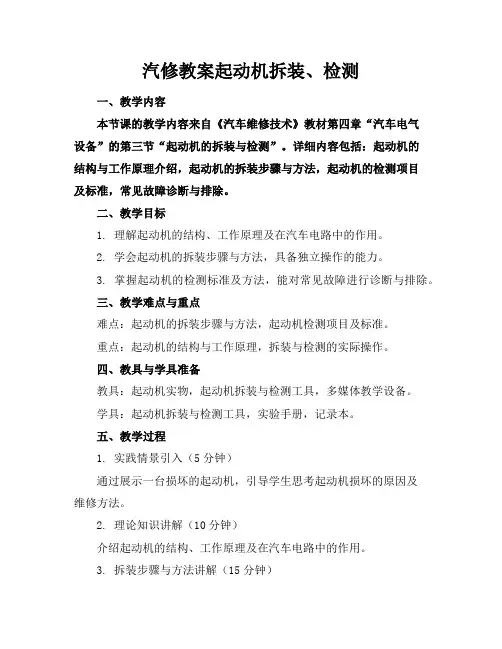

汽修教案起动机拆装、检测一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“汽车电气设备”的第三节“起动机的拆装与检测”。
详细内容包括:起动机的结构与工作原理介绍,起动机的拆装步骤与方法,起动机的检测项目及标准,常见故障诊断与排除。
二、教学目标1. 理解起动机的结构、工作原理及在汽车电路中的作用。
2. 学会起动机的拆装步骤与方法,具备独立操作的能力。
3. 掌握起动机的检测标准及方法,能对常见故障进行诊断与排除。
三、教学难点与重点难点:起动机的拆装步骤与方法,起动机检测项目及标准。
重点:起动机的结构与工作原理,拆装与检测的实际操作。
四、教具与学具准备教具:起动机实物,起动机拆装与检测工具,多媒体教学设备。
学具:起动机拆装与检测工具,实验手册,记录本。
五、教学过程1. 实践情景引入(5分钟)通过展示一台损坏的起动机,引导学生思考起动机损坏的原因及维修方法。
2. 理论知识讲解(10分钟)介绍起动机的结构、工作原理及在汽车电路中的作用。
3. 拆装步骤与方法讲解(15分钟)讲解起动机拆装的步骤与方法,通过实物演示,让学生更直观地了解拆装过程。
4. 拆装实操指导(15分钟)学生分组进行起动机拆装实操,教师巡回指导。
5. 检测项目及标准讲解(10分钟)讲解起电动机检测项目及标准,让学生了解检测的注意事项。
6. 故障诊断与排除讲解(10分钟)分析常见故障现象,讲解诊断与排除方法。
7. 随堂练习(15分钟)发放随堂练习题,让学生巩固所学知识。
六、板书设计1. 起动机结构与工作原理2. 起动机拆装步骤与方法3. 起动机检测项目及标准4. 常见故障诊断与排除七、作业设计1. 作业题目:(1)简述起动机的工作原理。
(2)列举起动机拆装步骤。
(3)说明起动机检测项目及标准。
2. 答案:(1)起动机工作原理:起动机通过电磁力将转子转动,带动发动机启动。
(2)起动机拆装步骤:断开电源,拆卸起动机固定螺丝,拔出起动机线束,取出起动机。
起动机拆装与电路故障检测起动机是汽车发动机正常工作的重要组成部分,负责启动发动机并转动曲轴使发动机正常工作。
在汽车的使用过程中,起动机也是经常发生故障的部件之一,需要进行定期的检查和维护。
本文将介绍起动机的拆装以及电路故障检测方法。
起动机的拆装起动机一般安装在发动机附件上,固定在发动机和变速器间的接口处。
通常情况下,我们需要对起动机进行拆装时,需要遵循以下步骤:1.断开电池负极连接拆卸起动机之前,需要断开电池负极连接,以避免触电风险。
具体操作步骤如下:1.打开车辆引擎盖,找到电瓶。
2.拧动电池底部的螺钉,然后拆下电池的负极连接器,注意防止两端接触,产生短路。
2.拆卸连接线及固定螺栓拆卸起动机需要先拆卸电机连接线及固定螺栓。
具体操作步骤如下:1.找到起动机的电线连接端口。
2.用扳手拆下安装在起动机表面的固定螺栓,拆下电线连接器,小心保持电线不遭到拉扯和损坏。
3.拆卸起动机拆卸起动机是根据车辆的不同型号和尺寸,可能需要不同的拆卸工具。
一般情况下,我们需要遵循以下操作步骤:1.确保取出固定螺栓后,可以轻松地移动起动机的位置。
2.使用起子拆卸与发动机连接的螺栓,使其能够自由脱离。
3.温柔地将起动机从发动机分离,注意不要用力以防止损坏。
4.检查和维护拆卸完毕后,需要对起动机进行检查并进行必要的维护操作,包括电极清理、维修、更换零件、更换附件等。
起动机电路故障检测起动机的故障主要与电路问题有关,如电源故障、电线腐蚀、电机短路、电力不足等问题。
下面是一些常见的电路故障检测方法。
1.电池引擎轻响如果在发动车辆时听到引擎轻响声,并且你的电瓶电池已经过期,那么很有可能是电源故障导致的。
需要换新的电瓶电池。
2.点击声、无反应如果你听到电机发出的一声尖利的“嗒嗒”声或没有任何反应,那么很有可能是连接问题。
需要检查电瓶电极连接器和电机电极连接线是否紧固,并做必要的松动更正。
3.电机启动速度慢如果起动机的启动速度很慢,那么可能是电机连接线腐蚀,这可能阻碍电流的传输。
一、起动机的拆卸拆卸步骤如下:1.从蓄电池负极端子断开电缆2.拆卸散热器上空气导流板3.拆卸起动机总成(如图所示)(1) 分离2 个线束卡夹。
(2) 拆下螺栓和线束支架。
(3) 拆下端子盖。
(4) 拆下螺母并断开端子30。
(5) 断开连接器。
(6) 拆下2 个螺栓并拆下起动机总成。
图拆卸起动机总成示意图二、起动机的拆解1.拆卸磁力起动机开关总成(1) 拆下螺母,然后从磁力起动机开关总成上断开引线(如图所示)。
图引线的拆卸(2) 拆卸固定磁力起动机开关总成时,从起动机驱动端壳体总成上拆下2个螺母(如图所示)。
图3-25 拆卸磁力起动机开关固定螺母(3) 拉出磁力起动机开关总成,并且在提起磁力起动机开关总成前部时,从驱动杆和磁力起动机开关总成上松开铁芯挂钩(如图所示)。
图磁力起动机开关总成的拆卸2.拆卸起动机磁轭总成(1) 拆下2个螺钉(如图所示)。
图拆卸起动机磁轨固定螺钉(2) 将起动机磁轭和起动机换向器端架总成一起拉出(如图所示)。
图3-28 拆卸起动机磁轨总成(3) 从起动机换向器端架总成上拉出起动机磁轭总成(如图所示)。
图拆卸起动机换向器端架总成3.拆卸起动机电枢总成从起动机磁轭总成上拆下起动机电枢总成(如图所示)。
图拆卸起动机电枢总成4.拆卸起动机电枢板从起动机驱动端壳总成或起动机磁轭总成上拆下电枢板(如图3-31所示)。
图拆卸起动机电枢板5.拆卸起动机电刷架总成(1) 从起动机换向端架总成上拆下2个螺钉(如图所示)。
图拆卸换向端架螺钉(2) 拆下卡夹和卡爪,然后从起动机换向器端架总成上拆下电刷架总成(如图3-33所示)。
图端架与碳刷架分离6.拆卸行星齿轮从起动机中间轴承离合器分总成上拆下 3 个行星齿轮(如图所示)。
图拆卸行星齿轮7.拆卸起动机中间轴承离合器分总成(如图3-35所示)(1) 从起动机驱动端壳总成上拆下带起动机小齿轮驱动杆的起动机中间轴承离合器分总成。
(2) 拆下起动机中间轴承离合器分总成、橡胶密封件和起动机小齿轮驱动杆。
起动机的拆装与检测一、实验目的:1.了解起动机各零件名称和作用。
2.掌握起动机的拆装顺序。
3.掌握对起动机进行简单检测。
二、实验工具:汽车起动机×1、万用表×1、拆装工具箱×1、电平×1三、起动机的结构:起动机主要由驱动端盖,单向离合器,齿轮盖,电枢,起动机外壳,电刷座,起动机后盖壳,拨叉,电磁开关,螺丝。
四、起动机的工作原理:点火开关打开到启动档时,起动继电器的线圈通电,继电器铁心产生电磁力,继电器的常开触电闭合,接通起动机电磁开关的控制电路。
这时保持线圈和吸引线圈产生电磁力,把可动铁心向后克服弹簧阻力推动接触片,同时拨动拨叉,当接触片接触后,碳刷导电通过换向器带动电枢在永久磁铁内旋转,同时带动被拨叉推出的齿轮旋转,齿轮与飞轮啮合,带动发动机工作。
发动机启动后,松开点火开关,各元件电磁力消失,在弹簧的作用下复位,拨叉复位,齿轮不再与飞轮啮合。
五、起动机的拆装与检测:检测:把蓄电池的正极与起动机的BATT端连接,再用一根导线连接起动机的公共端和BATT端,最后蓄电池的负极搭铁,起动机齿轮被拨出且正常转动即为工作正常。
拆卸:1.取下前端盖后,拆下起动机的电磁开关。
2.拆下穿心螺栓和后端盖。
3.取出电刷和电刷架。
4.拆下定子。
5.拆下拨叉销。
6.拆下拨叉和转子。
安装:安装与拆卸顺序相反。
安装后检测到转子正常转动,拨叉有拨动动作即为工作正常。
六、起动机的检测:机械方面:1、外观:检查端盖和外壳是否破裂。
检查结果正常。
2、单向离合器:握住外座圈,转动驱动齿轮,应能自由转动;反转时不应转动,否则就有故障,应更换单向离合器。
检查结果正常。
3、轴承:检查轴承是否磨损,转动时是否有异响。
检查结果正常。
4、换向器:用千分表测量其圆跳动。
测量结果为0.08mm。
5、碳刷;检查磨损情况。
发现碳刷磨损小于三分之一,轻微磨损。
电气方面:1、吸拉线圈:用万用表X1Ω档,测量公共端和连接碳刷导线的螺栓的间的电阻,测得结果为0.3Ω。

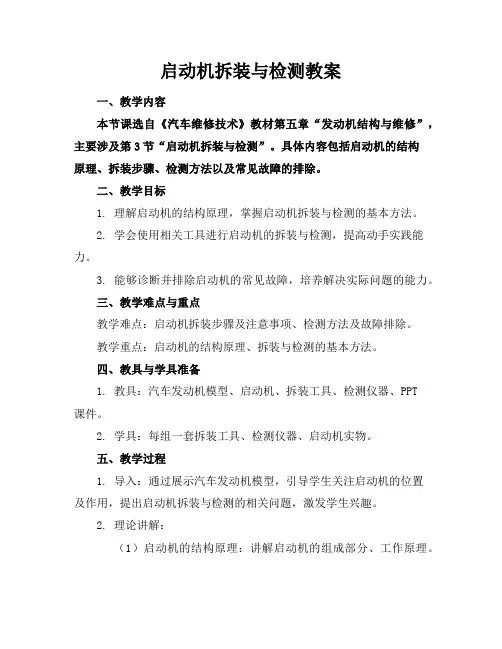

启动机拆装与检测教案一、教学内容本节课选自《汽车维修技术》教材第五章“发动机结构与维修”,主要涉及第3节“启动机拆装与检测”。
具体内容包括启动机的结构原理、拆装步骤、检测方法以及常见故障的排除。
二、教学目标1. 理解启动机的结构原理,掌握启动机拆装与检测的基本方法。
2. 学会使用相关工具进行启动机的拆装与检测,提高动手实践能力。
3. 能够诊断并排除启动机的常见故障,培养解决实际问题的能力。
三、教学难点与重点教学难点:启动机拆装步骤及注意事项、检测方法及故障排除。
教学重点:启动机的结构原理、拆装与检测的基本方法。
四、教具与学具准备1. 教具:汽车发动机模型、启动机、拆装工具、检测仪器、PPT课件。
2. 学具:每组一套拆装工具、检测仪器、启动机实物。
五、教学过程1. 导入:通过展示汽车发动机模型,引导学生关注启动机的位置及作用,提出启动机拆装与检测的相关问题,激发学生兴趣。
2. 理论讲解:(1)启动机的结构原理:讲解启动机的组成部分、工作原理。
(2)拆装步骤及注意事项:讲解拆装启动机的步骤、要点及注意事项。
(3)检测方法及故障排除:介绍启动机检测的方法、流程及常见故障的排除方法。
3. 实践操作:(1)拆装演示:教师现场演示启动机拆装过程,讲解注意事项。
(2)分组实践:学生分组进行启动机拆装与检测,教师巡回指导。
(3)随堂练习:学生根据所学知识,进行启动机拆装与检测的实践操作。
六、板书设计1. 启动机结构原理2. 拆装步骤及注意事项3. 检测方法及故障排除七、作业设计1. 作业题目:(1)简述启动机的结构原理。
(2)列举并解释启动机拆装过程中的注意事项。
(3)描述启动机检测的方法及流程。
2. 答案:(1)启动机主要由电磁开关、电动机、行星齿轮减速器等组成,其工作原理是通过电磁力驱动电动机旋转,进而带动发动机曲轴旋转,实现启动发动机的目的。
(2)注意事项:确保电源断开、防止工具损坏、注意人身安全等。
(3)检测方法:外观检查、电阻测量、动作试验等。
技工学校授课计划、教案总成拆卸1.断开蓄电池的负极电缆断开蓄电池的负极电缆之前, 对存储在ECU等器件内的信息做笔记。
·DTC(诊断故障代码)·选择收音机频道·座椅位置(带有记忆系统)·方向盘位置(带有记忆系统)等2.拆卸起动机1)拆下起动机电缆(1)拆下防短路盖。
(2)拆下起动机电缆定位螺母。
(3)断开起动机端子30的起动机电缆。
提示:由于起动机电缆直接与电池相连,因此带有一个防短路盖。
2)断开起动机连接器按压连接器的卡销,然后握住连接器机身断开连接器。
3)拆卸起动机拆下起动机安装螺栓,然后滑动起动机将其拆下。
总成分解1.拆卸电磁起动机开关总成(1)电磁起动机开关(2)驱动杆2.拆下起动机磁轭总成(1)起动机磁轭(2)端盖(3)起动机外壳3.拆下起动机电刷弹簧(1)板(2)弹簧(3)电刷座绝缘体4.拆卸起动机电枢总成(1)起动机电枢5.拆卸起动机离合器分总成(1)起动机离合器(2)止动环(3)卡环拆卸电磁起动机开关总成1.断开引线(1)拆下定位螺母并断开引线。
2.拆卸电磁起动机开关总成(1)拆下2颗螺母并将电磁起动机开关拉到后侧。
(2)向上拉电磁起动机开关的顶端,从驱动杆中取出柱塞钩。
(3)拆下电磁开关。
3.拆下起动机磁轭总成(1)拆下2个螺栓。
(2)拆下换向器端盖。
(3)分开起动机外壳从起动机磁轭。
(4)拆下驱动杆。
拆下起动机电刷弹簧(1)用台钳将带电枢轴固定在两块铝板或者布之间。
(2)释放卡销并取下板。
用手指向上扳卡销,然后拆下板。
注意:请慢慢拆下板,否则电刷弹簧可能会弹出。
(3)用平头螺丝刀(或其他工具)压住弹簧,然后拆下电刷。
注意:·执行此操作时请用胶带缠住螺丝刀。
·为防止弹簧弹出,执行此操作时请用一块布盖在电刷座上。
(4)从电刷座绝缘体拆下电刷弹簧。
(5)拆下电刷座绝缘体。
拆下起动机离合器1.拆下起动机离合器(1)从起动机磁轭拆下起动机电枢总成,然后用台钳将带电枢固定住夹在两块铝板或布之间的磁轭。
汽车电气实训项目二起动系系统检测(1)任务:起动机的就车拆卸安装与电磁开关性能测试驾驶员反映:一轿车点火时车辆不能起动,维修人员首先检测蓄电池,检测情况正常。
初步检查与验证,修理技师认为该车起动线路或起动机有故障。
参考资料见下表设备及使用工具型号及类型设备准备扳手及尖嘴钳子若干,平口旋具,跨接线、弹簧秤、数值万用表、常用拆装工具、及故障诊断仪车型及起动机型号家用轿车,起动机型号:QD1225图1—拆卸示意图图2—起动机电磁开关接线柱示意图1-起动机、2-磁场线圈固定螺栓、3-起动机固定螺栓、4-垫圈、5、螺母QD1225型起动机电磁开关接线柱1-30端子、2-附加电阻端子、3-50端子、4-C端子空载与全制动实验技术参数空载电流≤95A,全制动电流≤600A空载转速≥5000r/min,全制动扭矩≥24N/m1、(多选题)维修人员使用万用表对图2中3端子的插接线进行点火起动电压测量,测得电压值为0.1-02V区间跳动,请测量数字判断下列可能出现的故障点是()A、起动机本身故障B、起动保险断路C、起动继电器线圈断路D、蓄电池严重亏电2、(单选题)维修人员最终判断是起动机本身出现故障,准备就车拆卸起动机进行检测,下列拆卸步骤顺序正确的是()①用扳手旋下电磁开关接线柱1及3的螺母②从离合器壳上旋下螺母5,取下螺栓3③断开蓄电池搭铁电缆④关闭点火开关、安装好车辆保护3件套和4件套、安装好举升臂⑤取下起动机1⑥将车辆举升至高位并锁好举升机⑦检查车辆重心,确保安全A、③④⑥⑦①②⑤B、④③⑦⑥①②⑤C、④③⑥⑦①②⑤D、③④⑦⑥①②⑤3、(填空题)请根据图3(如下图),请填写问题答案电磁开关中保持线圈是图片中哪个数字(),吸引线圈是图片中哪个数字(),下图中接线柱9是图片2中哪个数字(),如果下图中数字19器件变形卡滞会造成起动机哪种故障现象(),下图中电磁开关中的接触片是()下图中电磁开关中的主开关接线柱是哪两个数字()和()、要使起动机空转应短接下图中哪两个端子()和(),短接时时间应该控制在()时间之内。
第三单元汽车起动机的检测与试验
实训一起动机的测量与拆解检修
一、实训目的
1.掌握起动机的拆装顺序。
2.了解起动机各零件名称和作用。
3.掌握对起动机进行简单测量的方法。
4.学习拆解检修及装配起动机作业的基本方法。
二、工具材料
汽车用起动机;万用表;维修工具。
三、操作要点及项目
⒈汽车起动机的基本结构
常见汽车起动机的基本结构如图3-1所示。
图3-1 汽车起动机的基本结构
1-防尘箍2-磁场绕组电刷3-磁场绕组接头4-接触点(至蓄电池)5-开关盒外壳6-开关接触点(至点火线圈)7-接触点(至磁场绕组)8-接触盘9-起动机接线柱10-连接片接线柱(至磁场绕组)11-保持、吸引线圈12-保持、吸引线圈外壳13-回位弹簧、顶杆及铁芯14-调整螺杆15-保护盖16-拨叉支承销17-拨叉18-驱动端盖19-驱动齿轮20-单向离合器21-滑环22-单向离合器固定盖板23-电枢轴24-螺旋槽25-电枢绕组26-电枢铁芯27-换向器28-磁场绕组29-磁极30-机壳31-电枢绕组电刷32-电刷架33-后端盖2.起动机拆解和清洗
①首先将待修起动机外部的尘污、油污清除。
②拆下连接片与电磁开关,取下电磁铁芯。
③拆下防尘箍,用钢丝钩子提起电刷弹簧取出电刷(共4只)。
④拆下起动机贯穿螺栓,使后端盖、起动机外壳、电枢分离。
⑤取下拨叉支承销,取下驱动端盖、拨叉与转子总成。
⑥用专用工具拆下止推座圈,取下驱动齿轮、单向离合器。
各总成是否继续进一步分解,应视具体情况而定。
⑦对分解的零部件进行清洗。
清洗时,对所有的绝缘部件,只能用干净布蘸少量汽油擦拭,其他机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。
⒊起动机主要部件的检测
⑴直流电动机的检修:
①磁场绕组(定子)的检查:如图3-2所示
磁场绕组断路的检查:首先通过外部验视,看其是否有烧焦或断路处,若外部验视未发现问题,可用万用表电阻R×1 档检测,两表笔分别接触起动机外壳引线(即电流输入接线柱)与磁场绕组绝缘电刷接头是否导通,如果测得的电阻无穷大,说明磁场绕组断路,应予以检修或更换。
磁场绕组搭铁的检查:用万用表电阻R×10K档(或数字万用表高阻档)检测磁场绕组电刷接头与起动机外壳是否相通,如果相通,说明磁场绕组绝缘不良而搭铁;如果阻值较小,说明有绝缘不良处,应检修或更换磁场绕组。
图
3-2 磁场绕组断路及搭铁的检查
磁场绕组短路的检查:可用2V直流电进行接线,如图3-3所示。
电路接通后,将改锥放在每个磁极上,检查磁极对改锥的吸引力是否相同。
若某一磁极吸力太小,就表明该磁场绕组有匝间短路故障存在。
3-3 磁场绕组短路的检查
②电枢绕组(转子)的检查:
电枢绕组的检查,可在电气万能试验台上的电枢检验仪上进行。
搭铁检验:用附件F6一根,一端插入插座33,一端接电枢轴,另一根附件F6一端插
入插座34,一端接至整流子铜片,如有搭铁,指示灯25即亮,可标出搭铁的整流子铜片。
短路检验:如图3-4,将待试的电枢放在电枢感应仪3上,接通开关60,灯19亮,感应仪配备一钢片,将该钢片放置于电枢铁芯线槽上,如该钢片振动发声,则表明绕组有短路故障。
不断慢慢转动电枢一圈,将钢片依次逐个放置于各线槽上,对每一故障处作出标记。
由于起动机电枢绕组采用波绕法,所以当钢片在四个铁芯槽出现振动时,说明相邻换向器铜片间短路;当钢片在所有槽上振动时,说明同一个槽中上、下两层导线短路。
图3-4 电枢短路检验操作图
断路检验:如图3-5,将待试的电枢放在感应仪上3上,接通开关60,灯19亮,将感应仪所附试棒两触针放在相邻两整流子片上,若电流表18针不动,移动触针至电流表指出某一电流数值,固定此触针位置,然后转动电枢,使其余两邻片也达到至此位置,用触针测其电流,如电枢没有损坏,相邻两整流子片在电流表18上的读数均应不变,若电流表18无读数则表明该绕组断路。
