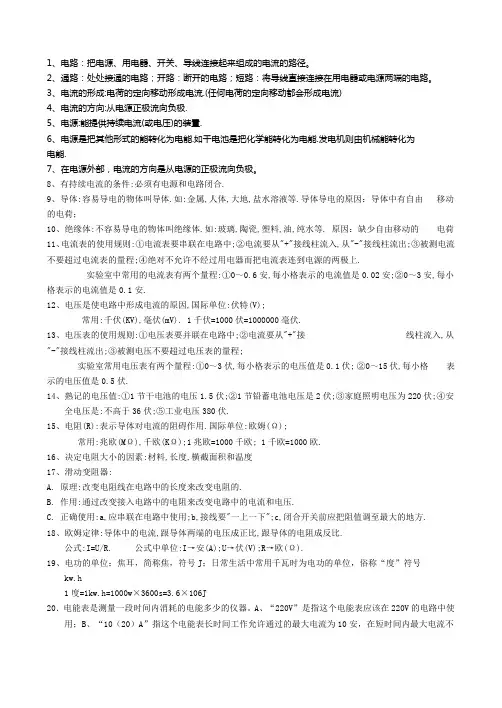

1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。
2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部，电流的方向是从电源的正极流向负极。
8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安.12、电压是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏; ②0～15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度17、滑动变阻器:A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h1度=1kw.h=1000w×3600s=3.6×106J20．电能表是测量一段时间内消耗的电能多少的仪器。
电学综合试题(一)一选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V6，把它们串联在电路中，两灯均5. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为正常发光，那么该电路两端电压和L2的电功率分别是（）A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6. 小红家的电表允许通过的最大电流是10A，她家有4个标有“220V，60W”的灯泡，1个标“220V，1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则（）A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时，其他用电器不能同时使用7. 有一个额定电压为220V的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：11. 家庭电路中电流过大的原因是__ ___或____ ______。
初三物理电学考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 米B. 安培C. 伏特D. 欧姆答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 塑料D. 铝箔答案：C3. 欧姆定律的公式是：A. I = V/RB. V = IRC. R = V/ID. 以上都是答案：D4. 以下哪个因素会影响电阻的大小？A. 材料B. 长度C. 温度D. 以上都是答案：D5. 串联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 与各部分电阻无关答案：C6. 并联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 比任何一个分电阻都小答案：D7. 电池串联时，总电压是：A. 等于单个电池电压B. 等于单个电池电压的一半C. 等于单个电池电压的两倍D. 等于各个电池电压之和答案：D8. 电池并联时，总电流是：A. 等于单个电池电流B. 等于单个电池电流的一半C. 等于单个电池电流的两倍D. 等于各个电池电流之和答案：A9. 电能的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这是电流的____效应。
答案：热12. 家庭电路中的电压是____伏特。
答案：22013. 电阻的单位是____。
答案：欧姆14. 串联电路中，电流处处相等，而并联电路中，干路电流等于各支路电流的____。
答案：之和15. 电能表是用来测量____的仪器。
答案：电能三、简答题（每题5分，共10分）16. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和，电压分配不均；并联电路中，电压处处相等，总电阻比任何一个分电阻都小，电流分配不均。

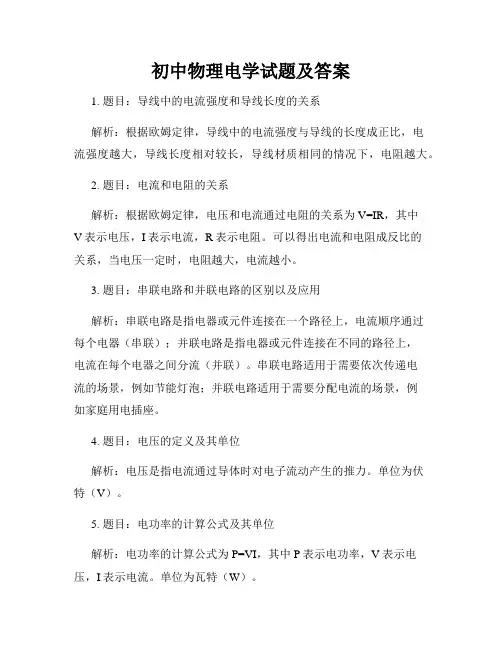

初中物理电学试题及答案1. 题目：导线中的电流强度和导线长度的关系解析：根据欧姆定律，导线中的电流强度与导线的长度成正比，电流强度越大，导线长度相对较长，导线材质相同的情况下，电阻越大。
2. 题目：电流和电阻的关系解析：根据欧姆定律，电压和电流通过电阻的关系为 V=IR，其中V表示电压，I表示电流，R表示电阻。
可以得出电流和电阻成反比的关系，当电压一定时，电阻越大，电流越小。
3. 题目：串联电路和并联电路的区别以及应用解析：串联电路是指电器或元件连接在一个路径上，电流顺序通过每个电器（串联）；并联电路是指电器或元件连接在不同的路径上，电流在每个电器之间分流（并联）。
串联电路适用于需要依次传递电流的场景，例如节能灯泡；并联电路适用于需要分配电流的场景，例如家庭用电插座。
4. 题目：电压的定义及其单位解析：电压是指电流通过导体时对电子流动产生的推力。
单位为伏特（V）。
5. 题目：电功率的计算公式及其单位解析：电功率的计算公式为P=VI，其中P表示电功率，V表示电压，I表示电流。
单位为瓦特（W）。
6. 题目：电阻的定义及其单位解析：电阻是指电流通过导体时与电压成正比的物理量。
单位为欧姆（Ω）。
7. 题目：电阻与电导的关系解析：电导是电阻的倒数，用于衡量导体导电能力的物理量。
电导与电阻成反比，电阻越大，电导越小。
8. 题目：杨氏模量的定义及其单位解析：杨氏模量是衡量物体弹性变形性能的物理量，单位为帕斯卡（Pa）。
9. 题目：电磁感应的原理解析：电磁感应是指磁场通过线圈时产生感应电流的现象。
根据法拉第电磁感应定律，导体中的感应电动势与磁通量变化的速率成正比。
10. 题目：显微镜的工作原理解析：显微镜通过光学放大的方式使微小物体能够被观察。
它的工作原理是利用物镜和目镜共同放大物体，光线经过物镜放大后再经过目镜，最终形成放大的图像。
总结：初中物理电学试题涵盖了导线电流强度、电阻电流关系、串联电路和并联电路的区别及应用、电压、电功率、电阻、电导、杨氏模量、电磁感应原理和显微镜工作原理等知识点。
初中物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电阻的基本单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 电池串联时，总电压等于：A. 各电池电压之和B. 各电池电压之差C. 各电池电压的平均值D. 各电池电压的两倍答案：A4. 以下哪个不是导体：A. 铁丝B. 铜线C. 橡胶D. 盐水答案：C5. 欧姆定律表达式为：A. V = IRB. V = RIC. I = VRD. I = R/V答案：A6. 电功率的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：D7. 家庭电路中，用电器的连接方式是：A. 串联B. 并联C. 混联D. 无法确定答案：B8. 以下哪个不是安全用电的措施：A. 不在潮湿的环境下使用电器B. 不用湿手触摸开关C. 用铜丝代替保险丝D. 发现有人触电时立即切断电源答案：C9. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电阻答案：C10. 电路中，下列哪个元件可以控制电路的通断：A. 电源B. 导线C. 开关D. 电阻答案：C二、填空题（每空1分，共10分）1. 家庭电路中，用电器之间是________的。
答案：并联2. 电流通过导体时，导体发热的现象叫做________。
答案：电流的热效应3. 根据欧姆定律，电阻R等于电压V除以电流I，即R=________。
答案：V/I4. 串联电路中，总电阻等于各部分电阻之________。
答案：和5. 电功率P等于电压V与电流I的________。
答案：乘积6. 电池的正极是________极，负极是负极。
答案：正7. 电流表的使用规则之一是电流表要________在电路中。
答案：串联8. 家庭电路中，开关控制用电器时，开关和用电器是________的。
电学初中物理试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 伏特B. 安培C. 欧姆D. 瓦特2. 电阻的单位是（）A. 伏特B. 安培C. 欧姆D. 瓦特3. 串联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的电阻B. 等于各分电阻之和C. 等于各分电阻的倒数之和D. 等于其中最大的电阻4. 并联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的电阻B. 等于各分电阻之和C. 等于各分电阻的倒数之和D. 等于其中最大的电阻5. 电功率的单位是（）A. 伏特B. 安培C. 欧姆D. 瓦特6. 家庭电路中，电能表的作用是（）A. 测量电压B. 测量电流C. 测量电能D. 测量电阻7. 欧姆定律的内容是（）A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比8. 电容器的充放电过程是（）A. 充电时电流减小，放电时电流增大B. 充电时电流增大，放电时电流减小C. 充电时电流不变，放电时电流不变D. 充电时电流增大，放电时电流增大9. 电磁铁的磁性强弱与哪些因素有关（）A. 电流大小B. 线圈匝数C. 铁芯材料D. 所有选项10. 电热器的工作原理是（）A. 电流通过导体产生热量B. 电流通过导体产生磁场C. 电流通过导体产生电场D. 电流通过导体产生光二、填空题（每题3分，共30分）1. 电流通过导体产生的热量与电流的平方、电阻和通电时间成正比，这个关系称为_______定律。
2. 家庭电路中的电压是_______伏特。
3. 电能表的读数单位是_______。
4. 电阻的计算公式是_______。
5. 串联电路中，电流处处相等，这是由_______定律得出的结论。
6. 并联电路中，电压处处相等，这是由_______定律得出的结论。
7. 电容器的单位是_______。
8. 电磁铁的磁性强弱与电流大小和线圈匝数有关，这是由_______定律得出的结论。
1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：3 3．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大 B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大 D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大 B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d 7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动 C．向左、向右均可以 D ．无法实现12．决定导体电阻大小的因素是［］A．加在导体两端的电压 B．通过导体的电流强度 C．导体的电功率 D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端 C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表 B．a、b、c都是伏特表 C．b、c是安培表，而a是伏特表 D．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路 B．L1断路，L2短路 C．L1、L2都断路 D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
初中物理电学试题及答案Ⅰ. 选择题1. 若两个点的电势差为零，说明它们之间的电位是______。
a) 相等 b) 不相等 c) 零 d) 无法判断答案：a) 相等2. 负电荷在电场力作用下的运动方向是______。
a) 负电荷运动方向 b) 正电荷运动方向 c) 电场力方向 d) 无法确定答案：c) 电场力方向3. 下列哪个元件是用来控制电流的大小的？a) 电容器 b) 电阻器 c) 电感器 d) 电源答案：b) 电阻器4. 电阻器的电阻值可以通过哪个公式进行计算？a) R = U/I b) R = I/U c) R = P/I d) R = I/P答案：a) R = U/I5. 如果一个电路中的三个灯泡是串联连接的，当其中一个灯泡烧坏时，其他灯泡会______。
a) 变亮 b) 变暗 c) 熄灭 d) 不受影响答案：c) 熄灭Ⅱ. 填空题1. 电源的电动势为6V，若电压表测得的电压为4V，则该电源的内电阻为______。
答案：2V2. 电路中的电流为0.5A，电阻值为4Ω，根据欧姆定律，此时电压为______。
答案：2V3. 第一种电路电阻为6Ω，电流为3A；第二种电路电阻为9Ω，电流为4A。
根据欧姆定律，电压的大小______。
答案：第一种电路电压为18V，第二种电路电压为36V。
Ⅲ. 解答题1. 请解释什么是电阻。
答案：电阻是指电流通过导体时受到的阻碍，使得电流通过导体时产生的能量损失。
电阻的大小由导体的物理性质和几何形状决定。
2. 解释什么是电流。
答案：电流是指单位时间内通过导体的电荷量，通常用字母I 表示，单位是安培（A）。
3. 请列举三种电路连接方式，并解释其特点。
答案：串联、并联和混合连接是三种常见的电路连接方式。
- 串联：将元件依次连接起来，电流只有一条路径可走，电流相同，电阻之和等于各个元件电阻之和。
- 并联：将元件同时连接在电源两端，电流在各个元件之间分流，电压相同，电阻之和等于各个元件电阻的倒数之和的倒数。
初中物理电学试题及答案一、选择题（每题2分，共10分）1. 以下关于电流的描述，正确的是（）。
A. 电流的方向与电子运动方向相同B. 电流的方向与电子运动方向相反C. 电流的方向与正电荷运动方向相同D. 电流的方向与正电荷运动方向相反答案：C2. 串联电路中，下列说法正确的是（）。
A. 电流处处相等B. 电压处处相等C. 电阻之和等于总电阻D. 电流之和等于总电流答案：A3. 并联电路中，下列说法正确的是（）。
A. 电流之和等于总电流B. 电压处处相等C. 电阻之和等于总电阻D. 电流处处相等答案：B4. 欧姆定律的公式是（）。
A. V = IRB. I = VRC. R = VID. V = RI答案：A5. 以下哪种情况下，电路处于开路状态（）。
A. 电路中有电流通过B. 电路中没有电流通过C. 电路中有电压D. 电路中没有电压答案：B二、填空题（每题2分，共10分）1. 电荷的定向移动形成______。
答案：电流2. 电路中电流的大小可以用______来测量。
答案：电流表3. 电路中电压的大小可以用______来测量。
答案：电压表4. 电阻的单位是______。
答案：欧姆5. 串联电路中，总电阻等于各部分电阻之______。
答案：和三、简答题（每题5分，共10分）1. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和；并联电路中，电压处处相等，总电流等于各支路电流之和。
2. 欧姆定律是如何定义的？答案：欧姆定律定义为：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；在电压一定的情况下，通过导体的电流与导体的电阻成反比。
四、计算题（每题5分，共10分）1. 已知一个电阻为10Ω，通过该电阻的电流为0.5A，请计算该电阻两端的电压。
答案：根据欧姆定律，V = IR，所以V = 0.5A × 10Ω = 5V。
2. 已知一个电路的总电压为12V，总电流为2A，电路中有两个电阻串联，分别为R1=4Ω和R2=6Ω，请计算R1两端的电压。
初中物理电学试题及答案一、选择题1. 关于电流的方向，以下说法正确的是（）。
A. 电流的方向与电子流动的方向相同B. 电流的方向与电子流动的方向相反C. 电流的方向与正电荷流动的方向相同D. 电流的方向与正电荷流动的方向相反答案：C2. 电阻的基本单位是（）。
A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 并联电路中，各支路的电压关系是（）。
A. 各支路电压相等B. 各支路电流相等C. 各支路电阻相等D. 各支路电流之和等于总电流答案：A4. 串联电路中，各电阻的电流关系是（）。
A. 各电阻电流不相等B. 各电阻电流相等C. 各电阻电压相等D. 各电阻电压之和等于总电压答案：B5. 法拉第电磁感应定律表明，感应电动势的大小与（）有关。
A. 磁场强度B. 导线长度C. 导线运动速度D. 磁场变化速度答案：D二、填空题1. 电流的符号是________，其单位是________。
答案：I；安培(A)2. 电阻的符号是________，其单位是________。
答案：R；欧姆(Ω)3. 电压的符号是________，其单位是________。
答案：U；伏特(V)4. 电功率的计算公式为________，其中P表示功率，U表示电压，I 表示电流。
答案：P=UI5. 电磁感应中，产生感应电流的条件是________。
答案：闭合电路中的磁通量发生变化三、简答题1. 请简述欧姆定律的内容。
答：欧姆定律描述了电流、电压和电阻之间的基本关系。
定律表明，在恒温条件下，通过一个导体的电流与两端的电压成正比，与导体的电阻成反比。
数学表达式为：I=U/R，其中I是电流，U是电压，R是电阻。
2. 什么是串联电路和并联电路？请分别说明它们的电流和电压特点。
答：串联电路是指电路中的元件首尾相连，形成一个环路。
在串联电路中，电流是相同的，即各处电流大小一致；而电压则在各个元件之间分配，总电压等于各元件电压之和。
并联电路是指电路中的元件并列连接，形成多个分支。
电学试题一、填空题（5、6、7每空2分，其余每空1分共24分）1．如图所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的，使电路中产生持续的_______，这种思维方法称为“类比法”。
2．在如图所示的电路中，合上开关S后，电压表V1的示数为2V，电压表V的示数为6V，电流表A的示数为0．3A。
则通过灯L1的电流为______，电压表 V2示数为_______。
3．如图所示，电源电压保持6V不变，R=10Ω，R＇上标有10Ω 1A字样，当滑动变阻器的滑片从上端滑到下端时电压表的示数变化范围是～，电流表的变化范围是～。
4．某型号摄像机的随机蓄电池的容量是“2 Ah”（“2 Ah”的含义是：该蓄电池若以2 A的电流放电，可放电1 h。
），输出电压为12 V。
这样的蓄电池充好电后，能释放的最大电能为__________J。
5．把如图所示的“220V 100W”的灯泡，灯丝电阻为Ω，接到110V 的电路上，若不考虑灯丝电阻变化，则此时灯泡的实际功率是_______；额定功率是。
6．小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图。
由图可知，当小灯泡L正常发光时，通过其灯丝的电流是 A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
7．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内，会造成短路的是___________（“甲”或“乙”）。
8．小明想在家里安装一盏照明灯，如图是他设计的电路，（1）请你帮他在图中的虚线框内填入开关和电灯的符号；（2）小明请电工师傅正确安装完毕，闭合开关，电灯不亮。
电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为。
二、选择题（每题３分，共30分）9．以下说法中正确的是（）A．只有固体与固体之间相互摩擦，才会摩擦起电B．把A物体和B物体摩擦，结果A物体带负电，B物体带正电，由此可判定A物体得到电子C．分别用丝线吊起甲、乙两通草小球，互相靠近时若互相吸引，则它们一定带有异种电荷D．用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被排开，小球一定带负电10．下列说法中，正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功越多D．用电器的电功率越大，发热越多11．小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。
你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光亮度不变C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2亮度不变D．在b电路中，当灯L1被短路时，灯L2将会熄灭12．如图所示，下列电器中不是应用电流热效应工作的是（）A．电风扇 B．电熨斗 C．白炽灯 D．电饭锅13．如图电源电压不变，各电路中功率最大的是（）14．小刚思考学习时用的台灯，可以通过调节旋钮（相当于一个滑动变阻器）改变亮度，小刚很快知道了它的工作原理。
他考虑到，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了（设灯丝电阻不随温度变化）（）A．电源电压； B．灯泡两端的电压； C．灯丝电阻；D．灯泡的额定功率15．如图所示，符合安全用电的做法是（）16．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，这样的导线对用户有什么影响呢，从电路分析有角度来看，下列说法正确的是（）①电阻变大；②单位时间导线上产生热量变多；③用电器两端实际电压变小；④导线最大负载电流偏小。
A．①④B．②③C．③④ D．①②③④17．一天晚上，照明一直正常的居民楼突然停电，经检查是配电房的熔断器烧断了。
换用跟原来一样规格的熔丝，全楼的灯又亮了。
可是，只过了几分分钟，熔丝又烧断了，其原因是（）A．一定是某处发生了短路B．可能是电路中新接入了大功率的家用电器C．可能是配电房的火线开路D．可能是配电房的零线开路18．在如图所示的保险盒和闸刀中均装有熔丝，关于熔丝下列说法中不正确的是（）A．串联在电路里的熔丝，可以避免电流超过电线规定值时引起火灾B．串联在电路里的熔丝，保护用电器当电流突然增大时免于被烧坏C．熔丝一般是用熔点较低的铅锑合金制成的D．熔丝一般是装在零线上三、探究与实验（未标明的均每空1分共16分）19．在“测定小灯泡电功率”的实验中，灯泡的额定电压为2．5V，灯丝的电阻约为8Ω（1）在连接电路时，开关应处于________________状态。
（2）请用笔画线代替导线，把图中的电路元件连接成实验电路。
（连线不得交叉）（2分）（3）请在方框内画出该电路的电路图。
（2分）（4）闭合开关前，应将滑动变阻器的滑片滑到端（请选“A”或“B”）；实验中滑动变阻器的作用是（2分）。
（5）实验过程中，调节滑动变阻器，当电压表的示数为_______V时，灯泡正常发光。
若此时电流表的示数如下图所示，则通过灯泡的电流为________A，小灯泡的额定功率是_________W。
（3分）（6）实验时，若发现灯泡不亮，电流表几乎无示数，但电压表有示数，则产生故障的原因可能是_________________（写出一条即可）。
20．用伏安法测电阻有两种基本的线路：电流表内接（图甲）和电流表外接（图乙）设待测电阻为R X，其上电压为U R，通过它的电流为I R；电压表电阻为R V，其上电压为U V，通过它的电流为I V；电流表电阻为R A，其上电压为U A，通过它的电流为I A。
（1）在电流表内接电路中，U v＝U R＋U A，I A＝I R，测量误差的来源在于电压表读数 R两端的电压，由R＝U V／I A计算出的阻值真实值（填：＜、＞或＝）。
（2）在电流表外接法电路中，U V＝U R，I A＝I R＋I V。
测量误差的来源在于电流表读数I A通过R的电流I R，所以由R＝U V／I A计算出来的电阻值真实值。
（填：＜、＞或＝）四、简答与计算（15+9+6 共30分）21．某电饭锅，内部电路图如右下图所示。
R1是加热电阻，阻值为48．4Ω；R2是限流电阻，阻值为484Ω。
煮饭时，接通电源（220V 50Hz）、闭合手动开关S l，电饭锅处在加热状态。
当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合。
S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。
问：（1）若接通电源后没有闭合开关S1，那么电饭锅能将饭煮熟吗？为什么？（3分）（2）在加热情况下，电饭锅消耗的电功率是多少？（3分）（3）在保温下哪个电热丝发热功率大？为什么？（3分）（4）在一个标准大气压下将温度为20℃、质量为2．5kg的水烧开，需要吸收多少热量？【水的比热容按4×103J/（kg℃）】（3分）（5）若电饭锅电能转化为内能的效率为80％，那么烧开（4）的水中至少需要加热多长时间？（3分）22．一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为O．8A，电动机正常工作。
（1）在求电动机正常工作l min所消耗的电能时，有以下两种不同的解法小明解：W＝UIt＝2V×O．8 A×6Os＝96J小华解：W＝I2Rt＝（O．8A）2×1Ω×60s＝38．4J你认为哪位同学做得对，请作出判断并说明理由。
（2）求电动机正常工作lmin所转化的机械能是多少？（3）求这台电动机工作时的效率是多少？23．小明在研究并联电路中的电压关系时发现在电源两端多并联一个电灯其两端的电压就会减少一些，于是他查阅了有关资料：原来干电池本身也具有一定的电阻。
实际使用时，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻串联组成（如图a），在图b 中设每盏灯的电阻均为4Ω，r=2Ω，U=1．5V，试求亮一盏灯和两盏灯时灯泡两端。
初中物理复习电学试卷（参考答案）一、填空题（5、6、7每空2分，其余每空1分共24分）1．电压，电流2．0．3A，4V3．3V-0V 0．3A-0．6A4．864005．484，25W，100W6．0．6 1．57．乙8．（1）上面是开关，下面是电灯；（2）进户线处零线断路二、选择题（每题３分，共30分）9-13：BBBAB14-18：BCDBD三、探究与实验（未标明的均每空1分共16分）19．（1）断开（2）略（3）略（4）A 改变R两端电压以便多次测量取平均值（5）2．5 0．3 0．75（6）灯泡断路20．（1）＞＞（2）＞＜四、简答与计算（15+9+6 共30分）21．（1）不能煮熟饭，因为S2是自动温控开关，只能加热到80℃便开始保温（2）1000W（3）在保温状态下R2发热功率大。
因为R1 R2串联，I相等，且Q= I2Rt（4）8×105J（5）10S22．（1）小明的对因为电动机不是纯电阻电路（2）57．6J（3）60%23．亮一只灯泡时1V 亮两只灯泡时0．75V。
