(完整)初中物理电学中考试题精选.doc

中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

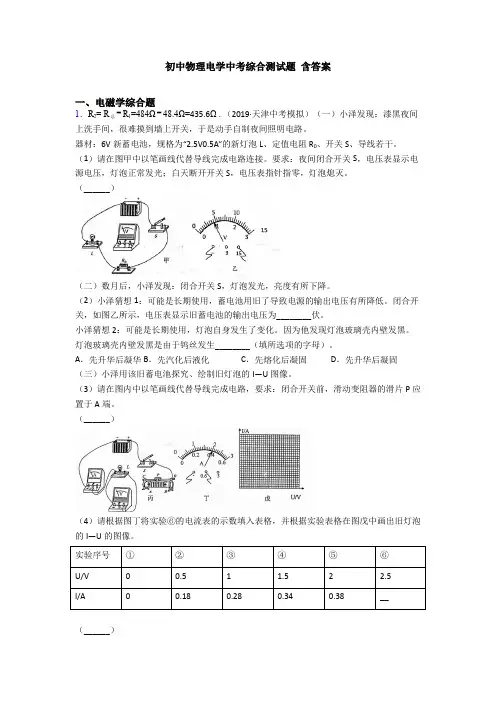

初中物理电学中考综合测试题含答案一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U 图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S ，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S ，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V ，所以电压表选用0~15V 量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V 量程，分度值为0.5V ，示数为4.5V ；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

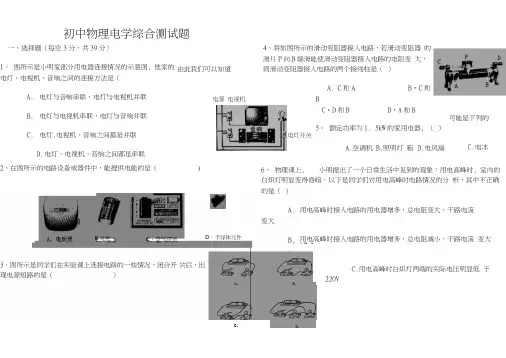

初中物理电学综合测试题一、选择题（每空3分，共39分〉1、 图所示是小明家部分用电器连接情况的示意图, 他家的电灯、电视机、音响之间的连接方法是（A. 电灯与音响串联，电灯与电视机并联B. 电灯与电视机串联，电灯与音响并联C. 电灯.电视机、音响之间都是并联D. 电灯、电视机、音响之间都是串联4、将如图所示的滑动变阻器接入电路，若滑动变阻器 的滑片P 向B 端滑能使滑动变阻器接入电路的电阻变 大，则滑动变阻器接入电路的两个接线柱是（ ）A. C 和AB ・C 和BC ・D 和BD ・A 和B5、 额定功率为1. 5kW 的家用电器, （ ）A.空调机B.照明灯 箱 D.电风扇2、在图所示的电路设备或器件中，能提供电能的是（小明提出了一个日常生活中见到的现象：用电高峰时, 室内的白炽灯明显变得昏暗。

以下是同学们对用电高峰时电路情况的分 析，其中不正确的是（ ）6、 物理课上,3、图所示是同学们在实验课上连接电路的一些情况，闭合开 关后，出现电源短路的是（）) D ・半导体元件B.电池B .c.A. 变大C ・空气开关用电高峰时接入电路的用电器增多，总电阻变大，干路电流用电高峰时接入电路的用电器增多，总电阻减小，干路电流 变大 C.用电高峰时白炽灯两端的实际电压明显低 于220V由此我们可以知道 可能是下列的C.电冰电源 电视机电灯开关D ・用电高峰时白炽灯的实际功率明显低于它的额定功率7、如下图所示，对于电能表面板上的一些参数的理解，下列说法错误的 是（） A.此时电能表的读数为120.7度B. “220V”是指这个电能表应该在220伏的电路中使用C. 该电能表的额定功率为4400WA ・ Ri : R 2=l : 4B ・ Ri : R 2=4 : 1C ・ Ri : R 2=l : 5D ・ R 】：DD10 22OV 10(20)A SOlfx600rm/KWb. MO 13S8Q2■ 2♦•厂D. “600revs / kW • h”是指用电器每消耗1千瓦时电能，电能表的转盘 转过600转 8、如图所示电路，开关S 闭合后，移动滑动变阻器的滑片P,下列各 物理中大小发生改变的是（）A.小灯泡的额定电压B. 小灯泡的额定功率C.小灯泡的实际功率D. 电源的电压9、规格分别为“5V 2. 5W” 和 “20 V 10W”的甲、乙两只小灯泡,将它们串联后接到25V 的电源上，两灯都发光，则（）A.甲灯较亮B.乙灯亮C.两灯一样亮D.无法判断R 2=5 : 1.11、原来室内的电灯正常发光，当把台灯的插头插入插座时（台 灯的开关断开），室内的灯全部熄灭，，发生这一现象的原因 是：（ ） A.灯泡灯丝断落B.台灯的插头处有短路；C.台灯的插头断开;D.插座处原来就有短路.12.把标有“220V, 40W”和“220V, 15W”的甲.乙两盏灯串联接在220V电压下，则下面分析正确的是（1:1A.两盏灯的总功率等于55W 灯的总功率小于15WC.甲灯的实际功率大于乙灯的实际功率 的实际电压小于甲灯的实际电压。

初三九年级物理电学经典习题题汇总(含详细答案)————————————————————————————————作者：————————————————————————————————日期：一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

中考物理电学试题及答案一、选择题（每题3分，共30分）1. 以下哪个选项是电能的单位？A. 焦耳B. 瓦特C. 牛顿D. 库仑答案：A2. 电流通过导体产生的热量与以下哪些因素有关？A. 电流的强度B. 电流通过的时间C. 导体的电阻D. 以上都是答案：D3. 家庭电路中，电能表的作用是测量：A. 电压B. 电流C. 电能D. 电阻答案：C4. 下列哪个设备可以将电能转化为机械能？A. 电热器B. 电灯C. 电动机D. 电容器答案：C5. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A6. 串联电路中，总电阻与各分电阻的关系是：A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻之差D. 与各分电阻无关答案：A7. 并联电路中，总电流与各支路电流的关系是：A. 等于各支路电流之和B. 等于各支路电流之积C. 等于各支路电流之差D. 与各支路电流无关答案：A8. 电容器的充电和放电过程，下列说法正确的是：A. 充电时电容器两端电压增大B. 放电时电容器两端电压减小C. 充电时电容器内部电流增大D. 放电时电容器内部电流减小答案：A9. 电磁铁的磁性强弱与以下哪个因素无关？A. 电流的大小B. 线圈的匝数C. 铁芯的材质D. 线圈的电阻答案：D10. 以下哪种材料是半导体？A. 铁B. 铜C. 硅D. 铝答案：C二、填空题（每空2分，共20分）1. 电荷的定向移动形成______，电荷的定向移动方向与______方向相反。

答案：电流；正电荷2. 家庭电路中，用电器的额定电压为______伏特。

答案：2203. 电阻的单位是______，符号为Ω。

答案：欧姆4. 电功率的计算公式为______，其中P表示功率，U表示电压，I表示电流。

答案：P=UI5. 电磁波的传播速度在真空中是______米/秒。

答案：3×10^8三、计算题（每题10分，共20分）1. 一个电阻为10Ω的电阻器接到12V的电源上，求通过该电阻器的电流。

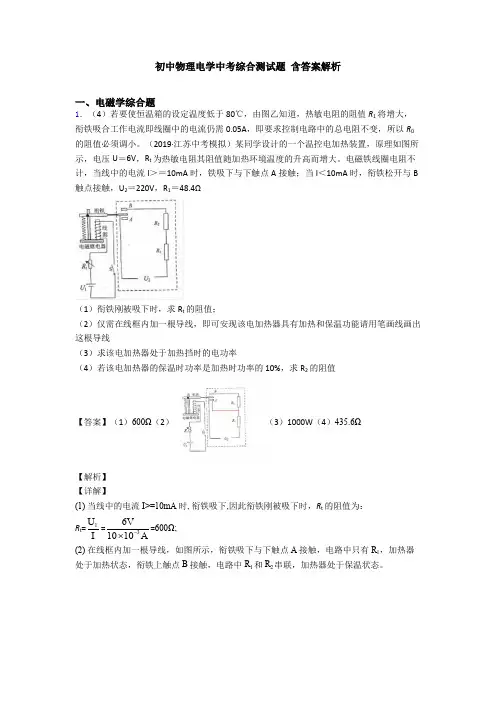

初中物理电学中考综合测试题 含答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

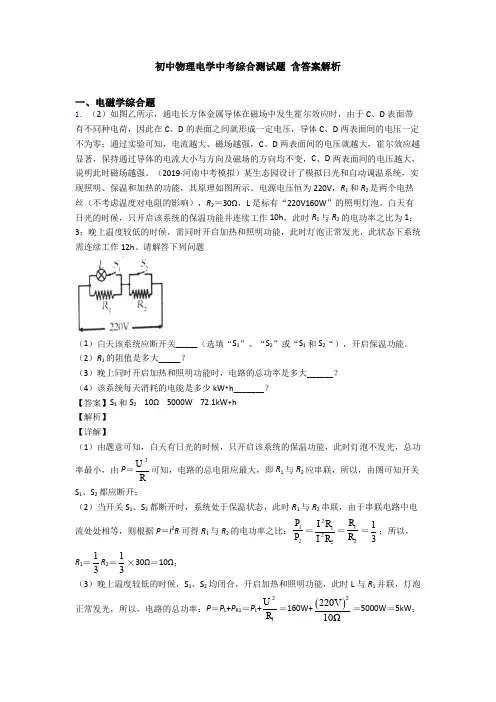

初中物理电学中考综合测试题 含答案解析一、电磁学综合题1．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C 、D 表面带有不同种电荷，因此在C 、D 的表面之间就形成一定电压，导体C 、D 两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。

（2019·河南中考模拟）某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。

电源电压恒为220V ，R 1和R 2是两个电热丝（不考虑温度对电阻的影响），R 2＝30Ω，L 是标有“220V160W ”的照明灯泡。

白天有日光的时候，只开启该系统的保温功能并连续工作10h ，此时R 1与R 2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h 、请解答下列问题（1）白天该系统应断开关_____（选填“S 1”、“S 2”或“S 1和S 2“），开启保温功能。

（2）R 1的阻值是多大_____？（3）晚上同时开启加热和照明功能时，电路的总功率是多大______？ （4）该系统每天消耗的电能是多少kW •h_______？ 【答案】S 1和S 2 10Ω 5000W 72.1kW •h 【解析】 【详解】（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P ＝2U R可知，电路的总电阻应最大，即R 1与R 2应串联，所以，由图可知开关S 1、S 2都应断开；（2）当开关S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，由于串联电路中电流处处相等，则根据P ＝I 2R 可得R 1与R 2的电功率之比：12P P ＝2122I R I R ＝12R R ＝13；所以，R 1＝13R 2＝13×30Ω＝10Ω； （3）晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，灯泡正常发光，所以，电路的总功率：P ＝P L +P R1＝P L +21U R ＝160W+()2220V 10Ω＝5000W ＝5kW ；2．（4）电热管与导线串联，通过它们的电流I 和通电时间t 相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q =I 2Rt 可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t 打浆=t ，则加热时间为t 加热=3t ，总的工作时间为t 总=4t ，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h ，0.17kW•h=P 加热t 加热+P 打浆t 打浆=1.1kW×3t+0.1kW×t ，解得：t ＝0.05h ，则打好一次豆浆需要的时间：t 总=4t =4×0.05h=0.2h 。

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

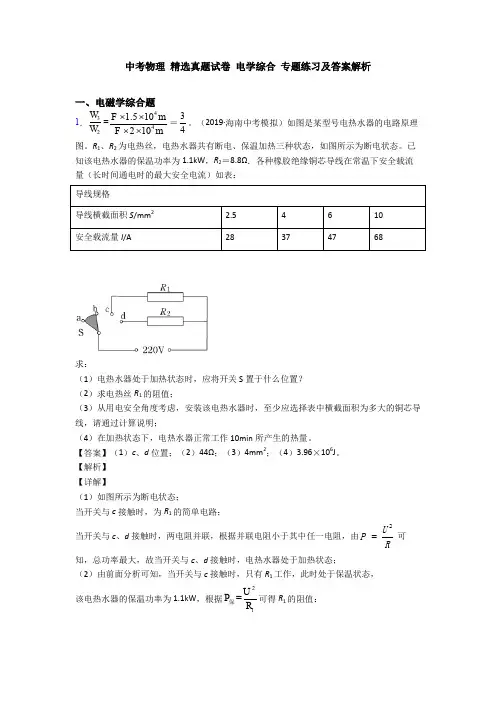

中考物理 精选真题试卷 电学综合 专题练习及答案解析一、电磁学综合题1．32W W =441.510m 210F F m⨯⨯⨯⨯＝34。

（2019·海南中考模拟）如图是某型号电热水器的电路原理图。

R 1、R 2为电热丝，电热水器共有断电、保温加热三种状态，如图所示为断电状态。

已知该电热水器的保温功率为1.1kW ，R 2＝8.8Ω．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表：求：（1）电热水器处于加热状态时，应将开关S 置于什么位置？ （2）求电热丝R 1的阻值；（3）从用电安全角度考虑，安装该电热水器时，至少应选择表中横截面积为多大的铜芯导线，请通过计算说明；（4）在加热状态下，电热水器正常工作10min 所产生的热量。

【答案】（1）c 、d 位置；（2）44Ω；（3）4mm 2；（4）3.96×106J 。

【解析】 【详解】（1）如图所示为断电状态；当开关与c 接触时，为R 1的简单电路；当开关与c 、d 接触时，两电阻并联，根据并联电阻小于其中任一电阻，由2U P R= 可知，总功率最大，故当开关与c 、d 接触时，电热水器处于加热状态； （2）由前面分析可知，当开关与c 接触时，只有R 1工作，此时处于保温状态，该电热水器的保温功率为1.1kW ，根据21=U P R 保可得R 1的阻值：21V =441100WU R P ==Ω2保（220） ；（3）电热水器加热时，R 1与R 2并联，因并联电路中各支路两端的电压相等，所以，通过两电热丝的电流分别为：11220V 5A 44U I R ===Ω， 22220V 25A 8.8U I R ===Ω， 因并联电路中干路电流等于各支路电流之和，所以，干路中的电流： I ＝I 1+I 2＝5A+25A ＝30A ＜37A ，所以应选择表中横截面积为4mm 2的铜芯导线；（4）在加热状态下，电热水器正常工作10min 所产生的热量：2．(3)加热水箱中水的质量m V ρ==1.0×103kg/m 3×1.1×10−3m 3=1.1kg ，水吸收的热量：()0Q cm t t =-吸 =4.2×103J/(kg ⋅℃)×1.1kg×(92℃−20℃)=3.3264×105J ，加热管的热效率为90%，根据100%吸管Q Q η=⨯ ，则电热管需要放出的热量是：553.326410J 3.69610J 90%吸管Q Q η⨯=⨯==，饮水机加热时加热管的功率为880W ，则加热的是时间为：51 3.69610J420s 880W管Q t P ⨯===.（2019·扬州市竹西中学中考模拟）动车快速、安全、舒适，广受出行乘客的喜欢，动车采用多种新材料、新工艺。

初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 牛顿B. 米C. 安培D. 焦耳答案：C2. 电阻的基本单位是：A. 欧姆B. 伏特C. 库伦D. 法拉答案：A3. 电压是形成电流的原因，其单位是：A. 欧姆B. 伏特C. 安培D. 焦耳答案：B4. 家庭电路中的电压是：A. 220VB. 36VC. 12VD. 5V答案：A5. 以下哪个不是导体：A. 铁丝B. 盐水C. 塑料D. 铜线答案：C6. 欧姆定律的公式是：A. I = V/RB. I = V + RC. R = V/ID. V = I * R答案：D7. 串联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之差D. 等于各分电阻的乘积答案：B8. 并联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 小于任一分电阻答案：D9. 电能的单位是：A. 焦耳B. 瓦特C. 库伦D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库伦D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的________。

答案：热效应12. 导体对电流的阻碍作用称为________。

答案：电阻13. 电源是提供________的装置。

答案：电压14. 家庭电路中，开关应与被控制的用电器________。

答案：串联15. 串联电路中，电流处处________。

答案：相等16. 并联电路中，各支路两端的电压________。

答案：相等17. 欧姆定律表明，电流与电压成正比，与电阻成________。

答案：反比18. 电能表是用来测量用户消耗的________。

答案：电能19. 保险丝的作用是当电路中电流过大时，自动________。

答案：切断电路20. 电功率是指电流单位时间内所做的功，其单位是________。

初中物理电学中考综合测试题含答案解析一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。

（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。

A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。

（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。

机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。

当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。

表一为某扫地机器人的部分参数。

电池容量指放电电流与放电总时间的乘积。

表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。

真空度指主机内部气压与外界的气压差。

风量指单位时间内通过吸尘电机排出的空气体积。

吸尘电机吸入功率与输入功率的比值叫做效率。

表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。

若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。

（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。

图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。

中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。

通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。

如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。

”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。

初三物理电学试题及答案(3套)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初三物理电学试题及答案(3套)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初三物理电学试题及答案(3套)(word版可编辑修改)的全部内容。

初三物理电学模拟试题（一)一、单项选择题：下列各题的四个选项中,只有一个符合题意,请将正确选项的代号填在题后括号里。

（每题2分，共20分。

错选、多选、不选，该题不得分.)1．用下列哪个器材可以直接辨别家庭电路中的火线和零线（ ) A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器;测电笔可直接辨别家庭电路中的火线和零线。

考点：测电笔的用途.2．电能表可用来直接测量下列哪个物理量 ( ） A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案:A解析：电能表是测量用电器消耗电能多少的仪器。

考点：电能表的用途。

3．关于家庭电路,下列说法中正确的是（） A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案:A解析：保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰。

考点：串并联接法的应用。

4．在图1所示的各种家用电器中，利用电流热效应工作的是（ )答案:C解析:电暖气的作用是取暖，它利用电流热效应工作。

初中物理电学参考答案与试题解析一.选择题（共11小题）1. 某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开.图中符合这一要求的电路图是（）【分析】把电路知识迁移到实际应用中去，大门由电动机控制，两把钥匙相当于两个开关, 题意要求只有两个开关同时闭合，电动机才能工作.根据串联电路的特点来分析，只要电路中有一处断路，用电器就不工作了.【解答】解：由题意可知，机要室大门有两把钥匙，只有两把钥匙同时开起时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通.开关之间不能独立工作，是串联关系.A、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；B、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；C、只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求. 故选A.【点评】串联电路中某处断路，整个电路就没有电流通过了；并联电路中，只要有一条支路是接通的，电路中就有电流.2. 如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮.当乘客按下任意按钮时，铃声响起，提醒司机有人要下车.选项图中符合要求的电路是（>【分析】根据“当乘客按下任一按钮，铃声都会响起”结合串并联电路特点判断两个开关的 连接方式，然后分析电路图答题.【解答】解：当乘客按下任一按钮，铃芦都会响起，说明这两个开关可以独立工作、互不影 响即为并联，且电铃位于干路上，由图示电路图可知，C 符合题意，ABD 不符合题意. 故选C.【点评】根据题意得岀两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有 用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）.3.现有两个电阻Ri 、R2,且R>R2,则图中总阻值最小的是（ ）RiRi R2 A 、 i i — B. t — 1 C.【分析】要判断总电阻值最小的是谁，首先要弄清楚串联电路和并联电路电阻特点，串联电 路总电阻等于各部分电阻之和，串联后总电阻大于任何一个分电阻；并联电路总电阻的倒数 等于各部分电阻倒数之和，并联总电阻小于任何一个分电阻.【解答】解：A 、是单独的一个电阻接入电路，不是最小值，不符合题意；B 、 两个电阻串联，根据串联电路电阻特点，总电阻最大，不符合题意；C 、 两个电阻并联，根据并联电路电阻特点，总电阻最小，符合题意；R1D、是单独一个电阻接入电路，不是最小值，不符合题意；故选C・【点评】此题考查的是串、并联电路的电阻特点，对于串联电路总电阻等于各部分电阻之和，串联后总电阻大于任何一个分电阻；并联电路总电阻的倒数等于各部分电阻倒数之和，并联总电阻小于任何一个分电阻.要熟练掌握还要灵活运用.4. 如图所示电路.开关闭合后两灯发光.以下说法正确的是（）A. 电压表V的示数一定等于W的示数B. 电压表V的示数一定大于/的示数C. 电流表A的示数一定等于久的示数D. 电流表A的示数一定等于人的示数的2倍【分析】首先正确分析电路图，两灯泡并联；然后根据并联电路的电压特点和电流特点对各个选项逐一分析即可.【解答】解：（1）由图可知，两灯泡并联，电流表人测量支路L：的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表仏测量灯泡J两端电压；故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于也的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于Ai的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于儿的示数的2倍，故BCD错误；故选A.【点评】此题考查了对并联电路的电压、电流规律的掌握，关键是正确分析电路.5. 如图所示的电路中，电源电压不变，当滑动变阻器的滑片向左移动时，下列说法正确的是（）_T ------ ®-[ i—A. 电流表、电压表示数都不变B. 电流表示数增大、电压表示数减小C. 电流表、电压表示数都增大D. 电流表示数减小，电压表示数增大【分析】滑动变阻器与定值电阻并联，电压表测量并联电路两端电压，电流表测量定值电阻中的电流；根据并联电路的电压规律和欧姆定律分析电流表示数和电压表示数变化情况.【解答】解：开关闭合后，滑动变阻器与定值电阻并联，电流表测量定值电阻中的电流，电压表测量并联电路两端的电压，由于电源电压不变，定值电阻的阻值不变，根据欧姆定律可得，电流表的示数不变；又因为井联电路两端的电压等于电源电压，因此电压表的示数也不变故选A.【点评】会识别串联电路和并联电路，会根据欧姆定律和并联电路的电压规律分析电流表示数和电压表示数的变化.6. 小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮.为检测岀电路故障，老师将一只电压表并联在灯L两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动•则小强连接的电路的故障原因可能是（）SA.灯Li短路B.灯1_2短路C.灯Li开路D.灯1_2开路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表通过电流表和L2与电源两极相连.【解答】解：电压表并联在灯Li两端，电流表指针几乎不偏转，说明电路中无电流，故电路某处发生开路；电压表指针有明显偏转，即此时电压表测得是电源电压，说明与电压表两端连接的电路是通路，据此能判断出此时是由于灯Li开路造成的.故选C.【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间.7. 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A. 该导体的电流随电压的增大而减小B. 当导体两端的电压为0V时，电流为0AC. 当导体两端的电压为0V时，电阻为0QD. 当导体两端的电压为2V时，电流为0.2A【分析】图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大.【解答】解：A、该导体的电流随电压的增大而增大，该选项说法不正确；B、电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；C、电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，该选项说法不正确；D、由图可见，当导体两端的电压为2V时，电流为0.4A,该选项说法不正确.故选B.【点评】（1）电阻是导体本身的性质，其大小与材料、长度、横截面积、温度有关，与电压的大小和电流的大小无关；（2）读懂图象，能根据电压找到对应的电流，或者根据电流找到对应的电压.8. 如图所示电路，电源电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）A. 电压表和电流表示数都变小B. 电压表和电流表示数的比值变大C. 电压表示数变大，灯变暗D. 电流表示数变大，灯变亮【分析】分析电路图：灯泡与滑动变阻器串联，电流表串联在电路中，电压表并联在灯两端；当滑片向右移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律确定电流表示数的变化情况以及灯泡两端电压和电压表示数的变化情况，并根据P二UI分析灯泡的电功率变化情况，而灯泡的实际电功率决定了灯泡的明暗程度，据此判断.【解答】解：当滑片右移时，滑动变阻器接入电路的阻值变大、总电阻变大，由欧姆定律得，电路中的电流变小，即电流表的示数变小；灯泡的阻值不变，电路中的电流变小，由U二IR可得，灯泡两端的电压变小，即电压表示数也变小；由P二UI可得，灯泡的实际电功率变小，灯变暗.故选A.【点评】本题关键有二:一是根据欧姆定律和滑动变阻器的变阻原理分析电压和电流的变化, 二是知道灯泡的明暗程度决定于灯泡的实际电功率.9. 如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（A. 电压表仏示数变大，V2示数变大，电流表A的示数变大B. 电压表Vi 7E数不变，V2?F数变大，电流表A的ZF数变小C.电压表Vi ZF数不变，V2?F数变小电流表A的示数变大【分析】电路的动态分析问题，是中考热点题型之一，首先要弄清电路的连接情况，定值电阻Ri与滑动变阻器R2串联，仏测E的电压，V?测R2的电压，然后根据欧姆定律来分析各表变化.【解答】解：方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大T电路的总电阻就变大T由于电源电压不变，导致电路中的总电流变小T电流表A示数变小t依据U^R, E不变，I变小，所以山变小T电压表山示数变小T依据U2=U-Ui,电源电压U不变，。

初中物理电学中考综合测试题 及答案一、电磁学综合题1．(3) 照明灯使用6小时所消耗的电能是：6100W 63600s=2.1610J W Pt ==⨯⨯⨯。

（2019·浙江中考模拟）如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R 1为电阻箱,R 2 是热敏电阻,其阻值随温度变化图线如图乙。

当继电器线圈中的电流大于或等于 15mA 时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作。

若电阻 R 1 调到150Ω,室温升至t 时恰能接通受控电路（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度（2）若要在较高温度下接通受控电路,应将 R 1 的阻值适当__________________（选填“增大”或“减小”）。

（3）通过计算说明,接通受控电路时的温度t 为多少℃_______? 【答案】6 增大 30 【解析】 【详解】（1）空调消耗的电能：W =Pt =2kW ×3h=6kW •h=6度；（2）由电路图可知，R 1和R 2串联，电路总电阻等于各个电阻之和，R 2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R 1的阻值适当增大；2．R 1=111V0.02AU I ==50Ω； 查表得：F =250N ；由杠杆的平衡可得：Gl OB =Fl OA ，G =OA OB 250N 2=1Fl l ⨯=500N 。

（2019·江苏中考模拟）如图甲所示为某初中小组设计了一种测定风力的装置，迎风板与压敏电阻R x 连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力变化而变化，其阻值R x 与风对迎风板的作用力F 关系如图乙所示．已知电源电压恒定，定值电阻R =5Ω，灯泡L 标有“6V 6W ”的字样（不考虑灯丝电阻的变化），电压表的量程为0～3V ．闭合开关S ，无风时电压表的示数为2.5 V ．（1）灯泡L 的电阻为多少？．（2）求无风时，压敏电阻R x 消耗的电功率？ （3）求该装置所能测量的风对迎风板的最大作用力？（4）若提高该装置所能测量的风对迎风板的最大作用力，请说出两种改进方法． 【答案】（1）6 （2）1.75W （3）300N （4） ①串联一个定值电阻 ②减小电源电压 【解析】 【详解】（1）灯泡L 的电阻为：L R =2U P =26V 6W（）=6Ω； （2）由图甲可知是一个串联电路，电压表测定值电阻R 两端的电压，无风时电压表的示数为2.5 V ，定值电阻R =5Ω，根据串联电路电流特点得，电路中的电流为：I =U R =2.5V5Ω=0.5A ，由图象乙可知，当无风时，电阻Rx =7Ω，则此时压敏电阻R x 消耗的电功率：x P =2x I R =20.5A ⨯（）7Ω=1.75W ；电源电压为U =2.5V+0.5A ⨯（6Ω+7Ω）=9V ；（3）由甲电路图可知，R 与Rx 串联，电压表测R 两端的电压，由图乙可知，风力最大时，Rx 的阻值最小，电路中的总电阻最小，由U =IR 可知，R 两端的电压最大，即电压表的示数最大，电压表的量程为0～3V ，所以R 两端的电压最大为3V ，由I =UR可知，电路中的电流增大，此时电路中的电流为I '=3V5Ω=0.6A ，L I 额=P U 额额=6W 6V =1A >0.6A ，灯安全，因串联电路中总电压等于各分电压之和，所以，Rx 两端的电压：Ux =U -U R -L U =9V-3V-0.6A ⨯6Ω=2.4V ，因串联电路中各处的电流相等，所以压敏电阻的阻值：R ′x =2.4V0.6Ax U I ='=4Ω，由图象可知，该装置所能测量的最大风力为300N ；3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R 2上标有“100Ω 1A ”字样。
