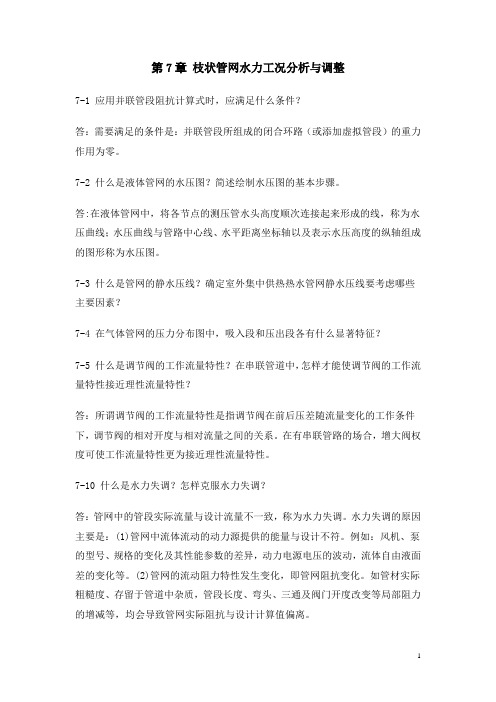

第7章枝状管网水力工况分析与调整7-1 应用并联管段阻抗计算式时，应满足什么条件？答：需要满足的条件是：并联管段所组成的闭合环路（或添加虚拟管段）的重力作用为零。

7-2 什么是液体管网的水压图？简述绘制水压图的基本步骤。

答:在液体管网中，将各节点的测压管水头高度顺次连接起来形成的线，称为水压曲线；水压曲线与管路中心线、水平距离坐标轴以及表示水压高度的纵轴组成的图形称为水压图。

7-3 什么是管网的静水压线？确定室外集中供热热水管网静水压线要考虑哪些主要因素？7-4 在气体管网的压力分布图中，吸入段和压出段各有什么显著特征？7-5 什么是调节阀的工作流量特性？在串联管道中，怎样才能使调节阀的工作流量特性接近理性流量特性？答：所谓调节阀的工作流量特性是指调节阀在前后压差随流量变化的工作条件下，调节阀的相对开度与相对流量之间的关系。

在有串联管路的场合，增大阀权度可使工作流量特性更为接近理性流量特性。

7-10 什么是水力失调？怎样克服水力失调？答：管网中的管段实际流量与设计流量不一致，称为水力失调。

水力失调的原因主要是：(1)管网中流体流动的动力源提供的能量与设计不符。

例如：风机、泵的型号、规格的变化及其性能参数的差异，动力电源电压的波动，流体自由液面差的变化等。

(2)管网的流动阻力特性发生变化，即管网阻抗变化。

如管材实际粗糙度、存留于管道中杂质，管段长度、弯头、三通及阀门开度改变等局部阻力的增减等，均会导致管网实际阻抗与设计计算值偏离。

7-12 习题图7-1是一个机械送风管网。

水力计算结果见下表：（1）求该管网的特性曲线；（2）为该管网选择风机；（3）求风机的工况点，并绘制管网在风机工作时的压力分布图；（4）求当送风口5关闭时风机的工况点并绘制此时管网的压力分布图；（5）送风口5关闭后，送风口6的实际风量是多少？要使其得到设计风量，该如何调节？习题图7-1解：（1）根据计算出各管段的阻抗，见习题7-12表1。

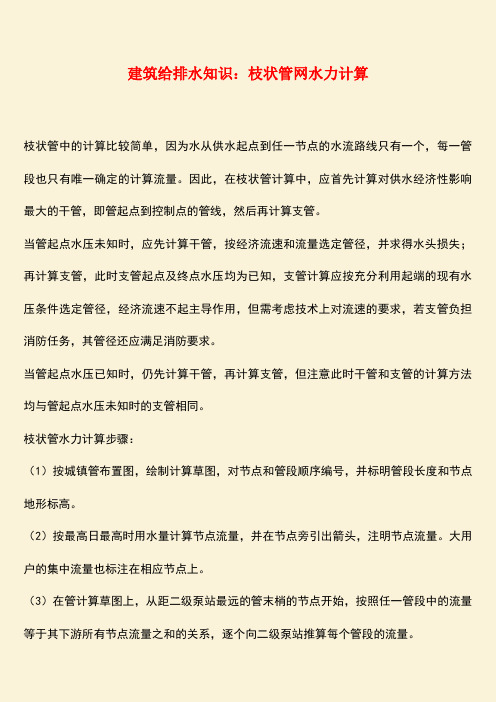

建筑给排水知识：枝状管网水力计算枝状管中的计算比较简单，因为水从供水起点到任一节点的水流路线只有一个，每一管段也只有唯一确定的计算流量。

因此，在枝状管计算中，应首先计算对供水经济性影响最大的干管，即管起点到控制点的管线，然后再计算支管。

当管起点水压未知时，应先计算干管，按经济流速和流量选定管径，并求得水头损失；再计算支管，此时支管起点及终点水压均为已知，支管计算应按充分利用起端的现有水压条件选定管径，经济流速不起主导作用，但需考虑技术上对流速的要求，若支管负担消防任务，其管径还应满足消防要求。

当管起点水压已知时，仍先计算干管，再计算支管，但注意此时干管和支管的计算方法均与管起点水压未知时的支管相同。

枝状管水力计算步骤：（1）按城镇管布置图，绘制计算草图，对节点和管段顺序编号，并标明管段长度和节点地形标高。

（2）按最高日最高时用水量计算节点流量，并在节点旁引出箭头，注明节点流量。

大用户的集中流量也标注在相应节点上。

（3）在管计算草图上，从距二级泵站最远的管末梢的节点开始，按照任一管段中的流量等于其下游所有节点流量之和的关系，逐个向二级泵站推算每个管段的流量。

（4）确定管的最不利点（控制点），选定泵房到控制点的管线为干线。

有时控制点不明显，可初选几个点作为管的控制点。

（5）根据管段流量和经济流速求出干线上各管段的管径和水头损失。

（6）按控制点要求的最小服务水头和从水泵到控制点管线的总水头损失，求出水塔高度和水泵扬程。

（若初选了几个点作为控制点，则使二级泵站所需扬程最大的管路为干线，相应的点为控制点）。

（7）支管管径参照支管的水力坡度选定，即按充分利用起点水压的条件来确定。

（8）根据管各节点的压力和地形标高，绘制等水压线和自由水压线图。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

建筑给排水知识：枝状管网水力计算[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!枝状管中的计算比较简单，由于水从供水起点就任一节点的水流路线只有一个，每一管段也只有独一确立的计算流量。

所以，在枝状管计算中，应第一计算对供水经济性影响最大的干管，即管起点到控制点的管线，而后再计算支管。

当管起点水压未知时，应先计算干管，按经济流速和流量选定管径，并求得水头损失；再计算支管，此时支管起点及终点水压均为，支管计算应按充足利用起端的现有水压条件选定管径，经济流速不起主导作用，但需考虑技术上对流速的要求，假定支管负担消防任务，其管径还应知足消防要求。

当管起点水压时，仍先计算干管，再计算支管，但注意此时干管和支管的计算方法均与管起点水压未知时的支管同样。

枝状管水力计算步骤：1〕按城镇管部署图，绘制计算草图，对节点和管段次序编号，并注明管段长度和节点地形标高。

2〕按最高日最高时用水量计算节点流量，并在节点旁引出箭头，注明节点流量。

大用户的集中流量也标明在相应节点上。

3〕在管计算草图上，从距二级泵站最远的管末梢的节点开始，依据任一管段中的流量等于其下游全部节点流量之和的关系，逐一向二级泵站计算每个管段的流量。

（4〕确立管的最不利点〔控制点〕，选定泵房到控制点的管线为干线。

有时控制点不显然，可初选几个点作为管的控制点。

5〕依据管段流量和经济流速求出干线上各管段的管径和水头损失。

6〕按控制点要求的最小效力水头和从水泵到控制点管线的总水头损失，求出水塔高度和水泵扬程。

〔假定初选了几个点作为控制点，那么使二级泵站所需扬程最大的管路为干线，相应的点为控制点〕。

7〕支管管径参照支管的水力坡度选定，即按充足利用起点水压的条件来确立。

8〕依据管各节点的压力和地形标高，绘制等水压线和自由水压线图。
