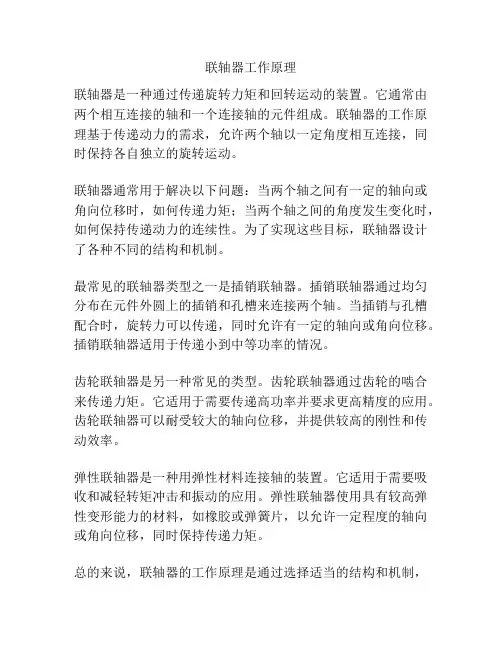

联轴器工作原理
联轴器是一种通过传递旋转力矩和回转运动的装置。
它通常由两个相互连接的轴和一个连接轴的元件组成。
联轴器的工作原理基于传递动力的需求,允许两个轴以一定角度相互连接,同时保持各自独立的旋转运动。
联轴器通常用于解决以下问题:当两个轴之间有一定的轴向或角向位移时,如何传递力矩;当两个轴之间的角度发生变化时,如何保持传递动力的连续性。
为了实现这些目标,联轴器设计了各种不同的结构和机制。
最常见的联轴器类型之一是插销联轴器。
插销联轴器通过均匀分布在元件外圆上的插销和孔槽来连接两个轴。
当插销与孔槽配合时,旋转力可以传递,同时允许有一定的轴向或角向位移。
插销联轴器适用于传递小到中等功率的情况。
齿轮联轴器是另一种常见的类型。
齿轮联轴器通过齿轮的啮合来传递力矩。
它适用于需要传递高功率并要求更高精度的应用。
齿轮联轴器可以耐受较大的轴向位移,并提供较高的刚性和传动效率。
弹性联轴器是一种用弹性材料连接轴的装置。
它适用于需要吸收和减轻转矩冲击和振动的应用。
弹性联轴器使用具有较高弹性变形能力的材料,如橡胶或弹簧片,以允许一定程度的轴向或角向位移,同时保持传递力矩。
总的来说,联轴器的工作原理是通过选择适当的结构和机制,
允许轴之间发生一定的位移或角度变化,然后传递旋转力矩和回转运动。
不同类型的联轴器适用于不同的应用需求,提供了灵活性、可靠性和高效率的动力传递解决方案。

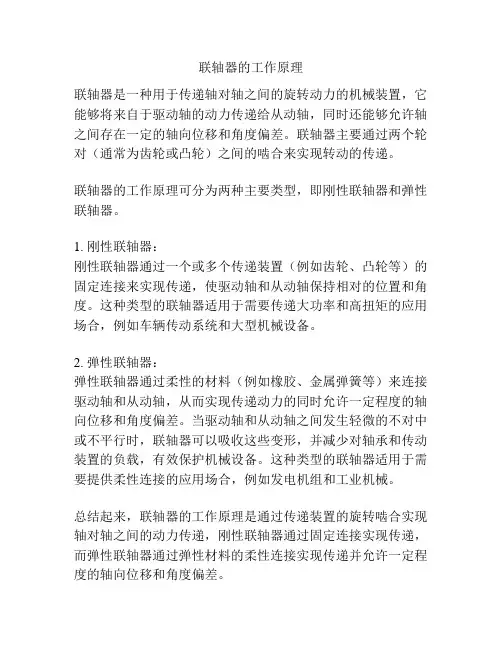

联轴器的工作原理
联轴器是一种用于传递轴对轴之间的旋转动力的机械装置,它能够将来自于驱动轴的动力传递给从动轴,同时还能够允许轴之间存在一定的轴向位移和角度偏差。
联轴器主要通过两个轮对(通常为齿轮或凸轮)之间的啮合来实现转动的传递。
联轴器的工作原理可分为两种主要类型,即刚性联轴器和弹性联轴器。
1. 刚性联轴器:
刚性联轴器通过一个或多个传递装置(例如齿轮、凸轮等)的固定连接来实现传递,使驱动轴和从动轴保持相对的位置和角度。
这种类型的联轴器适用于需要传递大功率和高扭矩的应用场合,例如车辆传动系统和大型机械设备。
2. 弹性联轴器:
弹性联轴器通过柔性的材料(例如橡胶、金属弹簧等)来连接驱动轴和从动轴,从而实现传递动力的同时允许一定程度的轴向位移和角度偏差。
当驱动轴和从动轴之间发生轻微的不对中或不平行时,联轴器可以吸收这些变形,并减少对轴承和传动装置的负载,有效保护机械设备。
这种类型的联轴器适用于需要提供柔性连接的应用场合,例如发电机组和工业机械。
总结起来,联轴器的工作原理是通过传递装置的旋转啮合实现轴对轴之间的动力传递,刚性联轴器通过固定连接实现传递,而弹性联轴器通过弹性材料的柔性连接实现传递并允许一定程度的轴向位移和角度偏差。

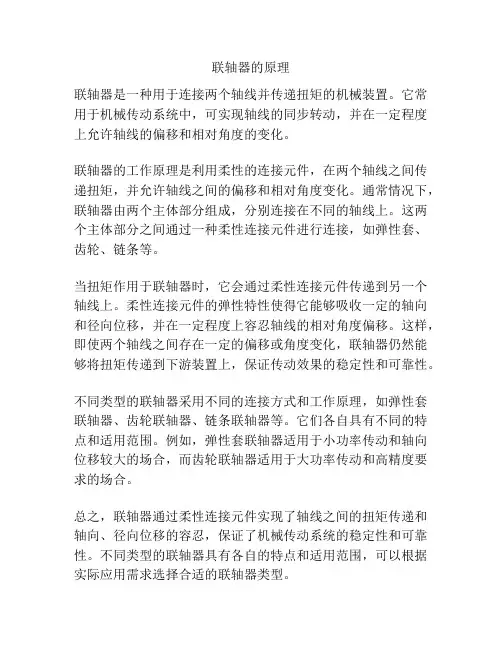

联轴器的原理
联轴器是一种用于连接两个轴线并传递扭矩的机械装置。
它常用于机械传动系统中,可实现轴线的同步转动,并在一定程度上允许轴线的偏移和相对角度的变化。
联轴器的工作原理是利用柔性的连接元件,在两个轴线之间传递扭矩,并允许轴线之间的偏移和相对角度变化。
通常情况下,联轴器由两个主体部分组成,分别连接在不同的轴线上。
这两个主体部分之间通过一种柔性连接元件进行连接,如弹性套、齿轮、链条等。
当扭矩作用于联轴器时,它会通过柔性连接元件传递到另一个轴线上。
柔性连接元件的弹性特性使得它能够吸收一定的轴向和径向位移,并在一定程度上容忍轴线的相对角度偏移。
这样,即使两个轴线之间存在一定的偏移或角度变化,联轴器仍然能够将扭矩传递到下游装置上,保证传动效果的稳定性和可靠性。
不同类型的联轴器采用不同的连接方式和工作原理,如弹性套联轴器、齿轮联轴器、链条联轴器等。
它们各自具有不同的特点和适用范围。
例如,弹性套联轴器适用于小功率传动和轴向位移较大的场合,而齿轮联轴器适用于大功率传动和高精度要求的场合。
总之,联轴器通过柔性连接元件实现了轴线之间的扭矩传递和轴向、径向位移的容忍,保证了机械传动系统的稳定性和可靠性。
不同类型的联轴器具有各自的特点和适用范围,可以根据实际应用需求选择合适的联轴器类型。

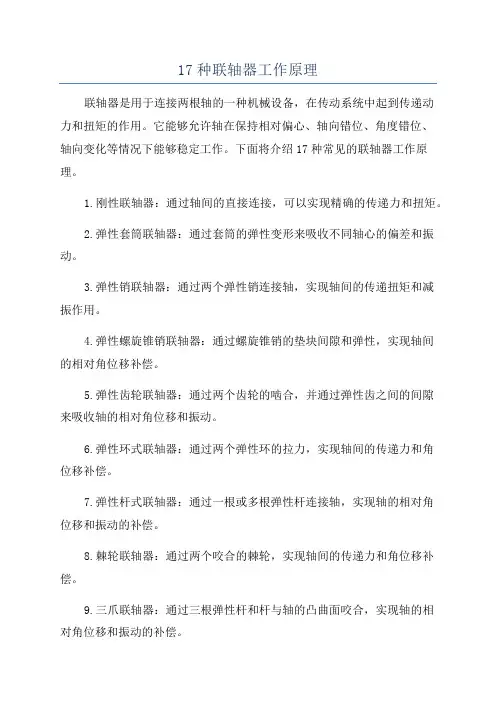

17种联轴器工作原理联轴器是用于连接两根轴的一种机械设备,在传动系统中起到传递动力和扭矩的作用。
它能够允许轴在保持相对偏心、轴向错位、角度错位、轴向变化等情况下能够稳定工作。
下面将介绍17种常见的联轴器工作原理。
1.刚性联轴器:通过轴间的直接连接,可以实现精确的传递力和扭矩。
2.弹性套筒联轴器:通过套筒的弹性变形来吸收不同轴心的偏差和振动。
3.弹性销联轴器:通过两个弹性销连接轴,实现轴间的传递扭矩和减振作用。
4.弹性螺旋锥销联轴器:通过螺旋锥销的垫块间隙和弹性,实现轴间的相对角位移补偿。
5.弹性齿轮联轴器:通过两个齿轮的啮合,并通过弹性齿之间的间隙来吸收轴的相对角位移和振动。
6.弹性环式联轴器:通过两个弹性环的拉力,实现轴间的传递力和角位移补偿。
7.弹性杆式联轴器:通过一根或多根弹性杆连接轴,实现轴的相对角位移和振动的补偿。
8.棘轮联轴器:通过两个咬合的棘轮,实现轴间的传递力和角位移补偿。
9.三爪联轴器:通过三根弹性杆和杆与轴的凸曲面咬合,实现轴的相对角位移和振动的补偿。
10.联接销联轴器:通过联接销与销孔的连接,实现轴间的传递力和角位移补偿。
11.磁粉联轴器:通过磁性粉末的摩擦阻力,实现轴的传递力和角位移补偿。
12.液力联轴器:通过液体的剪切力和流体的压力,实现轴的传递力和减振作用。
13.磁力联轴器:通过磁性力线的吸引力,实现轴的传递力和角位移补偿。
14.弹性吊环联轴器:通过弹性吊环的连接,实现轴的传递力和角位移补偿。
15.蜗轮联轴器:通过蜗轮和蜗杆的啮合,实现轴的传递力和角位移补偿。
16.弹性拱板联轴器:通过弹性拱板的弯曲变形,实现轴的传递力和角位移补偿。
17.偏心盘联轴器:通过偏心盘的转动和振动,实现轴的传递力和角位移补偿。
总之,联轴器具有多种工作原理,可以根据实际应用需求选择适合的联轴器类型,以实现有效的轴间连接和传递力、扭矩的作用。

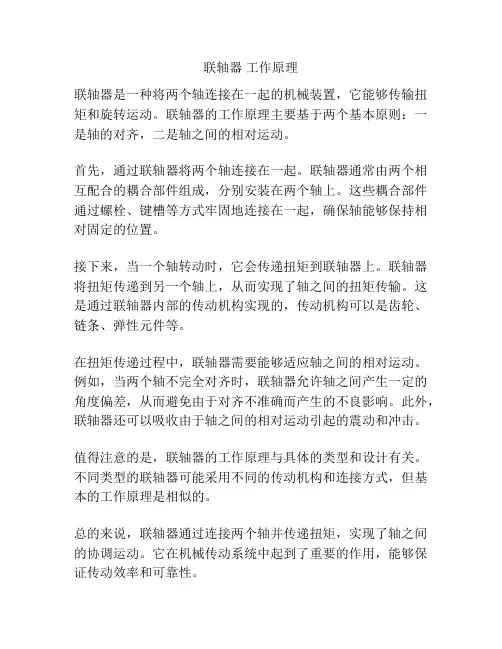

联轴器工作原理
联轴器是一种将两个轴连接在一起的机械装置,它能够传输扭矩和旋转运动。
联轴器的工作原理主要基于两个基本原则:一是轴的对齐,二是轴之间的相对运动。
首先,通过联轴器将两个轴连接在一起。
联轴器通常由两个相互配合的耦合部件组成,分别安装在两个轴上。
这些耦合部件通过螺栓、键槽等方式牢固地连接在一起,确保轴能够保持相对固定的位置。
接下来,当一个轴转动时,它会传递扭矩到联轴器上。
联轴器将扭矩传递到另一个轴上,从而实现了轴之间的扭矩传输。
这是通过联轴器内部的传动机构实现的,传动机构可以是齿轮、链条、弹性元件等。
在扭矩传递过程中,联轴器需要能够适应轴之间的相对运动。
例如,当两个轴不完全对齐时,联轴器允许轴之间产生一定的角度偏差,从而避免由于对齐不准确而产生的不良影响。
此外,联轴器还可以吸收由于轴之间的相对运动引起的震动和冲击。
值得注意的是,联轴器的工作原理与具体的类型和设计有关。
不同类型的联轴器可能采用不同的传动机构和连接方式,但基本的工作原理是相似的。
总的来说,联轴器通过连接两个轴并传递扭矩,实现了轴之间的协调运动。
它在机械传动系统中起到了重要的作用,能够保证传动效率和可靠性。

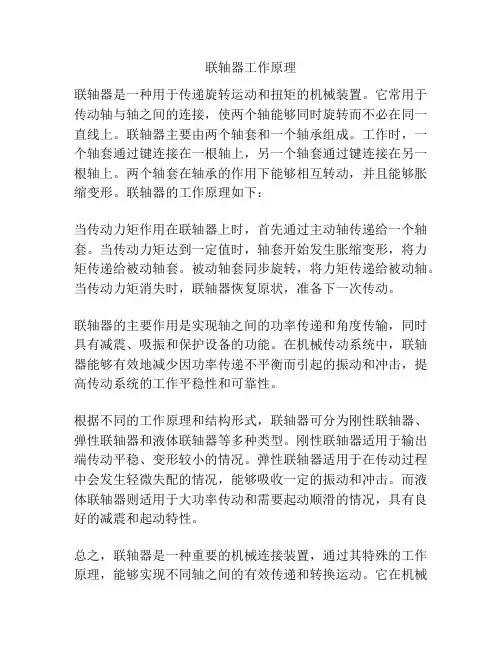

联轴器工作原理
联轴器是一种用于传递旋转运动和扭矩的机械装置。
它常用于传动轴与轴之间的连接,使两个轴能够同时旋转而不必在同一直线上。
联轴器主要由两个轴套和一个轴承组成。
工作时,一个轴套通过键连接在一根轴上,另一个轴套通过键连接在另一根轴上。
两个轴套在轴承的作用下能够相互转动,并且能够胀缩变形。
联轴器的工作原理如下:
当传动力矩作用在联轴器上时,首先通过主动轴传递给一个轴套。
当传动力矩达到一定值时,轴套开始发生胀缩变形,将力矩传递给被动轴套。
被动轴套同步旋转,将力矩传递给被动轴。
当传动力矩消失时,联轴器恢复原状,准备下一次传动。
联轴器的主要作用是实现轴之间的功率传递和角度传输,同时具有减震、吸振和保护设备的功能。
在机械传动系统中,联轴器能够有效地减少因功率传递不平衡而引起的振动和冲击,提高传动系统的工作平稳性和可靠性。
根据不同的工作原理和结构形式,联轴器可分为刚性联轴器、弹性联轴器和液体联轴器等多种类型。
刚性联轴器适用于输出端传动平稳、变形较小的情况。
弹性联轴器适用于在传动过程中会发生轻微失配的情况,能够吸收一定的振动和冲击。
而液体联轴器则适用于大功率传动和需要起动顺滑的情况,具有良好的减震和起动特性。
总之,联轴器是一种重要的机械连接装置,通过其特殊的工作原理,能够实现不同轴之间的有效传递和转换运动。
它在机械
传动系统中的应用十分广泛,并为机械传动过程提供了可靠性和平稳性的保障。
联轴器作用原理联轴器作用原理一、导论联轴器是一种机械传动元件,广泛应用于各种机械设备中,如工程机械、冶金设备、石化设备等。
在机械传动系统中,联轴器起着连接和传递动力的重要作用,其设计和选择对于传动系统的稳定、可靠运行具有至关重要的意义。
二、联轴器的定义及分类联轴器是一种用于连接两个轴的装置,分为刚性联轴器和弹性联轴器两种类型。
刚性联轴器由于其结构简单、制造容易、无需维修,被广泛应用于各种传动系统中。
而弹性联轴器则由于其能够吸收震动、补偿轴间误差、减小传动噪声等优点,被广泛应用于高速、大转矩传动系统中。
三、联轴器的组成和结构联轴器主要由两个主体部分组成:一是轴承部分,一是联轴器缸体。
其中轴承部分由联轴器夹爪、套筒和定位销组成,而联轴器缸体则有缸体本体和两只联轴器活塞组成。
联轴器的结构不同,其应用场景和传动特性也有所不同。
四、联轴器的基本应用联轴器主要用于连接驱动机构与被驱动机构,实现动力传递。
在工作中,联轴器主要发挥以下两个方面的作用:1、联接作用:使得机器的驱动轴与被驱动轴之间能够有效地进行联接,实现动力传递、转动和转速同步等功能。
2、保护作用:联轴器在传动系统中起到了保护作用,当传动系统发生意外过载之时,联轴器会自动断开,避免传动部件损坏。
五、联轴器的工作原理联轴器在工作时,其轴承部分和缸体将钢轴与轴承夹具之间的力进行很好的传递,从而实现机器的协同运动,同时通过优化联轴器结构设计,能够有效减小机器的震动和噪声,降低机器的维修成本。
六、结论联轴器是机器传动系统中不可缺少的元件之一,其发挥着机器联接、转动同步和保护等重要作用。
在实际工作中,人们应该根据不同的应用场景和需要,灵活选择和使用联轴器,以保证机器传动系统的稳定可靠运行。

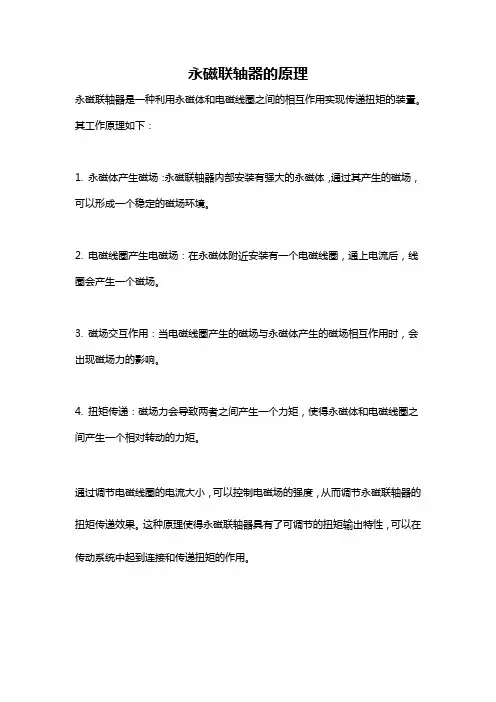

永磁联轴器的原理
永磁联轴器是一种利用永磁体和电磁线圈之间的相互作用实现传递扭矩的装置。
其工作原理如下:
1. 永磁体产生磁场:永磁联轴器内部安装有强大的永磁体,通过其产生的磁场,可以形成一个稳定的磁场环境。
2. 电磁线圈产生电磁场:在永磁体附近安装有一个电磁线圈,通上电流后,线圈会产生一个磁场。
3. 磁场交互作用:当电磁线圈产生的磁场与永磁体产生的磁场相互作用时,会出现磁场力的影响。
4. 扭矩传递:磁场力会导致两者之间产生一个力矩,使得永磁体和电磁线圈之间产生一个相对转动的力矩。
通过调节电磁线圈的电流大小,可以控制电磁场的强度,从而调节永磁联轴器的扭矩传递效果。
这种原理使得永磁联轴器具有了可调节的扭矩输出特性,可以在传动系统中起到连接和传递扭矩的作用。

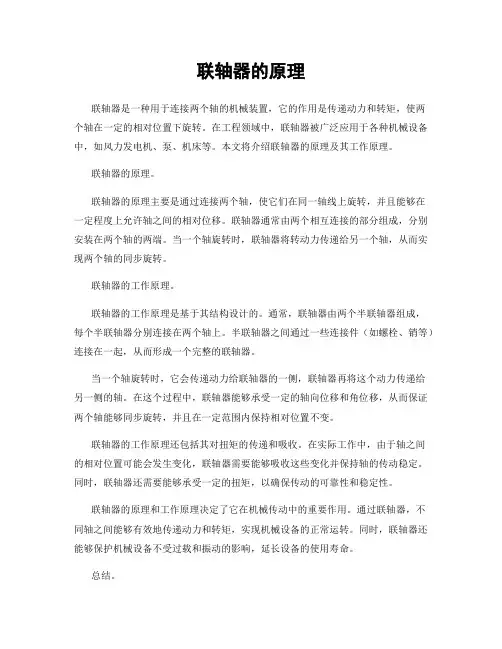

联轴器的原理联轴器是一种用于连接两个轴的机械装置,它的作用是传递动力和转矩,使两个轴在一定的相对位置下旋转。
在工程领域中,联轴器被广泛应用于各种机械设备中,如风力发电机、泵、机床等。
本文将介绍联轴器的原理及其工作原理。
联轴器的原理。
联轴器的原理主要是通过连接两个轴,使它们在同一轴线上旋转,并且能够在一定程度上允许轴之间的相对位移。
联轴器通常由两个相互连接的部分组成,分别安装在两个轴的两端。
当一个轴旋转时,联轴器将转动力传递给另一个轴,从而实现两个轴的同步旋转。
联轴器的工作原理。
联轴器的工作原理是基于其结构设计的。
通常,联轴器由两个半联轴器组成,每个半联轴器分别连接在两个轴上。
半联轴器之间通过一些连接件(如螺栓、销等)连接在一起,从而形成一个完整的联轴器。
当一个轴旋转时,它会传递动力给联轴器的一侧,联轴器再将这个动力传递给另一侧的轴。
在这个过程中,联轴器能够承受一定的轴向位移和角位移,从而保证两个轴能够同步旋转,并且在一定范围内保持相对位置不变。
联轴器的工作原理还包括其对扭矩的传递和吸收。
在实际工作中,由于轴之间的相对位置可能会发生变化,联轴器需要能够吸收这些变化并保持轴的传动稳定。
同时,联轴器还需要能够承受一定的扭矩,以确保传动的可靠性和稳定性。
联轴器的原理和工作原理决定了它在机械传动中的重要作用。
通过联轴器,不同轴之间能够有效地传递动力和转矩,实现机械设备的正常运转。
同时,联轴器还能够保护机械设备不受过载和振动的影响,延长设备的使用寿命。
总结。
通过本文的介绍,我们了解了联轴器的原理和工作原理。
作为一种常用的机械传动装置,联轴器在各种机械设备中都起着重要的作用。
它能够有效地传递动力和转矩,保护机械设备不受过载和振动的影响,从而确保设备的正常运转和延长使用寿命。
希望本文能够帮助读者更好地理解联轴器的原理和工作原理,为实际工程应用提供参考。
联轴器的工作原理
11.5联轴器和离合器
联轴器和离合器都是用来联接轴与轴,以传递运动和转距。
有时也可作为一种安全装置用来防止被联接件承受过大的载荷,起到过载保护的作用。
用联轴器联接两轴时,只有在机器停止运转后才能使两轴分离。
离合器在机器运转时可使两轴随时接合和分离。
联轴器和离合器的种类很多,大多已标准化,可直接从标准中选用。
11.5.1联轴器
联轴器联接的两轴,由于制造和安装等误差,将引起两轴轴线位置的偏移,不能严格对中。
联轴器所联接两轴的偏移形式如下:
(2)凸缘联轴器
如图所示,凸缘联轴器由两个带凸缘的半联轴器和一组螺栓组成。
这种联轴器有两种对中方式:一种是通过分别具有凸槽和凹槽的两个半联轴器的相互嵌合来对中,半联轴器采用普通螺栓联接;另一种是通过铰制孔用螺栓与孔的紧配合对中,当尺寸相同时后者传递的转矩较大,且装拆时轴不必作轴向移动。
2.无弹性元件挠性联轴器
(1) 十字滑块联轴器
十字滑块联轴器
万向联轴器
齿式联轴器
3. 弹性联轴器
常用的弹性联轴器有:弹性套柱销联轴器、弹性柱销联轴器等。
1)弹性套柱销联轴器
构造与凸缘联轴器相似,只是用套有弹性套的柱销代替了联接螺纹,利用弹性套的弹性变形来补偿两轴的相对位移。
这种联轴器重量轻、结构简单、但弹性套易磨损、寿命较短,用于冲击载荷小、启动频繁的中、小功率传动中。
弹性套柱销联轴器已标准化(GB4323-84)。
2)弹性柱销联轴器
4.联轴器的选择
常用联轴器多已标准化,选用时,首先应根据工作条件选择合适的类型,然后再按转矩、轴径及转速选择联轴器的型号尺寸,必要时应对个别薄弱零件进行强度验算。
(1)类型的确定
选择联轴器的类型时,应根据机器的工作特点及要求,结合联轴器的性能选定。
两轴对中精确,轴本身刚度较好时,可选用凸缘联轴器;对中困难,轴的刚性差时,可选用具有补偿偏移能力的联轴器;两轴成一定夹角时,可选用万向联轴器;转速高,要求能吸振和缓冲的,可采用弹性联轴器。
(2)型号的确定
类型确定以后,再根据转矩、轴径及转速从有关标准手册中选择型号、尺寸。
选择时注意:
1)计算转矩不超过所选型号的规定值;
2)工作转速不大于所选型号的规定值;
3)两轴径在所选型号的孔径范围内。
联轴器的计算转矩可按下式计
算
= KT
T
c
为计算转矩
式中, T为名义转矩(Nmm ); T
c
(Nmm); K为工作情况系数,由手册查取。
11.5.2离合器
离合器应使机器不论在停车或运转中都能随时接合或分离,而且迅速可靠。
离合器按其工作原理可分为牙嵌式、摩擦式和电磁式三类。
对于已标准化的离合器,其选择步骤和计算方法与联轴器相同。
1.牙嵌式离合器
牙嵌式离合器的结构如图所示,它是由两个端面带牙的半离合器组成。
主动半离合器用平键与主动轴联接,从动半离合器用导向键(或花键)与从动轴联接。
主动半离合器上安装有对中环,以保证两个半离合器对中。
操纵时,通过操纵杆移动滑环,使两个半离合器的牙面嵌入(接合)或分开(分离)。
2. 摩擦离合器
摩擦离合器是靠摩擦盘接触面间产生的摩擦力来传递转矩的。
摩擦式离合器可在任何转速下
实现两轴的接合或分离;接合过程平稳,冲击振动较小;有过载保护作用。
但尺寸较大,在接合或分离过程中要产生滑动摩擦,故发热量大,磨损较大。
图示为单片摩擦离合器的工作原理图。
在主动轴和从动轴上分别安装了摩擦盘,操纵环可以使摩擦盘沿轴向移动。
接合时将从动盘压在主动盘上,主动轴上的转矩即由两盘接触面间产生的摩擦力矩传到从动轴上。
特殊功用离合器
1.安全离合器
2.超越离合器。
