阀体分析报告1. 引言阀体是一种用于控制流体介质的装置，广泛应用于各个工业领域。
阀体的设计与性能对于流体控制有着重要的影响。
本文对阀体进行了分析，重点关注了阀体的结构设计、流体力学特性以及应用领域等方面。
2. 阀体结构设计阀体的结构设计是影响阀体性能的重要因素。
通常，阀体由阀门和密封件组成，其结构包括阀体壳体、阀芯、阀座等。
2.1 阀体壳体阀体壳体是阀体的最外层结构，起到保护内部零部件的作用。
常见的阀体壳体材料包括铸铁、铸钢、不锈钢等。
不同材料的选择会对阀体的耐腐蚀性、强度和温度适应性产生影响。
2.2 阀芯阀芯是阀体的核心部件，用于控制流体介质的开启和关闭。
阀芯的设计通常包括阀芯类型、阀芯材料、阀芯密封形式等方面。
常见的阀芯类型有旋塞阀芯、球阀芯、蝶阀芯等。
阀芯材料的选择需要考虑介质的性质以及温度、压力等因素。
2.3 阀座阀座是阀体与阀芯接触的部分，起到密封介质的作用。
阀座通常由金属、塑料或弹性材料制成。
不同材料的选择会对阀座的耐磨损性、耐腐蚀性和密封性能产生影响。
3. 流体力学特性阀体的流体力学特性是影响阀体性能的另一个重要方面。
主要包括流量特性、压降特性和气动特性。
3.1 流量特性流量特性描述了阀体在不同开度下流量与压力差的关系。
根据特性曲线的形状，阀体可分为线性阀体、等百分比阀体和快开阀体等类型。
不同类型的阀体适用于不同的流量控制需求。
3.2 压降特性压降特性描述了阀体流过程中的压力损失情况。
阀体的设计应尽量减小压降，以保证流体介质的正常流动和降低能源消耗。
3.3 气动特性气动特性主要指阀体的开启和关闭过程中所需要的气动力。
气动特性的好坏直接关系到阀体的控制精度和响应速度。
4. 阀体应用领域阀体在各个工业领域都有广泛的应用。
主要应用领域包括：•石油化工：阀体用于控制和调节流体介质在化工过程中的流量和压力。
•水处理：阀体用于供水和排水系统中的流量控制。
•电力工业：阀体用于控制燃气、液体和蒸汽等介质的流量和压力。
各类阀门的特点分析1、截止阀的特点：(1)结构简单，维修方便。
(2)密封面磨损及擦伤较轻，密封性好，使用寿命长。
(3)启闭时，阀瓣行程小，阀门总高度。
(4)启闭力矩大，关闭力包括介质压力的反作用力和密封所必需的力两部分。
(5)流动阻力大，阀体内介质通道曲折，消耗能量大。
(6)既然流动方向受限制，只能单向流动，不能改变流动方向。
2、旋塞阀的特点：(1)结构简单，零件少，体积小，重量轻。
(2)流动阻力小(3)启闭迅速，阀瓣旋转四分之一圈。
(4)启闭费力，密封面面积大，阀瓣转动时阻力大。
(5)密封面面积大，而且是锥面，加工难度大。
使用中易磨损，难于保证密封。
(6)使用温度受到限制。
(7)体腔内没有死腔，适用于粘稠性介质。
3、闸阀的特点：(1)流动阻力小，介质在流道内是直通的，不改变流动方向。
(2)结构长度较小，相对于截止阀而言。
(3)启闭较省力，启闭时闸板运动方向与介质流动方向相互垂直。
(4)介质流动方向不受限制，介质从闸阀两侧任意方向流过闸阀，均能达到接通或截断的目的,适用于介质流动方向改变的管路中方便按装。
(5)高度大，启闭时间长。
(6)密封面容易擦伤。
(7)零件多，结构复杂，制造成本高。
(8)不适用于含有固形物的介质。
4、球阀的特点：(1)中小口径球阀，结构简单，体积小，重量轻。
(2)流动阻力小。
(3)启闭迅速，阀瓣旋转四分之一圈。
(4)全开时，密封面不会受到介质的冲蚀。
(5)启闭费力，球体转动时阻力大。
(6)使用温度受到限制。
(7)体腔内有死腔，不适用于粘稠性介质。
5、蝶阀的特点：(1)结构简单，体积小，重量轻。
(2)流动阻力小。
(3)启闭迅速，阀瓣旋转四分之一圈。
(4)调节性能好，可以用于控制流量。
(5)加工要求高，装配后调节余度小。
6、隔膜阀的特点：(1)最突出的特点是隔膜把下部阀体内腔和上方阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,且不回产生外漏，省去了填料涵密封结构。
Z暗杆弹性座封闸阀使用说明书集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]弹性座封闸阀Z45X-16使用说明书上海鸿翔阀业科技有限公司Ⅰ.用途和主要性能规范1.本阀门适用于工作温度≤80℃的流体管路上。
2. 本阀门具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶冶金、能源系统等流体管线上作调节和截流装置使用。
3. 本阀门内外表面采用无毒粉体环氧树脂涂装，闸板内外采用橡胶复膜模压成型，可防止阀体和闸板的腐蚀及生锈。
4. 本阀门安装维修方便，并可以在不停水的情况下施工更换密封圈。
5. 主要技术性能参数型号公称通径mm公称压力MPa工作压力MPa试验压力Mpa试验温度℃适用介质密封强度Z45X RVC(H)X 1050~600常温清水、污水油气166700~120Ⅱ.作用原理和结构特点1.本阀由阀体、闸板、阀盖、阀杆和驱动零件等组成。
2.本阀的启闭是靠旋转手轮或驱动装置而达到的。
Ⅲ. 主要外形尺寸及连接尺寸公称通径DN mm L b f D2D1Dz-φdH重量kg50 178 20 2 100 125 165 4-18 268 65 190 20 2 118 145 185 4-18 296 80 203 21 3 125 160 200 8-18 328Ⅳ. 维护保养和安装使用注意事项1．本阀必须放在干燥通风的室内，严禁堆放，温度宜在0℃~35℃之间；相对湿度为50~80%之间，以防衬里件老化而影响使用寿命。
2．应避免与液体燃料、油料或其它易燃物品接触。
3．库存阀门的通路两端必须封口，避免异物进入内腔而损伤有关密封部件。
4．在安装或运输过程中，严禁与金属或其它硬物撞击，避免因粉体环氧树脂损裂而使阀门失去耐腐蚀作用。
5．安装前应仔细核对管路使用条件是否与本阀规定的适用范围相符;避免因选用不当而造成不必要的损失。
阀门设计总结背景阀门是工业生产中常用的一种流体控制装置，在各个领域都有广泛的应用。
通过控制流体介质的流动状态，阀门能够起到切断、调节、分配和改变流量的作用。
在设计阀门时，需要考虑到不同行业的需求和实际应用场景，使阀门具备可靠性、安全性以及稳定的性能。
设计原则阀门的设计需要遵循一些基本原则，以确保其性能和可靠性。
以下是一些常见的设计原则：1. 根据流体介质选择材料不同的流体介质对阀门材料有不同的要求，例如对耐腐蚀性能、耐高温性能、耐磨性能等方面都有要求。
设计师需要根据实际应用场景选择合适的材料，以确保阀门在使用过程中不会被流体介质侵蚀或损坏。
2. 考虑流体流动性能阀门在不同的工作条件下会有不同的流体流动性能需求。
设计师需要根据流体的特性选择合适的阀门结构和孔径大小，以确保阀门具有良好的流体控制能力和减小流体压降的功能。
3. 保证阀门的密封性能阀门的密封性能直接关系到其功能的正常运行和安全性。
设计师需要设计合理的密封结构和采用适当的密封材料，以确保阀门具有良好的密封性能，避免流体泄漏和环境污染。
4. 考虑阀门的操作方式阀门的操作方式直接关系到其使用的便捷性和工作效率。
设计师需要根据实际需求选择合适的操作方式，例如手动操作、电动操作、气动操作等，以提高阀门的操作性能和工作效率。
5. 考虑阀门的维修和保养在设计阀门时，需要考虑到维修和保养的方便性。
合理的设计可以降低维修和保养的成本，提高阀门的可靠性和使用寿命。
设计师可以通过采用模块化设计、易拆装结构等方式，简化阀门的维修和保养流程。
常见的阀门类型在工业生产中，有许多不同类型的阀门可以根据具体需求选择。
以下是一些常见的阀门类型：1. 球阀（Ball Valve）球阀是一种通过旋转球体来控制流体流动的阀门。
球体内部有一个通孔，当通孔与流体流向一致时，流体可以通过阀门，否则会被阻挡。
球阀具有结构简单、密封可靠、耐高压、开启和关闭快速等特点，广泛应用于各个行业。
弹性座封闸阀一、主要性能规范：长期以来市场上使用的一般闸阀，普通存在漏水、易生锈现象，本厂引进国外先进技术所生产的软密封闸阀，克服了一般闸阀密封不良弹性疲乏、易生锈等缺陷。
软密封闸阀利用弹性闸板产生微量变形的补尝作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠弹性记忆佳及使用寿命长等显著优点。
二、产品用途：可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系等流体管线上作为调节和截流装置使用。
三、产品结构特点：平底式阀座——传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
整体包胶——阀门采用高品质的橡胶进行整体内、外包胶，国内一流的橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性记忆佳。
耐腐蚀——阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈，并可用于污水系统。
不易碎裂以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。
由于本体改用球墨铸铁，此种情形已可大副度减少。
三“O”型环密封圈——由于阀杆采用三“O”型环密封圈密封设计，可减少开关时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。
有助生饮——由于阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。
精铸阀体——阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
重量轻——本体采用球墨铸造制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。

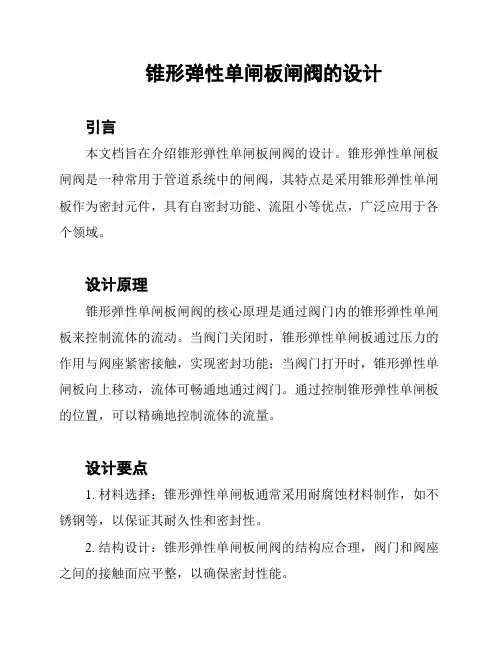

锥形弹性单闸板闸阀的设计引言本文档旨在介绍锥形弹性单闸板闸阀的设计。
锥形弹性单闸板闸阀是一种常用于管道系统中的闸阀，其特点是采用锥形弹性单闸板作为密封元件，具有自密封功能、流阻小等优点，广泛应用于各个领域。
设计原理锥形弹性单闸板闸阀的核心原理是通过阀门内的锥形弹性单闸板来控制流体的流动。
当阀门关闭时，锥形弹性单闸板通过压力的作用与阀座紧密接触，实现密封功能；当阀门打开时，锥形弹性单闸板向上移动，流体可畅通地通过阀门。
通过控制锥形弹性单闸板的位置，可以精确地控制流体的流量。
设计要点1. 材料选择：锥形弹性单闸板通常采用耐腐蚀材料制作，如不锈钢等，以保证其耐久性和密封性。
2. 结构设计：锥形弹性单闸板闸阀的结构应合理，阀门和阀座之间的接触面应平整，以确保密封性能。
3. 密封设计：锥形弹性单闸板与阀座之间的密封采用金属对金属的密封方式，具有较好的密封效果。
4. 操作机构设计：为方便操作，锥形弹性单闸板闸阀通常配备手动、电动或气动操作机构。
设计步骤1. 确定流体性质和工况参数：根据工程要求，确定流体的性质、流量、压力等参数。
2. 选择适当的规格：根据工况参数和应用要求，选择合适的锥形弹性单闸板闸阀的规格。
3. 进行阀门结构设计：根据选择的规格和工况参数，设计合理的阀门结构。
4. 进行密封设计：根据阀门结构，进行密封性能的设计。
5. 设计操作机构：根据需求，选择适当的操作机构。
6. 进行阀门材料选择：根据流体性质和工况参数，选择合适的材料。
7. 进行详细的设计计算和分析：对阀门的各项参数进行计算和分析。
8. 绘制详细的设计图纸：根据设计计算和分析结果，绘制详细的设计图纸。
结论锥形弹性单闸板闸阀的设计需要根据流体性质、工况参数和应用要求进行综合考虑。
通过合理的材料选择、结构设计和密封设计，可以保证锥形弹性单闸板闸阀的性能和可靠性。
设计过程需要进行详细的计算、分析和绘图，确保设计结果的准确性和可行性。
参考文献[1] XXXXX[2] XXXXX。

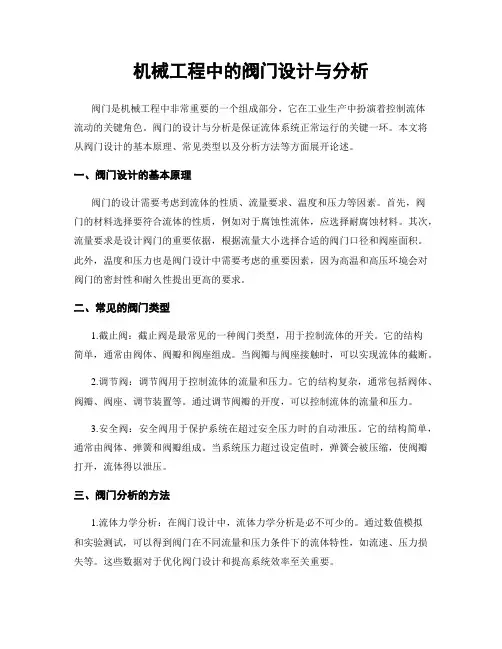

机械工程中的阀门设计与分析阀门是机械工程中非常重要的一个组成部分，它在工业生产中扮演着控制流体流动的关键角色。
阀门的设计与分析是保证流体系统正常运行的关键一环。
本文将从阀门设计的基本原理、常见类型以及分析方法等方面展开论述。
一、阀门设计的基本原理阀门的设计需要考虑到流体的性质、流量要求、温度和压力等因素。
首先，阀门的材料选择要符合流体的性质，例如对于腐蚀性流体，应选择耐腐蚀材料。
其次，流量要求是设计阀门的重要依据，根据流量大小选择合适的阀门口径和阀座面积。
此外，温度和压力也是阀门设计中需要考虑的重要因素，因为高温和高压环境会对阀门的密封性和耐久性提出更高的要求。
二、常见的阀门类型1.截止阀：截止阀是最常见的一种阀门类型，用于控制流体的开关。
它的结构简单，通常由阀体、阀瓣和阀座组成。
当阀瓣与阀座接触时，可以实现流体的截断。
2.调节阀：调节阀用于控制流体的流量和压力。
它的结构复杂，通常包括阀体、阀瓣、阀座、调节装置等。
通过调节阀瓣的开度，可以控制流体的流量和压力。
3.安全阀：安全阀用于保护系统在超过安全压力时的自动泄压。
它的结构简单，通常由阀体、弹簧和阀瓣组成。
当系统压力超过设定值时，弹簧会被压缩，使阀瓣打开，流体得以泄压。
三、阀门分析的方法1.流体力学分析：在阀门设计中，流体力学分析是必不可少的。
通过数值模拟和实验测试，可以得到阀门在不同流量和压力条件下的流体特性，如流速、压力损失等。
这些数据对于优化阀门设计和提高系统效率至关重要。
2.结构强度分析：阀门在工作过程中会受到流体压力和流体力的作用，因此结构强度分析是必要的。
通过有限元分析等方法，可以评估阀门在不同工况下的受力情况，以确保阀门的结构强度和稳定性。
3.密封性分析：阀门的密封性能对于流体系统的正常运行至关重要。
通过密封性分析，可以评估阀门在不同压力和温度条件下的密封性能，以确保阀门的有效密封和防漏。
四、阀门设计的挑战与发展方向随着工业技术的不断发展，阀门设计也面临着新的挑战。
消防用信号弹性座封闸阀简介、应用范围、特点及用途简介：消防用信号弹性座封闸阀常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。
升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。
则需用付开度指示闸阀。
消防专用信号弹性座封闸阀,消防闸阀,信号弹性座封闸阀。
消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。
启闭迅速可靠，故常应用于消防系统。
弹性座封闸阀，可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。
具有灵敏、可靠、安装方便等特点。
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。
弹性座封闸阀除具有弹性座封的优点之外，并可以较直观显示阀门开启程度，以便在较远外判别阀门的开度，及时采取相应措施，启闭迅速可靠，故常应用于防系统。
RRHX弹性座封闸阀,弹性座封闸阀,座封闸阀。
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，阀门供应网引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良，生锈等缺陷，弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。
弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。
暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。
软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
闸阀的结构特点及选型闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。
闸阀在管路中主要作切断用。
闸阀是使用很广的一种阀门，一般通径DN≥50mm 的切断装置都选用它，有时口径很小的切断装置也选用闸阀。
闸阀有以下优点：1、流体阻力小。
2、开闭所需外力较小。
3、介质的流向不受限制。
4、全开时，密封面受工作介质的冲蚀比截止阀小。
5、体形比较简单，铸造工艺性较好。
闸阀也有不足之处：1、外形尺寸和开启高度都较大。
安装所需空间较大。
2、开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
3、闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
一、闸阀的种类1、按闸板的构造可分1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
如图1 所示。
在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。
也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
图1 暗杆平行闸板闸阀图2 明杆楔式闸板缩径闸阀2）楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀如图2 所示。
密封面的倾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。
一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。
在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。
单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。
双闸板楔式闸阀在水和蒸气介质管路中使用较多。
它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。
但这种结构零件较多，在粘性介质中易粘结，影响密封。
更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。
PN40DN300双缸气动弹性单闸板闸阀设计摘要阀门在国民经济的各个部门中有着广泛的应用。
阀门安装在各种管路系统中用于控制流体的压力，流量和流向。
由于流体的压力、流量、温度和物理化学性质的不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。
本文着重介绍了闸阀，对闸阀的各种重要组成部件进行验算，以达到理论上验算合格才可使用。
在计算时，严格按照参考书及手册的步骤核算，同时应保证所设计产品的材料低廉。
关键词：阀门，闸阀，计算。
AbstractThe valve in the various sectors of the national economy has been widely used. Valve installed in the various kinds of piping system is used to control the fluid pressure, flow and direction of flow. Due to the fluid pressure, flow rate, temperature and different physical and chemical properties, of the fluid system control demands and use is also different, so the valve types and varieties of specifications.This paper emphatically introduces the gate, the gate of a variety of important components for calculation, theoretical calculation is eligible to use in order to achieve. In computing, in strict accordance with the reference and the steps of the manual, and shall ensure that the design product material is low.Keywords：Valve, Slide Valve, Account.目录摘要 (1)Abstract (2)第一章绪论 (6)1.1闸阀的定义 (7)1.1.1 闸阀的种类 (7)1.1.2 闸阀的密封原理和特点 (8)1.1.3 闸阀优点 (8)1.1.4 闸阀的缺点 (8)1.2选题意义 (9)1.3 国内外阀门的发展 (9)1.3.1 国外阀门的发展 (9)1.3.2 国内阀门的发展 (10)第二章双缸式气动楔式闸阀结构及使用注意事项 (12) 2.1 工作原理及特点 (12)2.1.1 双层气缸和缓冲机构 (12)1.1.2 关阀时间可调 (12)1.1.3 可配用回讯器（见图2） (12)1.1.4 耐腐防蚀的气缸 (12)1.1.5 气缸中的密封圈 (13)2.2 气动阀的结构及使用方法 (14)2.2.1 气动阀的结构（见图3） (14)2.2.2 使用方法 (14)2.3气动阀的维护注意事项 (14)第三章阀体的设计与计算 (16)3.1 阀体的功能 (16)3.2 阀体的选材 (16)3.3 阀体的结构形式和制造方法 (17)3.4 确定阀体的结构长度和连接尺寸 (17)3.5 结构设计与计算 (18)3.5.1 阀座密封面的设计与计算 (18)3.6 阀体壁厚的设计与计算 (20)3.7 中法兰的设计与计算 (21)3.7.1中腔尺寸DN 确定 (21)3.7.2 中法兰垫片尺寸和材料的选择 (21)3.7.3 中法兰结构尺寸的确定 (21)3.7.4 螺栓的总计算载荷 (22)第四章闸板的设计与计算 (25)4.1 闸板密封面宽度和内径的选取 (25)4.2 闸板与阀体档宽及相应公差的计算 (25) 4.3 闸板主要结构尺寸的确定 (26)4.3.1 闸板与阀杆头部相配合的T 型槽尺寸 (26) 4.3.2 闸板密封面外径 (27)4.3.3 闸板其他机构尺寸 (27)4.4 闸板密封面比压计算 (27)4.5 闸板强度的校核 (28)第五章阀杆的设计与计算 (29)5.1 阀杆总轴向力 (29)5.1.1 关闭时楔式闸阀作用于阀杆上的力 (29) 5.1.2 开启时楔式闸板作用于阀杆的力 (30) 5.2 阀杆的直径估算 (30)5.3 阀杆的强度校核 (30)5.3.1 阀杆的总扭矩 (30)5.3.2 阀杆的强度计算 (31)5.4 阀杆的稳定性校核 (33)5.4.1 影响因素 (33)5.4.2 上阀杆的稳定性校核 (33)5.4.3 下阀杆的稳定性校核 (34)5.5 阀杆主要尺寸的确定 (35)5.5.1 下阀杆端部结构尺寸 (35)5.5.2 下阀杆头部结构尺寸 (35)5.5.3 上阀杆的结构尺寸 (35)第六章阀盖及填料装置的设计与计算 (37)6.1 阀盖的设计与计算 (37)6.2 填料压盖的设计与计算 (38)6.2.1 填料选择及填料函尺寸的确定 (38)6.2.2 填料压盖的设计与强度校核 (39)6.2.3 活节螺栓的设计与强度校核 (41)6.2.4 销的选择与校核 (42)6.3 上密封座尺寸 (42)第七章气缸的设计与计算 (43)7.1 气缸的直径粗估算与选取 (43)7.2 气缸的校核 (43)第八章其他主要零件的设计与校核 (45)8.1 滚动轴承的选取 (45)8.2 阀杆螺母的校核 (45)8.3 上活塞与T 型槽接头连接螺栓的校核 (46)第九章结论 (47)致谢 (48)参考文献 (49)第一章绪论阀门是安装在各种管道和设备等流体输送系统中的控制部件，由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成，具有导流、截止、调节、节流、防止倒流、分流或溢流卸压等功能。
2024年明杆弹性座封闸阀市场环境分析1. 引言明杆弹性座封闸阀作为一种重要的管道设备，在市场上具有广泛的应用。
本文旨在对明杆弹性座封闸阀的市场环境进行详细分析，包括市场规模、竞争格局、发展趋势等方面，为相关企业制定市场策略提供参考。
2. 市场规模分析明杆弹性座封闸阀市场在过去几年呈现稳定增长的态势。
根据市场调研数据显示，2018年明杆弹性座封闸阀市场规模达到XX亿元，预计2025年市场规模将达到XX亿元。
这一增长趋势主要受到快速城市化和工业化进程的推动。
3. 竞争格局分析目前，明杆弹性座封闸阀市场存在着较为激烈的竞争格局，主要由国内外多家知名企业参与。
其中，国内企业的市场份额占据大部分份额，但国外企业也在市场竞争中逐渐增强竞争力。
竞争主要体现在产品品质、技术研发能力、售后服务等方面。
4. 市场发展趋势分析明杆弹性座封闸阀市场在未来几年将呈现以下几个发展趋势：4.1 技术创新与升级随着科技的不断进步，明杆弹性座封闸阀技术也在不断创新与升级。
例如，采用先进的材料、新型的密封结构和控制系统，以提高产品的使用寿命、安全性和智能化程度。
4.2 环保意识提升随着环保意识的提升，市场对明杆弹性座封闸阀的要求也逐渐增加。
消费者更加关注产品的节水、节能、减排等特性，对绿色环保产品的需求不断增长。
4.3 市场细分与专业化随着市场竞争的加剧，明杆弹性座封闸阀市场逐渐向细分领域发展。
不同行业、不同用途的需求差异越来越明显，企业将更加专注于特定市场细分领域，提供针对性的产品和解决方案。
4.4 国际市场拓展随着全球化的推进，明杆弹性座封闸阀企业开始积极拓展国际市场。
在国内市场竞争加剧的同时，开拓海外市场可以分散风险、开拓新的增长点。
5. 总结明杆弹性座封闸阀市场环境具有市场规模增长、竞争格局激烈和发展趋势多样化等特点。
相关企业应密切关注技术创新、绿色环保需求和市场细分趋势，并积极拓展国际市场，以保持竞争优势并实现可持续发展。
弹性座调节阀检验报告模板概述本报告旨在记录弹性座调节阀的检验结果，并提供相关数据和评估。
检验过程包括以下几个方面：外观检查、密封性能测试、流量特性测试和操作特性测试。
本报告适用于弹性座调节阀的检验和评估。
检验对象检验对象为一台弹性座调节阀，型号为 [填写型号]，规格为[填写规格]。
1.外观检查1.1 外观检查阀体、阀盖、阀杆、手动操作机构等部件的外观情况。
确认是否存在明显的损坏、变形、腐蚀等问题。
1.2 标识检查阀门上的标识是否清晰可读，包括型号、规格、压力等级等信息。
2.密封性能测试2.1 泄漏测试进行阀门关闭状态下的密封性能测试，检查阀门是否存在泄漏现象。
结果：泄漏等级：[填写泄漏等级]泄漏位置：[填写泄漏位置]备注：[填写备注，如存在泄漏现象的原因等]2.2 阀座密封性能测试测试阀座的密封性能，检查是否存在阀座磨损、变形等问题。
结果：阀座磨损情况：[填写阀座磨损情况]备注：[填写备注，如阀座磨损严重的原因等]3.流量特性测试3.1 开度 - 流量曲线测试在一定的开度范围内，测试阀门的流量特性，并绘制开度 - 流量曲线。
结果：开度范围：[填写开度范围]流量特性曲线：[进行绘制流量特性曲线，并附图]备注：[填写备注，如曲线异常的原因等]3.2 不同压力下流量测试在不同的压力下，测试阀门的流量特性，并记录测试数据。
结果：压力范围：[填写压力范围]流量测试数据：[填写测试数据表格]测试结果评估：[填写评估结果，如流量稳定性是否合格等]4.操作特性测试4.1 手动操作测试测试手动操作机构的灵活性和可靠性，确认能够顺畅地开关阀门。
结果：手动操作性能：[填写手动操作性能评估结果]备注：[填写备注，如手动操作不灵活的原因等]4.2 电动执行器测试（如适用）测试电动执行器的运行情况，确认能够自动控制阀门的开闭动作。
结果：电动执行器运行情况：[填写电动执行器运行情况评估结果]备注：[填写备注，如电动执行器故障的原因等]结论根据以上检验结果和评估，对弹性座调节阀的性能进行综合评价。
