第二章 施工控制测量

施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。

例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。

2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。

例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。

3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。

这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。

4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。

二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。

在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。

2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。

通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。

3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。

在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。

4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。

无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。

5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。

建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。

施工控制测量内容
《施工控制测量内容》

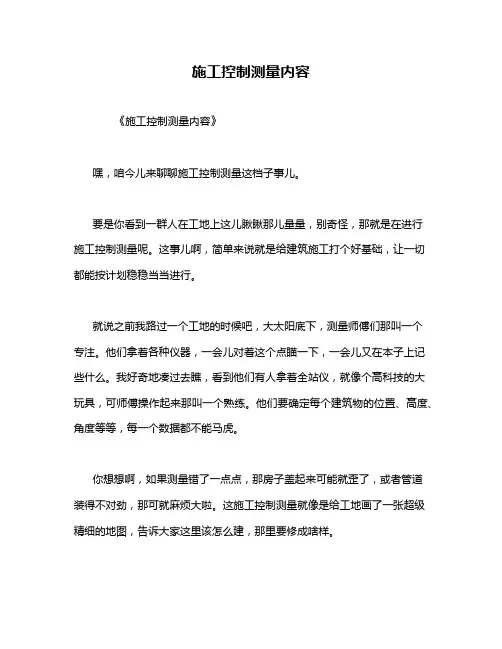

嘿，咱今儿来聊聊施工控制测量这档子事儿。

要是你看到一群人在工地上这儿瞅瞅那儿量量，别奇怪，那就是在进行施工控制测量呢。

这事儿啊，简单来说就是给建筑施工打个好基础，让一切都能按计划稳稳当当进行。

就说之前我路过一个工地的时候吧，大太阳底下，测量师傅们那叫一个专注。

他们拿着各种仪器，一会儿对着这个点瞄一下，一会儿又在本子上记些什么。

我好奇地凑过去瞧，看到他们有人拿着全站仪，就像个高科技的大玩具，可师傅操作起来那叫一个熟练。

他们要确定每个建筑物的位置、高度、角度等等，每一个数据都不能马虎。

你想想啊，如果测量错了一点点，那房子盖起来可能就歪了，或者管道装得不对劲，那可就麻烦大啦。

这施工控制测量就像是给工地画了一张超级精细的地图，告诉大家这里该怎么建，那里要修成啥样。

为了保证测量的精确性，师傅们可得下足功夫。

他们要早早地起来选好测量的点，不能有任何遮挡物，有时候还得费好大劲爬到高处去。

而且测量的时候得特别小心，不能手抖，不能走神儿，一点点偏差都不行。

然后他们还要一遍遍核对数据，生怕出了错。

这就是施工控制测量，看似普通却超级重要的工作。

没有他们的精心测量，哪来我们住的安稳房子和走的平坦道路呀。

所以，下一次看到那些在工地忙碌的测量师傅们，可别小瞧了他们哦，他们可是在为我们的美好生活默默努力着呢！
总之，施工控制测量内容可不简单，就像一个隐藏在工地背后的小魔法师，悄悄地给施工施展着魔法，让一切都能完美呈现。

第四章施工测量控制第一节工程测量概述及技术标准一、根据业主和监理工程师提供的测量基准点、基准线和水准点及测量的基本数据和资料，我方和监理工程师共同进行复核，以检验这些资料和数据的准确性，发现问题后，及时向业主和监理工程师反映，共同予以解决。

二、在具体的测量工作中，我单位将用轴线网控制，轴线使用设计的轴线点，以保证测设质量也减少测设时间。

施工中，采用DS3水准仪控制高程，采用TDJ2经纬仪进行坐标控制，水准测量按照四等水准测量来控制，纵向和横向轴线控制在允许的误差范围以内，水准测量误差要满足测量规范的要求。

基线相对于邻近基本控制点，高程负值不得连续出现，并不得超总测点的30%。

三、工程施工前，依据设计图纸，进行测量放样工作。

平面控制网采用轴线网；以护坡轴线为主轴线，以其他建筑物为辅助轴线。

增设点按要求达到二级导线测量的要求。

四、测量工作控制程序五、测量成果及时上报监理工程师，并得到监理工程师的认可。

六、在测量工作中要保护好测量基准点、基准线和水准点以及自行增设的控制网点，在工程完工后根据要求交付业主使用。

第二节施工控制网点的布设及图示在工程建筑区建立控制网的目的，是要为施工测量放样提供可靠的依据。

本工程已有业主及设计单位先期布设的施工控制网作为基本的控制基础。

在施工过程中，在直接利用首级控制网点进行施工测量的同时，为保证工程质量，方便施工。

还需要对具体的施工部位进行一定的控制点加密，通过国家技术规范的要求，确定各级施工控制的布设等级及施设要求。

一、施工控制网的加密梯级布网其最末级平面控制点相对于同级起始点或邻近高等级基本控制点的点位中误差不大于±10mm。

平面控制网的布设如下图：工程进点后，先期对业主提供的首级施工控制网成果进行局部的检测，检测拟定与先期布设的加密控制网点同步观测，以检测误差为主要目的。

主要方法是在布设加密网的同时，尽量多联测首级网点，且组成一定图形；组网各点之间边、角全部观测，将观测值进行测站平差后，首先检验其图形内自身精度要求（三角形闭合差、边角关系等）；合格后再将已知点之间的观测数据与理论数据（业主提供成果的反算值）进行比较。

施工测量质量控制在建筑工程中，施工测量是一项至关重要的工作，它贯穿于整个施工过程，为施工提供准确的位置、尺寸和形状等信息。

施工测量的质量直接影响到工程的质量、进度和成本，如果测量出现偏差，可能会导致建筑物的结构不稳定、外观不符合设计要求，甚至会引发安全事故。

因此，加强施工测量质量控制具有极其重要的意义。

一、施工测量的主要内容施工测量的主要任务是建立施工控制网、进行建筑物的定位放线、基础施工测量、主体结构施工测量、装饰装修施工测量以及竣工测量等。

1、建立施工控制网施工控制网是为工程施工而布设的测量控制网，包括平面控制网和高程控制网。

平面控制网通常采用导线网、三角网或 GPS 网等形式，高程控制网一般采用水准网。

施工控制网的精度和密度应根据工程的规模、性质和施工要求来确定。

2、建筑物的定位放线根据设计图纸和施工控制网，将建筑物的主要轴线和轮廓线在实地标定出来，确定建筑物的位置和尺寸。

这是施工测量的首要任务，其准确性直接关系到后续施工的顺利进行。

3、基础施工测量在基础施工阶段，需要进行基础轴线的投测、基础标高的控制和基础模板的定位等测量工作，以保证基础的位置、尺寸和标高符合设计要求。

4、主体结构施工测量主体结构施工测量主要包括柱、墙、梁、板等构件的轴线和标高的测量，以及垂直度和平整度的控制。

通过测量及时发现和纠正施工中的偏差，确保主体结构的质量和安全。

5、装饰装修施工测量在装饰装修阶段，要进行墙面、地面、顶棚等的平整度和垂直度测量，门窗洞口的位置和尺寸测量，以及各种装饰线条的定位测量等，为装饰装修施工提供准确的依据。

6、竣工测量竣工测量是在工程竣工后进行的测量工作，主要包括建筑物的竣工平面位置、高程、外形尺寸等的测量，绘制竣工图，为工程的验收和交付使用提供资料。

二、影响施工测量质量的因素施工测量质量受到多种因素的影响，主要包括以下几个方面：1、测量人员的素质测量人员的专业知识、技能水平和工作态度直接影响测量质量。

第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网施工高程控制网采用水准网。

2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图11-1所示，设xoy 为测量坐标系，x ′o ′y ′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：图11-1 施工坐标系与测量坐标系的换算⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

工程施工控制测量一、工程施工控制测量的作用1、确保工程按计划进行：通过对工程进度进行控制测量，可以及时发现工程施工中存在的问题和障碍，及时采取措施进行调整，确保工程按计划进行；2、保证工程质量：通过对工程质量进行控制测量，可以及时发现工程施工过程中存在的质量问题，采取措施及时进行整改，确保工程质量达到设计要求；3、控制工程成本：通过对工程成本进行控制测量，可以及时监控工程施工过程中的费用支出情况，避免超预算，确保工程成本控制在合理范围内；4、提高工程管理水平：通过对工程施工过程进行控制测量，可以为工程管理者提供准确的数据支持，帮助他们及时做出决策，提高工程管理水平。

二、工程施工控制测量的内容1、进度控制测量：进度控制测量是对工程施工进度的控制和分析，通过对工程施工进度的监测、评估和报告，及时发现工程施工进度偏差，采取措施进行调整，确保工程按计划进行。

进度控制测量的具体内容包括：制定施工进度计划、监测施工进度、分析施工进度偏差、采取措施调整施工进度等。

2、质量控制测量：质量控制测量是对工程施工质量的控制和分析，通过对工程施工质量的监测、评估和报告，及时发现工程施工质量问题，采取措施进行整改，确保工程质量达到设计要求。

质量控制测量的具体内容包括：制定质量控制计划、监测施工质量、评估施工质量、整改质量问题等。

3、成本控制测量：成本控制测量是对工程施工成本的控制和分析，通过对工程施工成本的监测、评估和报告，及时发现工程施工成本偏高的问题，采取措施进行节约，确保工程成本控制在合理范围内。

成本控制测量的具体内容包括：制定成本控制计划、监测施工成本、评估施工成本、节约成本等。

4、其他控制测量：除了进度、质量和成本之外，工程施工还需进行其他方面的控制测量，如安全控制测量、环境保护控制测量等，以确保工程施工过程中各个方面的安全和合规。

三、工程施工控制测量的方法和技术1、数据采集技术：工程施工控制测量需要大量的数据支持，数据采集技术是确保数据准确采集的重要手段。

成都地铁有限责任公司建设分公司文件成地铁建〔2012〕33号成都地铁有限责任公司建设分公司关于印发《成都地铁工程施工测量管理细则》的通知成都地铁各参建单位：现将《成都地铁工程施工测量管理细则》印发给你们，请严格按照本细则贯彻执行。

特此通知。

成都地铁有限责任公司建设分公司二○一二年七月二十八日—1—成都地铁工程施工测量管理细则第一章施工测量质量管理目标和质量指标第一条质量管理目标确保全线建(构)筑物、设备、管线安装按设计准确就位，在线路上不产生因施工测量超差而引起修改线路设计从而降低行车运营标准。

第二条质量指标(一) 在任何贯通面上，暗、明挖隧道和高架横向贯通中误差为±50mm，高程贯通中误差为±25mm。

(二) 隧道衬砌不侵入建筑限界，设备不侵入设备限界。

(三) 建(构)筑物，装修和设备、管线的竣工形(体)位(置)误差满足《城市轨道交通工程测量规范>GB50308—2008、《地下铁道工程施工及验收规范》GB50299—1999（二OO三年版）和成都轨道交通工程施工验收标准规定。

第二章主要使用的测量规范第三条地铁工程施工测量主要参照以下规范执行：(一) 《城市轨道交通工程测量规范》GB50308—2008(二) 《全球定位系统（GPS）测量规范》GB/T 18314—2001(三) 《国家一、二等水准测量规范》GB/T 12897—2006—2—(四) 《城市测量规范》CJJ8—99(五) 《工程测量规范》GB50026—2007(六) 《新建铁路工程测量规范》TB10101—99(七) 《建筑变形测量规程》JGJ/T 8—2007(八) 国家其他测量规范、强制性标准第三章地铁工程施工测量的主要内容第四条地铁工程施工测量按服务性质可以分为施工控制测量、细部放样、竣工测量和其它测量等作业。

(一) 施工控制测量1、地面控制测量：维护施工期间地面的平面、高程主控制网完整，维持其可靠、可用；为施工方便加密地面控制点并维持其可靠、可用。

施工测量控制方案一、背景介绍：在建筑工程中，测量是不可缺少的一项工作，用于确定建筑物的位置、尺寸和形状，并确保各个构件的精确安装。

为了保证施工测量的准确性和有效性，需要制定合理的施工测量控制方案。

二、测量控制目标：1.确保建筑物的准确位置、尺寸和形状。

2.精确控制施工过程中各个构件的安装位置和高度。

3.提高施工效率，减少误差。

三、测量控制内容：1.建立建筑物的基准点和控制网络，确定整个建筑物的基准。

2.测量建筑物的外形和尺寸，确保建筑物各个面的平直度和垂直度。

3.测量建筑物的位置和高度，确保建筑物符合设计要求。

4.测量建筑物内部构件和设备的位置和高度，确保施工过程中的精确安装。

四、测量控制方法：1.传统测量方法：使用传统的测量仪器和设备进行测量，如经纬仪、水平仪、全站仪等。

2.GPS测量方法：利用全球定位系统（GPS）进行测量，可以实现高精度的定位。

3.激光测量方法：利用激光测距仪和激光平面仪进行测量，可以实现高精度的测量和快速数据采集。

4.无人机测量方法：通过将测量仪器安装在无人机上进行测量，可以实现高空测量和大范围测量。

五、测量控制步骤：1.制定施工测量控制方案，并明确测量目标和内容。

2.建立建筑物的基准点和控制网络，确定基准。

3.测量建筑物外形和尺寸，确保其平直度和垂直度。

4.测量建筑物的位置和高度，确保建筑物符合设计要求。

5.测量建筑物内部构件和设备的位置和高度，确保施工过程中的精确安装。

6.定期检查和校正测量仪器，确保其准确性和可靠性。

7.记录和整理测量数据，并进行数据处理和分析，制定相应的措施和调整。

六、测量控制要求：1.测量人员应具备专业的测量技术和经验，能够熟练掌握测量仪器的使用方法。

2.测量仪器和设备应经过校正和检验，确保其准确性和可靠性。

3.测量操作应规范，遵循测量规程和标准操作程序。

4.测量数据的处理和分析应准确、及时，制定相应的调整和优化措施。

5.测量记录和报告应详细、准确，有助于后续施工的进一步控制和调整。

第四章施工测量控制根据业主和监理工程师提供的测量基准点、基准线和水准点及测量的基本数据和资料，我方和监理工程师共同进行复核，以检验这些资料和数据的准确性，发现问题后，及时向业主和监理工程师反映，共同予以解决。

测量放样严格按照国家测绘规范和本工程精度要求进行，按照施工图纸和监理工程师提供的测量控制点,首先在整桩号设木桩作为高程控制点，点出高程等高线，在桩上标出设计高程。

测量结果及时上报监理工程师，并得到监理工程师认可后，才能进入下一道工序施工。

施工基线的永久标石、木桩埋设必须牢固，施工中严加保护，并及时校正。

在测量中保护好测量基准点、基准线和水准点及自行增设的控制点。

第一节施工测量依据及测量内容一、施工测量依据《水利水电工程施工测量规范》（SL52-1993）；《国家三角测量规范》；GB/T17942-2000；《国家一、二等水准测量规范》（GB/T12897-2006）；《国家三、四等水准测量规范》（GB/T12898-2009）；《中、短程光电测距规范》（ZBA76002-87）；以及设计图纸、修改通知、监理部门的其它技术要求。

二、施工测量内容（一）施工前的施工控制网的建立。

（二）建筑物定位和基础放样浆砌（三）细部测设，如土方开挖及土方回填断面测量、模板的测设、混凝土工程细部测量放样等。

第二节测量控制网的布设本工程的施工测量是以三等水准点为依据，按三等水准测量要求从一个水准点开始引测，经过堤防测量水准路径上若干中线桩后，附合到下一个水准点进行检核，其闭合差不得超过±10mm n（n为测站数）。

一、根据招标文件，建设单位已完成整个工程施工控制网的布置和制用，我单位根据施工需要，布设本工程工程的施工控制网。

二、根据监理人提供测量基本控制点、基线和高程点的基本数据，同监理人共同校核基本控制点、基线和高程点的测量精度，并复核资料及数据的准确性。

三、根据水利水电工程施工测量规范和本工程施工精度要求，布设本工程工程平面控制网和高程控制网。

施工控制测量施工控制测量1.首级平面控制测量首级平面控制测量采用二级导线网的形式。

施工控制桩测角中误差不大于±8″，相对闭合差不大于1/1000.施工测量后绘制控制图及成果表，图上标注坐标、高程，并有施测人、复核人签名。

采用钢管护栏保护测量标桩，以免测量标桩被无意破坏。

2.首级高程控制测量在二级导线点桩顶预埋钢板上焊半球形钢筋作为Ⅲ等水准点标志，以此为施工高程控制点。

其高程采用水准仪加平行玻璃板测微器、铟钢水准尺，按Ⅲ等水准测量的要求施测。

Ⅲ等水准测量的平差计算，以距离为权倒数，计算并打印，其精度要求为：每千米高差的误差±6mm；环线闭合差±12mm（L为路线长度，以km为单位）。

3.施工放线定位测量（1）土基施工放线用水准仪、区格式水准尺开展水准测量，后视控制水准点不少于两个。

按10mX 10m方格网开展放线，并到达设计高程允许偏差-3～+2cm 范围。

施工前，使用全站仪找准中线和边线。

（2）基层施工放线利用已设好的整百米二级导线控制桩，依照设计坐标采用极坐标法测方格网主轴线，然后用钢尺分出方格网点位，其精度要求为边长丈量相对误差不大于1/3000.各方格网点的抄平采用水准仪，按照水准测量的要求施测，后视点不少于两个，按10m×10m方格网控制。

（3）混凝土面层的施工放线测量混凝土面层施测为整个施测的关键阶段。

施测前应对平面高程控制点开展一次全面严格的检查，确认控制格网桩准确稳固无误后，方可开展施工方格网的测设，其方格网尺寸根据设计板块的长、宽、施工条块及钢模的长度来决定。

模板安装前的测量准备：根据分仓板块的长度，沿跑道纵方向，放出方格网点和概略位置，然后用水准测出各格网点混凝土道面的底面设计标高，在其周围做一直径约20cm 的砂浆饼，用钢抹抹平，使其顶面高程和混凝土底面高程一样，作为安装钢模的支垫，然后准确测设格网点的定位点，用墨线弹出格网十字线。

模板安装的调校测量：用水准仪测量模板的顶面标高使其和设计高程符合，允许偏差±2mm，平面位置允许偏差±5mm，直线性允许偏差±5mm，用10m直线检查。

施工控制测量原则：
1.优先采用等级测量：施工控制测量应优先采用国家一、二等
水准点作为高程测量的起算点，并按照一、二等水准测量精度进行联测。

同时，平面控制也应优先采用等级控制进行联测。

2.遵循“由整体到局部，先控制后碎部”的原则：施工控制测
量应从整体出发，先建立控制网，再逐级加密控制点，以方便施工放样。

在此过程中，应先进行控制测量，再进行碎部测量。

3.确保精度与可靠性的原则：施工控制测量的精度和可靠性是
保证施工精度的关键。

因此，在选择测量方法和仪器时，应充分考虑其精度和可靠性，并采取多种措施提高测量精度和可靠性。

4.多级布网、逐级控制原则：施工控制测量应多级布网、逐级
控制，以减小误差积累和误差传播。

同时，也便于加密控制点和控制点之间的通视条件。

5.遵循分级布设、分期实施的原则：施工控制测量应分级布设、
分期实施，以满足不同阶段施工的需要。

同时，也便于对测量成果进行检查和调整。

6.满足工程设计和施工需要的原则：施工控制测量的最终目的
是满足工程设计和施工的需要。

因此，在选择测量方法和仪器时，应充分考虑工程设计和施工的需求，确保测量成果能
够满足工程设计和施工的需要。
