空间数据的拓扑关系空间数据的拓扑关系1.空间数据的拓扑关系地理信息系统同其它一些事务信息处理系统如银行管理系统，图书检索系统的主要区别在于地理信息系统中具有大量几何目标信息。
这些几何目标信息还包含两类信息，一类是目标本身的位置信息；另一类是地物间的空间关系信息。
如果忽略几何目标间的空间关系信息，那么从数据结构的角度看，地理信息系统的数据结构就可以设计成通常事务信息处理系统的形式。
也就是说，由于地理信息系统必须同时考虑几何目标的空间关系、地物位置信息及特征信息，致使地理信息系统的数据结构比较复杂。
为了研究几何目标的空间关系，在此引入拓扑关系的概念。
2. 拓扑的基本概念几何信息和拓扑关系是地理信息系统中描述地理要素的空间位置和空间关系的不可缺少的基本信息。
其中几何信息主要涉及几何目标的坐标位置、方向、角度、距离和面积等信息，它通常用解析几何的方法来分析。
而空间关系信息主要涉及几何关系的“相连”、“相邻”、“包含”等信息，它通常用拓扑关系或拓扑结构的方法来分析。
拓扑关系是明确定义空间关系的一种数学方法。
在地理信息系统中用它来描述并确定空间的点、线、面之间关系及属性，并可实现相关的查询和检索。
从拓扑观点出发，关心的是空间的点、线、面之间的联接关系，而不管实际图形的几何形状。
因此，几何形状相差很大的图形，它们的拓扑结构却可能相同。
图3-4(a)(b)所表示的图，其几何形状不同，但它们结点间拓扑关系是相同的，均可用图3-4(c)所示结点邻接矩阵表示。
(c)中交点为1处表示相应纵横两结点相连。
同样，图3-5(a)(b)所表示的图，其几何形状完全不同，但各面块之间的拓扑邻接关系完全相同，如图3-5(c)邻接矩阵所示，(c)中交点为1处表示相应的两个面相邻。
总之，拓扑关系反映了空间实体之间的逻辑关系，它不需要坐标、距离信息，不受比例尺限制，也不随投影关系变化。
因此，在地理信息系统中，了解拓扑关系对空间数据的组织，空间数据的分析和处理都具有非常重要的意义。
拓扑关系数字地图中拓扑关系的分析摘要：数字地图中数据的存储方式涉及到它的邻近关系的分析也就是地理信息系统中拓扑关系的分析，又数字地图是GIS 输入、输出的主要形式，数字地图通过内业矢量化或全野外采集的方式形成后，数据的关系依靠拓扑技术进行处理。
因此，生产高质量、符合GIS要求的数字地图产品是GIS 的一项重要基础工作。
本文论述了数据中点、线、面之间的关系，制定判定法则判定它们的拓扑关系或添加一定的关系，使大量杂乱无章的数据建立或转换成另一种拓扑关系达到处理信息的目的。
特别就“交点计数检验法”进行了完善，保证了各种特殊情况处理方法的正确性。
根据判别规则和方法，可以实现“缓冲区分析”、“自动裁剪线”、“自动形成封面”等拓扑处理功能。
关键词：数字地图；GIS 软件；拓扑关系；交点计数检验法引言我主要系统地介绍局部拓扑技术中用到的概念、结论及其判定法则。
1拓扑技术的基本概念拓扑关系中数据只有点、线、面3 种实体，其主要关系有：点与点、点与线、点与面、线与线的关系。
以及由此派生的关系：线与面、面与面的关系。
收集于网络，如有侵权请联系管理员删除点是指具有三维坐标的空间点位；线是带有方向性的线段；面是多边形表示的封闭区。
2拓扑关系（1）点与点的关系有：①重合；②不重合。
（2）点与线的关系主要有：①点在线上，点在线上又包含有 a. 点在线的两个端点之一，b. 点在线中间，c. 点在线的延长线上；②点在线的左（右）侧。
（3）点与面的关系有：①点在面内；②点在面外；③点在面的边界线上。
（4 ）线与线的关系有：①平行，线与线平行包含有a.完全重合，b.部分重合，c. 包含，d. 不重合；②相交，线与线相交包含有a. 实交，b.半虚交，c. 完全虚交。
（5）线与面的关系有：①相交；②相离；③包含。
（6）面与面的关系有：①相交；②相离；③包含。
3拓扑关系判定法则怎样使一些比较杂乱的数字化数据整理成符合GIS 格式的数据的过程，以及其它拓扑处理的过程，就是判定点、线、面的拓扑关系及添加一定的点、线、面，或者把一种拓扑关系转变成另一种拓扑关系，或者增加一些拓扑关系的过程（下面用到的“ε”表示极小的正数。

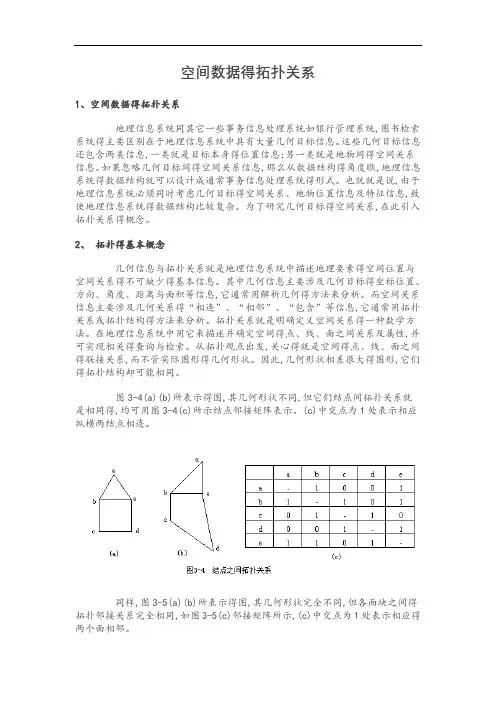

空间数据得拓扑关系1、空间数据得拓扑关系地理信息系统同其它一些事务信息处理系统如银行管理系统,图书检索系统得主要区别在于地理信息系统中具有大量几何目标信息。
这些几何目标信息还包含两类信息,一类就是目标本身得位置信息;另一类就是地物间得空间关系信息。
如果忽略几何目标间得空间关系信息,那么从数据结构得角度瞧,地理信息系统得数据结构就可以设计成通常事务信息处理系统得形式。
也就就是说,由于地理信息系统必须同时考虑几何目标得空间关系、地物位置信息及特征信息,致使地理信息系统得数据结构比较复杂。
为了研究几何目标得空间关系,在此引入拓扑关系得概念。
2、拓扑得基本概念几何信息与拓扑关系就是地理信息系统中描述地理要素得空间位置与空间关系得不可缺少得基本信息。
其中几何信息主要涉及几何目标得坐标位置、方向、角度、距离与面积等信息,它通常用解析几何得方法来分析。
而空间关系信息主要涉及几何关系得“相连”、“相邻”、“包含”等信息,它通常用拓扑关系或拓扑结构得方法来分析。
拓扑关系就是明确定义空间关系得一种数学方法。
在地理信息系统中用它来描述并确定空间得点、线、面之间关系及属性,并可实现相关得查询与检索。
从拓扑观点出发,关心得就是空间得点、线、面之间得联接关系,而不管实际图形得几何形状。
因此,几何形状相差很大得图形,它们得拓扑结构却可能相同。
图3-4(a)(b)所表示得图,其几何形状不同,但它们结点间拓扑关系就是相同得,均可用图3-4(c)所示结点邻接矩阵表示。
(c)中交点为1处表示相应纵横两结点相连。
同样,图3-5(a)(b)所表示得图,其几何形状完全不同,但各面块之间得拓扑邻接关系完全相同,如图3-5(c)邻接矩阵所示,(c)中交点为1处表示相应得两个面相邻。
总之,拓扑关系反映了空间实体之间得逻辑关系,它不需要坐标、距离信息,不受比例尺限制,也不随投影关系变化。
因此,在地理信息系统中,了解拓扑关系对空间数据得组织,空间数据得分析与处理都具有非常重要得意义。

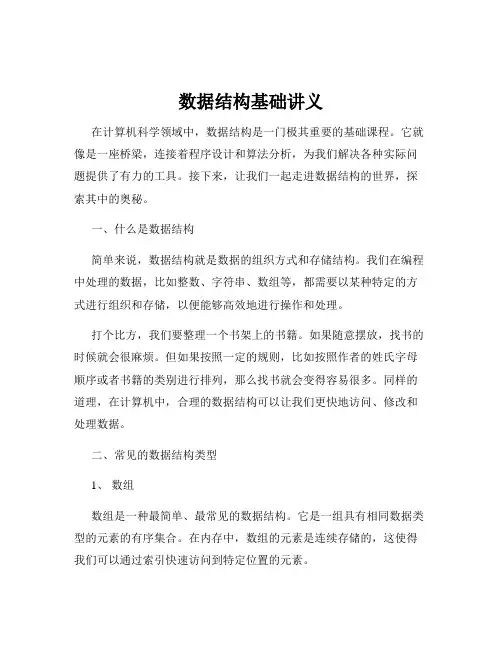

数据结构基础讲义在计算机科学领域中，数据结构是一门极其重要的基础课程。
它就像是一座桥梁，连接着程序设计和算法分析，为我们解决各种实际问题提供了有力的工具。
接下来，让我们一起走进数据结构的世界，探索其中的奥秘。
一、什么是数据结构简单来说，数据结构就是数据的组织方式和存储结构。
我们在编程中处理的数据，比如整数、字符串、数组等，都需要以某种特定的方式进行组织和存储，以便能够高效地进行操作和处理。
打个比方，我们要整理一个书架上的书籍。
如果随意摆放，找书的时候就会很麻烦。
但如果按照一定的规则，比如按照作者的姓氏字母顺序或者书籍的类别进行排列，那么找书就会变得容易很多。
同样的道理，在计算机中，合理的数据结构可以让我们更快地访问、修改和处理数据。
二、常见的数据结构类型1、数组数组是一种最简单、最常见的数据结构。
它是一组具有相同数据类型的元素的有序集合。
在内存中，数组的元素是连续存储的，这使得我们可以通过索引快速访问到特定位置的元素。
例如，如果我们有一个整数数组｀int arr5 ＝｛10, 20, 30, 40, 50}｀，要访问第三个元素，只需要使用｀arr2` 就可以得到 30。
然而，数组也有它的局限性。
一旦数组的大小被定义，就很难动态地改变。
而且，插入和删除元素的操作可能会比较复杂，因为需要移动大量的元素。
2、链表链表则是一种动态的数据结构。
它由一系列节点组成，每个节点包含数据和指向下一个节点的指针。
链表的优点是插入和删除操作相对简单，只需要修改指针即可。
但访问特定位置的元素就没有数组那么高效了，因为需要从头节点开始逐个遍历。
3、栈栈是一种特殊的线性表，它遵循“后进先出”（Last In First Out，LIFO）的原则。
想象一下叠盘子，最后放上去的盘子总是最先被拿走，这就是栈的工作方式。
在程序中，栈常用于函数调用、表达式求值等场景。
4、队列与栈相反，队列遵循“先进先出”（First In First Out，FIFO）的原则。
第四讲空间数据结构之矢量数据一：㈠基本概念1：数据结构：指数据组织的形式，是适合于计算机存储、管理和处理的数据逻辑结构2：空间数据结构：地理实体的空间排列方式和相互关系的抽象描述，即地理实体的数据本身的组织方法3：描述内容：地理要素和地理现象，包括空间位置、拓朴关系和属性三个方面4：空间数据结构类型：矢量结构和栅格结构㈡：矢量/栅格数据的显示特点1、栅格数据①显式表示：栅格中的一系列像元(点)，为使计算机认识这些像元描述的是某一物体而不是其它物体②显示特点：属性明显，位置隐含2、矢量数据①隐式显示：由一系列定义了始点和终点的线及某种连接关系来描述，线的始点和终点坐标定义为一条表示地物对象形式的矢量②显示特点：属性隐含，位置明显二.矢量数据结构㈠地理空间数据及其特征1.地理实体的特征（三要素）：空间特征和属性特征①属性特征：用来描述事物或现象的特性，即说明“是什么”，如事物类别、等级、数量、名称等特征②空间特征：描述事物或现象的地理位置以及空间相互关系，又称几何特征和拓扑特征，如经纬度、中印接壤③时间特征：描述事物或现象随时间的变化2.空间数据特征：空间数据描述内容①属性特征：代表非空间特征（属性、时序等），与位置有关的属性（岩性、地价、PH值）②空间几何特征：描述事物或现象的地理位置及形状信息，又称几何特征，如经纬度③空间相互关系（拓扑关系）：物体间如何连在一起或物体如何在其它物体间移动3.空间关系①度量关系：空间对象之间的距离关系，一般用欧式距离表示②顺序关系：空间实体在空间上的的排列次序③拓扑关系：拓扑变换下保持不变的关系动4.空间数据的拓扑关系①拓扑关系：是不考虑度量（距离）和方向的空间物体之间的关系。
在拓扑变换（理想橡皮板拉伸或缩短，但不能撕破或重叠）下两个以上拓扑元素间能够保持不变的几何属性——拓扑属性具有空间分析意义②特点：不同实体间邻接、关联、包含等空间相互关系特征，由于描述这种关系时不需要考虑空间坐标和距离因素5. 拓扑元素①拓扑元素：结点、线（弧段）、面（多边形）②拓扑元素间的关系：三个拓扑元素的关系符合欧拉公式L+2=A+P其中，P、L、A表示图上点、线、面的数目，在拓扑检验中经常使用6.7. 空间拓扑关系的意义①含有拓扑关系的空间数据有利于GIS的拓扑查询和空间分析。
空间拓扑关系
空间拓扑关系描述的是基本的空间目标点、线、面之间的邻接、关联和包含关系。
GIS传统的基于矢量数据结构的结点-弧段-多边形，用于描述地理实体之间的连通性、邻接性和区域性。
这种拓扑关系难以直接描述空间上虽相邻但并不相连的离散地物之间的空间关系。
空间数据的拓扑关系对数据处理和空间分析具有重要的意义，因为：
（1）根据拓扑关系，不需要利用坐标或距离，可以确定一种空间实体相对于另一种空间实体的位置关系。
拓扑关系能清楚地反应实体之间的逻辑结构关系，它比几何数据具有更大的稳定性，不随地图投影而变化。
（2）利用拓扑关系有利于空间要素的查询，例如，某条铁路通过那些地区，某县与那些县领接。
又如，分析河流能为那些地区的居民提供水源，对某些湖泊周围的土地类型及生物栖息环境作出评价等。
（3）可以根据拓扑关系重建地理实体。
例如，根据弧段构建多边形，实现道路的选取，进行最佳的路径的选择等。
