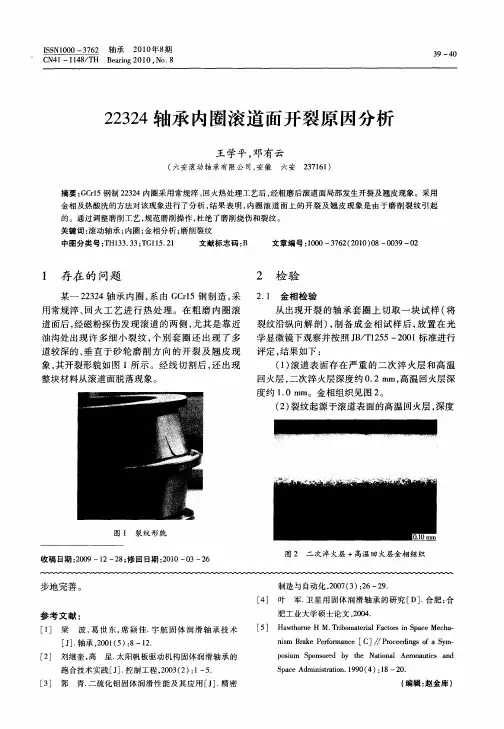

22324轴承内圈滚道面开裂原因分析

滚动轴承内圈故障特征
滚动轴承内圈的故障特征可能包括：
1. 轴承内圈出现裂纹，这可能是由于装配过盈量太大，配合不当，受到较大的冲击载荷，或者制造质量不良，轴承材料内部有缺陷。

2. 轴承内圈的金属剥落，这可能是由于冲击力或交变载荷使滚道和滚动体产生疲劳剥落，内外圈安装歪斜造成过载，间隙调整过紧，配合面间有铁屑或硬质杂物，或者选型不当。

3. 轴承内圈的表面出现点蚀麻坑，这可能是由于油液黏度过低，抗极压能力低，或者超载。

4. 轴承内圈咬死，这可能是由于严重发热造成局部高温。

5. 轴承内圈磨损，这可能是由于润滑不良，超载、超速，装配不良、间隙调整过紧，或者轴承制造质量不高。

以上信息仅供参考，具体故障特征及可能的原因和解决方案需要根据实际情况进行判断。

如遇到相关问题，建议寻求专业人员的帮助。

滚动轴承零件常见的淬火裂纹分析与预防淬回火是使轴承零件提高硬度、强度，获得满意综合力学性能的关键工艺。

淬火裂纹是轴承零件在实际生产过程中最常见、最严重的缺陷种类之一。

影响淬火裂纹形成的因素众多，轴承零件淬火裂纹的宏观形态也各不相同。

掌握各种影响因素的作用，了解轴承零件淬火裂纹形貌规律，对防止淬火裂纹的发生、提高成品率具有重要意义。

医院成立监督小组，对门诊相关部门特别是重点科室的各个环节进行专项监督检查，对督查中发现问题及时纠正；对新发投诉，督促和帮助科室落实整改，跟踪投诉解决情况，并纳入考核。

一、轴承零件淬火裂纹产生的主要原因及应对措施1. 轴承零件引起淬火裂纹的主要原因轴承零件在淬火过程中由于所产生的内应力大于材料断裂强度而产生的脆性开裂，称为淬火裂纹。

内应力包含组织转变应力和淬火冷却热应力，是造成淬火裂纹的本质因素。

结合轴承零件生产实际，引起淬火裂纹的原因较复杂，归纳起来包括材料冶金缺陷（严重的非金属夹杂物、缩孔残余、发纹、严重的碳化物偏析等）、零件结构缺陷（零件壁厚差大、油沟和尖锐棱角等）、淬火前工序间缺陷（锻造过烧、冷冲成形应力过大、较深的车刀痕等）和淬火工艺不良（淬火温度过高、冷却不良、表面脱碳、淬火返修工艺不当）等。

2. 轴承零件淬火裂纹的形貌特点及分析方法轴承零件淬火裂纹形状很不规则，有的沿横向，有的沿纵向，有的在零件表面呈“S”形或“Y”形，还有的呈龟裂网状。

淬火裂纹的深浅也各不相同，但深度远大于磨削烧伤裂纹。

观察淬火裂纹断口可以发现断口面往往有油污、水渍及回火色存在，未污染的断口面则是干净的细瓷状。

用金相显微镜观察，裂纹呈撕裂状扩展，尾部尖细，一般沿晶界分布。

淬火裂纹与锻造裂纹和原材料裂纹主要区别是裂纹两侧无脱碳现象。

对于轴承零件的淬火裂纹，除上述共性外，还有各自本身特点，举例如下：（1）材料冶金缺陷沿轧制方向分布，因此，由于组织疏松和显微孔隙造成的淬火裂纹热酸洗后在套圈、滚子端面和钢球两级呈点状或短线状分布，发纹和严重的碳化物偏析多在零件表面沿轴向分布。

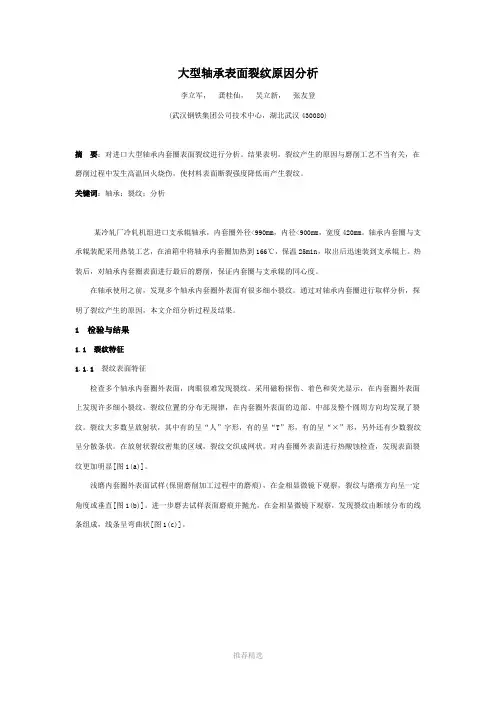

大型轴承表面裂纹原因分析李立军，龚桂仙，吴立新，张友登(武汉钢铁集团公司技术中心，湖北武汉430080)摘要：对进口大型轴承内套圈表面裂纹进行分析。

结果表明，裂纹产生的原因与磨削工艺不当有关，在磨削过程中发生高温回火烧伤，使材料表面断裂强度降低而产生裂纹。

关键词：轴承；裂纹；分析某冷轧厂冷轧机组进口支承辊轴承，内套圈外径<990mm，内径<900mm，宽度420mm。

轴承内套圈与支承辊装配采用热装工艺，在油箱中将轴承内套圈加热到166℃，保温25min，取出后迅速装到支承辊上。

热装后，对轴承内套圈表面进行最后的磨削，保证内套圈与支承辊的同心度。

在轴承使用之前，发现多个轴承内套圈外表面有很多细小裂纹。

通过对轴承内套圈进行取样分析，探明了裂纹产生的原因，本文介绍分析过程及结果。

1 检验与结果1.1 裂纹特征1.1.1裂纹表面特征检查多个轴承内套圈外表面，肉眼很难发现裂纹。

采用磁粉探伤、着色和荧光显示，在内套圈外表面上发现许多细小裂纹，裂纹位置的分布无规律，在内套圈外表面的边部、中部及整个圆周方向均发现了裂纹。

裂纹大多数呈放射状，其中有的呈“人”字形，有的呈“T”形，有的呈“×”形，另外还有少数裂纹呈分散条状。

在放射状裂纹密集的区域，裂纹交织成网状。

对内套圈外表面进行热酸蚀检查，发现表面裂纹更加明显[图1(a)]。

浅磨内套圈外表面试样(保留磨削加工过程中的磨痕)，在金相显微镜下观察，裂纹与磨痕方向呈一定角度或垂直[图1(b)]。

进一步磨去试样表面磨痕并抛光，在金相显微镜下观察，发现裂纹由断续分布的线条组成，线条呈弯曲状[图1(c)]。

(a)热酸蚀后； (b)浅磨后； (c)抛光后图1 裂纹表面特征1.1.2裂纹截面特征选取内套圈截面试样进行观察，发现裂纹仅分布于外表层，未出现在内部和内表层。

在金相显微镜下观察有裂纹截面试样，裂纹垂直于表面而向内扩展，并从表面至内部由粗到细而逐渐消逝[图2(a)]。

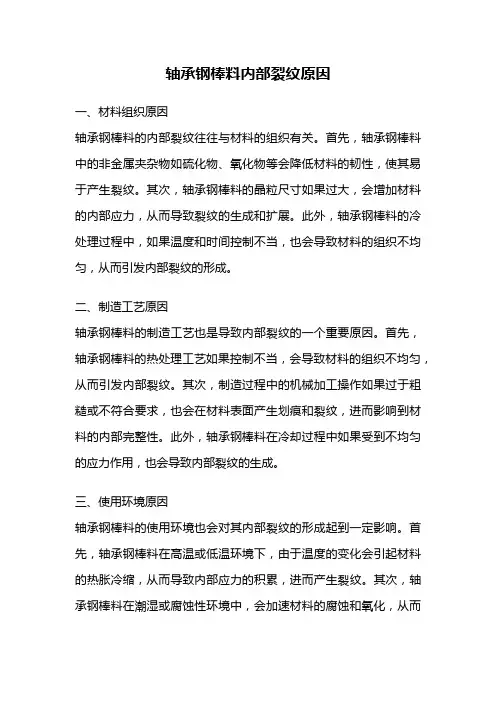

轴承钢棒料内部裂纹原因一、材料组织原因轴承钢棒料的内部裂纹往往与材料的组织有关。

首先，轴承钢棒料中的非金属夹杂物如硫化物、氧化物等会降低材料的韧性，使其易于产生裂纹。

其次，轴承钢棒料的晶粒尺寸如果过大，会增加材料的内部应力，从而导致裂纹的生成和扩展。

此外，轴承钢棒料的冷处理过程中，如果温度和时间控制不当，也会导致材料的组织不均匀，从而引发内部裂纹的形成。

二、制造工艺原因轴承钢棒料的制造工艺也是导致内部裂纹的一个重要原因。

首先，轴承钢棒料的热处理工艺如果控制不当，会导致材料的组织不均匀，从而引发内部裂纹。

其次，制造过程中的机械加工操作如果过于粗糙或不符合要求，也会在材料表面产生划痕和裂纹，进而影响到材料的内部完整性。

此外，轴承钢棒料在冷却过程中如果受到不均匀的应力作用，也会导致内部裂纹的生成。

三、使用环境原因轴承钢棒料的使用环境也会对其内部裂纹的形成起到一定影响。

首先，轴承钢棒料在高温或低温环境下，由于温度的变化会引起材料的热胀冷缩，从而导致内部应力的积累，进而产生裂纹。

其次，轴承钢棒料在潮湿或腐蚀性环境中，会加速材料的腐蚀和氧化，从而削弱材料的强度和韧性，导致内部裂纹的生成和扩展。

此外，轴承钢棒料在使用过程中如果受到过大的载荷或振动，也会引起材料的应力集中，进而导致内部裂纹的形成。

针对轴承钢棒料内部裂纹的原因，我们可以采取一些措施来预防和控制。

首先，在材料的选型过程中，应选择具有良好韧性和均匀组织的轴承钢棒料，以减少内部裂纹的发生。

其次，在制造过程中，应严格控制材料的热处理工艺和机械加工操作，确保材料表面的完整性和内部的均匀性。

此外，对于使用环境的要求，应选择适当的轴承钢棒料，并采取防腐蚀和防振动措施，以延长材料的使用寿命。

轴承钢棒料内部裂纹的原因主要包括材料组织、制造工艺和使用环境等方面。

了解并控制这些原因，可以有效预防和减少轴承钢棒料的内部裂纹问题的发生，提高材料的质量和可靠性。

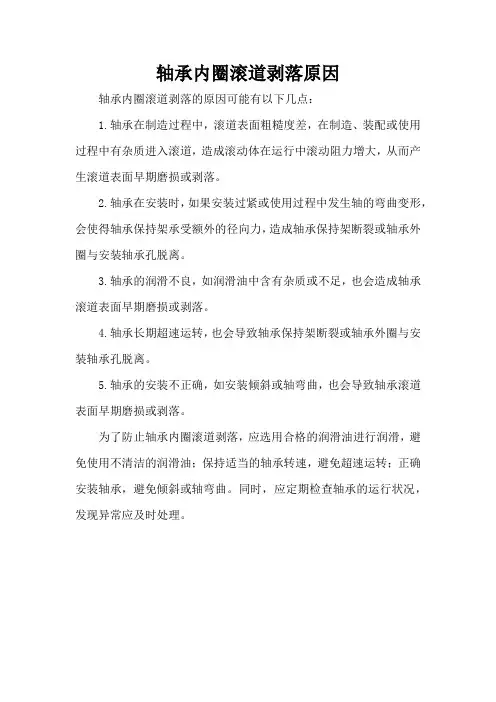

轴承内圈滚道剥落原因
轴承内圈滚道剥落的原因可能有以下几点：
1.轴承在制造过程中，滚道表面粗糙度差，在制造、装配或使用过程中有杂质进入滚道，造成滚动体在运行中滚动阻力增大，从而产生滚道表面早期磨损或剥落。

2.轴承在安装时，如果安装过紧或使用过程中发生轴的弯曲变形，会使得轴承保持架承受额外的径向力，造成轴承保持架断裂或轴承外圈与安装轴承孔脱离。

3.轴承的润滑不良，如润滑油中含有杂质或不足，也会造成轴承滚道表面早期磨损或剥落。

4.轴承长期超速运转，也会导致轴承保持架断裂或轴承外圈与安装轴承孔脱离。

5.轴承的安装不正确，如安装倾斜或轴弯曲，也会导致轴承滚道表面早期磨损或剥落。

为了防止轴承内圈滚道剥落，应选用合格的润滑油进行润滑，避免使用不清洁的润滑油；保持适当的轴承转速，避免超速运转；正确安装轴承，避免倾斜或轴弯曲。

同时，应定期检查轴承的运行状况，发现异常应及时处理。

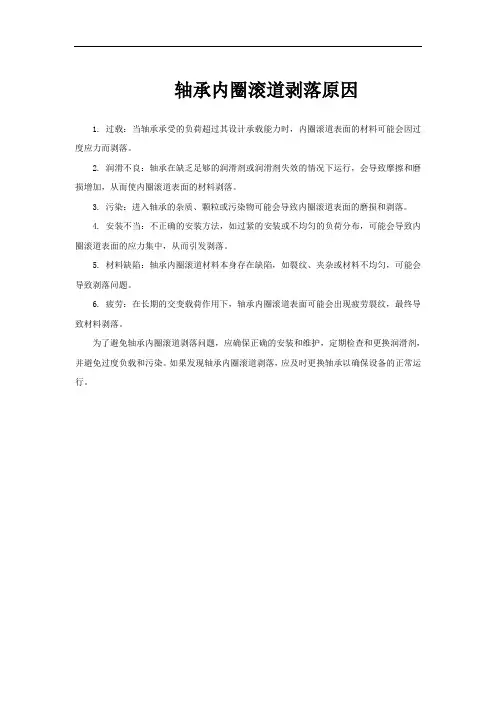

轴承内圈滚道剥落原因
1. 过载：当轴承承受的负荷超过其设计承载能力时，内圈滚道表面的材料可能会因过度应力而剥落。

2. 润滑不良：轴承在缺乏足够的润滑剂或润滑剂失效的情况下运行，会导致摩擦和磨损增加，从而使内圈滚道表面的材料剥落。

3. 污染：进入轴承的杂质、颗粒或污染物可能会导致内圈滚道表面的磨损和剥落。

4. 安装不当：不正确的安装方法，如过紧的安装或不均匀的负荷分布，可能会导致内圈滚道表面的应力集中，从而引发剥落。

5. 材料缺陷：轴承内圈滚道材料本身存在缺陷，如裂纹、夹杂或材料不均匀，可能会导致剥落问题。

6. 疲劳：在长期的交变载荷作用下，轴承内圈滚道表面可能会出现疲劳裂纹，最终导致材料剥落。

为了避免轴承内圈滚道剥落问题，应确保正确的安装和维护，定期检查和更换润滑剂，并避免过度负载和污染。

如果发现轴承内圈滚道剥落，应及时更换轴承以确保设备的正常运行。

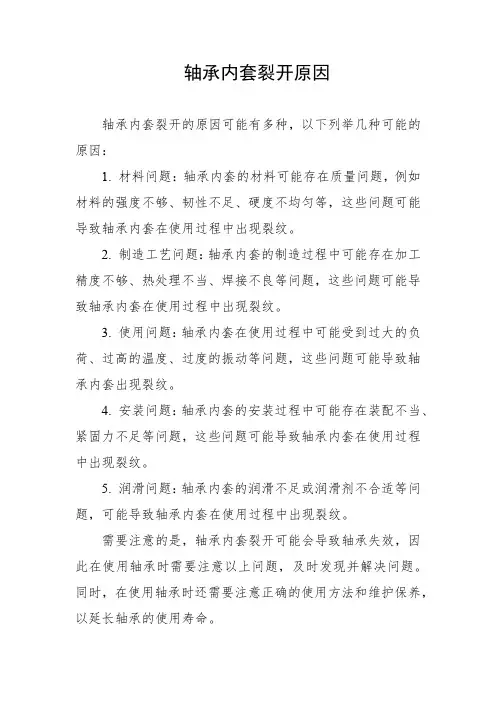

轴承内套裂开原因
轴承内套裂开的原因可能有多种，以下列举几种可能的原因：
1. 材料问题：轴承内套的材料可能存在质量问题，例如材料的强度不够、韧性不足、硬度不均匀等，这些问题可能导致轴承内套在使用过程中出现裂纹。

2. 制造工艺问题：轴承内套的制造过程中可能存在加工精度不够、热处理不当、焊接不良等问题，这些问题可能导致轴承内套在使用过程中出现裂纹。

3. 使用问题：轴承内套在使用过程中可能受到过大的负荷、过高的温度、过度的振动等问题，这些问题可能导致轴承内套出现裂纹。

4. 安装问题：轴承内套的安装过程中可能存在装配不当、紧固力不足等问题，这些问题可能导致轴承内套在使用过程中出现裂纹。

5. 润滑问题：轴承内套的润滑不足或润滑剂不合适等问题，可能导致轴承内套在使用过程中出现裂纹。

需要注意的是，轴承内套裂开可能会导致轴承失效，因此在使用轴承时需要注意以上问题，及时发现并解决问题。

同时，在使用轴承时还需要注意正确的使用方法和维护保养，以延长轴承的使用寿命。

【故障分析】轴承断裂原因以及解决措施
轴承断裂：
轴承过高的载荷会可能引起轴承零件断裂。

磨削、热处理和装配不当都会引起残余应力，工作时热应力过大也会引起轴承零件断裂。

另外，装配方法、装配工艺不当，也可能造成轴承套圈挡边和滚子倒角处掉块。

轴承断裂原因：
1、原材料质量问题，其夹杂、疏松、脆性元素或碳化物液析、加工没有消除或改善网状、带状、不匀偏聚等缺陷，都会引起应力集中，削弱套圈强度，最终成为裂纹源。

2、磨削工序有裂纹出现
3、热处理不当
轴承断裂解决措施：
1、预防措施，尽量采购质量稳定材料源，加强入库检查。

2、加强对磨削工序的监控，成品不允许存在磨削烧伤和裂纹，尤其是内圈改锥度的配合面上，较为容易出现的烧伤问题。

套圈若酸洗后也需要剔出烧伤产品，对于已经严重烧伤的及时应予报废，不允许烧伤部件进入装配工序。

3、测定淬火油的成分和性能，以解决中大型轴承套圈存在软点的缺陷，必要时预以更换，或以快速淬火油替代，以增强淬透能力。

回火工艺。

必要时在套圈粗磨后，对易断裂的轴承部件二次回火，稳定轴承套圈组织和尺寸，减小磨削应力，并且提高磨削变质层性能。

轴承断裂分析滚动轴承是旋转机械中的重要零件。

滚动轴承由于摩擦系数小，启动阻力小及对润滑剂粘度敏感性低，运动精度高，成本低等优点，而且它正标准化，选用润滑、维护都很方便，因此在一般机械中应用极为广泛。

但是它同时也具有承受冲击能力差，滚动体上载荷分布不均匀等缺点，因此在机械生产中常会出现轴承的磨损、刮伤、胶合，产生噪声，甚至整个轴承烧伤等现象。

这将影响到整个企业的正常生产工作，严重时可能会带来巨大的经济损失。

因此分析滚动轴承的失效原因及寻找有效的预防措施就显得尤为重要。

滚动轴承的失效类型大致有 6种，分别是轴承的疲劳剥落、轴承的磨损失效、塑性变形、保持架破坏、轴承刮伤和轴承断裂。

下文主要对轴承的疲劳剥落和磨损失效进行详细描述。

疲劳剥落是轴承失效的主要形式，当出现疲劳失效后，会造成较强烈的振动、噪声和发热现象。

产生的原因是因为轴承的内外滚道和滚动体表面在正常工作状态下，既承受载荷又产生相对滚动，同时轴承又受到轴径向载荷，在周期性的交变载荷作用下，产生交变应力，且循环次数变多，达到一定数值后，轴承表面会出现与滑动方向垂直的疲劳裂纹，裂纹会受到应力作用和润滑油的侵蚀。

当裂纹向轴承衬和衬背结合面扩展后，造成轴承衬材料的剥落。

由于产生的剥落周边不规则，剥落面的逐渐扩大，进而往往向深层扩展。

深层剥落是接触疲劳失效的疲劳源。

有时候还会产生二次受损。

轴承的滚道和滚动体之间相对运动产生摩擦导致其表面金属不断磨损而产生失效称为磨损失效。

粘着磨损和磨料磨损是滚动轴承常见的磨损失效主要形式。

粘着磨损是因为两个配合面上局部应力很高，使之产生严重的塑性变形，并产生牢固的粘合或焊合。

而当摩擦副。

轴承内圈裂纹原因轴承内圈的裂纹可能有多种原因，下面是一些常见的原因：1.轴承装配不当：如果轴承在安装过程中过度挤压、敲击或不正确地安装，可能会导致内圈出现裂纹。

2.轴承负荷过高：如果轴承承受的负荷超过了其承载能力，内圈可能会发生裂纹。

这可能是由于过度负荷、冲击负荷或振动负荷等原因造成的。

3.轴的对中问题：轴与轴承座之间的对中问题可能导致内圈裂纹的产生。

如果轴与轴承座之间的对中误差过大，会导致轴承在运转过程中受到不均匀的应力分布，从而导致内圈裂纹。

4.轴承材料质量问题：轴承内圈的裂纹也可能与轴承材料的质量问题有关。

如果轴承的材料含有缺陷或者制造过程中出现了问题，可能导致内圈发生裂纹。

5.温度问题：如果轴承长时间处于过高或过低的温度下，可能会引起内圈裂纹。

温度变化会导致轴承材料的膨胀和收缩，从而产生应力，最终导致内圈裂纹的形成。

6.使用环境问题：如果轴承在腐蚀性、尘土多或湿润的环境下使用，可能会加速内圈的磨损和腐蚀，最终导致裂纹的产生。

为了减少轴承内圈裂纹的发生，可以遵循以下几点建议：1.在安装轴承时，采用正确的安装方法，确保轴承与座孔之间的间隙适当，并保持轴承的平行度和同心度。

2.在负荷设计和选择轴承时，要了解并充分考虑轴承的额定负荷和额定寿命，确保负荷不会超过轴承的承载能力。

3.定期检查和保养轴承，包括清洁轴承周围的环境，避免轴承长时间暴露在腐蚀性、尘土多或湿润的环境中。

4.在运行轴承时，控制好轴承所处的温度范围，在温度变化较大的情况下要注意轴承的热膨胀和收缩对内圈的影响。

5.对于高速运转的轴承，应注意降低振动和冲击，以减小内圈受到的应力。

总之，轴承内圈裂纹可能由多种原因引起，合理的装配、适当的负荷、良好的轴承材料和使用环境以及定期检查和保养都是减少裂纹发生的关键所在。

滚动轴承常见故障及其原因分析
滚动轴承的常见故障可以分为以下几类：疲劳断裂、润滑不良、过度磨损和数值计算错误。

接下来我们逐一进行分析。

1. 疲劳断裂
疲劳断裂是滚动轴承最常见的故障之一。

其主要原因是轴承的
使用寿命已经达到，力学应力集中作用于轴承滚动路径的表面，导
致金属的疲劳断裂。

这种故障的表现是滚动轴承表面的小裂纹开始
出现，若不及时修理，则最终导致滚动轴承的失效。

2. 润滑不良
轴承在工作时需要充分的润滑，否则会产生润滑不良的故障。

这种情况通常出现在润滑脂或润滑油的添加不足或质量不好的情况下。

润滑不良会导致滚动轴承磨损加剧，最终导致滚珠或滚道表面
的磨损或划痕，加速滚动轴承的失效。

3. 过度磨损
过度磨损是因为轴承的质量不佳或使用条件恶劣而引起的。

在
这种情况下，滚动轴承的表面会磨损加剧，从而大大降低滚动轴承
的寿命。

过度磨损通常是由于轴承没有充分的润滑或者轴承的承载
力超过了轴承的设计载荷而导致的。

4. 数值计算错误
在轴承设计和模拟中，数值计算错误也是导致轴承故障的原因
之一。

在轴承设计和模拟时，如果使用的数值计算方法不正确，则
很容易导致轴承失效。

例如，当计算滚珠轴承的承载能力时，如果
数值计算方法不准确，则最终计算出的承载能力与实际承载能力不匹配，导致轴承失效。

综上所述，滚动轴承的故障主要表现为疲劳断裂、润滑不良、过度磨损和数值计算错误。

为了避免轴承故障的发生，在设计和选择轴承时，应选择适当的材料和润滑方式，并遵循正确的设计和模拟方法，以确保轴承稳定可靠的工作。

轴承钢棒料内部裂纹原因
轴承钢棒料内部裂纹的原因可能有以下几个方面：
1. 冶炼工艺问题：轴承钢的熔炼和铸造过程中，如果温度、压力、流动速度等参数控制不当，或者杂质含量超标，会造成材料内部结构的不均匀，从而导致裂纹的产生。

2. 加热处理问题：轴承钢需要进行热处理，包括淬火和回火。

如果加热温度、保温时间、冷却速度等操作不当，会导致加工应力积聚，造成裂纹的形成。

3. 锻造过程问题：轴承钢在锻造过程中，如果温度不均匀或压力不稳定，会造成材料内部的应力集中，导致裂纹的产生。

4. 材料本身问题：一些轴承钢的品质问题，如含有太多的氧化物、硫化物、夹杂物等，会降低材料的韧性和延展性，使得材料容易发生裂纹。

5. 制造工艺问题：在轴承钢的加工过程中，如果刀具磨损严重或者刀具不锋利，会导致加工时产生过多的热量和应力，从而造成裂纹的形成。

综上所述，轴承钢棒料内部裂纹的产生与工艺参数控制、材料质量和制造工艺等方面均有关系。

为了减少轴承钢棒料内部裂纹的发生，需要严格控制各个环节的质量，并加强工艺参数的调整和刀具的维护。

轴承滚道剥落原因
轴承滚道剥落的原因有多种，包括：
1.轴承滚动体与内外圈滚道面上均承受周期性脉动载荷的作用，从而产生周期性变化的接触应力，当应力达到一定数值后，在滚动体和滚道面上会产生疲劳脱落。

2.轴承负荷过大，使疲劳加剧。

3.轴承安装不正确，轴弯曲也会产生滚道剥落现象。

4.轴承滚道的疲劳剥落会降低轴的运转精度,使机构发生震动和噪音。

5.轴承润滑不当或不足，轴承磨损加快，又加之温升过快过高，均会导致轴承剥落。

6.密封不足，有异物侵入，哪怕仅一粒沙子，也会给轴承带来巨大的磨损。

7.有液体侵入，导致锈蚀。

为解决轴承滚道剥落问题，可以采取以下措施：
1.正确的安装轴承。

2.降低轴承负荷（或更换符合运转负荷的轴承）。

3.定期清洗轴承零件，使用干净润滑脂。

4.更换轴承。

止匕外，还应考虑使用环境是否污染、密封是否得当、是否有必要增加密封等。
