高速计数器控制指令

[整理]s7-200高速计数器详细解说s7-200高速计数器详细解说1.高速计数器指令普通计数器受CPU扫描速度的影响，是按照顺序扫描的方式进行工作。

在没个扫描周期中，对计数脉冲只能进行一次累加;对于脉冲信号的频率比PLC的扫描频率高时，如果仍采用普通计数器进行累加，必然会丢失很对输入脉冲信号。

在PLC 中，对比扫描频率高的输入信号的计数可也使用高速计数器指令来实现。

在S7-200的CPU22X中，高速计数器数量及其地址编号表如下CPU类型 CPU221 CPU222 CPU224 CPU226 高速计数器数量 4 6 高速计数器编号 HC0,HC3~HC5 HC0~HC51(高速计数器指令高速计数器的指令包括:定义高速计数器指令HDEF 和执行高速计数指令HSC，如表HDEF HSC(1) 定义高速计数器指令HDEFHDE指令功能是为某个要使用的高速计数器选定一种工作模式。

每个高速计数器在使用前，都要用HDEF指令来定义工作模式，并且只能用一次。

它有两个输入端:HSC为要使用的高速计数器编号，数据类型为字节型，数据范围为0~5的常数，分别对应HC0~HC5;MOCE为高速计数的工作模式，数据类型为字节型，数据范围为0~11的常数，分别对应12种工作模式。

当准许输入使能EN有效时，为指定的高速计数器HSC 定义工作模式MODE。

(2)执行高速计数指令HSCHSC指令功能功能是根据与高速计数器相关的特殊继电器确定在控制方式和工作状态，使高速计数器的设置生效，按照指令的工作模式的工作模式执行计数操作。

它有一个数据输入端N:N为高速计数器的编号，数据类型的字型，数据范围为0~5的常数，分别对应高速计数器HC0~HC5.当准许输入EN使能有效时，启动N号高速计数器工作。

2(高速计数器的输入端高速计数器的输入端不像普通输入端那样有用户定义，而是由系统指定的输入点输入信号，每个高速计数器对它所支持的脉冲输入端，方向控制，复位和启动都有专用的输入点，通过比较或中断完成预定的操作。

高速计数器计数器输入／输出操作数数据类型N常数（0,1,2,3,4或5）字内存范围错误S7-200 CPU指令支持SIMATIC／国际助记符数据范围CPU内存中的指令大小编址内存高速计数器（HSC）指令根据HSC特殊内存位的状态配置和控制高速计数器。

参数N指定高速计数器的号码。

高速计数器最多可配置为十二种不同的操作模式。

每台计数器在功能受支持的位置有专用时钟、方向控制、复原和起始输入。

对于双相计数器，两个时钟均可按最高速度运行。

在正交模式中，您可以选择一倍\（1x）或四倍（4x）的最高计数速率。

所有的计数器按最高速率运行，而不会相互干扰。

注释：CPU 221和CPU 222支持4台高速计数器 (HSC0、HSC3、HSC4、HSC5)CPU 221和CPU 222不支持HSC1和HSC2CPU 224、CPU224XP、CPU 226支持6台高速计数器 (HSC0至HSC5)您可以为每台高速计数器使用一条"高速计数器定义"指令。

文档光盘中"提示与技巧"中的第4条提示和第29条提示提供使用高速计数器的程序。

设置ENO = 0的错误条件：0001 HSC在HDEF之前0005 HSC/PLS同步程序举例LAD FBDSTL NETWORK 1 // 主程序// 首次扫描时，调用SBR_0LD SM0.1CALL SBR_0NETWORK 1 // 子程序0开始// 配置HSC1LD SM0.1 // 首次扫描时MOVB 16#F8 SMB47 // 配置HSC1：// - 启用计数器// - 写入新当前值// - 写入新预设值// - 将初始方向设为向上计数// - 选择现用水平高的起始和复原输入// - 选择4x模式HDEF 1 11 // 将HSC1配置为正交模式，// 具有复原和起始输入功能MOVD +0 SMD48 // 清除HSC1的当前值MOVD +50 SMD52 // 将HSC1预设值设为50ATCH INT_0 13 // HSC1当前值 = 预设值（事件13）// 附加在中断例行程序INT_0上ENI// 全局中断启用HSC 1 // 程序HSC1NETWORK 1 // 中断0开始LD SM0.0MOVD +0 SMD48 // 清除HSC1的当前值MOVB 16#C0 SMB47 // 选择仅写入一个新当前值，// 使HSC1保持启用状态HSC 1 // 程序HSC1另请参阅：识别高速计数器指令HSC向导HDEF指令。

s7200高速计数器控制三段速度
要实现S7200高速计数器控制三段速度，可以通过以下步骤
操作：
1. 首先，配置S7200高速计数器的参数。

设置计数器的计数
模式为速度控制模式，并选择合适的输入通道和计数方向。

2. 接下来，编程控制三段速度。

可以使用S7-200 PLC的编程
软件，如STEP 7-Micro/WIN，编写逻辑程序。

根据实际需求，可以使用计时器和计数器指令实现三段速度控制。

3. 定义三个速度段。

根据所需的速度，将计时器和计数器结合起来，使计数器在不同速度段下自动计数。

4. 编写控制逻辑。

使用比较指令来对计数器的值进行比较，根据比较结果控制输出信号的状态，从而控制执行器或驱动器的速度。

5. 进行测试和调试。

将编写好的程序下载到S7200 PLC中，
连接输入信号和输出设备，通过实际操作来测试和调试程序。

通过观察输出设备的状态，检查速度控制是否按预期进行。

需要注意的是，具体的编程方式和逻辑根据实际应用的要求有所不同，以上仅为一般性的步骤和思路，具体的实现请根据实际需求进行调整和优化。

5.3 高速计数器前面讲的计数器指令的计数速度受扫描周期的影响，对比CPU扫描频率高的脉冲输入，就不能满足控制要求了。

高速计数器HSC用来累计比PLC扫描频率高得多的脉冲输入，利用产生的中断事件完成预定的操作。

一、高速计数器介绍S7-200系列PLC设计了高速计数功能（HSC），其计数自动进行不受扫描周期的影响，最高计数频率取决于CPU的类型，CPU22x系列最高计数频率为30KHz。

高速计数器在程序中使用时的地址编号用HC n来表示（在非正式程序中有时用HSC n），HC （HSC）表示编程元件名称为高速计数器，n为编号。

表5-3 高速计数器的数量与编号表1．高速计数器输入端的连接每个高速计数器对它所支持的时钟、方向控制、复位和启动都有专用的输入点，通过中断控制完成预定的操作。

每个高速计数器专用输入点如表5-4所示。

注意：同一个输入端不能用于两种不同的功能。

但是高速计数器当前模式未使用的输入端均可用于其他用途，如作为中断输入端或作为数字量输入端。

每个高速计数器的3种中断的优先级由高到低，各个高速计数器引起的中断事件如表5-5所示。

S7-200系列PLC高速计数器HSC0～HSC5可以分别定义为四种工作类型：带有内部方向控制的单相计数器；带有外部方向控制的单相计数器；带有增/减计数脉冲输入的双相计数器；A/B相正交计数器。

根据有无复位输入和启动输入，每种高速计数器类型可以设定为三种工作状态：无复位且无启动输入；有复位但无启动输入；有复位且有启动输入。

HSC0～HSC5可以根据外部输入端的不同配置12种模式（模式0～模式11），高速计数器的工作模式见表6-4。

表6-5 高速计数器的控制字节（位）号计数，当计数值等于大于50时输出端Q0.0通电，当外部复位时Q0.0断电。

接线图如图6-3所示，系统自动分配I0.0为HSC0的计数脉冲信号输入端，I0.2为HSC0的外部复位端。

822. 高速计数器的工作模式高速计数器有12种工作模式，模式0～模式2采用单路脉冲输入的内部方向控制加/减计数；模式3～模式5采用单路脉冲输入的外部方向控制加/减计数；模式6～模式8采用两路脉冲输入的加/减计数；模式9～模式11采用两路脉冲输入的双相正交计数。

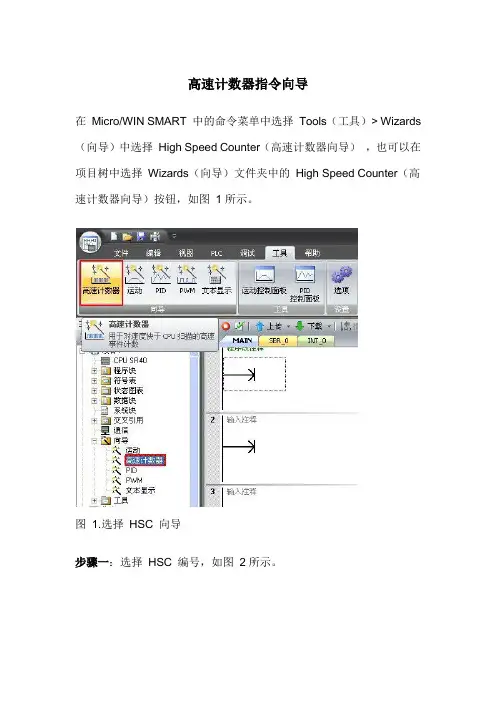

高速计数器指令向导在Micro/WIN SMART 中的命令菜单中选择Tools（工具）> Wizards （向导）中选择High Speed Counter（高速计数器向导），也可以在项目树中选择Wizards（向导）文件夹中的High Speed Counter（高速计数器向导）按钮，如图1所示。

图1.选择HSC 向导步骤一：选择HSC 编号，如图2所示。

图2.选择计数器编号步骤二：为计数器命名，在左侧树形目录中选择“高速计数器”，如图3所示。

图3.高速计数器命名步骤三：选择计数器模式，详细信息请见“表1.高速计数器的模式及输入点”。

图4.选择高速计数器模式步骤四：配置初始化信息。

图5. HSC 初始化选项在上图中：1. 为初始化子程序命名，或者使用默认名称。

2. 设置计数器预置值：可以为整数、双字地址或符号名：如5000、VD100、PV_HC0。

用户可使用全局符号表中双字整数对应的符号名。

如果用户输入的符号名尚未定义，点击‘ Generate （生成）’后会看到：这个提示框显示：“这不是定义的全局符号。

您希望定义符号吗”，点击“是”填入地址和注释，注意：地址必须为双字地址，注释可以不填。

3. 设置计数器初始值：可以为整数、双字地址或符号名：5000、VD100、CV_HC0。

4. 初始化计数方向：增，减。

5. 对于带外部复位端的高速计数器，可以设定复位信号为高电平有效或者低电平有效。

6. 使用A/B相正交计数器时，可以将计数频率设为1倍速或4倍速。

使用非A/B相正交计数器时，此项为虚。

7. S7-200 SMART 均不支持带外部启动端的高速计数器，因此此项为虚。

注意：所谓“高/低电平有效”指的是在物理输入端子上的有效逻辑电平，即可以使LED 灯点亮的电平。

这取决于源型/漏型输入接法，并非指实际电平的高、低。

步骤五：配置中断事件，如图6所示。

图6.配置中断如图6所示，一个高速计数器最多可以有 3 个中断事件，在白色方框中填写中断服务程序名称或者使用默认名称：在这里配置的中断事件并非必须，系由用户根据自己的控制工艺要求选用。

codesys高速计数器指令一、高速计数器概述高速计数器是一种用于计数的高精度、高速数字信号处理设备。

在工业自动化、测量与控制领域具有广泛的应用。

它能够对输入的脉冲信号进行实时计数，适用于需要高精度、高速计数的场合。

二、CODESYS高速计数器指令介绍CODESYS（Compact Office with Design System）是一款基于IEC 61131-3编程标准的高度可扩展的PLC编程软件。

在CODESYS中，高速计数器指令具有以下特点：1.丰富的指令：CODESYS提供了多种高速计数器指令，如：增量计数器、减量计数器、锁存器等。

2.灵活的配置：用户可以根据实际需求对高速计数器进行配置，如：设置计数器位数、选择计数器工作模式等。

3.高速计数器之间的同步：CODESYS支持多个高速计数器之间的数据同步，方便实现复杂的计数控制功能。

三、高速计数器应用场景及优势1.应用场景：高速计数器广泛应用于生产线上的物料计数、传送带上的物品计数、机器人的运动轨迹控制等场合。

2.优势：高速计数器具有高精度、高速度、抗干扰能力强等优点，能够满足各类复杂计数需求。

四、高速计数器编程实例以下是一个简单的高速计数器编程实例：1.创建一个高速计数器，设置计数器位数为16，工作模式为增计数。

2.编写一个循环程序，用于读取高速计数器的值并显示。

3.编写一个程序，用于控制高速计数器的启动、停止和复位功能。

4.编写一个程序，实现高速计数器与另一个高速计数器的数据同步。

五、总结CODESYS高速计数器指令为工程师提供了强大的计数控制功能，通过灵活配置和编程，可以实现各种复杂场景的计数需求。

codesys高速计数器指令【原创实用版】目录1.概述2.高速计数器的功能和应用3.高速计数器指令的使用方法4.高速计数器指令的举例5.结论正文1.概述高速计数器是一种在工业自动化领域常用的设备，用于对脉冲信号进行高速、精确的计数。

它能够将脉冲信号转换为数字信号，并通过设定的阈值进行计数，从而实现对设备运行状态的监测和控制。

在 codesys 软件中，高速计数器指令是一种用于控制高速计数器的指令，能够实现对高速计数器的配置和控制。

2.高速计数器的功能和应用高速计数器具有以下功能和应用：- 实时监测：高速计数器能够实时监测脉冲信号，并将其转换为数字信号，通过设定的阈值进行计数，从而实现对设备运行状态的实时监测。

- 精确控制：高速计数器能够实现对设备的精确控制，通过调整计数阈值和计数范围，实现对设备运行速度和位置的精确控制。

- 数据记录：高速计数器能够记录脉冲信号的计数值，并将其保存在系统中，便于进行数据分析和故障诊断。

3.高速计数器指令的使用方法在 codesys 软件中，高速计数器指令的使用方法如下：- 首先，需要创建一个高速计数器，并在属性中设置高速计数器的阈值、计数范围等参数。

- 其次，需要编写指令，指定高速计数器的工作模式，并根据需要设置计数阈值和计数范围。

- 最后，将指令发送到高速计数器，实现对高速计数器的控制。

4.高速计数器指令的举例以下是一个高速计数器指令的举例：```HDEF S7_200VAR计数器：INTEND_VARMETHOD RunHSCR S7_200RANGE 100000THRESH 1000END_HSCREND_METHOD```在这个例子中，我们创建了一个名为“计数器”的整数变量，并使用HDEF 指令创建了一个高速计数器，指定了计数器的范围为 100000，阈值为 1000。

然后，我们编写了一个名为“Run”的方法，用于启动高速计数器。

在这个方法中，我们使用 HSCR 指令启动了高速计数器，并设置了计数器的范围和阈值。

三菱PLC高速計數器FX2N主機內建多個高速計數器，編號從C235到C255共21個，高速計數器又可分為1相1計數、1相2計數和2相2計數三種，它們的脈波輸入端和復歸端分別由X0〜X7輸入接點來控制，如表2-8所示。

高速計數器全部具停電保持功能。

表2-8 高速計數器的編號1相1計數1相2計數2相2計數輸入端C235 C236 C237 C238 C239 C240 C241 C242 C243 C244 C245 C246 C247 C248 C249 C250 C251 C252 C253 C254 C255 X0 U/D U/D U/D U U U A A AX1 U/D R R D D D B B BX2 U/D U/D U/D R R R RX3 U/D R R U U A AX4 U/D U/D D D B BX5 U/D R R R R RX6 S S SX7 S S S U：上數計數D：下數計數R：復歸S：啟動A：A相輸入B：B相輸入表2-8中C235是一個1相1輸入的高速計數器，它的脈波輸入端為X0；C241的脈波輸入端為X0，並且X1輸入端可作硬體復歸(Reset)。

另外，必須注意X0〜X7不可重複使用，一旦使用了C235的話，C241、C244、C246、C247、C249、C251、C252、C254就不能再使用。

高速計數器是一種32位元上/下數計數器，上數或下數的決定方法如表2-9所示：表2-9 高速計數器上/下數方法項目1相1計數1相2計數2相2計數上/下數方法M8235〜M8245=OFF時相對應的計數器上數=ON時下數M8246〜M8255上數下數有各自的輸入端M8246〜M8255A相輸入端ON時，B相輸入端OFF→ON時上數，ON→OFF時下數上/下數監視上數時M8246〜M8255相對號碼OFF下數時M8246〜M8255相對號碼ON 附註有些高速計數器具有硬體復歸端(R)及計數開始端(S)高速計數器的反應速度如下所示：1、使用C235、C236、C246、C251計數器(X0、X1)的反應速度如下所示，但是如果使用應用指令FNC53、54、55時反應速度與第2項相同。

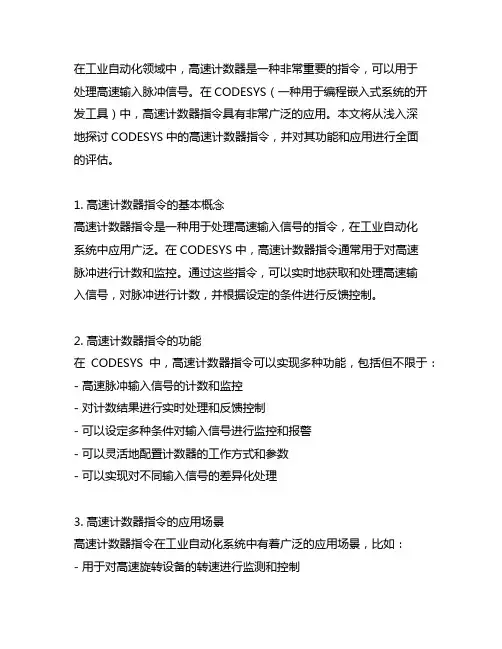

在工业自动化领域中，高速计数器是一种非常重要的指令，可以用于处理高速输入脉冲信号。

在CODESYS（一种用于编程嵌入式系统的开发工具）中，高速计数器指令具有非常广泛的应用。

本文将从浅入深地探讨CODESYS中的高速计数器指令，并对其功能和应用进行全面的评估。

1. 高速计数器指令的基本概念高速计数器指令是一种用于处理高速输入信号的指令，在工业自动化系统中应用广泛。

在CODESYS中，高速计数器指令通常用于对高速脉冲进行计数和监控。

通过这些指令，可以实时地获取和处理高速输入信号，对脉冲进行计数，并根据设定的条件进行反馈控制。

2. 高速计数器指令的功能在CODESYS中，高速计数器指令可以实现多种功能，包括但不限于：- 高速脉冲输入信号的计数和监控- 对计数结果进行实时处理和反馈控制- 可以设定多种条件对输入信号进行监控和报警- 可以灵活地配置计数器的工作方式和参数- 可以实现对不同输入信号的差异化处理3. 高速计数器指令的应用场景高速计数器指令在工业自动化系统中有着广泛的应用场景，比如：- 用于对高速旋转设备的转速进行监测和控制- 用于对高速传送带的运行状态进行监控和控制- 用于对高速机械设备的工作状态进行实时监测- 用于对高速生产线的运行情况进行实时监控4. 个人观点和理解在我看来，高速计数器指令在工业自动化系统中的应用非常重要。

它可以实现对高速输入信号的实时处理和反馈控制，为自动化生产提供了重要的技术支持。

在CODESYS中，高速计数器指令的功能非常强大，可以满足复杂的工业应用需求，同时也具有较高的灵活性和可扩展性。

总结回顾通过本文的探讨，我们对CODESYS中高速计数器指令有了更深入的了解。

我们从基本概念、功能、应用场景和个人观点等方面进行了全面的评估。

通过对这些内容的深入探讨，我相信读者对高速计数器指令的理解会更加全面、深刻和灵活。

总字数：3159希望本次的文章能够满足您的需求，如果有其他要求或修改意见，请随时告诉我。

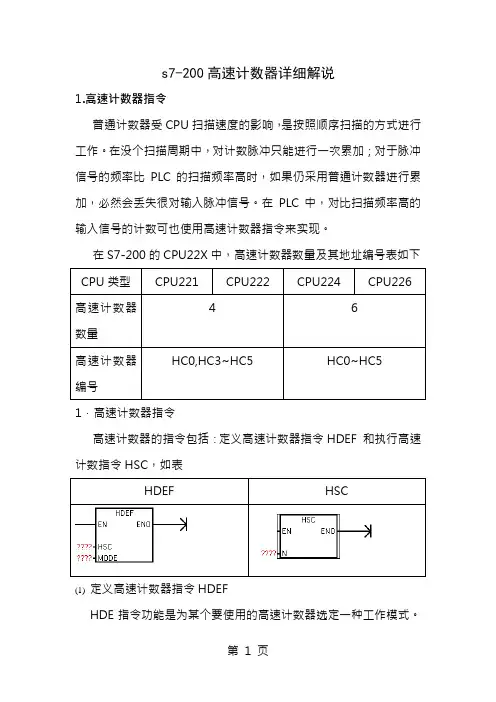

s7-200高速计数器详细解说1.高速计数器指令普通计数器受CPU扫描速度的影响，是按照顺序扫描的方式进行工作。

在没个扫描周期中，对计数脉冲只能进行一次累加；对于脉冲信号的频率比PLC的扫描频率高时，如果仍采用普通计数器进行累加，必然会丢失很对输入脉冲信号。

在PLC中，对比扫描频率高的输入信号的计数可也使用高速计数器指令来实现。

在S7-200的CPU22X中，高速计数器数量及其地址编号表如下CPU 类型CPU221CPU222CPU224CPU22646高速计数器数量高速计数器HC0,HC3~HC5HC0~HC5编号1．高速计数器指令高速计数器的指令包括：定义高速计数器指令HDEF 和执行高速计数指令HSC，如表HDEF HSC(1)定义高速计数器指令HDEFHDE指令功能是为某个要使用的高速计数器选定一种工作模式。

每个高速计数器在使用前，都要用HDEF指令来定义工作模式，并且只能用一次。

它有两个输入端：HSC为要使用的高速计数器编号，数据类型为字节型，数据范围为0~5的常数，分别对应HC0~HC5;MOCE为高速计数的工作模式，数据类型为字节型，数据范围为0~11的常数，分别对应12种工作模式。

当准许输入使能EN有效时，为指定的高速计数器HSC定义工作模式MODE。

（2）执行高速计数指令HSCHSC指令功能功能是根据与高速计数器相关的特殊继电器确定在控制方式和工作状态，使高速计数器的设置生效，按照指令的工作模式的工作模式执行计数操作。

它有一个数据输入端N：N为高速计数器的编号，数据类型的字型，数据范围为0~5的常数，分别对应高速计数器HC0~HC5.当准许输入EN使能有效时，启动N号高速计数器工作。

2．高速计数器的输入端高速计数器的输入端不像普通输入端那样有用户定义，而是由系统指定的输入点输入信号，每个高速计数器对它所支持的脉冲输入端，方向控制，复位和启动都有专用的输入点，通过比较或中断完成预定的操作。

fx5u 高速计数器指令FX5U 高速计数器指令是指在三菱PLC FX5U 系列控制器中使用的一种指令。

这个指令可以用来实现高速计数的功能，可以广泛应用于工业自动化领域。

本文将会一步一步地回答有关FX5U 高速计数器指令的主题，并介绍其使用方法和实际应用。

第一部分：引言在工业自动化领域中，计数是一种常见的操作需求。

通过计数，我们可以追踪工件数量、速度、周期和周期之间的时间等信息。

然而，对于某些高速运动场景，常规的计数方法可能无法满足需求。

幸运的是，三菱PLC FX5U 系列控制器提供了高速计数器指令，可以满足这些更高要求的计数需求。

第二部分：FX5U 高速计数器指令的基本概念FX5U 高速计数器指令是一种在三菱PLC FX5U 系列控制器中使用的特殊指令。

它可以通过读取和操作高速计数器的值来实现高速计数的功能。

FX5U 控制器具有多个高速计数器，可以根据实际需求灵活配置。

第三部分：FX5U 高速计数器指令的使用方法1. 配置高速计数器在使用FX5U 高速计数器指令之前，我们首先需要配置高速计数器。

可以通过GX Works3 软件或GX Developer 软件进行配置。

在配置过程中，我们需要指定高速计数器的参数，如计数模式（上升沿计数或下降沿计数）、计数方向（正向或反向）、计数脉冲源以及计数器的初始值等。

2. 编写程序一旦完成了高速计数器的配置，我们就可以开始编写PLC 程序。

可以使用GX Works3 软件或GX Developer 软件来编辑程序。

在程序中，我们需要使用FX5U 高速计数器指令来读取和操作高速计数器的值。

3. 使用FX5U 高速计数器指令FX5U 高速计数器指令的语法一般如下：C 高速计数器编号, 变量编号其中，“C”是指定高速计数器的指令前缀，高速计数器编号是指要操作的高速计数器的编号，变量编号是用来存储高速计数器值的变量的编号。

通过使用FX5U 高速计数器指令，我们可以实现多种功能，比如读取高速计数器的值、设置高速计数器的值、重置高速计数器的值等。

fx5u 高速计数器指令-回复FX5U高速计数器指令是一种在三菱电气PLC中使用的指令，可用于实现高速计数功能。

本文将以FX5U高速计数器指令为主题，逐步解释其原理、用法以及应用领域。

第一部分：引言与背景知识（约200字）在现代自动化领域，高速计数功能在许多应用场景中发挥着重要作用。

无论是生产线上的产品计数、运输设备的速度监控，还是各种测量系统的数据采集，高速计数器都能够提供准确、可靠的计数功能。

在PLC（可编程逻辑控制器）中，高速计数器通常是通过特定的指令来实现的。

FX5U高速计数器指令是三菱电气PLC系列中提供高计数速度和精度的指令之一，本文将围绕这一指令展开详细的介绍和讨论。

第二部分：FX5U高速计数器指令的原理与功能（约400字）FX5U高速计数器指令是一种软件功能模块，可以在三菱电气PLC的编程软件中进行配置和使用。

该指令的原理是利用PLC中的计时器来实现高速计数功能。

计时器可以通过递增或递减的方式进行计数，并在达到预设值时触发相应的逻辑操作。

高速计数器的原理与普通的计数器相似，但其具备更高的计数速度和精度，适用于对速度要求较高或工作频率较高的应用。

FX5U高速计数器指令具有诸多功能，包括：1. 高计数速度：可实现更高的计数频率，满足对速度要求较高的场景；2. 高计数精度：可实现更精确的计数操作，减少误差；3. 多通道计数：可同时对多个物理通道进行计数；4. 设置报警阈值：可设置计数值达到或超过一定阈值时触发相应报警信号；5. 可配置的计数模式：可根据实际需求选择不同的计数模式（例如正向计数、反向计数、双向计数等）。

第三部分：FX5U高速计数器指令的使用方法（约500字）FX5U高速计数器指令的使用需要在三菱电气PLC编程软件中进行配置和编写相应的程序。

以下为使用FX5U高速计数器指令的基本步骤：1. 在编程软件中选择合适的计时器模块，并进行相关的配置；2. 在程序中声明和定义高速计数器指令的使用变量，包括计数器本身的值、计数模式、报警阈值等参数；3. 通过高速计数器指令的计数模式参数，选择适当的计数方式；4. 编写逻辑控制程序，根据应用需求设置计数器的触发条件、动作和报警处理；5. 调试程序并监测计数器的计数值、状态和触发情况；6. 验证计数器的功能和准确性，并进行必要的优化和调整。

17 高速计数器指令(一)相对普通计数器，高速计数器是对较高频率的信号计数的计数器，由于信号源来自机外，且需以短于扫描周期的时间响应，高速计数器都工作在中断方式，并配有多个专用的输入口用作计数信号输入及外启动、外复位及计数方向的控制。

高速计数器一般都是可编程的，通过程序指定及设置控制字，同一高速计数器可工作在不同的工作模式上，为应用带来极大的灵活性。

高速计数器还采用专用指令编程，进一步扩大了其应用的功能。

在现代技术条件下，许多物理量可以方便地转变为脉冲列，脉冲的数量或频率可对应于转速、位移、温度……而用于控制，因此高速计数成了工业控制中的重要手段。

PLC所能构成的高速计数器的数量、最高工作频率从高速计数器的工作方式等也成了衡量可编程控制器性能的重要标准之—。

可编程序控制器的普通计数器的计数过程与扫描工作方式有关，CPU通过每一扫描周期读取一次被测信号的方法来捕捉被测信号的上升沿，被测信号的频率较高时，会丢失计数脉冲，因此普通计数器的工作频率很低，一般仅有几十赫兹。

高速计数器可以对普通计数器无能为力的事件进行计数，CPU221和CPU222有4个高速计数器，其余的CPU 有6个高速计数器，最高计数频率为30kH，可设置多达12种不同的操作模式。

一般来说，高速计数器与鼓形定时器配套使用，该设备有一个安装了增量式编码器的轴，它以恒定的转速旋转。

编码器每圈发出一定数量的计数时钟脉冲和一个复位脉冲，作为高速计数器的输入。

高速计数器有一组预置值，开始运行时装入第一个预置值，当前计数值小于当前预置值时，设置的输出有效。

当前计数值等于预置值或有外部复位信号时，产生中断。

发生当前计数值等于预置值的中断时，装载入新的预置值，并设置下一阶段的输出。

有复位中断事件发生时，设置第一个预置值和第一个输出状态，循环又重新开始。

因为中断事件产生的速率远远低于高速计数器计数脉冲的速率，用高速计数器可实现高速运动的精确控制，并且与可编程序控制器的扫描周期的关系不大。

fx5u 高速计数器指令-回复FX5U高速计数器指令是三菱电机公司在其FX5U系列可编程控制器中的一种功能强大的指令。

高速计数器是在自动化控制领域中广泛应用的一种设备，用于对高速脉冲信号进行计数与处理。

本文将深入介绍FX5U高速计数器指令的相关内容，从基本概念开始，一步一步回答相关问题。

第一部分：概述- 什么是FX5U高速计数器指令？- FX5U高速计数器指令有什么作用？- FX5U高速计数器指令用于哪些场景？第二部分：FX5U高速计数器指令的基本概念- 什么是高速计数器？- 高速计数器的原理和工作方式是什么？- FX5U高速计数器指令有哪些特点？第三部分：FX5U高速计数器指令的使用方法- 如何在GX Works3中设置FX5U高速计数器？- 如何编程实现FX5U高速计数器指令的功能？- FX5U高速计数器指令参数的含义和使用技巧是什么？第四部分：FX5U高速计数器指令的应用案例- 如何应用FX5U高速计数器指令实现快速计数与反馈控制？- FX5U高速计数器指令在工业自动化领域中的应用案例有哪些？第五部分：FX5U高速计数器指令的扩展应用- 如何结合FX5U高速计数器指令和其他模块实现更复杂的控制功能？- FX5U高速计数器指令的扩展功能和发展趋势是什么？第六部分：FX5U高速计数器指令的优势和不足- FX5U高速计数器指令相比其他同类产品有哪些优势？- FX5U高速计数器指令的局限性是什么？第七部分：总结- FX5U高速计数器指令在自动化控制系统中的重要性是如何的？- FX5U高速计数器指令的未来发展方向是什么？通过对FX5U高速计数器指令进行深入地了解和运用，可帮助我们更好地完成自动化控制系统的设计与实施，提高生产效率和质量。

同时，也有助于我们深入理解高速计数器的工作原理和应用方法，为工业自动化领域的发展做出贡献。

codesys高速计数器指令摘要：I.简介- 解释CODESYS- 介绍高速计数器指令II.高速计数器指令详解- 概述高速计数器指令的用途- 解释高速计数器指令的操作原理- 举例说明高速计数器指令的应用III.高速计数器指令在CODESYS 中的实际应用- 详述CODESYS 中高速计数器指令的使用方法- 介绍如何通过高速计数器指令实现特定功能- 举例展示高速计数器指令在CODESYS 中的实际应用IV.总结- 回顾高速计数器指令的重要性- 总结高速计数器指令在CODESYS 中的使用方法及应用正文：CODESYS（控制器开发系统）是一种用于自动化控制系统的软件开发平台，能够为各种控制器和执行器提供全面的支持。

在CODESYS 中，高速计数器指令是一类重要的控制指令，用于实现对高速运动部件的计数和控制。

本文将详细介绍高速计数器指令在CODESYS 中的使用方法及应用。

首先，我们需要了解高速计数器指令的基本概念。

高速计数器指令是一类用于对高速运动部件进行计数和控制的指令，通过这些指令，可以实现对执行器的高速运动进行精确控制。

在CODESYS 中，高速计数器指令具有丰富的功能，可以满足各种控制需求。

接下来，我们将详细介绍高速计数器指令的操作原理。

高速计数器指令的工作原理是通过配置计数器，使其按照指定的方式对运动部件进行计数。

在CODESYS 中，可以通过编写程序实现对高速计数器指令的配置和控制。

具体来说，用户需要根据实际需求设定计数器的工作模式、计数范围、计数方向等参数，然后通过程序调用高速计数器指令，实现对运动部件的计数和控制。

在CODESYS 中，高速计数器指令的应用非常广泛。

例如，在机械加工领域，可以利用高速计数器指令实现对刀具的定位和控制；在包装行业，可以利用高速计数器指令实现对包装机的精确控制，提高包装效率和精度。

总之，高速计数器指令在CODESYS 中发挥着重要作用，为各种控制应用提供了强大的支持。
