OMRONCPM1APLC教程OMRONCPM1A是一种经济实惠的可编程逻辑控制器（PLC），适用于广泛的自动化应用。
具有高可靠性、灵活性和易用性，是学习和应用PLC控制的理想选择。
本篇教程将介绍CPM1A的基本原理、编程和应用。
一、基本原理1.CPM1A的组成：CPM1A由中央处理器单元（CPU）和输入/输出（I/O）单元组成。
CPU负责处理逻辑运算和数据存储，I/O单元负责与外部设备通信。
2.I/O单元：CPM1A支持数字输入/输出、模拟输入/输出和专用功能单元，并提供多种尺寸和类型的I/O单元以满足不同需求。
3. 编程软件：使用OMRON的CX-Programmer软件进行CPM1A的编程。
该软件具有友好的界面和强大的功能，支持多种编程语言和通信方式。
二、编程步骤1. 创建新项目：打开CX-Programmer软件，创建新项目并指定CPM1A作为目标PLC。
2.编写程序：在主程序区编写主逻辑程序，通过连接进一步编写子程序和函数块。
3.配置I/O：在配置工具中选择适当的I/O单元类型和数量，并为每个I/O点分配适当的功能。
4.调试程序：使用在线监视功能验证程序的运行状态，修改程序以满足实际需求。
三、应用示例以自动化控制系统为例，介绍CPM1A的应用。
假设需要控制一个简单的自动门系统，门可通过按钮和传感器进行开关控制。
以下是相应的编程步骤：1.配置I/O单元：选择数字输入单元，将按钮和传感器连接到对应的输入端口。
2.编写主程序：-声明和初始化变量，例如开关状态和门位置。
-编写循环语句，检测按钮和传感器状态。
-根据状态来控制门的开关，例如通过输出信号打开或关闭电磁锁。
3.配置特殊功能单元（可选）：如果需要延时功能或计数功能，可以配置特殊功能单元来实现。
4.调试程序：使用在线监视功能验证程序的运行状态，确保按钮和传感器的状态能正确控制门的开关。
通过上述示例，可以看到CPM1A的应用非常灵活和可扩展。
OMRONCPM1APLC教程在前面的三个教程中，我们介绍了OMRONCPM1APLC的基本原理、硬件配置和编程软件的安装与使用。
在本教程中，我们将进一步讲解如何进行PLC的编程和调试。
1.存储器位址设置在开始编程之前，我们首先需要设置存储器位址。
CPM1APLC具有不同的存储器类型，包括输入位址、输出位址、数据位址和标志位址等。
通过设定不同的位址，我们可以方便地管理和访问不同的IO设备和数据。
在CX-Programmer软件中，我们可以通过以下步骤设置存储器位址：a. 打开CX-Programmer软件，并选择对应的PLC型号。
b.在左侧的“IO表”窗口中，选择“输入位址表”、“输出位址表”、“数据位址表”和“标志位址表”等选项。
c.在相应的表格中，输入对应的存储器位址及名称，以便后续的编程使用。
2. 编写Ladder逻辑程序PLC的编程通常使用Ladder图形语言进行，它类似于电气控制电路的接线图，易于理解和维护。
在编写Ladder逻辑程序之前，我们需要清楚地了解PLC的输入输出设备，以便正确地设计逻辑控制。
在CX-Programmer软件中，我们可以通过如下步骤编写Ladder逻辑程序：a.在左侧的“逻辑判决器”窗口中，选择需要使用的逻辑元件，如线圈、继电器和计数器等。
b.将所选择的逻辑元件拖放至右侧的工作区域中，形成你所需的逻辑图。
c.使用网线工具连接各个逻辑元件，形成你所需的逻辑控制路径。
在编写Ladder逻辑程序时，我们需要注意以下几点：a.网线总是从左到右连接，信号的传输方向也是从左到右。
b.所有的输入和输出信号必须与位址表中的对应位址相对应。
c.每个逻辑元件都有一个地址，它标识了它在存储器中的位置。
d.逻辑元件的真值表达式和逻辑关系需要根据具体的控制要求进行设计。
a.在顶部菜单栏点击“PLC”按钮，选择“连接设置”。
b.在弹出的对话框中选择正确的PLC型号和通信端口，并点击“连接”按钮。
欧姆龙CPM1A系列PLC基本指令cpm1a系列PLC的基本逻辑指令与FX系列PLC相似，梯形图的表达方式也大致相同。
在此，列表显示了cpm1a系列PLC的基本逻辑指令（请参见表4-8）。

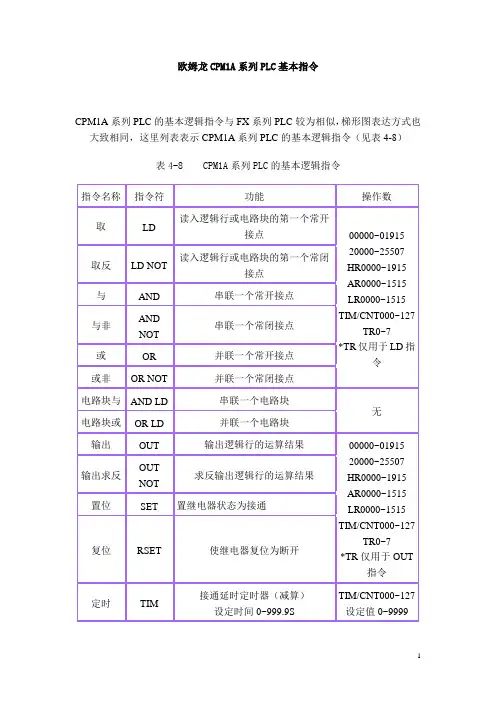

表4-8给出了cpm1a系列PLC的基本逻辑指令名称，指令符号功能操作号将LD读入逻辑线或电路块的第一个常开触点00000〜0191520000〜25507hr0000〜1915ar0000〜1515lr0000〜1515tim / cnt000〜127tr0〜7 * TR仅用于LD指令反向ld不读取逻辑线或电路块的第一个常闭触点常开触点与和串联常闭触点与非和非串联或与常开触点并联是否与常闭触点不平行电路块与LD串联连接，一个电路块不带LDLD或并联电路输出输出逻辑线的运算结果00000〜0191520000〜25507hr0000〜1915ar0000〜1515lr0000〜1515tim / cnt000〜127tr0〜7 * TR仅用于out指令输出取反不会反转输出逻辑线的运算结果将继电器状态设置为开重置RSET以将继电器重置为关闭Timing Tim打开延迟计时器（减法）的设置时间0〜999.9s Tim/ cnt000〜127的设置值0〜9999的计时单位为0.1s，计数单位为1次计数CNT减法计数器设置值0〜9999次欧姆龙CPM1A系列PLC功能指令功能指令也称为特殊指令。
cpm1a系列PLC提供的功能指令主要用于实现程序控制，数据处理和算术运算。
这种指令在简单的编程器上没有相应的命令键。
它仅为每条指令提供一个功能码，用两位数字表示。
输入此类指令时，请先按“ Fun”键，然后按相应的代码。
下面将介绍一些常用的功能指令。
1.无操作指令NOP（0 0 0）该指令不执行任何逻辑运算，因此称为空操作，它不使用继电器，也不需要操作号。
指令应用程序在调试程序时会在程序中保留一个地址，也可以用来微调扫描时间。
2. End指令end（01）该指令单独使用，不需要操作数。

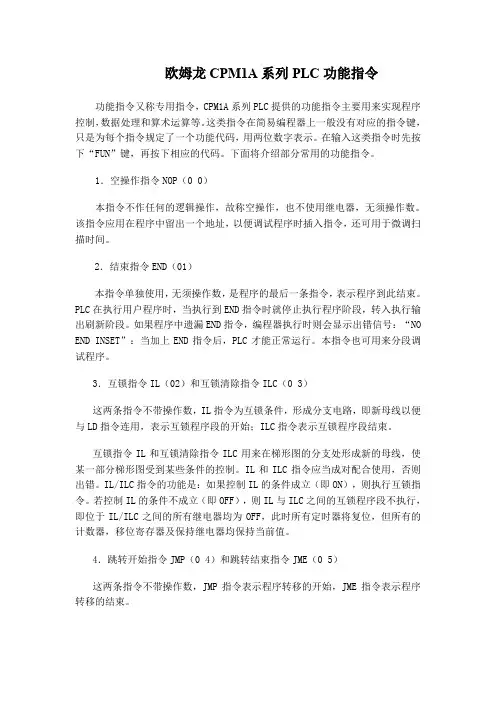

欧姆龙CPM1A系列PLC功能指令功能指令又称专用指令，CPM1A系列PLC提供的功能指令主要用来实现程序控制，数据处理和算术运算等。
这类指令在简易编程器上一般没有对应的指令键，只是为每个指令规定了一个功能代码，用两位数字表示。
在输入这类指令时先按下“FUN”键，再按下相应的代码。
下面将介绍部分常用的功能指令。
1．空操作指令NOP（0 0）本指令不作任何的逻辑操作，故称空操作，也不使用继电器，无须操作数。
该指令应用在程序中留出一个地址，以便调试程序时插入指令，还可用于微调扫描时间。
2．结束指令END（01）本指令单独使用，无须操作数，是程序的最后一条指令，表示程序到此结束。
PLC在执行用户程序时，当执行到END指令时就停止执行程序阶段，转入执行输出刷新阶段。
如果程序中遗漏END指令，编程器执行时则会显示出错信号：“NO END INSET”：当加上END指令后，PLC才能正常运行。
本指令也可用来分段调试程序。
3．互锁指令IL（02）和互锁清除指令ILC（0 3）这两条指令不带操作数，IL指令为互锁条件，形成分支电路，即新母线以便与LD指令连用，表示互锁程序段的开始；ILC指令表示互锁程序段结束。
互锁指令IL和互锁清除指令ILC用来在梯形图的分支处形成新的母线，使某一部分梯形图受到某些条件的控制。
IL和ILC指令应当成对配合使用，否则出错。
IL/ILC指令的功能是：如果控制IL的条件成立（即ON），则执行互锁指令。
若控制IL的条件不成立（即OFF），则IL与ILC之间的互锁程序段不执行，即位于IL/ILC之间的所有继电器均为OFF，此时所有定时器将复位，但所有的计数器，移位寄存器及保持继电器均保持当前值。
4．跳转开始指令JMP（0 4）和跳转结束指令JME（0 5）这两条指令不带操作数，JMP指令表示程序转移的开始，JME指令表示程序转移的结束。
JMP/JME指令组用于控制程序分支。
当JMP条件为OFF时，程序转去执行JME 后面的第一条指令；当JMP的条件为ON，则整个梯形图按顺序执行，如同JMP/JME 指令不存在一样。
