编码器的脉冲计数、高速计数器小总结

光电编码器输出脉冲的几种计数方法1.总脉冲计数法：总脉冲计数法是最简单的计数方法，即直接对光电编码器输出的每个脉冲进行计数。

计数器工作于计数模式，每次接收到一个脉冲信号，计数器就增加1、通过读取计数器的数值，可以获取到物体的具体位置。

这种方法适用于需要获取绝对位置信息的应用。

2.方向计数法：有些应用场景需要获取旋转运动物体的旋转方向，因此采用方向计数法。

方向计数法在总脉冲计数法的基础上增加了方向信号的判断。

方向信号通常通过一个相位差可调的霍尔元件或光电传感器来实现。

当物体顺时针旋转时，方向信号为高电平，计数器加1；当物体逆时针旋转时，方向信号为低电平，计数器减1、通过方向信号，可以准确识别旋转方向。

3.增量计数法：增量计数法是通过计算每次脉冲的增量来进行计数。

在这种方法中，光电编码器输出的脉冲信号被输入到一个脉冲传感器中，脉冲传感器将脉冲信号转换为固定周期的方波信号。

然后，方波信号经过一个计数器进行计数，每次计数都代表一个固定增量。

通过对增量计数进行累加，可以获取物体的位置信息。

增量计数法适用于需要获取相对位置变化的应用。

4.平均计数法：平均计数法是一种改进的计数方法，通过采用平均值来减小误差。

光电编码器输出的脉冲信号经过一个滤波器进行滤波，去除噪声和波动。

然后，滤波后的信号经过计数器进行计数。

由于滤波的作用，计数器只计数滤波后的信号，而不计数噪声和波动。

这样可以更准确地获取位置信息。

平均计数法适用于对测量精度要求较高的应用。

总结：光电编码器输出脉冲的计数方法有总脉冲计数法、方向计数法、增量计数法和平均计数法。

每种计数方法根据应用场景的需求选择不同的方法。

总脉冲计数法适用于需要获取绝对位置信息的应用；方向计数法适用于需要获取旋转方向的应用；增量计数法适用于需要获取相对位置变化的应用；平均计数法适用于对测量精度要求较高的应用。

编码器计数原理一、编码器的概念编码器是一种用于将某种物理量转换为数字信号的设备，常见的编码器有光电编码器、磁性编码器等。

在计数方面，我们通常使用的是旋转编码器，它可以将旋转角度转换为数字信号输出。

二、旋转编码器的结构旋转编码器通常由一个固定部分和一个可旋转部分组成。

固定部分包括一个光源和两个光电检测器，可旋转部分则是一个带有刻度盘的轴。

刻度盘上通常会有许多等距离的刻度线，并且每个刻度线都会与一个透明窗口相对应。

三、工作原理当轴旋转时，刻度盘上的透明窗口会依次经过两个光电检测器，在经过第一个光电检测器时会产生一次脉冲信号，在经过第二个光电检测器时又会产生一次脉冲信号。

这样就可以通过计算脉冲数量来确定轴所旋转的角度。

四、单通道编码与双通道编码在实际应用中，我们通常使用单通道或双通道编码方式来实现计数。

单通道编码器只有一个光电检测器，每次旋转时只会产生一个脉冲信号。

而双通道编码器则有两个光电检测器，每次旋转时会产生两个脉冲信号。

这样可以更准确地确定轴所旋转的角度。

五、编码器的分辨率编码器的分辨率是指它所能测量的最小角度变化量。

通常来说，分辨率越高，精度越高。

在实际应用中，我们需要根据具体需求选择合适的编码器。

六、应用领域编码器广泛应用于机械加工、自动化控制等领域。

例如，在机床上使用编码器可以实现数控加工；在机器人上使用编码器可以实现精确定位和运动控制。

七、总结通过以上介绍，我们了解了编码器计数原理及其应用领域。

在实际应用中，我们需要根据具体需求选择合适的编码器，并注意其分辨率和精度等参数。

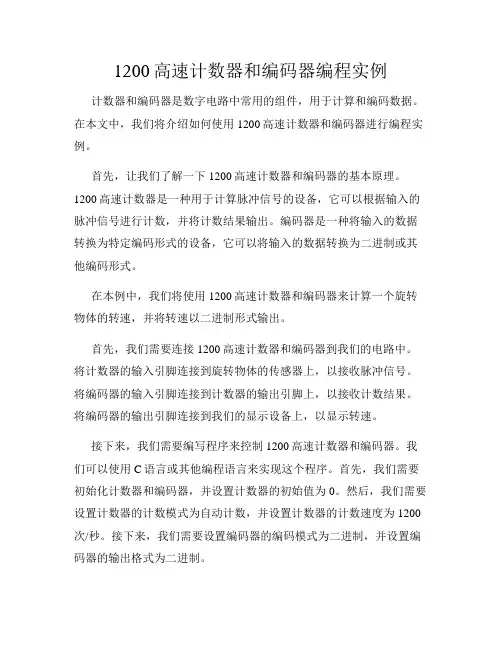

1200高速计数器和编码器编程实例计数器和编码器是数字电路中常用的组件，用于计算和编码数据。

在本文中，我们将介绍如何使用1200高速计数器和编码器进行编程实例。

首先，让我们了解一下1200高速计数器和编码器的基本原理。

1200高速计数器是一种用于计算脉冲信号的设备，它可以根据输入的脉冲信号进行计数，并将计数结果输出。

编码器是一种将输入的数据转换为特定编码形式的设备，它可以将输入的数据转换为二进制或其他编码形式。

在本例中，我们将使用1200高速计数器和编码器来计算一个旋转物体的转速，并将转速以二进制形式输出。

首先，我们需要连接1200高速计数器和编码器到我们的电路中。

将计数器的输入引脚连接到旋转物体的传感器上，以接收脉冲信号。

将编码器的输入引脚连接到计数器的输出引脚上，以接收计数结果。

将编码器的输出引脚连接到我们的显示设备上，以显示转速。

接下来，我们需要编写程序来控制1200高速计数器和编码器。

我们可以使用C语言或其他编程语言来实现这个程序。

首先，我们需要初始化计数器和编码器，并设置计数器的初始值为0。

然后，我们需要设置计数器的计数模式为自动计数，并设置计数器的计数速度为1200次/秒。

接下来，我们需要设置编码器的编码模式为二进制，并设置编码器的输出格式为二进制。

然后，我们需要编写一个循环来不断读取计数器的计数结果，并将结果转换为二进制形式。

我们可以使用位运算符来实现这个转换。

然后，我们将转换后的结果输出到显示设备上。

最后，我们需要添加一些延时来控制程序的运行速度。

我们可以使用延时函数或其他方法来实现延时。

通过以上步骤，我们可以实现一个简单的1200高速计数器和编码器的编程实例。

这个实例可以用于计算旋转物体的转速，并将转速以二进制形式输出。

总结起来，1200高速计数器和编码器是数字电路中常用的组件，用于计算和编码数据。

通过编写程序来控制这些组件，我们可以实现各种应用，如计算旋转物体的转速。

希望本文对您理解和应用1200高速计数器和编码器有所帮助。

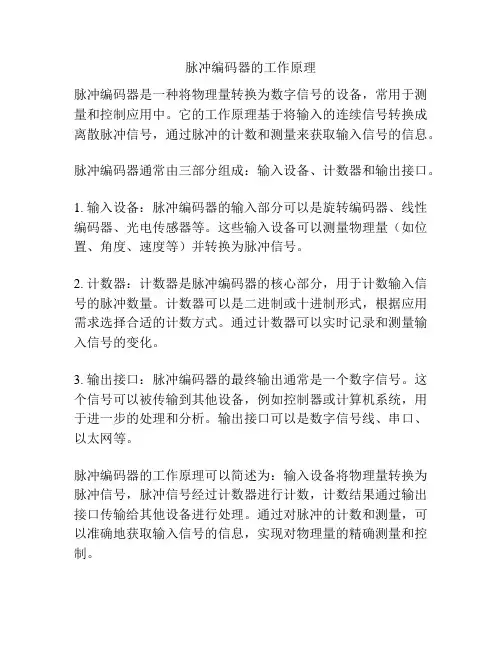

脉冲编码器的工作原理
脉冲编码器是一种将物理量转换为数字信号的设备，常用于测量和控制应用中。

它的工作原理基于将输入的连续信号转换成离散脉冲信号，通过脉冲的计数和测量来获取输入信号的信息。

脉冲编码器通常由三部分组成：输入设备、计数器和输出接口。

1. 输入设备：脉冲编码器的输入部分可以是旋转编码器、线性编码器、光电传感器等。

这些输入设备可以测量物理量（如位置、角度、速度等）并转换为脉冲信号。

2. 计数器：计数器是脉冲编码器的核心部分，用于计数输入信号的脉冲数量。

计数器可以是二进制或十进制形式，根据应用需求选择合适的计数方式。

通过计数器可以实时记录和测量输入信号的变化。

3. 输出接口：脉冲编码器的最终输出通常是一个数字信号。

这个信号可以被传输到其他设备，例如控制器或计算机系统，用于进一步的处理和分析。

输出接口可以是数字信号线、串口、以太网等。

脉冲编码器的工作原理可以简述为：输入设备将物理量转换为脉冲信号，脉冲信号经过计数器进行计数，计数结果通过输出接口传输给其他设备进行处理。

通过对脉冲的计数和测量，可以准确地获取输入信号的信息，实现对物理量的精确测量和控制。

【S7-1200】高速计数功能简介(2013-10-29 11:45:41)转载▼分类：S7-1200/15001高速计数器S7-1200 CPU提供了最多6个（1214C）高速计数器,其独立于CPU的扫描周期进行计数。

可测量的单相脉冲频率最高为100KHz，双相或A/B相最高为30KHz，除用来计数外还可用来进行频率测量，高速计数器可用于连接增量型旋转编码器，用户通过对硬件组态和调用相关指令块来使用此功能。

2高速计数器工作模式高速计数器定义为5种工作模式∙计数器，外部方向控制。

∙单相计数器，内部方向控制。

∙双相增/减计数器，双脉冲输入。

∙A/B相正交脉冲输入。

∙监控PTO输出。

每种高速计数器有两种工作状态。

∙外部复位，无启动输入。

∙内部复位，无启动输入。

所有的计数器无需启动条件设置，在硬件向导中设置完成后下载到CPU中即可启动高速计数器，在A/B相正交模式下可选择1X(1倍) 和4X（4倍）模式，高速计数功能所能支持的输入电压为24V DC,目前不支持5V DC的脉冲输入，表1列出了高速计数器的硬件输入定义和工作模式表1 高速计数器硬件输入定义与工作模式并非所有的CPU都可以使用6个高速计数器，如1211C只有6个集成输入点，所以最多只能支持4个（使用信号板的情况下）高速计数器。

由于不同计数器在不同的模式下，同一个物理点会有不同的定义，在使用多个计数器时需要注意不是所有计数器可以同时定义为任意工作模式。

高速计数器的输入使用与普通数字量输入相同的地址，当某个输入点已定义为高速计数器的输入点时，就不能再应用于其它功能，但在某个模式下，没有用到的输入点还可以用于其它功能的输入监控PTO的模式只有HSC1和HSC2支持，使用此模式时，不需要外部接线，CPU在内部已作了硬件连接，可直接检测通过PTO功能所发脉冲。

3高速计数器寻址CPU将每个高速计数器的测量值，存储在输入过程映像区内，数据类型为32位双整型有符号数，用户可以在设备组态中修改这些存储地址，在程序中可直接访问这些地址，但由于过程映像区受扫描周期影响，在一个扫描周期内，此数值不会发生变化，但高速计数器中的实际值有可能会在一个周期内变化，用户可通过读取外设地址的方式，读取到当前时刻的实际值。

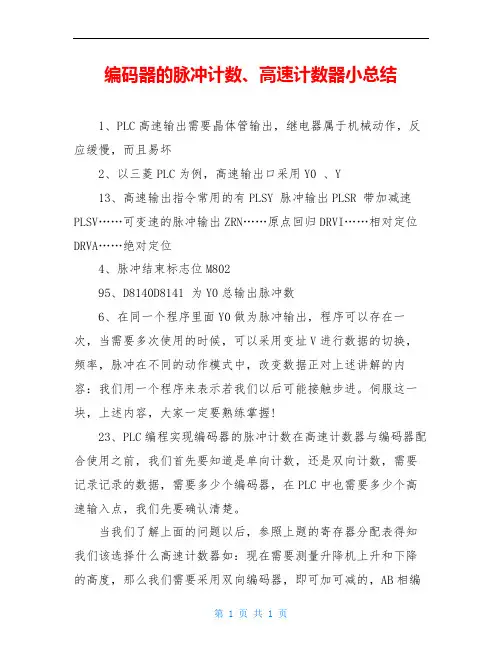

编码器的脉冲计数、高速计数器小总结1、PLC高速输出需要晶体管输出，继电器属于机械动作，反应缓慢，而且易坏2、以三菱PLC为例，高速输出口采用Y0 、Y13、高速输出指令常用的有PLSY 脉冲输出PLSR 带加减速PLSV……可变速的脉冲输出ZRN……原点回归DRVI……相对定位DRVA……绝对定位4、脉冲结束标志位M80295、D8140D8141 为Y0总输出脉冲数6、在同一个程序里面Y0做为脉冲输出，程序可以存在一次，当需要多次使用的时候，可以采用变址V进行数据的切换，频率，脉冲在不同的动作模式中，改变数据正对上述讲解的内容：我们用一个程序来表示若我们以后可能接触步进。

伺服这一块，上述内容，大家一定要熟练掌握!23、PLC编程实现编码器的脉冲计数在高速计数器与编码器配合使用之前，我们首先要知道是单向计数，还是双向计数，需要记录记录的数据，需要多少个编码器，在PLC中也需要多少个高速输入点，我们先要确认清楚。

当我们了解上面的问题以后，参照上题的寄存器分配表得知我们该选择什么高速计数器如：现在需要测量升降机上升和下降的高度，那么我们需要采用双向编码器，即可加可减的，AB相编码器，PLC需要两个IO点，查表得知，X0 X1为一路采用C251高速计数器那么我们可以这样编程,如图开机即启动计数，上升时（方向），C251加计数下降时（方向），C251减计数我们要求编码器转动的数据达到多少时，就表示判断实际升降机到达的位置注意：在整个程序中没有出现X0、X1这个两个软元件？是因为C251为X0、X1的内置高速计数器，他们是一一对应的，只要见到c251,X0 X1就在里面了，当然，用了C251以后，X0 、X1不能在程序里面再当做开关量使用了接线参照下图21、我们对高速计数器的理解及编程相对11题定时器和计数器来说，本题目主要是告诉大家学习高数处理的功能 PLC内部高速计时器是计数器功能的扩展，高速计数器指令与定位指令使PLC 的应用范围从逻辑控制、模拟量控制扩展到了运动控制领域。

1200编码器和高速计数器的使用实验报告实验目的：1. 理解1200编码器和高速计数器的原理和使用方法；2. 掌握使用1200编码器和高速计数器进行实时测速的技术。

实验仪器和设备：1. 1200编码器；2. 高速计数器；3. 示波器；4. 信号发生器。

实验原理：1200编码器是一种用于测量转速和角度的传感器，它通过感应传入的旋转物体上的光脉冲信号来确定转速和角度。

光脉冲信号由1200编码器内部的光电传感器产生，传感器会将转动的物体上的刻痕影响转化为脉冲信号。

高速计数器是一种用于计数信号脉冲的仪器，可以实时统计输入的信号脉冲数量。

通过统计信号脉冲的数量可以计算出转速和角度。

实验步骤：1. 将1200编码器的输出接口与高速计数器的输入端连接，确保连接稳固可靠。

2. 设置信号发生器产生一定频率和脉冲宽度的脉冲信号作为输入信号。

3. 打开高速计数器和示波器，设置示波器参数以监测输入信号和计数器的输出信号。

4. 开始实时测速，在示波器上观察输入信号和计数器的输出信号。

5. 根据计数器的输出信号，可以计算出转速和角度。

实验结果：根据实时测速的实验数据，可以获得转速和角度的相关结果。

根据实验需求，进行相应的数据处理和分析。

实验注意事项：1. 确保实验中连接的电路和设备稳定可靠，以避免测量误差。

2. 操作实验仪器时需要注意安全，避免电路短路或其他意外情况发生。

3. 在实验过程中，注意记录实验数据和结果。

结论：通过实验可以发现，1200编码器和高速计数器可以实现对旋转物体的实时测速和角度的测量。

实验数据可以用于对控制系统、机械系统等的分析和优化。

光电编码器输出脉冲的几种计数方法光电编码器是一种常用的传感器，可以将物理运动转换成电信号输出。

它通常用于测量旋转角度、线性位移或速度等物理量。

光电编码器的输出通常是脉冲信号，而这些脉冲信号的计数方法对于准确获取物理量的数值至关重要。

在本文中，我们将探讨光电编码器输出脉冲的几种计数方法，并进一步分析其适用范围和优缺点。

1. 简单计数法在简单计数法中，我们直接对光电编码器输出的脉冲信号进行计数。

当脉冲数量达到预定值时，即可得到相应的物理量数值。

这种计数方法简单直接，适用于对物理量精度要求不高的场合，如简单的位置控制系统中。

然而，由于简单计数法无法处理脉冲信号的突变和误码，其适用范围受到一定限制。

2. 相位计数法相位计数法是以脉冲信号的相位变化进行计数。

通过检测脉冲信号的相位变化，可以实现对物理量的准确计数。

相位计数法适用于对脉冲信号变化频率较高的情况，能够有效避免误码和突变信号的影响。

然而，相位计数法对于频率较低的脉冲信号则无法有效计数，因此在选用相位计数法时需谨慎考虑其适用范围。

3. 光电编码器作为位置传感器时的计数方法对于光电编码器作为位置传感器的计数方法，通常采用增量式和绝对式两种方式。

增量式计数方法是基于光电编码器输出的增量脉冲进行计数，适用于需要连续监测位置变化的应用场合，如机械运动控制系统中。

而绝对式计数方法则是直接读取光电编码器输出的位置信息，能够精确获取物理量的绝对数值，适用于对位置精度要求较高的场合。

光电编码器输出脉冲的计数方法多种多样，各有适用范围和优缺点。

在实际应用中，我们需根据具体的物理量测量需求和系统性能要求来选择合适的计数方法。

通过深入理解和灵活运用这些计数方法，我们能够更好地实现对物理量的精确测量与控制。

在本主题中，我深入研究了光电编码器输出脉冲的几种计数方法，通过对比和分析，我对其中的优缺点有了更深入的理解。

我认为在实际应用中，选择合适的计数方法需要综合考虑物理量测量需求、系统性能和可靠性要求等多方面因素，以便更好地实现精确的测量与控制。

剖析编码器的工作原理及高速计数器程序编写编码器是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。

在一圈里，每个位置的输出代码的读数是唯一的; 因此，当电源断开时，绝对型编码器并不与实际的位置分离。

如果电源再次接通，那么位置读数仍是当前的，有效的; 不像增量编码器那样，必须去寻找零位标记。

现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。

编码器是把角位移或直线位移转换成电信号的一种装置。

前者成为码盘，后者称码尺.按照读出方式编码器可以分为接触式和非接触式两种.接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”;非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。

一文掌握高速计数器基础知识一、导读高速计数器主要是针对普通计数器无法记录到的高速脉冲信号进行计数，普通计数器的计数受PLC的扫描工作方式的限制，如果被测信号的频率较高时，就会丢失计数脉冲，普通计数器一般仅为几十HZ。

当脉冲信号频率较高时，那么就需要使用到高速计数器进行计数。

二、高速计数器数量及频率固件版本V2.0 到V2.2的标准型CPU（ST/SR20、ST/SR30、ST/SR40、ST/SR60）可以使用4个200kHz单相高速计数器或2个100kHz的两相高速计数器，而紧凑型CPU CR40、CR60可以使用4个100kHz单相高速计数器或2个50kHz的两相高速计数器。

固件版本V2.3以上的标准型CPU支持6个高速计数器，具体请参考表1和表2。

①标准型CPU高速计数器②经济性CPU高速计数器三、高速计数器类型及模式计数器共有四种基本类型：带有内部方向控制的单相计数器，带有外部方向控制的单相计数器，带有两个时钟输入的双相计数器和A/B相正交计数器。

③高速计数器的模式及输入点：④高速计数器的寻址不同的高速计数器所使用到的控制字节和状态字节均有固定的系统存储区，具体如下：四、高速输入降噪要正确使用高速计数器，可能需要执行以下一项或两项操作：● 调整HSC通道所用输入通道的“系统块”数字量输入滤波时间。

在 S7-200 SMART CPU 中，在 HSC 通道对脉冲进行计数前应用输入滤波，如下图所示：这意味着，如果 HSC 输入脉冲以输入滤波过滤掉的速率发生，则HSC 不会在输入上检测到任何脉冲。

请务必将 HSC 的每路输入的滤波时间组态为允许以应用需要的速率进行计数的值包括方向和复位输入。

下表显示可检测到的每种输入滤波组态的最大输入频率。

五、结语通过以上分享，相信大家已经掌握了S7-200SMART高速计数器的基础知识，更多关于高速计数器的应用请扫码观看详细内↓来源：技成培训网，作者：技成-眭相建，未经授权不得转载！。

1200高速计数器和编码器编程实例【原创版】目录1.1200 高速计数器和编码器概述2.1200 高速计数器和编码器的编程实例3.实例总结与展望正文【1200 高速计数器和编码器概述】1200 高速计数器和编码器是一种用于测量旋转速度和位置的设备，广泛应用于自动化控制、机器人、精密测量等领域。

它们具有高精度、高速度、高可靠性等特点，能够实现对旋转轴的精确测量和控制。

【1200 高速计数器和编码器编程实例】下面以一个简单的例子来说明如何使用 1200 高速计数器和编码器进行编程。

假设我们有一个旋转轴，其转速为 1200 转/分钟，我们需要编写一个程序来测量并显示其转速。

首先，我们需要配置 1200 高速计数器和编码器。

我们将编码器连接到计数器的输入端，然后将计数器连接到计算机的接口。

接下来，我们编写程序。

程序分为两个部分，一部分是初始化，另一部分是读取和显示转速。

初始化部分，我们首先初始化计数器和编码器，然后设置计数器的工作模式为高速计数模式。

读取和显示转速部分，我们通过读取计数器的值，然后根据编码器的脉冲数计算出转速。

编码器的脉冲数是固定的，通常为 2048 或者更多，而计数器的计数值则是编码器发出的脉冲数。

因此，我们可以通过将计数器的计数值除以编码器的脉冲数，得到旋转轴的转速。

最后，我们将计算出的转速显示在计算机屏幕上。

【实例总结与展望】通过上述实例，我们可以看到，1200 高速计数器和编码器的编程相对简单。

只需要配置好设备，然后编写程序读取和处理数据即可。

然而，这只是一个基本的例子。

在实际应用中，可能需要处理更多的数据，进行更复杂的计算，甚至需要与其他设备进行协同工作。

这就需要我们更深入地了解和掌握 1200 高速计数器和编码器的编程技术。

三菱PLC高速计数器和编码器应用编码器的作用相信大家会经常听到，但是，到底怎么用，相信很多人是一知半解，那么，今天陈老师就给大家分享一下具体的使用方法。

使用编码器之前，我们需要先学习高速计数器的概念。

一、什么是高速计数器假如我们的PLC的X0点接入了一个按钮，在plc里面写入以下的程序，我们按住按钮1次，那么计数器就会记1，按2次就记2，… …我们按1000次了，计数器c0的常开触点就会闭合，这很好理解。

假如我1秒按一次，那么，人为去按，那么按个1000次就能导通。

重点来了，如果说我不接按钮，我接了个光电感应器或者编码器去感应，由机器去触发，机器运行的速度非常快，可能1秒按了几百次，甚至几百几千次，我们的X0的常开触点就感应不了了，那么怎么办，我们可以用高速计数器。

如下表，是我们的单相的高速计数器假如我把光电感应器接到，X0，那么C235,就是它的专用的计数器，X0每感应到的每一个信号都会用C235进行计数，我们用以下程序就能把X0感应到的脉冲数存放到D235里面。

（同理，C236记录的是X1的脉冲数；C237记录的是X2的脉冲数… …）当然计数器的计数频率是有个极限的，普通的FX系列的X点，接受的速度是50KHz，就是1秒钟能接收导通50 000次。

二、编码器的使用（相对值编码器）上图是一个编码器，转动上面的轴可以发出2个信号，每转动一定的角度，这2个输出都会闭合一定的次数，就像上面的光电感应器的接线一样，接线可以接到2个X点上面去。

然后我们可以通过高速计数器来对它进行计数，从而知道它转动了多少距离。

它与前面那种一个点输入的感应器又不一样，编码器正转计数会增加，反转计数应该减少。

作用的话定位才能准确。

这时我们需要用到下面另外一种高速计数器如下图:我们可以选用C251到C255这几个计数器，假如我的编码器接的是X0和X1（接线后面再讲），那么选用的就是C251,我们来写一段程序看看：这样，我们就把编码器记录的位置记录在D0、D1两个寄存器里面了。

编码器工作原理编码器是一种常见的电子设备，用于将物理量转化为数字信号或者编码信号。

它广泛应用于各种领域，如自动化控制、通信、测量等。

本文将详细介绍编码器的工作原理及其常见类型。

一、工作原理编码器的工作原理基于信号的脉冲计数。

它通过感知或者测量物理量的变化，并将其转化为脉冲信号输出。

这些脉冲信号可以用来测量位置、速度、角度等物理量。

编码器通常由两个主要部份组成：传感器和信号处理器。

1. 传感器：传感器是编码器的核心部份，它负责感知或者测量物理量的变化。

常见的编码器传感器包括光电传感器、磁传感器和电容传感器等。

这些传感器可以根据不同的工作原理将物理量转化为电信号。

以光电传感器为例，它通常由发光二极管和光敏元件组成。

发光二极管发出光束，光敏元件接收到反射回来的光信号。

当物体经过光束时，光敏元件会感受到光的变化并产生电信号。

通过测量光敏元件接收到的光信号的变化，可以确定物体的位置或者运动状态。

2. 信号处理器：信号处理器负责接收传感器输出的电信号，并将其转化为数字信号或者编码信号。

常见的信号处理器包括计数器、微处理器和专用编码器芯片等。

计数器是一种简单的信号处理器，它通过计算脉冲信号的数量来测量物理量的变化。

计数器可以直接将脉冲信号转化为数字信号输出，用于测量位置或者运动的绝对值。

微处理器是一种更复杂的信号处理器，它可以对传感器输出的信号进行进一步处理和解码。

微处理器可以通过编程来实现不同的功能，如测量位置、速度、方向等。

专用编码器芯片是一种集成为了多种功能的信号处理器。

它可以实现高精度的测量和编码功能，并提供多种接口和通信协议。

二、常见类型根据编码器的工作原理和输出信号类型，可以将编码器分为以下几种常见类型：1. 绝对编码器：绝对编码器可以直接测量物体的绝对位置。

它通常具有多个输出通道，每一个通道对应一个位置值。

绝对编码器的输出信号可以是二进制码、格雷码或者绝对值码。

由于绝对编码器可以直接读取位置值，因此它在需要精确测量位置的应用中非往往见。

高速计数器和编码器编程实例
高速计数器和编码器是一种用于监测系统外部输入状态的常用传感器。

这两种传感器都可以通过软件编程，检测系统外部输入信号，并实现相应功能。

高速计数器是一种常用的电子传感器，可以检测外部信号变化，并将变化结果写入内存进行记录。

编程高速计数器的步骤如下：
1、首先，使用专用的工具将驱动文件加载到高速计数器；
2、然后，设置各种参数，例如，设置有效计数范围、复位方式、计数模式等；
3、设置完参数后，可以运行计数器，将变化的信号写入到内
存中；
4、最后，根据需要，调用API函数，进行读取计数结果的操作。

编码器也是一种常用的传感器，可以检测外部信号转换为相应的脉冲或数字信号，以实现记录或控制系统的功能。

编程编码器的步骤如下：
1、首先，使用专用的工具将编码器的驱动文件加载到相应的
内存中；
2、然后，根据需要，设置编码器的参数，例如，增量、解码
模式等；
3、然后，可以运行编码器，将变化的信号写入到指定的地址中；
4、最后，根据需要，使用API函数，读取并处理编码器的输
出结果。

总之，高速计数器和编码器可以有效地检测系统外部信号变化，并将变化结果写入内存中进行记录，从而实现精确的数据监控和控制功能。

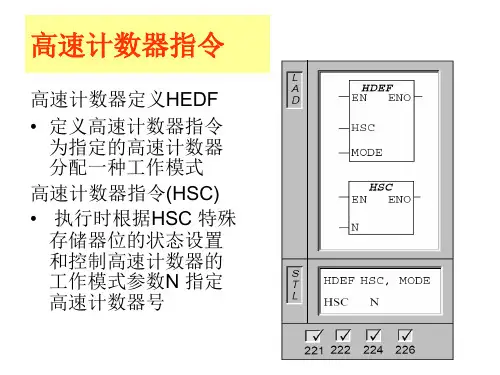

高速计数器的使用注意事项
高速计数器正在计数的时候，执行任何功能的hsc指令，会丢失脉冲。

除非你的掌握对这一个脉冲可以忽视。

例如一个通常使用手法：长度计算到设定值的时候复位一下然后连续计数。

这样的话在复位一瞬间，会丢失一个脉冲。

当然这样的脉冲多一个和少一个一点都不影响实际使用，但是假如涉及到同步掌握位置掌握，伺服的接收的脉冲数和plc高计计算的脉冲数不全都的时候，你的头就大了。

例如：编码器同时输出给一个伺服和一个高速计数器。

高速计数器根据脉冲数周期性的复位，而伺服就直接收脉冲进行定位。

你心想，伺服就始终跟着编码器转就是了。

而高计就每两万个脉冲从零开头计，正好协作上机械的某些动作而做出输出。

可是这样做的话plc的输出就会一个脉冲一个脉冲的慢慢丢失。

plc的动作渐渐落后于伺服了。

然后你就把全部现象归咎于干扰脉冲丢失，耗费了大量人力物力，最终没有结果。

最可怕的是当时状况也真的是发生了干扰现象。

那么这一个脉冲的事情将永久石沉。

然后你客户反映了问题，你就写了许多补偿的程序……一下又补偿不足，一下又过补偿一下又换零位光电，又激光对准。

然后……
总之数字电路数控程序在对与错之间没有任何状态。

数据精确了就是对的，数据出错了就是错的。

留意留意！smart plc也一样。
