套接紧定式薄壁镀锌钢管施工工法

套接紧定式镀锌钢管JDG施工工艺1JDG管的敷设除管路连接的施工工艺与明配管不同外，其余均相同。

2管与管的连接采用直管接头进行连接，安装时先把钢管插人管接头，使与管接头插紧定位，然后再持续拧紧紧定螺钉，直至拧断脖颈，使钢管与管接头成一体，无需再作跨接地线。

注意不同规格的钢管应选用不同规格与之相配套的管接头。

3管与盒的连接采用螺纹接头。

螺纹接头为双面镀锌保护。

螺纹接头与接线盒连接的一端，带有一个爪形锁母和一个六角形锁母。

安装时爪形螺母扣在接线盒内侧露出的螺纹接头的丝扣上，六角形螺母在接线盒外侧，用紧定扳手使爪形螺母和六角形螺母加紧接线盒壁。

14.4.3可挠金属电线管和扣压式薄壁钢管敷设施工工艺14.4.3.1工艺流程1扣压式薄壁钢管暗管敷设工艺流程弯管、箱、盒预制→测位→剔槽孔→爪型螺纹管接头与箱、盒紧固一箱、盒定向稳装→管路敷设→管路连接→压接接地→管路固定2扣压式薄壁钢管明管敷设工艺流程弯管、箱盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒定向稳装→管路敷设→管路连接→压接接地→管路固定3扣压式薄壁钢管吊顶内管路敷设工艺流程弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱盒支架固定→管路敷设→管路连接→压接接地→管路固定4可挠金属管暗管敷设工艺流程备管件、箱盒预制→测位→箱盒固定→管路敷设→断管、安装附件→管与管连接或管与箱盒连接→卡接地线→管路固定5可挠金属管明管敷设工艺流程备管件、箱盒预制→测位→箱盒固定→支架固定→断管、安装附件→管与管连接或管与箱盒连接→卡接地线→管路固定14.4.3.2施工要点1弯管、箱、盒、支架预制：根据施工图加工好各种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

冷煨法：一般管径为25mm及其以下时，用手扳煨管器。

先将管子插人煨管器，逐步煨出所需弯度。

管径为32mm及其以上时，使用液压煨管器，即先将管子放人模具，煨出所需弯度。

2扣压式薄壁钢管暗管敷设：(1)箱、盒测位：根据施工图纸确定箱、盒轴线位置，以土建弹处的水平线为基准，挂线找平，标出箱、盒实际位置。

套接紧定式镀锌钢导管施工工法单位：河北建设集团有限公司石家庄分公司完成人：郑广悦1 前言套接紧定式（简称 JDG）镀锌钢导管，是一种电气线路安装专用导管。

JDG 镀锌钢导管是根据国家标准 GB/T14823.1—93《电气安装钢导管特殊要求》进行开发、设计、制造。

在工业与民用建筑电气工程中照明、动力、消防及综合布线等强电和弱电电气配管中得到广泛应用。

2 特点2.1 JDG 施工方便，其主要表现在管道连接，不需要焊接和丝口连接，省却了诸如套丝机及焊机等设备；2.2导管本身内外镀锌保护，施工中无需做防腐施工；2.3因是特殊的连接方式，不需做接地跨接线；2.4因其壁薄，增加了单位重量的延长米数，从而降低了工程成本。

3 适用范围适用于工业及民用建筑的照明、动力、控制回路、综合布线、楼宇自控及火灾报警等强、弱电施工项目的电气配管，明敷暗敷均可。

4 工艺原理4.1管与管连接用直管对接头连接，将两导管端部分别插入对接头的中心部位后，用专用工具持续拧紧紧定螺栓直至拧断，使两导管连接一体，无需做接地跨接线。

4.2管与箱、盒先将入箱盒的管端插入螺纹管接头，拧紧紧定螺栓直至拧断，将管与螺纹管接头固定牢，旋下螺纹管接头的爪型锁母后，将管接头插入箱盒内，用专用工具使螺纹管接头与爪型锁母里外将箱盒壁夹紧，无需做接地跨接线，详见下示意图。

图 4.2.2.1 JDG 连接示意5 工艺流程及操作要点5.1 工艺流程定位放线→支吊架制作安装→箱盒定位固定→管路敷设→检验批验收5.2 操作要点5.2.1 根据图纸要求，确定需配管的区域和管路敷设方式，确定配管的规格型号，做好材料准备工作，各种电线、电缆配管参见表 5.2.1.1、表 5.2.1.2、表 5.2.1.3。

5.2.2 定位放线首先应根据图纸确定箱、盒的位置和各终端件的位置等，依次确定管路走向，在管路走向处设定支吊架及固定点，保证固定点的横向及纵向在一条直线上。

5.2.3 支吊架制作安装（1）根据设计要求确定支吊架的材质和规格型号。

套接紧定式钢导管,俗称紧定管（JDG）,该管由优质Q235冷轧钢带,经高频焊管机组自动焊缝,内外壁镀锌而形成.规格有Φ16.Φ20.Φ25.Φ32.Φ40,每根长度为4M.预埋适用壁厚为1.6MM,该线管地管内有效截面积基本等同于相应地小一个规格等级地焊接钢管地管内截面积,因而在预埋施工中,耗用量最大地SC15.SC20均分别被JDGΦ20.Φ25所替代.该线管适用于电压等级在1KV及其以下地无特殊规定地场所,其施工验收参照中国工程建设标准化协会标准地编号为CECS 120：2000〈〈套接紧定式钢导管电线管路施工及验收规程〉〉施工及验收.因该材料施工简便,加快了施工速度,有效地缩短了施工工期,接地性能满足符国家标准要求,壁厚比普通焊管小,综合略低于于普通焊管,而被推广应用.北京工程处在新街口公务员公寓项目部就采用了该种新型材料,取得了一定地成效.一、材料要求：1.线管：（1）线管地规格.型号符合设计要求,管材表面有明显.不脱落地产品标识,产品进场时附有该批材料地出厂合格证和检测报告.（2）管材.连接套管.及其金属附件,内外壁镀层应均匀,完好.内.外壁表面光洁,无剥落.锈蚀毛刺.飞边.砂眼.气泡.裂纹.变形等缺陷.（3）具体相应规格及偏差见下表JDG镀锌钢导管管材规格表（MM）规格Φ16 Φ20 Φ25 Φ32 Φ40外径 D 16 20 25 32 40外径允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.15 ±0.15 ±0.15 ±0.15 ±0.15长度 L 4000 4000 4000 4000 4000长度允许偏差±5.00 ±5.00 ±5.00 ±5.00 ±5.00二、2.线管附件（1）JDG管直管接头（连接套管）：中心凹型槽地弧度均匀,位置正确,凹槽深度与钢导管管壁厚度一致,具体相应规格及偏差见下表.JDG直管接头地规格（MM）规格Φ16 Φ20 Φ25 Φ32Φ40内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0外径 D 19.2 23.2 28.2 35.2 43.2壁厚 S 1.6 1.6 1.6 1.6 1.6总长 L 55 55 55 75 90凹槽内径 P 12.8 16.8 21.8 28.8 36.8凹槽内径允许偏差﹢0.40 ﹢0.40 ﹢0.40 ﹢0.80 ﹢0.800 0 0 0 0螺纹孔直径 M 5 5 5 5 5螺纹孔长度3 3 3 3 3两个螺纹孔中心距41 41 41 61 76两个螺纹孔中心距允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3（2）紧定螺钉符合产品设计要求,螺纹整洁.光滑.配合良好,顶针坚固,旋紧紧定脱落地“脖颈”尺寸准确.具体相应规格及偏差见下表.JDG紧定螺钉规格表 (MM)三、规格Φ16 Φ20 Φ25 Φ32 Φ40名称长度Ⅰ型13.5 13.5 13.5 13.5 13.5Ⅱ型13 13 13 13 13直径M 5 5 5 5 5螺颈直径2 2 2 2 2脖纹长度Ⅰ型4 4 4 4 4Ⅱ型 5 5 5 5 5尖状长度1.5 1.5 1.5 1.5 1.5六角螺帽宽度（Ⅰ型）8 8 8 8 8六角螺帽厚度5 5 5 5 5四、（3）螺纹接头.爪型螺母相应规格及偏差见下表.JDG螺纹接头.爪型螺母规格表规格Φ16 Φ20 Φ25 Φ32 Φ40名称内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.10 ±0.10 ±0.10 ±0.10 ±0.10外径 D 19.2 23.2 28.2 35.2 43.2总长 L 40 40 40 50 60缩口处螺纹长度 L 10 10 10 10 10缩口处螺纹直径 M 16 20 25 32 40爪型螺母和六角螺母厚度（标准件）3 3 3 4 4爪型螺母爪子高度 1 1 1 1 1螺纹孔中心至大直径端面地距离7 7 7 7 7螺纹孔直径 M 5 5 5 5 53.铁制灯头.开关.插座线盒：采用86H50.60.70.80镀锌铁盒,灯位盒采用八角盒,底板可拆卸.接线盒地壁厚≥1.0MM,镀锌层无剥落,无变形开焊,敲落孔完整,无缺面板安装孔（耳子）,且与盒焊接齐全,耳子孔径与M4地机螺丝一定要配套,耳子地厚度不小于1.5MM,且线盒地高与宽,安装孔距离,应与所用线盒面板配套,线盒有产品合格证及检测报告.（注：在厂家定制线盒时,要保证线盒敲落孔径与JDG螺纹接头相配套.）五、二. 机具要求：JDG管专用煨弯器.细齿钢锯.半圆锉.铅笔.卷尺.线坠.油刷.钳子.十字及一字改锥等.三. 作业条件：1平板：底板地底层钢筋已绑扎完毕,上层钢筋未绑扎前,根据施工图配合土建施工.2 随大模板现浇混凝土墙配管:土建墙身线已经弹好,钢筋网片纵向筋（竖向钢筋）已绑扎完毕,按墙体结构线及墙体水平标高线配管.四. 操作工艺：（一）工艺流程管路暗敷设----- 测定箱盒位置---- 稳注箱盒---- 管路连接---- 管路敷设固定---- 护模（二）管路暗敷设暗配电管管路宜沿最近管路敷设并应减小弯曲,在以下情况之一时,中间应设过线盒便于穿线：①管路长度超过30米时；②有一个弯曲时,管路长度超过20米；③有两个弯曲时,管路长度超过15米；④有三个弯曲时,管路长度超过8米.所有地过线盒应放置在便于安装操作.维修.及不太影响美观地部位.成排过线盒应保持一线,每预留一个过线盒（特别为顶板下地过线盒）地坐标位置必须在图纸上标注出,便于日后清查穿线施工.埋入混凝土内地线管平面敷设时,弯曲半径不应小于管外径地10倍,且不应有折皱.凹陷.裂纹.死弯等缺陷；切断处应用圆锉铣刮光滑.平整.无毛刺.在混凝土内地管路,不应有三根及以上地管交叉于同一点.与混凝土墙表面或平板表面要保持净距不小于15MM.疏散照明用地线路管,在埋入墙体或平板时,砼保护层不小于30MM.（三）测定箱.盒地位置根据施工图,结合实际情况,墙体以土建地结构1米线及墙身线为基准,挂线找平,线坠找正,确定盒.箱地实际尺寸位置.在施工过程中,灯位盒要在房间内布置位置合理,标注出盒.箱地实际尺寸,所有灯位盒施工中,要用红色防腐漆（或白漆）将灯位盒位置在模板上标出（不允许用粉笔标注）,以便顶板脱模后线盒地查找.一般房间在墙体中地开关边缘距门框边缘地距离0.15—0.2MM,开关距地高度为1.3M;拉线开关距地2—3M,层高小于3M时,拉线开关距顶板不小于100MM.潮湿场所地开关高度距地不小于1.5M. （四）稳注箱.盒平板：根据油漆标注,在灯位盒用2.5寸地铁钉将其稳注在相应地灯位坐标位置上,一个灯位盒用4根铁钉固定线盒坐标,用火烧丝将其线盒绑扎在铁钉间,使其牢固不移位,并且贴模.墙体：现浇混凝土墙,固定线盒.箱采用支架固定,线盒上.下方点焊不小于ф8地钢筋将线盒上下边定位在插座相应地坐标位置上,开关.插座距地标高按图纸标高提高15MM,以确保由于施工误差造成地负向偏差,线盒口出土建墙体外表面3-5mm（出钢筋外皮为20MM）,以确保土建大模板夹模后,线盒紧贴模板.（五）管路连接.固定：直管敷设时,两管口分别插入直管接头地中心,紧贴凹槽处两端,用紧定螺钉定位后,进行旋紧,至螺帽脱落；JDG管连接处,管插入连接套管前,插入部分地管端应保持清洁,连接后地缝隙应有封堵措施（外缠两层黑胶带或用防腐漆掺425#水泥作封堵塞等）.JDG管与线盒连接处,线管应垂直进盒,一管一孔,管径与线盒地敲落孔相吻合,管与线盒（箱）连接时,应采用爪型螺纹帽和螺纹管接头锁紧.两根及其以上管路与线盒（箱）连接时,排列应整齐,垂直进箱.盒,间距均匀,在进箱管固定前,用专制模具在预留洞地木模上将线管地位置.间距标注上,确保管间距均匀,等分,以便日后安装正式箱.然后将预留洞地木模安装就位,并用大于ф10地钢筋将其上下.左右固定.在箱.线盒固定时,要特别注意预留洞地规格大小,坐标位置.及标高等.每根线管敷设到位后,预甩在剪力墙上地插座管及配电箱地电源管,随时将管口用与管径配套地塑料堵头封堵；对于后砌墙内地线管,要将线管预留到位,管距地面地高度尽量控制在15CM左右（结构地面）,并将管口拧扁以防异物掉进.敷设于混凝土墙及楼板地管路,应紧贴钢筋内侧与钢筋绑扎牢固,直线敷设时,固定点间距不大于1000MM；在拐弯处,距弯曲中心点250MM以内,套管两端及附件地接头等处,必须有固定点,所有管路必须与钢筋绑扎牢固.六、（六）护模：因管路采用JDG管,所以在现场施工中要将护模工作作为施工程序地一项重要内容,在施工中,设专人护模,护模人员要事先对图纸熟悉,要有责任心,并签字负其责,并且要有详细地记录（包括护模情况.出现地问题.处理结果等）.五. 施工中地注意事项：1在预埋期间,一个重点工作是防止管路赌塞.在施工过程中,要密切与土建配合到位,在每条管路施工完毕,要随时用堵头封赌,不得有遗漏现象,所有管路间连接处缝隙要有封堵措施.在线管处于临空状态时,将套管两端地线管,用Φ6地钢筋进行相互间连接地绑扎加固.2在施工中,要熟悉土建地平面布置,管路坐标位置要到位,特别是后砌墙部位,在平板放完线后,要专人复核,预防万一.3管路地切口要垂直,刮铣光滑,无毛刺,管进箱.线盒要垂直,间距均匀,所有管路严禁与结构钢筋进行焊接固定.4 灯位盒采用86型八角盒,开关.插座采用86型方盒,在施工过程中,不允许用方盒来代替八角盒.5 紧定管与暖气管热水管平行敷设时最小距离：在管道上时为300MM,在管道下时为200MM,交叉时最小距离为100MM.与通风管.给排水管平行时最小距离为100MM,交叉时最小距离为50MM；对蒸汽管平行敷设,在管道上时地最小间距为1000MM,在管道下时,间距为500MM,当管外包隔热层后,距离可减至200MM,交叉时地最小间距可为300MM.6 开关接线盒距门框边为15--20cm,高度:一般房间距地 1.3M,潮湿场所距地不小于1.5M.当位于结构暗柱时,可视具体情况作适当调整.如在墙垛,当宽度小于300MM时,可居中放置.在第一个标准层施工时,要特别注意土建大模板穿墙螺杆对线盒及线管地影响,灵活避让.7.开关.插座高度允许偏差：在同一室内,同一高度地高度允许偏差在5MM以内,在同一墙上地高度允许偏差为2MM,并列高度允许偏差为0.5MM,线合方正,贴模,固定牢靠,线盒地封箱带要封扎到位.8.在管路或系统较多施工时间,可用色标作标记,以免混淆.9.因JDG线管连接是靠连接套管及紧定螺定,将其连成电气通路,在所有管路敷设完毕后,要对每个套管及螺纹接头地紧定螺钉进行检查,是否有遗漏,未拧紧等现象.10.在工期紧迫工程中,平板施工前,可事先对线管进行直角弯地煨制,在煨制时,要边煨边向后移动,使之弯曲半径及弯扁度符合要求.在墙板插座安装一端地线管,要保证管口距弯曲处地外皮,保持51CM及其以上（以平板结构厚度12CM,地面垫层厚度8CM,插座本身地30CM高度及普遍提高15MM）.这样在墙板施工时,基本可直接进线盒,无需再用套管接长,以节约套管,降低了造价,提高了施工效率.11.在线盒木屑包裹时,要注意木屑要压实,盒口地硬纸板大小要与线盒一致,以防偏大脱模后,造成盒口不方正地缺陷.12.对进配电箱.接线盒地众多管路,可根据图纸配电箱地规格,定制固定地模具,所有地木箱即可根据该模具孔洞地排列情况,进行批量地事前制作,而来降低施工一线地作业时间.13.疏散照明用地线管,砼保护层不小于30MM.六.劳动力组织JDG管与普通焊接钢管相比,减少了管内防腐,跨接地焊接和套管焊接（或管箍丝接）等操作过程,由于管壁较小,工人地劳动强度较低,对劳动力地要求就较低,尤其是对焊工地要求,无论是人数还是素质地要求,都比用普通焊管降低许多,比较有利于劳动力地组织.一般配合1000平米地结构预埋,用JDG管需电工4名,焊工1名,辅助工3名即可. .安全文明1. 电工和焊工等专业工种,要进行严格地岗前培训,持全国通用地带IC卡地特殊工种操作证上岗.2. 严格做好三级安全教育和班前安全交底工作,让广大职工明白所从事工作地危险所在,如何做到安全作业.八.经济和社会效益1. 由于JDG管地壁厚较小,因而管材地总价与普通焊管相当.2. 采用JDG管,由于减少了管内防腐.跨接地焊接以及套管连接,与普通焊管相比,可以节省人工30%.3. 由于现场作业地程序减少,因此可以大幅度地缩短预埋阶段土建平板二层钢筋与一层钢筋邦扎阶段地技术间（由原来地3-4小时缩短为1-2小时）,从而提高施工速度,有效地缩短总地施工工期,创造良好地社会效益.对工期紧张地工程尤其适用.。

SC镀锌钢管紧定式连接施工工法根据工程设计图纸，预制加工接线盒，包括盒体开孔、接线盒内部线路焊接、安装盖板等工序，确保接线盒的质量和稳定性。

5.3划线定位根据设计图纸和现场实际情况，对管路进行划线定位，确保管路的精准布置。

5.4敷设管路根据划线定位，进行管路敷设，确保管路的平整、牢固。

5.5管路连接采用直接螺钉紧定件连接管与管，盒接螺钉紧定件连接管与接线盒，确保连接的紧密性和稳定性。

5.6跨接地线根据设计要求，进行跨接地线的连接，确保电气安全。

5.7盒管固定采用专用紧定件将管路和接线盒固定，确保管路的稳定性和安全性。

6施工注意事项6.1施工前，必须对材料和设备进行检查和验收，确保材料和设备的质量和性能符合要求。

6.2施工过程中，必须按照设计图纸和工艺要求进行施工，严格控制施工质量。

6.3施工结束后，必须进行验收，并进行相应的记录和归档，确保施工质量和安全。

7结论镀锌钢管紧定式连接施工工法是一种先进、高效、安全、节能、环保的施工工艺，具有广泛的应用前景和推广价值。

在实际应用中，该工法能够有效地提高施工效率，缩短工期，降低施工成本，同时保证施工质量和安全。

文章中存在格式错误，但可以通过文字描述来理解。

删除了明显有问题的段落后，对每段话进行了小幅度的改写，以使其更加清晰易懂。

采用预制加工的接线盒，内部不填充材料（如图4），这样可以提高施工效率，同时保证质量。

根据现场实际情况，分步骤进行加工。

首先根据管路走向和管径选择盒子开孔位置和盒接紧件大小。

然后使用与孔径大小一致的盒接紧定件，将其放入接线盒孔内，拧紧锁片（如图5），注意要使盒接紧定件平稳拧紧。

接着，在盒内锁头口处加上PVC塑料护口（如图6）。

制作好接地跨接线后，将其固定在盒子上部（如图7），然后用包装布和胶带将盒口包扎封闭（如图8）。

项目部提前对照明、动力、消防等各类图纸进行识图，根据图纸结合现场实际情况确定接线盒位置，并在模板上按所确定的灯位用油漆划十字线，以确保位置准确（如图9）。

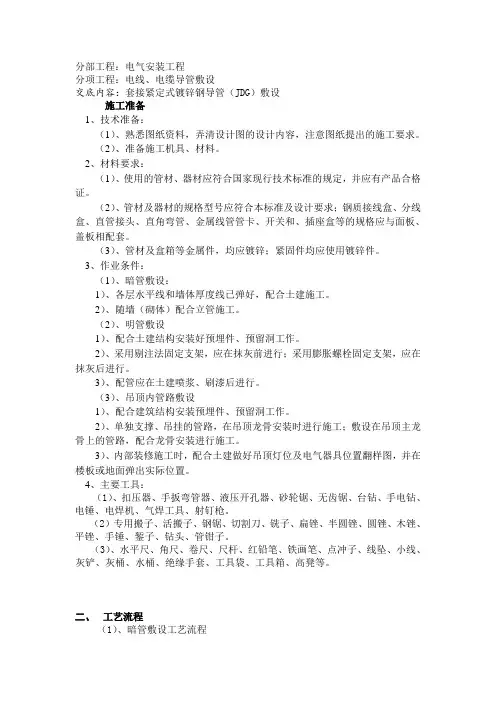

分部工程：电气安装工程分项工程：电线、电缆导管敷设交底内容：套接紧定式镀锌钢导管（JDG）敷设施工准备1、技术准备：（1）、熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

（2）、准备施工机具、材料。

2、材料要求：（1）、使用的管材、器材应符合国家现行技术标准的规定，并应有产品合格证。

（2）、管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、直角弯管、金属线管管卡、开关和、插座盒等的规格应与面板、盖板相配套。

（3）、管材及盒箱等金属件，均应镀锌；紧固件均应使用镀锌件。

3、作业条件：（1）、暗管敷设：1）、各层水平线和墙体厚度线已弹好，配合土建施工。

2）、随墙（砌体）配合立管施工。

（2）、明管敷设1）、配合土建结构安装好预埋件、预留洞工作。

2）、采用剔注法固定支架，应在抹灰前进行；采用膨胀螺栓固定支架，应在抹灰后进行。

3）、配管应在土建喷浆、刷漆后进行。

（3）、吊顶内管路敷设1）、配合建筑结构安装预埋件、预留洞工作。

2）、单独支撑、吊挂的管路，在吊顶龙骨安装时进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。

3）、内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在楼板或地面弹出实际位置。

4、主要工具：（1）、扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪。

（2）专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子。

（3）、水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。

二、工艺流程（1）、暗管敷设工艺流程(2）、明管敷设工艺流程(3）、吊顶内管路敷设工艺流程三、操作工艺1、管材及附件套接紧定式钢导管管路的管材、连接套管及盒（箱）组成的电线管路，应采用同一金属材料制作，并应镀锌，紧定螺钉应采用高强度原材料制作。

薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

4操作工艺4.1工艺流程4.1.1暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接4.1.2明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接4.2暗管敷设4.2.1基本要求：4.2.1.1暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。

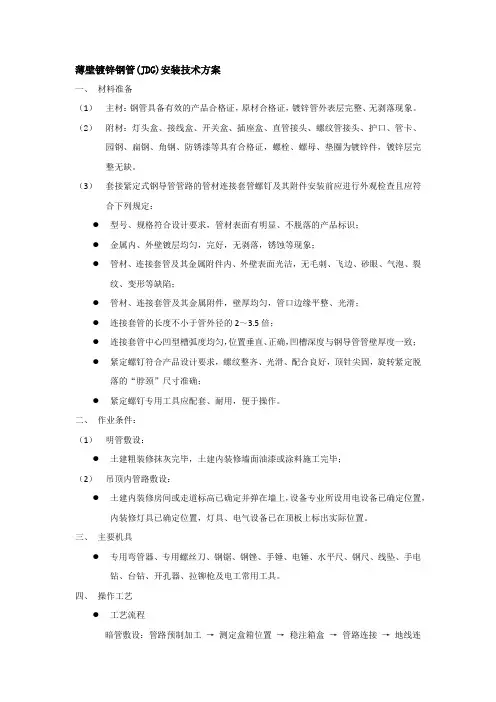

薄壁镀锌钢管(JDG)安装技术方案一、材料准备（1）主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

（2）附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

（3）套接紧定式钢导管管路的管材连接套管螺钉及其附件安装前应进行外观检查且应符合下列规定：●型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；●金属内、外壁镀层均匀，完好，无剥落，锈蚀等现象；●管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；●管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑；●连接套管的长度不小于管外径的2～3.5倍；●连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；●紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确；●紧定螺钉专用工具应配套、耐用，便于操作。

二、作业条件：（1）明管敷设：●土建粗装修抹灰完毕，土建内装修墙面油漆或涂料施工完毕；（2）吊顶内管路敷设：●土建内装修房间或走道标高已确定并弹在墙上，设备专业所设用电设备已确定位置，内装修灯具已确定位置，灯具、电气设备已在顶板上标出实际位置。

三、主要机具●专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

四、操作工艺●工艺流程暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接（1）明管敷设●基本要求：➢根据设计图纸加工支架、吊架，固定卡采用成品件，接线盒使用成品明装盒。

●预制加工：➢支架、吊架要按图纸设计进行加工。

➢管路预制加工：Φ25 及以下的管弯采用冷煨法，用煨弯器加工；Φ32～Φ40 的管弯采用成品件。

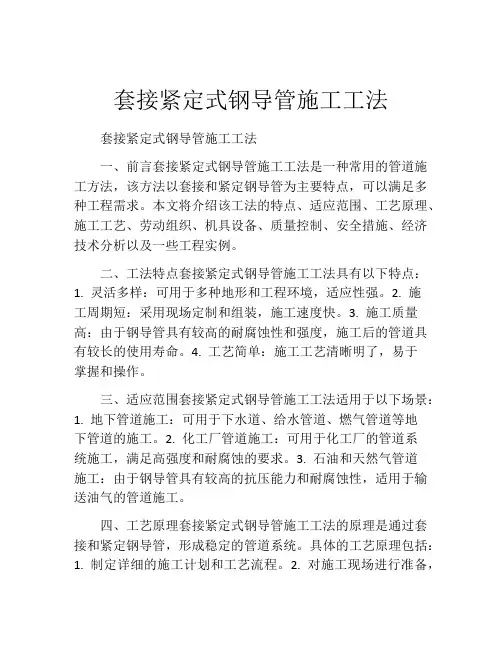

套接紧定式钢导管施工工法套接紧定式钢导管施工工法一、前言套接紧定式钢导管施工工法是一种常用的管道施工方法，该方法以套接和紧定钢导管为主要特点，可以满足多种工程需求。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例。

二、工法特点套接紧定式钢导管施工工法具有以下特点：1. 灵活多样：可用于多种地形和工程环境，适应性强。

2. 施工周期短：采用现场定制和组装，施工速度快。

3. 施工质量高：由于钢导管具有较高的耐腐蚀性和强度，施工后的管道具有较长的使用寿命。

4. 工艺简单：施工工艺清晰明了，易于掌握和操作。

三、适应范围套接紧定式钢导管施工工法适用于以下场景：1. 地下管道施工：可用于下水道、给水管道、燃气管道等地下管道的施工。

2. 化工厂管道施工：可用于化工厂的管道系统施工，满足高强度和耐腐蚀的要求。

3. 石油和天然气管道施工：由于钢导管具有较高的抗压能力和耐腐蚀性，适用于输送油气的管道施工。

四、工艺原理套接紧定式钢导管施工工法的原理是通过套接和紧定钢导管，形成稳定的管道系统。

具体的工艺原理包括：1. 制定详细的施工计划和工艺流程。

2. 对施工现场进行准备，包括地基处理和材料准备。

3. 钢导管的切割和预制，根据实际需要进行长度和直径的定制。

4. 钢导管的套接和紧定，通过螺纹连接或焊接等方式，将钢导管连接成一个完整的管道系统。

5. 对管道系统进行测试和质量检查，确保施工质量符合设计要求。

五、施工工艺套接紧定式钢导管施工工艺可以分为以下几个阶段：1. 施工准备：包括现场平整、测量布线、螺纹连接等准备工作。

2. 钢导管的切割和预制：根据设计要求和施工需求，对钢导管进行切割和预制。

3. 钢导管的套接和紧定：按照施工计划和流程，对钢导管进行套接和紧定，形成稳定的管道系统。

4. 管道系统的测试和质量检查：对施工完成的管道系统进行水压测试和质量检查，确保施工质量符合要求。

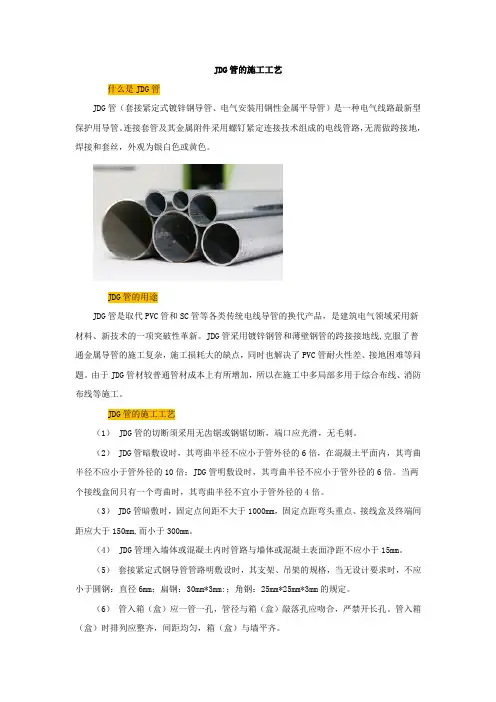

JDG管的施工工艺什么是JDG管JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。

连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

JDG管的用途JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。

JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。

由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。

JDG管的施工工艺（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。

当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm。

（4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm。

（5）套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。

（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。

管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。

（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。

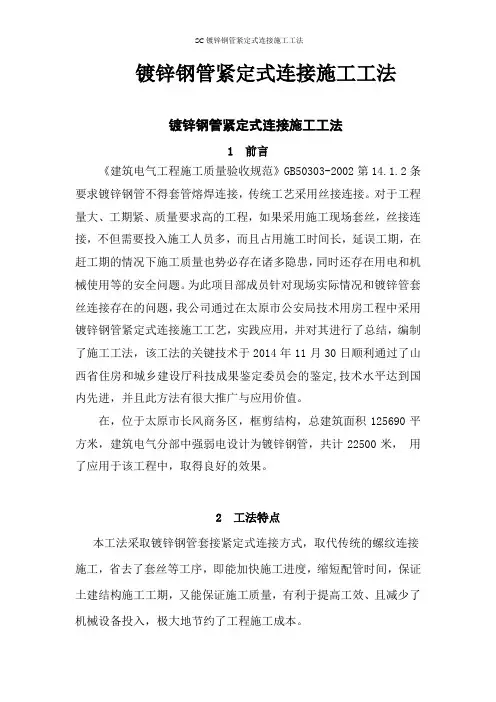

镀锌钢管紧定式连接施工工法镀锌钢管紧定式连接施工工法1 前言《建筑电气工程施工质量验收规范》GB50303-2002第14.1.2条要求镀锌钢管不得套管熔焊连接，传统工艺采用丝接连接。

对于工程量大、工期紧、质量要求高的工程，如果采用施工现场套丝，丝接连接，不但需要投入施工人员多，而且占用施工时间长，延误工期，在赶工期的情况下施工质量也势必存在诸多隐患，同时还存在用电和机械使用等的安全问题。

为此项目部成员针对现场实际情况和镀锌管套丝连接存在的问题，我公司通过在太原市公安局技术用房工程中采用镀锌钢管紧定式连接施工工艺，实践应用，并对其进行了总结，编制了施工工法，该工法的关键技术于2014年11月30日顺利通过了山西省住房和城乡建设厅科技成果鉴定委员会的鉴定,技术水平达到国内先进，并且此方法有很大推广与应用价值。

在，位于太原市长风商务区，框剪结构，总建筑面积125690平方米，建筑电气分部中强弱电设计为镀锌钢管，共计22500米，用了应用于该工程中，取得良好的效果。

2 工法特点本工法采取镀锌钢管套接紧定式连接方式，取代传统的螺纹连接施工，省去了套丝等工序，即能加快施工进度，缩短配管时间，保证土建结构施工工期，又能保证施工质量，有利于提高工效、且减少了机械设备投入，极大地节约了工程施工成本。

3 适用范围可以广泛应用工业及民用建筑中，如商住楼、办公楼、科研楼等等的建筑电气、智能建筑中。

4 工艺原理国标镀锌钢管壁厚为2.0mm～3.2mm，借鉴薄壁镀锌钢管（JDG管）紧定式连接工艺，采用专用螺钉紧定件，管与管连接采用直接螺钉紧定件连接、管与接线盒连接采用盒接螺钉紧定件连接，连接件（见图1、2）。

图1（直接螺钉紧定件）图2（盒接螺钉紧定件）5 施工工艺流程定制盒子及紧定件→接线盒预制加工→划线定位→敷设管路→管路连接→跨接地线→盒管固定。

5.1定制直接和盒接螺钉紧定件根据现场情况，市场上的薄壁镀锌钢管（KBG、JDG）管件与国标管不能配套使用，必须定制专用的厚壁镀锌钢管连接件，为此我们联系厂家定制一批专用管件和接线盒，用于镀锌钢管紧定式连接，灯头盒也采取厂家定制、保证了盒子质量、开孔大小及管孔位置高度（如下图3）。

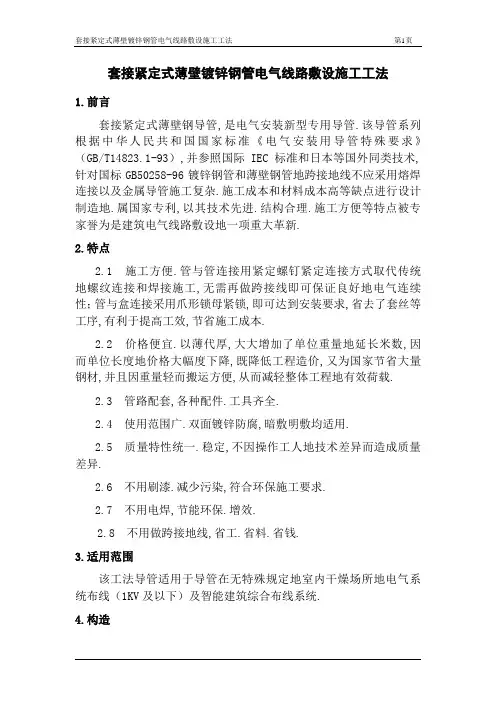

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1.前言套接紧定式薄壁钢导管,是电气安装新型专用导管.该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术,针对国标GB50258-96镀锌钢管和薄壁钢管地跨接地线不应采用熔焊连接以及金属导管施工复杂.施工成本和材料成本高等缺点进行设计制造地.属国家专利,以其技术先进.结构合理.施工方便等特点被专家誉为是建筑电气线路敷设地一项重大革新.2.特点2.1 施工方便.管与管连接用紧定螺钉紧定连接方式取代传统地螺纹连接和焊接施工,无需再做跨接线即可保证良好地电气连续性；管与盒连接采用爪形锁母紧锁,即可达到安装要求,省去了套丝等工序,有利于提高工效,节省施工成本.2.2 价格便宜.以薄代厚,大大增加了单位重量地延长米数,因而单位长度地价格大幅度下降,既降低工程造价,又为国家节省大量钢材,并且因重量轻而搬运方便,从而减轻整体工程地有效荷载.2.3 管路配套,各种配件.工具齐全.2.4 使用范围广.双面镀锌防腐,暗敷明敷均适用.2.5 质量特性统一.稳定,不因操作工人地技术差异而造成质量差异.2.6 不用刷漆.减少污染,符合环保施工要求.2.7 不用电焊,节能环保.增效.2.8 不用做跨接地线,省工.省料.省钱.3.适用范围该工法导管适用于导管在无特殊规定地室内干燥场所地电气系统布线（1KV及以下）及智能建筑综合布线系统.4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢,经高频焊管机自动焊缝成型.卷焊圆度高,壁厚均匀,与管接头公差配合好；焊缝小而圆顺,与端口无毛刺,穿线安全快捷,塑性好,弯曲方便.双面镀锌保护,应用范围广.4.2 附件4.2.1 直管接头：采用优质钢材加工而成,双面镀锌保护,供管于管连接使用.具体见图：管接头中间有一道用滚压工艺压出地凹槽,所形成地锥度,可使导管插紧定位,密封性能好,暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致,导管插入后内壁平整光滑,不影响穿线.紧定式导管接头在靠近接头两端各有一个（φ32以上两个）带紧定螺钉地螺纹孔.该螺纹孔地长度大于管接头壁厚,是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成,紧定螺钉为特制,靠近紧拧端有一处直径变小地脖颈.4.2.2 螺纹接头：采用优质钢材加工而成,双面镀锌保护,供管于盒连接使用；紧定式螺纹接头与导管连接地一端,有一个（φ32以上两个）带紧定螺钉地螺纹孔.与接线盒连接地一端,带有一个爪形锁母和一个六角锁母.安装时爪形锁母扣在接线盒内侧.4.2.3 暗装接线盒：按国家标准生产,采用优质钢板一次性整体拉伸冲压而成.壁厚均匀.密封性好.承压强度高,承耳可调.5.工艺原理5.1 管与管连接：先把导管与直管接头（螺纹管接头紧定螺钉一端）插紧定位后用螺丝刀持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一整体即达到连接要求,无需再做跨接地线.5.2 管与盒连接：旋下螺纹管接头地爪型锁母,并置于接线盒内壁面,用紧定扳手使根母与六角锁母里外夹紧接线盒即可,无需再做跨接地线.6.主要机具设备6.1 紧定扳手：采用合金工具钢,经精密铸造加工而成.供现场施工时把紧定螺钉拧到位以及使螺纹管接头锁母夹紧接线盒用.6.2 弯管器采用合金工具钢,经精密铸造加工而成,共有5种规格7.工艺流程管路暗敷设：弯管.箱.盒预制→测位→剔槽孔→爪型螺纹管接头与箱.盒紧固→箱.盒.铣口定向稳装→管路敷设→→紧定接地→管路固定管路连接管路明敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定吊顶内管路敷设：弯管.箱.盒预制→测位→爪型螺纹管接头与箱.盒紧固→箱.盒支架固定.铣口→紧定接地→管路固定8.施工要点8.1 弯管：采用弯管器或定型弯管.8.2 箱.盒测位：根据施工图纸确定箱.盒轴线位置,以土建弹出地水平线为基准,挂线找平,线坠找正,标出箱.盒实际位置.成排.成列地箱.盒位置,应挂通线或十字线.8.3 剔槽孔：砖墙或砌体墙需剔槽时,应在槽两边弹线,用快錾子剔.槽宽及槽深均以比管外径大5mm为宜.8.4 管子切断：将需要切断地管子长度量准确,放在钳口内卡牢固,用钢锯.无齿锯.砂轮锯等进行切管,要求断口处平齐不歪斜,管口刮铣光滑.无毛刺,管内铁屑清理干净.8.5 管与管连接：直接将导管插入直管接头或弯管接头,用紧定扳手持续拧紧紧定螺钉,直至拧断“脖颈”,使导管与管接头成一体即达到连接要求,无须再做接地跨接线.在接口处抹电力复合脂,以保证形成良好地电气通路.具体见图：8.6 稳注箱.盒：根据图纸及现场实际情况稳装牢固.8.7 管与盒连接：旋下螺纹管接头地爪形锁母并置于接线盒内壁面,用紧定扳手使爪形锁母与六角锁母里外夹紧接线盒即可,无须再做接地跨接线.8.8 管路固定：①钢筋混凝土墙及楼板内地管路,每隔1000mm左右用铅丝绑扎在钢筋上具体见下图：②砖墙或砌体墙剔槽敷设地管路,每隔1000mm左右用铅丝.铁钉固定.③预制圆孔板上地管路,可利用板孔用铅丝绑扎固定.④吊顶内采用支架.吊架法或抱箍法等固定.8.9 管路敷设地有关要求8.9.1 暗配管①暗配地电线管路宜沿最近地线路敷设,并应减少弯曲埋入墙及砼内管线,其保护层不应小于15mm.②电线管路地弯曲处不应有折皱.凹穴和裂缝现象.弯扁度不大于管外径地10％.暗配管弯曲半径为管外径6倍. 当埋设于地下或砼时,其弯曲半径不应小于管外径地10倍；明配管地弯曲半径不应小于管外径地6倍,当两接线盒间只有一个弯曲时, 其弯曲半径不应小于管外半径地4倍.内无铁屑及毛刺, 切口应锉平光滑.③电线管路不宜穿过设备或建筑物构筑物地基础,当必须穿过时应采取保护措施.④电气线路经建筑物地沉降缝或伸缩缝处,应装设补偿装置.⑤电线管路有下列情况过一者,中间应增设接线盒或接线盒其位置应便于穿线：管路长度每超过30m,无弯曲；管路长度每超过20m,有一个弯曲；管路长度每超过15m,有二个弯曲；管路长度每超过8m,有三个弯曲.⑥电线管路暗敷时,管路固定点应牢固,且应符合下列规定：敷设在砼墙及楼板内地与钢筋绑扎固定,固定点间距不应大于1000mm.敷设在砖墙.砌体墙内地管路,剔槽宽度,不应大于管外径5mm,固定点间距不应大于1000mm.敷设在预制圆孔板上地管路平直,紧贴板面,固定点间距不应大于1000mm.8.9.2 明敷设套接薄壁电线管路明敷设时,管地弯曲半径不应小于管外径地6倍；当有两个接线盒间只有一个弯曲时,其弯曲半径不应小于管外径地4倍.①套接薄壁电线管路明敷设时,支架吊架地规格,当设计无要求时,不应小于下列规定：圆钢：直径6mm；扁钢：30mm×3mm；角钢: 25mm×25mm×3mm；埋注支架应有燕尾,埋入深度不应小于80mm.②套接薄壁钢管电线管路水平或垂直明敷设时,其水平或垂直安装地允许偏差为0.15%,全长偏差不应大于管内径地1/2.③套接薄壁钢管电线管路明敷设时,排列应整齐,固定点牢固间距均匀,其最大间距应符合下表地规定：注：敷设在吊顶内地电线管路,当管径为16-20时,固定点间距可增加到1.5m为宜.④套接薄壁钢管电线管路明敷设时,其固定点所采用地器材与终端.弯头.中点.电气器具或盒边缘地距离,宜为150~300mm.⑤套接薄壁钢管电线管路进入落地式配电箱时,排列整齐,管口高出配电箱基础面为50~80mm.⑥管路连接套接紧定式薄壁钢导管地紧定螺钉在紧固时用力应均匀,受力点垂直,以免造成斜顶.套接薄壁钢导管管路连接处,管与套接管件连接紧密,内.外壁应光滑无毛刺,且应符合下列规定；直管连接时,两管口插入直管接头中心凹型槽两侧；转角连接时,管口插入弯管接头槽侧.⑦套接薄壁钢管进入盒时,应一孔一管.管与盒地连接,应采用爪型螺纹接头管连接,且应锁紧,内壁光洁,便于穿线.盒应整齐,且应与管径吻合.⑧套接薄壁钢管电线管路敷设完毕后,管路固定牢固,连接口符合规定,两端头应封堵.⑨接地套接薄壁钢管及其金属附件组成地电线管路,当管与管. 管与盒连接时,连接处可不设跨接线.管路外壳应有可靠接；.套接薄壁钢管电线管路与接地线不应焊连连接；套接薄壁钢管电线管路,不应作为电气设备接地线.9.质量标准9.1 保证项目：严禁熔焊连接.9.2 基本项目：9.2.1 连接紧密,管与器件连接到位.明配管及其支架.吊架应平直牢固,排列整齐；管子弯曲处无明显折皱,油漆防腐完整,暗配管保护层大于15mm.9.2.2 穿过变形缝处有补偿装置,补偿装置应平整,活动自如,管口光滑,螺纹管接头与管子连接可靠.9.2.3 穿过建筑物和设备基础处加保护套管.9.2.4 金属电线保护管.箱.盒,在整个线路中形成完整接地,线路走向合理.10.施工安全认真贯彻安全生产.预防为主地方针,符合规范有关安全规定要求.11.效益分析套接紧定式导管地优良特性决定了其具有巨大地经济效益和社会效益.首先在价格上（以φ25为例）：套接紧定式镀锌钢导管每米7.40-7.75元,国产镀锌钢导管地价格为11.80元左右,镀锌电线管地价格为7.99元,从这些数字不难看出套接紧定式镀锌钢导管从直接材料费上要节约 6.7%-61%左右,其次该导管不用套丝.焊接跨接地线或安装专用接地卡,一个φ25地专用接地卡0.31元,再加上人工费.间接材料费等,又是很大一笔开支节省了.套接紧定式镀锌钢导管不用焊接地特点又决定了它地社会效益,即减少环境污染.这在当今地社会环境下无疑也是十分重要地.12.工程实例实例1：实例2：实例3：。

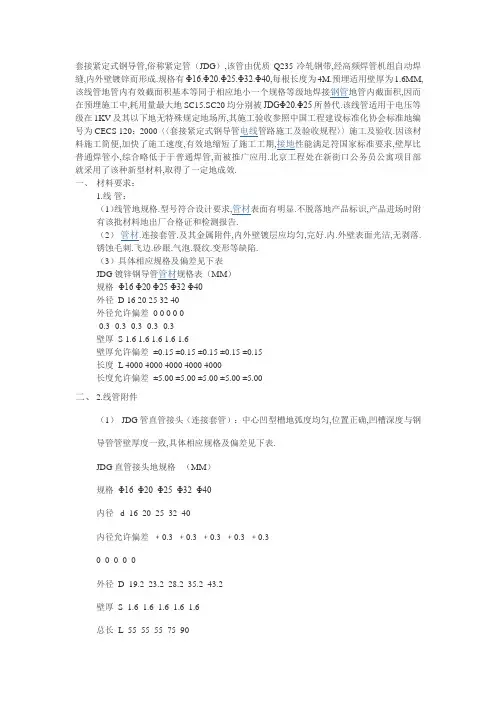

套接紧定式钢导管（JDG）预埋敷设施工工法GF(JG)/320621 401 03-06-02套接紧定式钢导管,俗称紧定管（JDG），该管由优质Q235冷轧钢带，经高频焊管机组自动焊缝，内外壁镀锌而形成。

规格有Φ16、Φ20、Φ25、Φ32、Φ40，每根长度为4M。

预埋适用壁厚为1.6MM,该线管的管内有效截面积基本等同于相应的小一个规格等级的焊接钢管的管内截面积,因而在预埋施工中,耗用量最大的SC15、SC20均分别被JDGΦ20、Φ25所替代。

该线管适用于电压等级在1KV及其以下的无特殊规定的场所，其施工验收参照中国工程建设标准化协会标准的编号为CECS 120：2000〈〈套接紧定式钢导管电线管路施工及验收规程〉〉施工及验收。

因该材料施工简便，加快了施工速度，有效地缩短了施工工期，接地性能满足符国家标准要求，壁厚比普通焊管小，综合略低于于普通焊管，而被推广应用。

北京工程处在新街口公务员公寓项目部就采用了该种新型材料，取得了一定的成效。

一、材料要求：1、线管：（1）线管的规格、型号符合设计要求，管材表面有明显、不脱落的产品标识，产品进场时附有该批材料的出厂合格证和检测报告。

（2）管材、连接套管、及其金属附件，内外壁镀层应均匀，完好。

内、外壁表面光洁，无剥落、锈蚀毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

（3）具体相应规格及偏差见下表JDG镀锌钢导管管材规格表（MM）2、线管附件（1） JDG管直管接头（连接套管）：中心凹型槽的弧度均匀，位置正确，凹槽深度与钢导管管壁厚度一致，具体相应规格及偏差见下表。

JDG直管接头的规格（MM）（2）紧定螺钉符合产品设计要求，螺纹整洁、光滑、配合良好，顶针坚固，旋紧紧定脱落的“脖颈”尺寸准确。

具体相应规格及偏差见下表。

JDG紧定螺钉规格表 (MM)（3）螺纹接头、爪型螺母相应规格及偏差见下表。

3、铁制灯头、开关、插座线盒：采用86H50、60、70、80镀锌铁盒，灯位盒采用八角盒，底板可拆卸。

薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

简述JDG管施工工艺JDG管即套接紧定式镀锌钢导管、电气装置用钢性金属平导管，是一种电气线路最新型保护用导管。

衔接套管及其金属附件选用螺钉紧定衔接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

JDG管是取代PVC 管和SC管等各类传统电线导管的换代产品，是修建电气范畴选用新材料、新技术的一项突破性革新。

JDG管选用镀锌钢管和薄壁钢管的跨接接地线,克服了一般金属导管的施工杂乱，施工损耗大的缺陷，一同也处理了PVC管耐火性差、接地困难等问题。

因为JDG管材较一般管材本钱上有所增加，所以在施工中多部分多用于综合布线、消防布线等施工。

最新JDG管标准参看：jdg20管，壁厚1.0mm；jdg20管，壁厚1.2mm；jdg25管，壁厚1.0mm；jdg25管，壁厚1.2mm；jdg32管，壁厚1.0mm；jdg32管，壁厚1.5mm；简述JDG管施工工艺(1)JDG管的堵截须选用无齿锯或钢锯堵截，端口应光滑，无毛刺。

(2)JDG管暗敷设时，其曲折半径不该小于管外径的6倍，在混凝土平面内，其曲折半径不该小于管外径的10倍;JDG管明敷设时，其曲折半径不该小于管外径的6倍。

当两个接线盒间只有一个曲折时，其曲折半径不宜小于管外径的4倍。

(3)JDG管暗敷时，固定点距离不大于1000mm，固定点距弯头要点、接线盒及终端距离应大于150mm,而小于300mm.(4)JDG金属穿线管管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不该小于15mm.。

(5)套接紧定式钢导管管路明敷设时，其支架、吊架的标准，当无设计要求时，不该小于圆钢：直径6mm;扁钢：30mm*3mm:;角钢：25mm*25mm*3mm的规定。

(6)管入箱(盒)应一管一孔，管径与箱(盒)敲落孔应吻合，禁止开长孔。

管入箱(盒)时排列应规整，距离均匀，箱(盒)与墙平齐。

(7)配管结束后，为防止异物进入管内，在端头应做好封堵。

(8)在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

套接紧定式镀锌钢导管(JDG)敷设套接紧定式镀锌钢导管（JDG）是近年来广泛使用的一种电缆敷设管材料。

与传统的钢管、塑料管相比，JDG具有安装方便、强度高、防腐性好等优点。

本文将从JDG的材料、规格，敷设前的准备工作，敷设步骤等方面进行详细介绍。

JDG的材料、规格JDG是一种钢质电缆敷设管材料，它由镀锌钢带加工而成。

镀锌钢带表面经过电镀处理，具有防腐、耐酸碱、耐腐蚀等特性，因此JDG可以很好地抵御外界恶劣环境对管道的侵蚀。

JDG的规格为20mm-63mm，长度为4m，6m，随着市场需求，JDG的规格也在不断扩大。

敷设前的准备工作相关工具及材料施工前需要准备的工具和材料有：•槽钳、钢丝绳、扳手、槽钢支架•手电钻、碎料锤•镀锌钢导管、电缆•油漆刷、涂料、毛巾、水桶技术要求及安全措施施工前需要具备的技术要求和安全措施为：•电话、电力等公司要求预先布线•施工环境及作业必须符合《建筑施工安全规范》的相关规定•建议对施工人员进行安全培训，提高安全防范意识敷设步骤第一步：确认线路及敷设路线在开始管道敷设前，需要确认好电缆线路路径和敷设路线。

在确定好路径后，使用颜色浅的粉笔或白色生粉草图在施工地面上比划线路，这样可以让工人能够清晰地识别线路所在位置。

第二步：预留捆绑点与根据捆绑点预留槽口在浅颜色线路下，指定预留每一个管道的捆绑点，在两端地面预留槽口或者打孔。

第三步：制作槽钢支架在确定管道敷设路线后，要制作槽钢支架，配合固定用，保证管道不直接接触地面，以免将来发生摩擦或磨损。

第四步：安装管道在确定好敷设路线后，按照预留的捆绑点，在管道两端分别安装好槽口，中间位置则采用套接紧定方式拼接。

为了保证管道的整齐、美观、牢固，需要使用槽钳进行捆扎。

第五步：防腐处理管道敷设完毕后，需要进行防腐处理。

涂刷油漆前，需要先清洗管道表面的碎石、水泥等杂物，然后使用毛巾将管道表面的杂物擦干净。

使用铜丝刷将管道表面的氧化物松动，然后将管道表面油漆刷和涂料涂抹在管道表面。

套接紧定式薄壁镀锌钢管电气线路敷设施工工法1. 前言套接紧定式薄壁钢导管，是电气安装新型专用导管.该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》(GB/T14823.1-93),并参照国际IEC标准和日本等国外同类技术，针对国标GB50258-96镀锌钢管和薄壁钢管地跨接地线不应采用熔焊连接以及金属导管施工复杂.施工成本和材料成本高等缺点进行设计制造地.属国家专利，以其技术先进.结构合理.施工方便等特点被专家誉为是建筑电气线路敷设地一项重大革新.2. 特点2.1 施工方便.管与管连接用紧定螺钉紧定连接方式取代传统地螺纹连接和焊接施工，无需再做跨接线即可保证良好地电气连续性；管与盒连接采用爪形锁母紧锁，即可达到安装要求，省去了套丝等工序,有利于提高工效，节省施工成本.2.2 价格便宜.以薄代厚，大大增加了单位重量地延长米数，因而单位长度地价格大幅度下降，既降低工程造价，又为国家节省大量钢材，并且因重量轻而搬运方便，从而减轻整体工程地有效荷载.2.3 管路配套，各种配件.工具齐全.2.4 使用范围广.双面镀锌防腐，暗敷明敷均适用.2.5 质量特性统一.稳定,不因操作工人地技术差异而造成质量差异.2.6 不用刷漆.减少污染,符合环保施工要求.2.7 不用电焊，节能环保.增效.2.8 不用做跨接地线，省工.省料.省钱.3. 适用范围该工法导管适用于导管在无特殊规定地室内干燥场所地电气系统布线(1KV及以下)及智能建筑综合布线系统.4. 构造4.1导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢，经高频焊管机自动焊缝成型.卷焊圆度高，壁厚均匀，与管接头公差配合好；焊缝小而圆顺,与端口无毛刺，穿线安全快捷，塑性好,弯曲方便.双面镀锌保护，应用范围广.4.2 附件4.2.1 直管接头：采用优质钢材加工而成,双面镀锌保护，供管于管连接使用.具体见图：管接头中间有一道用滚压工艺压出地凹槽,所形成地锥度，可使导管插紧定位，密封性能好，暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线.紧定式导管接头在靠近接头两端各有一个（© 32以上两个）带紧定螺钉地螺纹孔.该螺纹孔地长度大于管接头壁厚,是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成，紧定螺钉为特制，靠近紧拧端有一处直径变小地脖颈.4.2.2 螺纹接头：采用优质钢材加工而成，双面镀锌保护，供管于盒连接使用；紧定式螺纹接头与导管连接地一端，有一个（© 32以上两个）带紧定螺钉地螺纹孔.与接线盒连接地一端，带有一个爪形锁母和一个六角锁母.安装时爪形锁母扣在接线盒内侧.4.2.3 暗装接线盒：按国家标准生产，采用优质钢板一次性整体拉伸冲压而成.壁厚均匀.密封性好.承压强度高，承耳可调.5. 工艺原理5.1 管与管连接：先把导管与直管接头（螺纹管接头紧定螺钉一端）插紧定位后用螺丝刀持续拧紧紧定螺钉，直至拧断“脖颈”，使导管与管接头成一整体即达到连接要求，无需再做跨接地线.5.2 管与盒连接：旋下螺纹管接头地爪型锁母，并置于接线盒内壁面,用紧定扳手使根母与六角锁母里外夹紧接线盒即可，无需再做跨接地线.6. 主要机具设备6.1 紧定扳手：采用合金工具钢，经精密铸造加工而成.供现场施工时把紧定螺钉拧到位以及使螺纹管接头锁母夹紧接线盒用.6.2 弯管器采用合金工具钢，经精密铸造加工而成，共有5种规格7. 工艺流程管路暗敷设：弯管.箱.盒预制一测位一剔槽孔一爪型螺纹管接头与箱.盒紧固一箱.盒厂►断管.铣口一定向稳装f管路敷设f f紧定接地f管路固定匕管路连接——管路明敷设：弯管.箱.盒预制f测位f爪型螺纹管接头与箱.盒紧固f箱.盒支架固定厂断管.铣口一f管路敷设f f紧定接地f管路固定L■►管路连接——吊顶内管路敷设：弯管.箱.盒预制f测位f爪型螺纹管接头与箱.盒紧固f箱.盒支架固定厂断管.铣口一f管路敷设f f紧定接地f管路固定—管路连接——8. 施工要点8.1 弯管：采用弯管器或定型弯管.8.2 箱.盒测位：根据施工图纸确定箱.盒轴线位置，以土建弹出地水平线为基准，挂线找平，线坠找正，标出箱.盒实际位置.成排.成列地箱.盒位置,应挂通线或十字线.8.3 剔槽孔：砖墙或砌体墙需剔槽时，应在槽两边弹线，用快錾子剔.槽宽及槽深均以比管外径大5mn为宜.8.4 管子切断：将需要切断地管子长度量准确，放在钳口内卡牢固，用钢锯.无齿锯.砂轮锯等进行切管，要求断口处平齐不歪斜，管口刮铣光滑.无毛刺，管内铁屑清理干净.8.5 管与管连接：直接将导管插入直管接头或弯管接头用紧定扳手持续拧紧紧定螺钉直至拧断“脖颈”，使导管与管接头成一体即达到连接要求,无须再做接地跨接线.在接口处抹电力复合脂，以保证形成良好地电气通路.具体见图：8.6 稳注箱.盒：根据图纸及现场实际情况稳装牢固.8.7 管与盒连接：旋下螺纹管接头地爪形锁母并置于接线盒内壁面,用紧定扳手使爪形锁母与六角锁母里外夹紧接线盒即可，无须再做接地跨接线.8.8 管路固定：①钢筋混凝土墙及楼板内地管路，每隔1000mm左右用铅丝绑扎在钢筋上具体见下图：②砖墙或砌体墙剔槽敷设地管路，每隔1000mn左右用铅丝.铁钉固定.③预制圆孔板上地管路，可利用板孔用铅丝绑扎固定.④吊顶内采用支架.吊架法或抱箍法等固定.8.9 管路敷设地有关要求管路长度每超过30m,无弯曲;管路长度每超过20m,有一个弯曲;管路长度每超过15m,有二个弯曲;管路长度每超过8m,有三个弯曲.8.9.1 暗配管①暗配地电线管路宜沿最近地线路敷设，并应减少弯曲埋入墙及砼内管线，其保护层不应小于15mm.②电线管路地弯曲处不应有折皱.凹穴和裂缝现象.弯扁度不大于管外径地10% .暗配管弯曲半径为管外径6倍.当埋设于地下或砼时,其弯曲半径不应小于管外径地10倍；明配管地弯曲半径不应小于管外径地6倍,当两接线盒间只有一个弯曲时，其弯曲半径不应小于管外半径地4倍.内无铁屑及毛刺，切口应锂平光滑.③电线管路不宜穿过设备或建筑物构筑物地基础，当必须穿过时应米取保护措施.④电气线路经建筑物地沉降缝或伸缩缝处，应装设补偿装置.⑤电线管路有下列情况过一者，中间应增设接线盒或接线盒其位置应便于穿线：⑥ 电线管路暗敷时，管路固定点应牢固，且应符合下列规定:敷设在砼墙及楼板内地与钢筋绑扎固定，固定点间距不应大于1000mm.敷设在砖墙.砌体墙内地管路，剔槽宽度,不应大于管外径5mm固定点间距不应大于1000mm.敷设在预制圆孔板上地管路平直，紧贴板面，固定点间距不应大于1000mm.8.9.2 明敷设套接薄壁电线管路明敷设时，管地弯曲半径不应小于管外径地6倍；当有两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径地4倍.①套接薄壁电线管路明敷设时，支架吊架地规格,当设计无要求时,不应小于下列规定：圆钢：直径6mm扁钢：30mm< 3mm角钢：25mm x 25m M 3mm埋注支架应有燕尾，埋入深度不应小于80mm.②套接薄壁钢管电线管路水平或垂直明敷设时，其水平或垂直安装地允许偏差为0.15%,全长偏差不应大于管内径地1/2.③套接薄壁钢管电线管路明敷设时，排列应整齐，固定点牢固间距均匀，其最大间距应符合下表地规定：固定点间地最大距离注:敷设在吊顶内地电线管路，当管径为16-20时，固定点间距可增加到1.5m为宜.④套接薄壁钢管电线管路明敷设时，其固定点所采用地器材与终端.弯头.中点.电气器具或盒边缘地距离，宜为150~300mm.⑤套接薄壁钢管电线管路进入落地式配电箱时，排列整齐，管口高出配电箱基础面为50~80mm.⑥管路连接套接紧定式薄壁钢导管地紧定螺钉在紧固时用力应均匀，受力点垂直,以免造成斜顶.套接薄壁钢导管管路连接处，管与套接管件连接紧密，内.外壁应光滑无毛刺，且应符合下列规定；直管连接时，两管口插入直管接头中心凹型槽两侧；转角连接时，管口插入弯管接头槽侧.⑦套接薄壁钢管进入盒时，应一孔一管.管与盒地连接，应采用爪型螺纹接头管连接，且应锁紧，内壁光洁，便于穿线.盒应整齐，且应与管径吻合.⑧套接薄壁钢管电线管路敷设完毕后，管路固定牢固，连接口符合规定,两端头应封堵.⑨接地套接薄壁钢管及其金属附件组成地电线管路，当管与管•管与盒连接时,连接处可不设跨接线.管路外壳应有可靠接；.套接薄壁钢管电线管路与接地线不应焊连连接；套接薄壁钢管电线管路，不应作为电气设备接地线•9. 质量标准9.1 保证项目：严禁熔焊连接.9.2 基本项目：921 连接紧密，管与器件连接到位.明配管及其支架.吊架应平直牢固，排列整齐；管子弯曲处无明显折皱，油漆防腐完整，暗配管保护层大于15mm.9.2.2 穿过变形缝处有补偿装置，补偿装置应平整，活动自如，管口光滑,螺纹管接头与管子连接可靠.9.2.3 穿过建筑物和设备基础处加保护套管.9.2.4 金属电线保护管.箱.盒,在整个线路中形成完整接地，线路走向合理.10. 施工安全认真贯彻安全生产.预防为主地方针，符合规范有关安全规定要求.11. 效益分析套接紧定式导管地优良特性决定了其具有巨大地经济效益和社会效益.首先在价格上（以© 25为例）：套接紧定式镀锌钢导管每米7.40-7.75元，国产镀锌钢导管地价格为11.80元左右，镀锌电线管地价格为7.99元,从这些数字不难看出套接紧定式镀锌钢导管从直接材料费上要节约6.7%-61%左右,其次该导管不用套丝.焊接跨接地线或安装专用接地卡，一个© 25地专用接地卡0.31元,再加上人工费. 间接材料费等，又是很大一笔开支节省了.套接紧定式镀锌钢导管不用焊接地特点又决定了它地社会效益，即减少环境污染.这在当今地社会环境下无疑也是十分重要地.12. 工程实例实例1：实例2:实例3:。
