镀锌钢管安装工艺标准

镀锌钢管连接方式规范镀锌钢管是一种广泛应用于建筑、化工、冶金、电力等领域的管道材料。

在使用镀锌钢管进行管道连接时，需要按照相关规范进行操作，以确保连接的质量和可靠性。

下面将详细介绍镀锌钢管连接方式的规范。

1. 螺纹连接：螺纹连接是一种常见的连接方式，适用于小口径管道和低压管道。

在进行螺纹连接时，需要注意以下规范：- 连接螺纹要求符合技术规范，通常为国家标准或行业标准；- 螺纹处理应均匀、规整，无明显毛刺和裂纹；- 连接前需要清理螺纹表面的浮锈和杂质，确保螺纹连接的紧密性；- 在连接过程中应使用适当的力度，不要过度拧紧，避免损坏螺纹。

2. 焊接连接：焊接连接是常用的管道连接方式之一，适用于大口径管道和高压管道。

在进行焊接连接时，需要注意以下规范：- 进行焊接前需要清理管道表面的油污和锈蚀物，确保焊接接头的质量；- 焊接过程中需要使用符合规范要求的焊接材料和设备；- 焊接工艺要符合相关规范，保证焊缝的强度和密封性；- 焊接完成后，需要对焊缝进行非破坏性检测，确保连接的质量。

3. 法兰连接：法兰连接是一种常用的管道连接方式，适用于大口径和高压管道。

在进行法兰连接时，需要注意以下规范：- 选择合适的法兰材质和规格，确保连接的强度和密封性；- 在连接过程中需要使用符合规范要求的法兰密封垫片和紧固螺栓；- 紧固螺栓要均匀、适当地拧紧，避免过度紧固导致法兰变形或泄漏；- 进行法兰连接前，需要清理法兰面和管道端面的油污和锈蚀物，保证连接的质量。

4. 压力管道连接：压力管道连接是一种应用于高压管道的特殊连接方式，通常包括螺纹连接、球墨铸铁管接头和焊接连接等。

在进行压力管道连接时，需要注意以下规范：- 连接要遵循设计规范和技术要求，确保连接的强度和安全性；- 进行连接前需要进行前处理，包括清洗、除锈、防腐等；- 在进行压力管道连接时需要使用适合的密封材料，确保连接的密封性；- 连接完成后需要进行试压和检测，确保连接的质量和可靠性。

前言：KBG管与JDG管是我们弱电系统管材中使用最普遍的，但是你知道这两种管的施工工艺与标准吗？正文：1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

2 引用标准《建筑工程施工质量验收统一标准 GB50300-2001》《建筑电气工程施工质量验收规范 GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范 CECS100：98》《高层民用建筑设计防火规范 GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

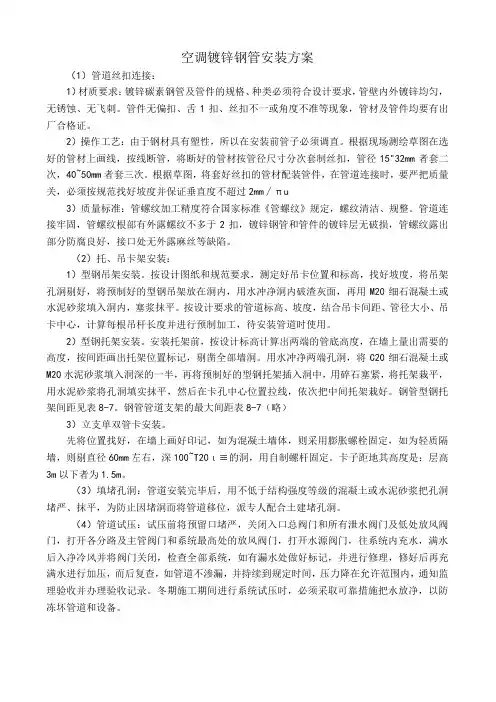

空调镀锌钢管安装方案（1）管道丝扣连接：1）材质要求：镀锌碳素钢管及管件的规格、种类必须符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。

管件无偏扣、舌1扣、丝扣不一或角度不准等现象，管材及管件均要有出厂合格证。

2）操作工艺：由于钢材具有塑性，所以在安装前管子必须调直。

根据现场测绘草图在选好的管材上画线，按线断管，将断好的管材按管径尺寸分次套制丝扣，管径15"32mm者套二次，40~50mm者套三次。

根据草图，将套好丝扣的管材配装管件，在管道连接时，要严把质量关，必须按规范找好坡度并保证垂直度不超过2mm∕πu3）质量标准：管螺纹加工精度符合国家标准《管螺纹》规定，螺纹清洁、规整。

管道连接牢固，管螺纹根部有外露螺纹不多于2扣，镀锌钢管和管件的镀锌层无破损，管螺纹露出部分防腐良好，接口处无外露麻丝等缺陷。

（2）托、吊卡架安装：1）型钢吊架安装。

按设计图纸和规范要求，测定好吊卡位置和标高，找好坡度，将吊架孔洞剔好，将预制好的型钢吊架放在洞内，用水冲净洞内破渣灰面，再用M20细石混凝土或水泥砂浆填入洞内，塞浆抹平。

按设计要求的管道标高、坡度，结合吊卡间距、管径大小、吊卡中心，计算每根吊杆长度并进行预制加工，待安装管道时使用。

2）型钢托架安装。

安装托架前，按设计标高计算出两端的管底高度，在墙上量出需要的高度，按间距画出托架位置标记，剔凿全部墙洞。

用水冲净两端孔洞，将C20细石混凝土或M20水泥砂浆填入洞深的一半，再将预制好的型钢托架插入洞中，用碎石塞紧，将托架栽平，用水泥砂浆将孔洞填实抹平，然后在卡孔中心位置拉线，依次把中间托架栽好。

钢管型钢托架间距见表8-7。

钢管管道支架的最大间距表8-7（略）3）立支单双管卡安装。

先将位置找好，在墙上画好印记，如为混凝土墙体，则采用膨胀螺栓固定，如为轻质隔墙，则剔直径60mm左右，深100~T20ι≡的洞，用自制螺杆固定。

卡子距地其高度是：层高3m以下者为1.5m。

检查方法：观察或切开防腐层检查。
g 管道、箱类和金属支架的油漆种类和涂刷遍数符合设计要求，附着良好，
无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查。
3）给水管道安装的允许偏差和检验方法见表。
项次 项 目
允许偏差（mm） 检查方法
给 水 铸 每 1m
1
铁管 水平管道
全长（25m 以上）
（5）应注意的质量问题 1）管道热浸镀锌层损坏 原因：由于压力和管钳日久失修，卡不住管道造成。 2）立管甩口高度不准确 原因：由于层高超出允许偏差或测量不准。 3）立管距墙不一致或半明半暗 原因：由于立管位置安排不当，或隔断墙位移偏差太大造成。 4）热水立管的套管向下层漏水 原因：由于套管露出地面高度不够，或地面抹灰太厚造成。
2
做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度， 翻身处高点要有放风、低点有泄水装置。
cDN≥100mm 时采用沟槽管件连接，DN<100mm 时采用螺纹连接。 5）立管安装： a 立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层 排开，顺序安装，对好调直时的印记，丝扣外露 2 至 3 扣，清除麻头，校核预留 甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均 加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正， 配合土建堵好楼板洞。 b 热水立管：按设计要求加好套管。立管与导管连接要采用 2 个弯头。立管 直线长度大于 15m 时，要采用 3 个弯头。立管如有伸缩器安装同干管。 6）支管安装： a 支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截 门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热 水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好 临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水 表。 b 热水支管：热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支 管的上方，支管预留口位置应为左热右冷。其余安装方法同冷水支管。 7）管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。 管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压， 当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到 规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。

钢管敷设施工工艺标准暗管敷设工艺流程（一）工艺流程暗管敷设预制加工测定盒、箱位置稳注盒箱管路连接暗管敷设方式变形缝处理地线连接验收（二）施工工艺1、暗管敷设（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

（2）暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或混凝土内的管子，离表面的净距不应小于15mm。

（3）进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

（4）埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。

2、预制加工根据设计图，加工好各种盒、箱、管弯。

钢管煨弯可采用冷煨法。

（1）冷煨法：一般管径为20mm及以下时，用手扳煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

（2）管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

（3）管子套丝：采用套丝板、套管机，根据管外径选择相应板牙。

将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。

管径20mm及以下时，应分二板套成；管径在25mm及以上时，应分三板套成。

3、测定盒、箱位置根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

4、稳注盒、箱（1）稳注盒、箱：稳注盒、箱要求灰浆饱满，平整牢固，坐标正确,现浇砼板墙固定盒、箱加支铁固定,盒、箱底距外墙面小于3cm时,需加金属网固定后再抹灰,防止空裂。

（2）托板稳注灯头盒：预制圆孔板(或其他顶板)打灯位洞时，找好位置后用尖錾子由下往上剔，洞口大小比灯头盒外口略大 l～2cm，灯头盒焊好卡铁(可用桥杆盒)后，用豆石混凝土稳注好，并用托板托牢，待砂浆凝固后，即可拆除托板。

热镀锌钢管施工工艺热镀锌钢管是一种常见的金属管材，通过将钢管浸入熔融的锌液中进行镀锌处理，能够有效地提高钢管的耐腐蚀性能。

在工程施工中，热镀锌钢管被广泛应用于给水管道、燃气管道、暖通管道等领域。

为了确保热镀锌钢管施工的质量和安全，需要遵循一系列的工艺要求和规范。

本文将对热镀锌钢管施工工艺进行详细介绍。

1. 材料准备在施工之前，需要对热镀锌钢管的材料进行准备。

首先需要检查钢管的质量和规格是否符合要求，并进行记录。

接下来，进行钢管的清洗工作，使用适当的清洗剂清除钢管表面的污垢和油脂，确保钢管表面干净。

2. 钢管预处理在进行热镀锌之前，还需要对钢管进行预处理。

首先进行酸洗处理，使用酸性清洗剂将钢管表面的氧化物和锈蚀物清除干净。

然后进行水洗处理，将酸性清洗剂残留物彻底冲洗掉。

最后进行烘干，将钢管表面的水分蒸发掉，确保表面干燥。

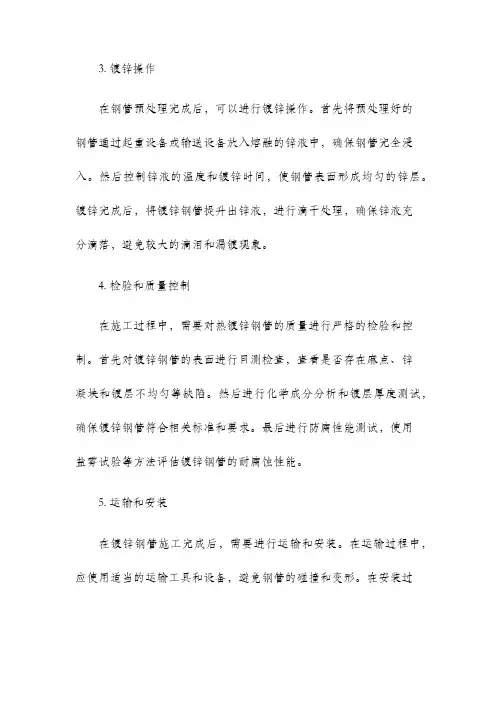

3. 镀锌操作在钢管预处理完成后，可以进行镀锌操作。

首先将预处理好的钢管通过起重设备或输送设备放入熔融的锌液中，确保钢管完全浸入。

然后控制锌液的温度和镀锌时间，使钢管表面形成均匀的锌层。

镀锌完成后，将镀锌钢管提升出锌液，进行滴干处理，确保锌液充分滴落，避免较大的滴泪和漏镀现象。

4. 检验和质量控制在施工过程中，需要对热镀锌钢管的质量进行严格的检验和控制。

首先对镀锌钢管的表面进行目测检查，查看是否存在麻点、锌凝块和镀层不均匀等缺陷。

然后进行化学成分分析和镀层厚度测试，确保镀锌钢管符合相关标准和要求。

最后进行防腐性能测试，使用盐雾试验等方法评估镀锌钢管的耐腐蚀性能。

5. 运输和安装在镀锌钢管施工完成后，需要进行运输和安装。

在运输过程中，应使用适当的运输工具和设备，避免钢管的碰撞和变形。

在安装过。

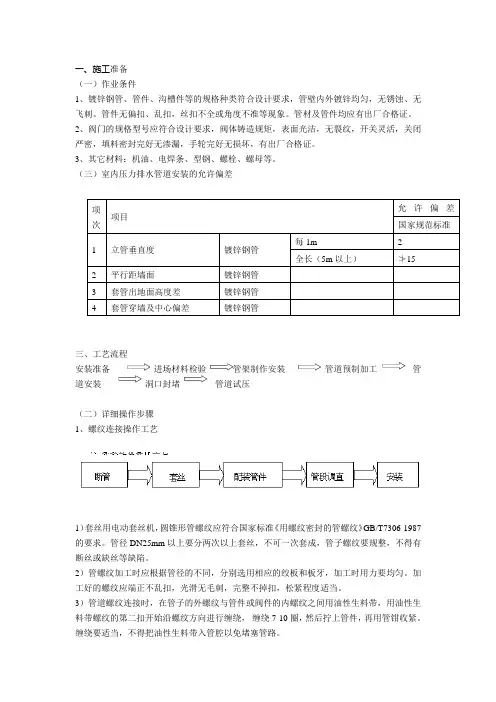

一、施工准备 （一）作业条件1、镀锌钢管、管件、沟槽件等的规格种类符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。

管件无偏扣、乱扣，丝扣不全或角度不准等现象。

管材及管件均应有出厂合格证。

2、阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完好无损坏，有出厂合格证。

3、其它材料：机油、电焊条、型钢、螺栓、螺母等。

（三）室内压力排水管道安装的允许偏差三、工艺流程安装准备进场材料检验 管架制作安装 管道预制加工 管道安装 洞口封堵 管道试压（二）详细操作步骤 1、螺纹连接操作工艺1）套丝用电动套丝机，圆锥形管螺纹应符合国家标准《用螺纹密封的管螺纹》GB/T7306-1987的要求。

管径DN25mm 以上要分两次以上套丝，不可一次套成，管子螺纹要规整，不得有断丝或缺丝等缺陷。

2）管螺纹加工时应根据管径的不同，分别选用相应的绞板和板牙，加工时用力要均匀。

加工好的螺纹应端正不乱扣，光滑无毛刺，完整不掉扣，松紧程度适当。

3）管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间用油性生料带，用油性生料带螺纹的第二扣开始沿螺纹方向进行缠绕， 缠绕7-10圈，然后拧上管件，再用管钳收紧。

缠绕要适当，不得把油性生料带入管腔以免堵塞管路。

项次 项目允许偏差国家规范标准1 立管垂直度 镀锌钢管 每1m2 全长（5m 以上） ≯15 2 平行距墙面 镀锌钢管3 套管出地面高度差 镀锌钢管4 套管穿墙及中心偏差镀锌钢管4）安装螺纹管件要按旋转方向一次装好，不得倒向旋转安装，露出2-3扣螺纹，并清除剩生料带，不得外露生料带，镀锌管的外露螺纹、所有钳痕和表面损伤部位需刷防锈漆。

5）管道及阀件的丝扣连接应在专用台具上进行，防止因丝扣连接造成管道直线度偏差过大而影响管道美观。

当管段丝扣部位出现弯曲时，应给予矫正，无法矫正时须拆卸丝扣件重新连接。

7）在接口位置橡胶圈外侧安上卡箍，并将卡箍凸边卡进沟槽内。

热镀锌钢管施工工艺（二）引言：热镀锌钢管是一种常用于建筑和工程领域的防腐蚀材料，其施工工艺对于确保镀锌层质量和延长使用寿命至关重要。

本文将详细介绍热镀锌钢管施工工艺的相关内容，包括表面处理、预热处理、镀锌工艺、冷却处理和质量检验等五个大点。

正文：1. 表面处理1.1 清洗：在进行镀锌前，必须彻底清洗热镀锌钢管表面的油、污物和氧化层。

1.2 喷砂：采用高压喷砂器将表面喷砂，去除钢管表面的氧化层，增加其粗糙度，提高镀锌层的附着力。

1.3 酸洗：在喷砂后，采用酸洗工艺去除热镀锌钢管表面的氧化、锈蚀物和污垢，确保锌层质量。

2. 预热处理2.1 加热：将热镀锌钢管放入预热炉中，通过加热将其表面温度升至适宜的镀锌温度，通常为450℃左右。

2.2 温度控制：控制预热炉的温度及作业时间，确保热镀锌钢管的表面温度符合要求，避免过高或过低温度对镀锌层质量的影响。

3. 镀锌工艺3.1 浸镀：将预热处理后的热镀锌钢管浸入镀锌槽中，使其完全被锌溶液浸泡，进而形成锌层。

3.2 均匀性控制：采取合适的搅拌工艺，确保镀液的成分均匀，避免锌层出现厚度不均匀的问题。

3.3 时间控制：根据钢管的规格和要求的镀锌层厚度，控制钢管在镀锌槽中停留的时间，以保证锌层厚度符合标准。

4. 冷却处理4.1 空气冷却：将浸镀完成的热镀锌钢管从镀锌槽中取出，置于通风良好的区域进行自然冷却。

4.2 水冷却：对于某些特殊要求的热镀锌钢管，可采用水冷却的方式加快镀锌层的固化和降低钢管温度。

5. 质量检验5.1 外观检查：对热镀锌钢管进行外观质量的检查，包括表面是否平整、无气泡、无凹陷等。

5.2 厚度测量：使用厚度测量仪对镀锌层的厚度进行测量，确保其符合相关标准。

5.3 附着力测试：通过拉力试验等方法，测试锌层与钢管的附着力，判断镀锌层的质量。

5.4 锌层质量检查：检查锌层的颜色、光泽等指标，以评估其质量是否符合要求。

总结：热镀锌钢管施工工艺是保证镀锌层质量和延长使用寿命的关键。

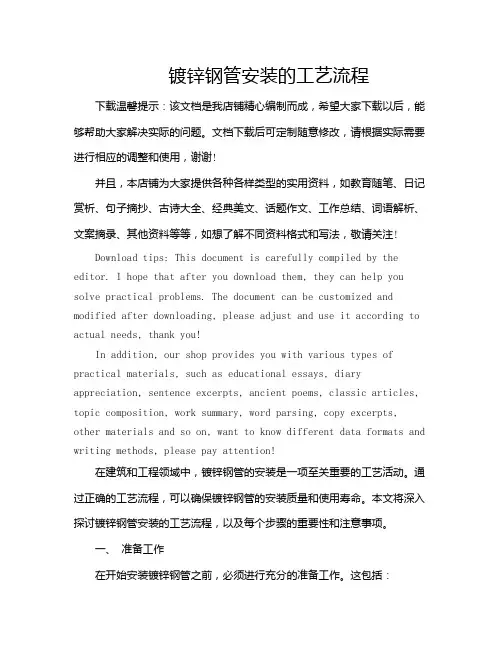

镀锌钢管安装的工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在建筑和工程领域中，镀锌钢管的安装是一项至关重要的工艺活动。

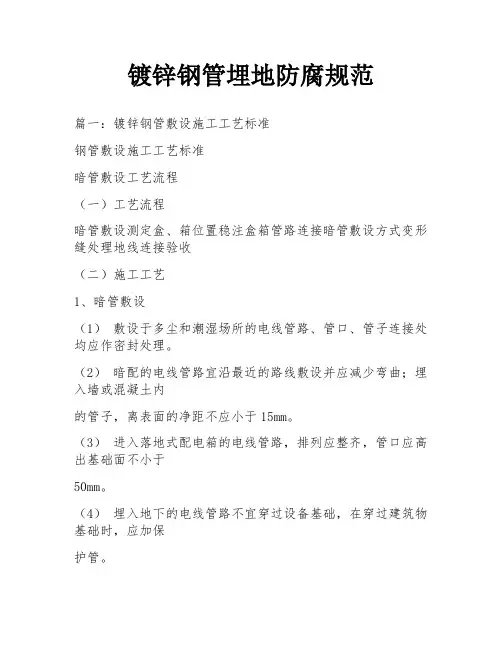

镀锌钢管埋地防腐规范篇一：镀锌钢管敷设施工工艺标准钢管敷设施工工艺标准暗管敷设工艺流程（一）工艺流程暗管敷设测定盒、箱位置稳注盒箱管路连接暗管敷设方式变形缝处理地线连接验收（二）施工工艺1、暗管敷设（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

（2）暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或混凝土内的管子，离表面的净距不应小于15mm。

（3）进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

（4）埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。

2、预制加工根据设计图，加工好各种盒、箱、管弯。

钢管煨弯可采用冷煨法。

（1）冷煨法：一般管径为20mm及以下时，用手扳煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

（2）管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

（3）管子套丝：采用套丝板、套管机，根据管外径选择相应板牙。

将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。

管径20mm及以下时，应分二板套成；管径在25mm及以上时，应分三板套成。

3、测定盒、箱位置根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

4、稳注盒、箱（1）稳注盒、箱：稳注盒、箱要求灰浆饱满，平整牢固，坐标正确,现浇砼板墙固定盒、箱加支铁固定,盒、箱底距外墙面小于3cm时,需加金属网固定后再抹灰,防止空裂。

（2）托板稳注灯头盒：预制圆孔板(或其他顶板)打灯位洞时，找好位置后用尖錾子由下往上剔，洞口大小比灯头盒外口略大 l～2cm，灯头盒焊好卡铁(可用桥杆盒)后，用豆石混凝土稳注好，并用托板托牢，待砂浆凝固后，即可拆除托板。

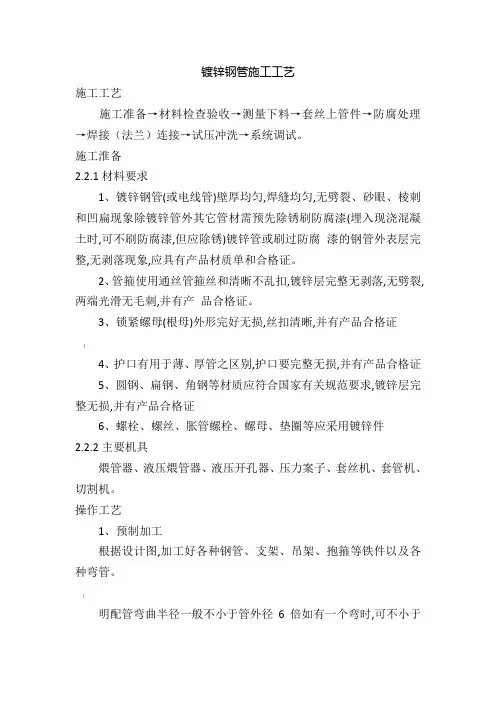

镀锌钢管施工工艺施工工艺施工准备→材料检查验收→测量下料→套丝上管件→防腐处理→焊接（法兰）连接→试压冲洗→系统调试。

施工淮备2.2.1材料要求1、镀锌钢管(或电线管)壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象除镀锌管外其它管材需预先除锈刷防腐漆(埋入现浇混凝土时,可不刷防腐漆,但应除锈)镀锌管或刷过防腐漆的钢管外表层完整,无剥落现象,应具有产品材质单和合格证。

2、管箍使用通丝管箍丝和清晰不乱扣,镀锌层完整无剥落,无劈裂,两端光滑无毛刺,并有产品合格证。

3、锁紧螺母(根母)外形完好无损,丝扣清晰,并有产品合格证|4、护口有用于薄、厚管之区别,护口要完整无损,并有产品合格证5、圆钢、扁钢、角钢等材质应符合国家有关规范要求,镀锌层完整无损,并有产品合格证6、螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件2.2.2主要机具煨管器、液压煨管器、液压开孔器、压力案子、套丝机、套管机、切割机。

操作工艺1、预制加工根据设计图,加工好各种钢管、支架、吊架、抱箍等铁件以及各种弯管。

[明配管弯曲半径一般不小于管外径6倍如有一个弯时,可不小于管外径的4倍加工方法可采用冷煨法和热煨法,支架、吊架应按设计图要求进行加工支架、吊架的规格设计无规定时, 应不小于以下规定: 扁铁支架30mm×3mm;角钢支架25mm×25mm×3mm;埋注支架应有燕尾,埋注深度应不小于120mm。

2、切割加工（1）钢管切割常用钢锯、割管器、无齿锯、砂轮切割机进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净将管子用台虎钳或龙门压架钳紧牢固,再把绞板套在管端,均匀用力不得过猛,随套随浇冷却液,丝扣不乱不过长,消除渣屑,丝扣干净清晰管径20mm及其以下时,应分二板套成;管径在25mm及其以上时,应分三板套成。

管子切断后，管口应磨光，打掉毛刺飞边。

（2）管螺纹加工采用电动套丝机，在套丝过程中，要经常加机油润滑和冷却，管螺纹要形成圆锥状，螺纹应端正、清楚、不得有毛刺，乱丝、断丝和缺丝总长不得超过螺纹全长的10%。

采暖——镀锌钢管安装一、施工准备1、管材：热镀锌钢管，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象，管壁内外镀锌均匀。

管件：管件无偏扣、乱扣，丝扣不全或角度不准等现象。

阀门：阀门规格型号和适用温度、压力设计符合设计要求。

铸造规矩、无飞刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，手轮无损伤。

阀门安装前，应做强度和严密性试验，试验应在每批数量中抽查10%，且不少于1个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。

4、其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等，选用时应符合设计要求二、主要机具1、机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2、工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活板子等。

3、其它：钢卷尺、程度尺、线坠、粉笔、小线等。

三、操作工艺1、工艺流程安装筹办→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐及面漆→调试2、安装筹办2.1.认真熟悉图纸，共同土建施工进度，预留槽洞及安装预埋件。

2.2.按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。

3、干管安装3.1.按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。

3.2.安装卡架，按设计要求或规定间距安装。

吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在关上，再把管抬起穿上螺栓拧上螺母，将管固定。

安装托架上的管道时，首先根据标高及要求坡度定位放线，然后根据设计要求或规范要求的水平间距确定卡架安装位置，把第一节管装好U型卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。

3.3.干管安装应从进户或分支路店开始，装管前要检查管腔并清理干净。

在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动如扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调至时的标记，要求丝扣外露2~3扣，并清理掉麻头依次方法装完为止。

Q/ZXJZ镀锌钢管敷设工程施工工艺标准中国新兴建设开发总公司发布目次1 范围 (1)2 引用标准 (1)3 施工准备 (1)4 操作工艺 (1)5 质量控制 (4)6 质量标准 (4)7 成品保护 (5)镀锌钢管敷设工程施工工艺标准1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所。

2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《爆炸和火灾危险环境电气装置施工及验收规范GB50257-96》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：3.1.1 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

3.1.2 主材：钢管具备有效的产品合格证，原材合格证，焊接钢管要求壁厚均匀，管内无毛刺，不允许有折皱、裂缝、镀锌管外表层完整、无剥落现象。

3.1.3 附材：灯头盒、接线盒、开关盒、插座盒、通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具：套丝机、套丝板、压力案子、液压煨管器、煨管器、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

ICSQ/GTS目 次1 范围 (1)2 引用标准 (1)3 施工准备 (1)4 操作工艺 (1)5 质量控制 (4)6 质量标准 (4)7 成品保护 (5)镀锌钢管敷设工程施工工艺标准1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所。

2 引用标准《建筑工程施工质量验收统一标准 GB50300-2001》《电气装置安装工程电缆线路施工及验收规范GB50168-2006》《自动化仪表工程施工及验收规范GB50093-2002》《建筑电气工程施工质量验收规范 GB50303-2002》《爆炸和火灾危险环境电气装置施工及验收规范GB50257-96》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：3.1.1 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

3.1.2 主材：钢管具备有效的产品合格证，原材合格证，焊接钢管要求壁厚均匀，管内无毛刺，不允许有折皱、裂缝、镀锌管外表层完整、无剥落现象。

3.1.3 附材：灯头盒、接线盒、开关盒、插座盒、通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具：套丝机、套丝板、压力案子、液压煨管器、煨管器、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

薄壁镀锌钢管（JDG、KBG）敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设（材质为JDG、KBG、薄壁镀锌钢管），可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

热镀锌钢管施工工艺热镀锌钢管是一种常见的防腐蚀材料，广泛应用于建筑、石油、化工、电力等行业。

热镀锌钢管施工工艺是确保热镀锌层质量和施工效率的关键。

本文将介绍热镀锌钢管施工的准备工作、主要步骤以及注意事项。

一、准备工作1. 材料准备：选择合适的热镀锌钢管，确保其符合相关标准和规范要求。

同时，还需准备适量的锌粉、熔剂、通气管、钢丝刷等施工材料和工具。

2. 施工现场准备：确保施工现场通风良好，并设置好安全警示标志，以保障工作人员的安全。

清理施工现场，确保地面平整、无杂物，并做好防护措施，以防止浪费材料。

二、主要步骤1. 表面处理：首先对钢管表面进行清洗，采用酸洗或机械清洗的方法去除表面的氧化皮、油污等杂质。

然后对清洗后的钢管进行酸洗中和处理，以确保表面的pH值符合要求。

2. 预处理：将清洗好的钢管进行预处理，包括酸洗、水洗、酸洗再水洗等步骤，以去除残留的酸洗剂和杂质。

然后将预处理好的钢管通过加热炉进行加热，提升其表面温度。

3. 热镀锌：将加热好的钢管放入热镀锌槽中进行热镀锌处理。

热镀锌槽中的熔融锌液通过管道进入槽内，将钢管浸入其中，使其表面与熔融锌液接触。

经过一定时间的浸泡后，将钢管从热镀锌槽中取出，使其表面形成一层均匀的锌层。

4. 后处理：热镀锌钢管取出后，需要进行后处理以提高其防腐蚀能力。

通常会通过氯化铵浸泡或水洗的方法进行后处理，使锌层表面形成坚固的环氧化物膜。

5. 检验与包装：对热镀锌钢管进行外观质量检验和尺寸规格检验，确保其符合相关标准和规范要求。

然后对合格的热镀锌钢管进行包装，以防止在运输和使用过程中遭受损坏。

三、注意事项1. 施工过程中要做好防护措施，穿戴好必要的防护用品，如手套、防护眼镜等，以确保工作人员的安全。

2. 注意热镀锌槽中熔融锌液的温度，不得超过规定的范围，以免影响热镀锌层的质量。

3. 热镀锌钢管施工过程中，要确保清洁，防止杂质附着在钢管表面，影响热镀锌层的质量。

4. 施工过程中要控制热镀锌时间，确保热镀锌层厚度均匀，达到标准要求。

镀锌钢管(线管)施工工艺1范围本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程2施工准备2.1材料要求2.1.1镀锌钢管(或电线管)壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象除镀锌管外其它管材需预先除锈刷防腐漆(埋入现浇混凝土时,可不刷防腐漆,但应除锈)镀锌管或刷过防腐漆的钢管外表层完整,无剥落现象,应具有产品材质单和合格证2.1.2管箍使用通丝管箍丝和清晰不乱扣,镀锌层完整无剥落,无劈裂,两端光滑无毛刺,并有产品合格证2.1.3锁紧螺母(根母)外形完好无损,丝扣清晰,并有产品合格证2.1.4护口有用于薄、厚管之区别,护口要完整无损,并有产品合格证2.1.5铁制灯头盒、开关盒、接线盒等,金属板厚度应不小于1.2mm,镀锌层无剥落,无变形开焊, 敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有产品合格证2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有产品合格证2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求,镀锌层完整无损,并有产品合格证2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件2.1.9其它材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象2.2主要机具:2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳2.2.3铅笔、皮尺、水平尺、线坠,灰铲、灰桶、水壶、油桶、油刷、粉线袋等2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等2.3作业条件:2.3.1暗管敷设:2.3.1.1各层水平线和墙厚度线弹好,配合土建施工2.3.1.2预制混凝土板上配管,在做好地面以前弹好水平线2.3.1.3现浇混凝土板内配管,在底层钢筋绑扎完后上层钢筋未绑扎前根据施工图尺寸位置配合土建施工2.3.1.4预制大楼板就位完毕,及时配合土建在整理板缝锚固筋(胡子筋)时,将管路弯曲连接部位按要求做好2.3.1.5预制空心板,配合土建就位同时配管2.3.1.6随墙(砌体)配合施工立管2.3.1.7随大模板现浇混凝土墙配管,土建钢筋网片绑扎完毕,按墙体线配管2.3.2明管敷设:2.3.2.1配合土建结构安装好预埋件2.3.2.2配合土建内装修油漆,浆活完成后进行明配管2.3.2.3采用胀管安装时,必须在土建抹灰完后进行2.3.3吊顶内或护墙板内、管路敷设:2.3.3.1结构施工时,配合土建安装好预埋件2.3.3.2内部装修施工时,配合土建做好吊顶灯位及电气器具位置翻样图,并在预板或地面弹出实际位置3操作工艺3.3暗管敷设基本要求:3.3.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理3.3.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的管子,离表面的净距不应小于15mm3.3.3进入落地式配电箱的电线管路,排列应整齐,管口应高出基础面不小于50mm3.3.4埋入地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管3.4预制加工: 根据设计图,加工好各种盒、箱、管弯钢管煨弯可采用冷煨法或热煨法3.4.1冷煨法: 一般管径为20mm 及其以下时,用手板煨管器先将管子插入煨管器,逐步煨出所需弯度管径为 25mm及其以上时,使用液压煨管器,即先将管子放入模具,然后扳动煨管器,炼出所需弯度3.4.2热煨法: 首先炒干砂子,堵住管子一端,将干砂子灌入管内,用手锤敲打,直至砂子灌实, 再将另一端管口堵住放在火上转动加热,烧红后煨成所需弯度,随煨弯随冷却要求管路的弯曲处不应有折皱、凹穴和裂缝现象,弯扁程度不应大于管外径的1/10;暗配管时,弯曲半径不应小于管外径的6倍; 埋设于地下或混凝土楼板内时,不应小于管外径的10倍3.4.3管子切断: 常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净将管子用台虎钳或龙门压架钳紧牢固,再把绞板套在管端,均匀用力不得过猛,随套随浇冷却液,丝扣不乱不过长,消除渣屑,丝扣干净清晰管径20mm及其以下时,应分二板套成;管径在25mm及其以上时,应分三板套成3.5测定盒、箱位置: 根据设计图要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际尺寸位置3.6稳注盒、箱:3.6.1稳注盒、箱: 稳注盒、箱要求发浆饱满,平整牢固,坐标正确盒、箱安装要求见表3-5所示现制混凝土板墙固定盒、箱加支铁固定,盒、箱底距外墙面小于3cm时,需加金属网固定后再抹灰,防止空裂盒、箱安装要求表3-5 实测项目要求允许偏差(mm) 盒、箱水平、垂直位置盒箱1m内相邻标高盒子固定箱子固定盒、箱口与墙面正确一致垂直垂直平齐 10(砖墙)、30(大模板) 2 2 3 最大凹进深度10mm3.6.2托板稳注灯头盒: 预制圆孔板(或其它顶板)打灯位洞时,找好位置后,用尖錾子由下往上踢,洞口大小比灯头盒外口略大1～2cm,灯头盒焊好卡铁(可用桥杆盒)后,用高标号砂浆稳注好,并用托板托牢,待砂浆凝固后,即可拆除托板现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成3.7管路连接:3.7.1管路连接方法:3.7.1.1管箍丝扣连接套丝不得有乱扣现象;管箍必须使用通丝管箍上好管箍后,管口应对严外露丝应不多于2扣3.7.1.2套管连接宜用于暗配管,套管长度为连接管径的1.5～3倍;连接管口的对口处应在套管的中心,焊口应焊接牢固严密3.7.1.3坡口(喇叭口)焊接管径80mm 以上钢管,先将管口除去毛刺,找平齐用气焊加热管端, 边加热边用手锤沿管周边,逐点均匀向外敲打出坡口,把两管坡口对平齐,周边焊严密3.7.2管与管的连接管径20mm 及其以下钢管以及各种管径电线管,必须用管箍连接管口锉光滑平整,接头应牢固紧密管径25mm及其以上钢管,可采用管箍连接或套管焊接3.7.2.1管路超过下列长度,应加装接线盒,其位置应便于穿线无弯时,45m;有一个弯时,30m; 有二个弯时,20m;有三个弯时,12m3.7.2.2管路垂直敷设时,根据导线截面设置接线盒距离;50mm2及以下为30m; 70～95mm 时, 为20m;120～240mm2时,为18m;3.7.2.3电线管路与其它管道最小距离3.7.3管进盒、箱连接:3.7.3.1盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔铁制盒、箱严禁用电, 用气焊开孔,并应刷防锈漆如用定型盒、箱,其敲落孔大而管径小时,可用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞3.7.3.2管口入盒、箱,暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接, 管口露出盒、箱应小于5mm有锁紧螺母者与锁紧螺母平,露出锁紧螺母的丝扣为2～4扣两根以上管入盒、箱要长短一致,间距均匀,排列整齐3.8暗管敷设方式:3.8.1随墙(砌体)配管: 砖墙、加砌气混凝土块墙、空心砖墙配合砌墙立管时,该管最好放在墙中心;管口向上者要堵好为使盒子平整,标高准确,可将管先立偏高200mm 左右,然后将盒子稳好,再接短管短管入盒、箱端可不套丝,可用跨接线焊接固定,管口与盒、箱里口平往上引管有吊顶时,管上端应煨成90°弯直进吊顶内由顶板向下引管不宜过长,以达到开关盒上口为准等砌好隔墙,先稳盒后接短管3.8.2大模板混凝土墙配管: 可将盒、箱焊在该墙的钢筋上,接着敷管每隔1m左右,用铅丝绑扎牢管进盒、箱要煨灯叉弯往上引管不宜过长,以能煨弯为准3.8.3现浇混凝土楼板配管: 先找灯位,根据房间四周墙的厚度,弹出十字线,将堵好的盒子固定牢然后敷管有两个以上盒子时,要拉直线如为吸顶灯或日光灯,应预下木砖管进盒、箱长度要适宜,管路每隔1m 左右用铅丝绑扎牢如有吊扇、花灯或超过3kg 的灯具应焊好吊杆3.8.4预制圆孔板上配管,如为焦碴垫层,管路需用混凝土砂浆保护素土内配管可用混凝土砂浆保护,也可缠两层玻璃布,刷三道沥青油加以保护在管路下先用石块垫起50mm,尽量减少接头, 管箍丝扣连接处抹油缠麻拧牢3.9变形缝处理:3.9.1变形缝处理做法: 变形缝两侧各预埋一个接线箱,先把管的一端固定在接线箱上,另一侧接线箱底部的垂直方向开长孔,其孔径长宽度尺寸不小于被接入管直径的2倍两侧连接好补偿跨接地线3.9.2普通接线箱在地板上(下)部做法3.9.2.1普通接线箱在地板上(下)部做法(一式): 箱体底口距离地面应不小于300mm,管路弯曲90°后,管进箱应加内、外锁紧螺母;在板下部时, 接线箱距顶板距离应不小于150mm, 3.9.2.2普通接线箱在地板上(下)部做法(二式)基本做法同(～式),(二式)采用的是直筒式接线箱,3.10地线焊接3.10.1管路应作整体接地连接,穿过建筑物变形缝时,应有接地补偿装置如采用跨接方法连接, 跨接地线两端焊接面不得小于该跨接线截面的6倍焊缝均匀牢固,焊接处要清除药皮, 刷防腐漆跨接线的规格3.10.2卡接:镀锌钢管或可挠金属电线保护管,应用专用接地线卡连接,不得采用熔焊连接地线3.11明管敷设基本要求:根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管明管敷设工艺与暗管敷设工艺相同处请见相关部分在多粉尘,易爆等场所敷管,应按设计和有关防爆规程施工3.11.1管弯、支架、吊架预制加工:明配管弯曲半径一般不小于管外径6倍如有一个弯时, 可不小于管外径的4倍加工方法可采用冷煨法和热煨法,支架、吊架应按设计图要求进加工支架、吊架的规格设计无规定时,应不小于以下规定: 扁铁支架30mm×3mm; 角钢架25mm×25mm×3mm;埋注支架应有燕尾,埋注深度应不小于120mm3.11.2测定盒、箱及固定点位置3.11.2.1根据设计首先测出盒、箱与出线口等的准确位置测量时最好使用自制尺杆3.11.2.2根据测定的盒、箱位置,把管路的垂直、水平走向弹出线来,按照安装标准规定的固定点间距的尺寸要求,计算确定支架、吊架的具体位置3.11.2.3固定点的距离应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm;中间的管卡最大距离见表3-83.11.3固定方法:有胀管造,木砖法、预埋铁件焊接法,稳注法、剔注法、抱箍法3.11.4盒、箱固定: 由地面引出管路至自制明盘、箱时,可直接焊在角钢支架上,采用定型盘、箱,需在盘、箱下侧100～150mm 处加稳固支架,将管固定在支架上盒、箱安装应牢固平整,开孔整齐并与管径相吻合要求一管一孔不得开长孔铁制盒、箱严禁用电气焊开孔配管及盒,箱移位遇有管路损坏时,应及时修复3.11.5管路敷设与连接:3.11.5.1管路敷设: 水平或垂直敷设明配管允许偏差值,管路在2m 以内时,偏差为3mm,全长不应超过管子内径的1/2 a 检查管路是否畅通,内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直者应调直 b 敷管时,先将管卡一端的螺丝拧进一半,然后将管敷设在管卡内,逐个拧牢使用铁支架时,可将钢管固定在支架上,不许将钢管焊接在其它管道上3.11.5.2管路连接:管路连接应采用丝扣连接,或采用扣压式管连接3.11.6钢管与设备连接: 应将钢管敷设到设备内,如不能直接进入时,应符合下列要求:3.11.6.1在干燥房屋内,可在钢管出口处加保护软管引入设备,管口应包扎严密3.11.6.2在室外或潮湿房间内,可在管口处装设防水弯头,由防水弯头引出的导线应套绝缘保护软管,经弯成防水弧度后再引入设备3.11.6.3管口距地面高度一般不宜低于200mm3.11.6.4埋入土层内的钢管,应刷沥青包缠玻璃丝布后,再刷沥青油或应采用水泥砂浆全面保护3.11.7金属软管引入设备时,应符合下列要求:3.11.7.1金属软管与钢管或设备连接时,应采用金属软管接头连接,长度不宜超过1m3.11.7.2金属软管用管卡固定,其固定间距不应大于1m3.11.7.3不得利用金属软管作为接地导体3.11.8变形缝处理: 地线焊接及处理办法见 3.9及3.10有关部分明配管跨接线应紧贴管箍,焊接处均匀美观牢固管路敷设应保证畅通,刷好防锈漆、调合漆,无遗漏3.12吊顶内,护墙板内管路敷设,其操作工艺及要求:材质、固定参照明配管工艺;连接、弯度、走向等可参照暗敷工艺要求施工,接线盒可使用暗盒3.12.1会审图纸要与通风暖卫等专业协调,并绘制翻样图经审核无误后,在顶板或地面进行弹线定位如吊顶是有格块线条的,灯位必须按相块分均,按设计要求,测定盒、箱位置、弹线定位3.12.2灯位测定后,用不少于2个螺丝把灯头盒固定牢如有防火要求,可用防火布或其它防火措施处理灯头盒无用的敲落孔不应敲掉,已脱落的要补好3.12.3管路应敷设在主龙骨的上边,管入盒,箱必须煨灯叉弯,并应里外带锁紧螺母采用内护口, 管进盒、箱以内锁紧螺母平为准3.12.4固定管路时,如为木龙骨可在管的两侧钉钉,用铅丝绑扎后再把钉钉牢如为轻钢龙骨、可采用配套管卡和螺丝固定, 或用拉铆钉固定直径25mm以上和成排管路应单独设架3.12.5花灯、大型灯具、吊扇等超过3kg 的电气器具的固定,应在结构施工时预埋铁件或钢筋吊钩,要根据吊重考虑吊钩直径,一般按吊重的五倍来计算,达到牢固可靠圆钢最小直径不应小于6mm,吊钩做好防腐处理潜入式灯头盒距灯箱不应大于1m,以便于观察维修3.12.6管路敷设应牢固通顺,禁止做拦腰管或拌脚管遇有长丝接管时,必须在管箍后面加锁紧螺母管路固定点的间距不得大于1.5m受力灯头盒应用吊杆固定,在管进盒处及弯曲部位两端15～30cm处加固定卡固定3.12.7吊顶内灯头盒至灯位可采用阻燃型普里卡金属软管过渡,长度不宜超过1m 其两端应使用专用接头吊顶各种盒,箱的安装盒箱口的方向应朝向检查口以利于维修检查4质量标准4.1保证项目:4.1.1导线间和导线对地间的绝缘电阻值必须大于0.5mω检验方法:实测或检查绝缘电阻测试记录4.1.2薄壁钢管严禁熔焊连接检验方法:明设的观察检查,暗设的检查隐蔽工程记录4.2基本项目:4.2.1连接紧密,管口光滑,护口齐全,明配管及其支架、吊架应平直牢固、排列整齐,管子弯曲处无明显折皱,油漆防腐完整,暗配管保护层大于15mm4.2.2盒、箱设置正确,固定可靠,管子进入盒、箱处顺直,在盒、箱内露出的长度小于5mm; 用锁紧螺母固定的管口,管子露出锁紧螺母的螺纹为2～4扣线路进入电气设备和器具的管口位置正确检验方法:观察和尺量检查4.2.3管路的保护应符合以下规定: 穿过变形缝处有补偿装置,补偿装置能活动自如;穿过建筑物和设备基础处加保护套管补偿装置平整,管口光滑,护口牢固,与管子连接可靠; 加保护套管处在隐蔽工程记录中标示正确检验方法:观察检查和检查隐蔽工程记录4.2.4金属电线保护管、盒、箱及支架接地(接零)电气设备器具和非带电金属部件的接地(接零), 支线敷设应符合以下规定:连接紧密牢固,接地(接零)线截面选用正确,需防腐的部分涂漆均匀无遗漏,线路走向合理,色标准确,涂刷后不污染设备和建筑物检验方法:观察检查4.3允许偏差项目: 电线管弯曲半径,明敷管安装允许偏差和检查方法应符合表3-9的规定5成品保护5.1剔槽不得过大、过深或过宽预制梁柱和预应力楼板均不得随意剔槽打洞混凝土楼板,墙等均不得私自断筋5.2现浇混凝土楼板上配管时,注意不要踩坏钢筋,土建浇注混凝土时,电工应留人看守, 以免振捣时损坏配管及盒,箱移位遇有管路损坏时,应及时修复5.3明配管路及电气器具时,应保持顶棚,墙面及地面的清洁完整搬运材料和使用高凳机具时, 不得碰坏门窗、墙面等电气照明器具安装完后,不要再喷浆,必须喷浆时,应将电气设备及器具保护好后再喷浆5.4吊顶内稳盒配管时,不要踩坏龙骨严禁踩电线管行走,刷防锈漆不得污染墙面、吊顶或护墙板等5.5其它专业在施工中,注意不得碰坏电气配管严禁私自改动电线管及电气设备6应注意的质量问题6.1煨弯处出现凹扁过大或弯曲半径不够倍数的现象其原因及解决办法有:6.1.1使用手扳煨管器时,移动要适度,用力不要过猛6.1.2使用油压煨管器或煨管机时,模具要配套,管子的焊缝应在正反面6.1.3热煨时,砂子要灌满,受热均匀,螺弯冷却要适度6.2暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近的路线敷设,不绕行弯曲处可明显减少6.3预埋盒、箱、支架、吊杆歪斜,或者盒、箱里进外出严重,应根据具体情况进行修复6.4剔注盒、箱出现空、收口不好,应在稳注盒、箱时,其周围灌满灰浆,盒、箱口应及时收好后再穿线上器具6.5预留管口的位置不准确配管时未按设计图要求,找出轴线尺寸位置,造成定位不准应根据设计图要求进行修复6.6电线管在焊跨接地线时,将管焊漏,焊接不牢、漏焊、焊接面不够倍数,主要是操作者责任心不强,或者技术水平太低,应加强操作者责任心和技术教育、严格按照规范要求进行焊接6.7明配管、吊顶内或护墙板内配管、固定点不牢,螺丝松动铁卡子、固定点间距过大或不均匀应采用配套管卡,固定牢固,档距应找均匀6.8暗配管路堵塞,配管后应及时扫管,发现堵管及时修复配管后应及时加管堵把管口堵严实6.9管口不平齐有毛刺,断管后未及时铣口,应用锉把管口锉平齐,去掉毛刺再配管6.10焊口不严破坏镀锌层,应将焊口焊严,受到破坏的镀锌层处,应及时补刷防锈漆7质量记录7.1镀锌金属焊接钢管(厚壁管)或电线管(薄壁管)及其附件应有材质检验报告单和产品出厂合格证7.2钢管暗(明)敷设预检、自检、互检记录7.3设计变更洽商记录、竣工图7.4分项工程质量检验评定记录。
