热镀锌钢管沟槽连接施工方法标准范本

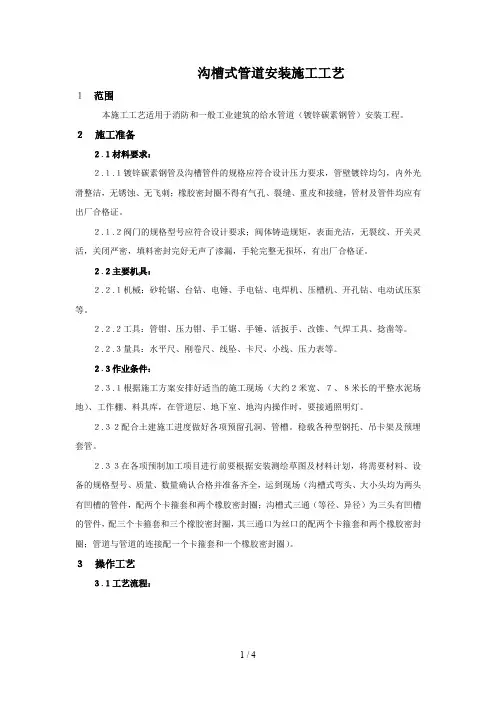

沟槽式管道安装施工工艺１范围本施工工艺适用于消防和一般工业建筑的给水管道（镀锌碳素钢管）安装工程。

２施工准备２.１材料要求：２.１.１镀锌碳素钢管及沟槽管件的规格应符合设计压力要求，管壁镀锌均匀，内外光滑整洁，无锈蚀、无飞刺；橡胶密封圈不得有气孔、裂缝、重皮和接缝，管材及管件均应有出厂合格证。

２.１.２阀门的规格型号应符合设计要求；阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无声了渗漏，手轮完整无损坏，有出厂合格证。

２.２主要机具：２.２.１机械：砂轮锯、台钻、电锤、手电钻、电焊机、压槽机、开孔钻、电动试压泵等。

２.２.２工具：管钳、压力钳、手工锯、手锤、活扳手、改锥、气焊工具、捻凿等。

２.２.３量具：水平尺、刚卷尺、线坠、卡尺、小线、压力表等。

２.３作业条件：２.３.１根据施工方案安排好适当的施工现场（大约２米宽、７、８米长的平整水泥场地）、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通照明灯。

２.３２配合土建施工进度做好各项预留孔洞、管槽。

稳载各种型钢托、吊卡架及预埋套管。

２.３３在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需要材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场（沟槽式弯头、大小头均为两头有凹槽的管件，配两个卡箍套和两个橡胶密封圈；沟槽式三通（等径、异径）为三头有凹槽的管件，配三个卡箍套和三个橡胶密封圈，其三通口为丝口的配两个卡箍套和两个橡胶密封圈；管道与管道的连接配一个卡箍套和一个橡胶密封圈）。

３操作工艺３.１工艺流程：３.２安装准备：压槽机分为联轴电机、压槽器、液压装置、三脚支撑平台和管架平台，压槽机应按照安装说明或在专业人员的指导下进行组装，组装完毕后检查机器是否运转正常，最重要的一点是保证压槽机与管架平台的水平度、一致性。

３.３管道预制加工：３.３.１断管：管子下料前应根据图纸尺寸核实无误方可进行测量下料，在选好的管材上画线，将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

镀锌钢管沟槽施工方案断管和滚槽1)按所需管材长度，用贝根公司提供的专用滚槽机断管。

保证断口端面与管材轴线垂直，切斜度DN50以下管不大于2°，DN60以上管不大于1.5 并去掉毛刺飞边。

2)压槽时应根据不同规格的管材选择相应的滚轮，并按压槽尺寸表滚出沟槽。

槽距以预装完卡环、垫圈、密封环后，管接头端面与径向密封环紧贴，且卡环、垫圈、密封环无缝隙为理想槽距。

在管材滚槽时需使用内置滚轮。

压槽尺寸表(mm)注:焊法兰式结构另有操作规范说明；FJK50（卡环式法兰接口件）滚槽距端面距离为11.5±0.5mm。

3)压槽和切断时，进刀不能太快，手柄每转进给量不大于0.1mm。

如果进刀太快，可能导致个别管材出现变形和破裂。

装管1)装管前必须去掉管材连接部位的复膜层。

2)检查接头各附件是否齐全。

3)对DN50及以下规格管件，按管件“装配说明书”附图所示顺序，将螺母、卡环、垫圈、密封圈依次装在管材上，插入管件承插孔底部，然后用专用扳手将螺母拧紧。

在拧紧螺母时注意防止管材旋转。

4)补芯BX20—50安装，补芯与管件配套使用密封圈配合，置入管件承插孔内拧紧管件螺母即可。

5)对DN65以上的大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与管件主体件连接，拧紧螺栓。

拧紧螺栓时应对角同时紧固，防止偏斜造成密封不严。

设置管卡1)管道安装时，应按要求设置固定支架进行固定，支架安装位置准确，每个管件两端都应设置支架；敷设应平整、牢固；与管道接触应紧密，但不得损伤管道表面，可用橡皮垫作为保护；贝根管支架的支撑间距不得大于下表的规定（以管件为基准点）。

如因施工环境受限制，施工方可适当调节支架敷设位置与数量。

支架的最大安装间距（mm）注：①在管件较多处可适当缩短支撑间距。

②支架材料一般为槽钢或角铁。

2)在连接三通、弯头、阀门、给水栓及各个配水点等受力处，必须采用固定支架固定。

管卡与管件之间的距离不得大于管材直径的四倍。

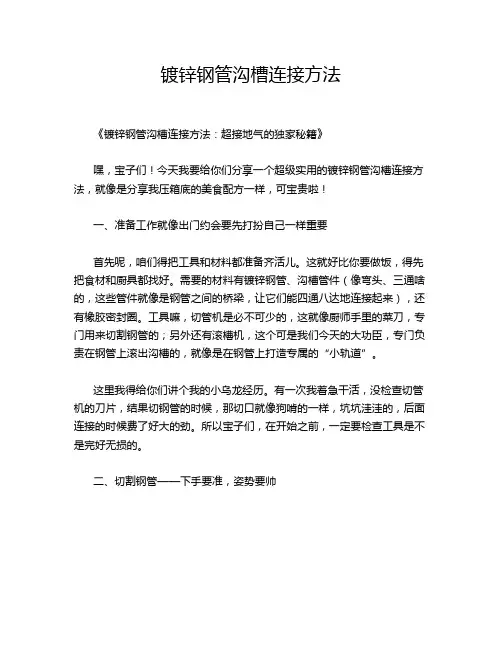

镀锌钢管沟槽连接方法《镀锌钢管沟槽连接方法：超接地气的独家秘籍》嘿，宝子们！今天我要给你们分享一个超级实用的镀锌钢管沟槽连接方法，就像是分享我压箱底的美食配方一样，可宝贵啦！一、准备工作就像出门约会要先打扮自己一样重要首先呢，咱们得把工具和材料都准备齐活儿。

这就好比你要做饭，得先把食材和厨具都找好。

需要的材料有镀锌钢管、沟槽管件（像弯头、三通啥的，这些管件就像是钢管之间的桥梁，让它们能四通八达地连接起来），还有橡胶密封圈。

工具嘛，切管机是必不可少的，这就像厨师手里的菜刀，专门用来切割钢管的；另外还有滚槽机，这个可是我们今天的大功臣，专门负责在钢管上滚出沟槽的，就像是在钢管上打造专属的“小轨道”。

这里我得给你们讲个我的小乌龙经历。

有一次我着急干活，没检查切管机的刀片，结果切钢管的时候，那切口就像狗啃的一样，坑坑洼洼的，后面连接的时候费了好大的劲。

所以宝子们，在开始之前，一定要检查工具是不是完好无损的。

二、切割钢管——下手要准，姿势要帅拿出咱们的切管机，把镀锌钢管放在上面，量好要切割的长度。

这就像你剪头发的时候告诉理发师你要剪多长一样，得精确点。

然后稳稳地握住钢管，按下切管机的开关，就像扣动玩具枪的扳机一样，“咔嚓”一声，钢管就切断了。

切完之后呢，要把管口的毛刺用锉刀或者砂纸打磨一下，这管口就像刚睡醒的人的头发，毛毛躁躁的，得给它顺顺，不然会影响后面的连接。

三、滚槽——钢管的华丽变身接下来就是滚槽机上场啦。

把切割好的钢管放在滚槽机上，调整好滚槽机的滚轮间距，这个间距可是有讲究的，就像你调收音机的频道一样，得调到刚好合适的位置。

一般来说，要根据管件的规格来调整，说明书上都写得明明白白的，可别偷懒不看哦。

然后启动滚槽机，看着滚轮在钢管上慢慢地滚出一道漂亮的沟槽，就像给钢管戴上了一条精致的项链。

在滚槽的过程中，要注意保持钢管的稳定，可不能让它像喝醉了酒的人一样东倒西歪的。

滚完槽之后呢，要检查沟槽的深度和宽度是不是符合要求，如果不符合，那就得重新滚，就像蛋糕没烤好，就得重新放进烤箱一样。

镀锌钢管连接施工方案1. 引言镀锌钢管是一种广泛应用于建筑、工业和农业领域的管材，其具有耐腐蚀、耐高温和强度高等特点，因此在连接施工过程中要特别注意操作，以确保连接的牢固性和密封性。

本文档旨在提供一种基本的镀锌钢管连接施工方案，以帮助施工人员正确、安全地进行连接操作。

2. 施工工具清单在进行镀锌钢管连接施工之前，我们需要准备以下工具：•手锤•手电钻•锯齿锉•扳手•封管胶•铁锤3. 施工步骤3.1 准备工作在开始连接施工之前，进行以下准备工作：1.将需要连接的镀锌钢管进行清洁，确保表面无尘、无油污。

2.检查管道连接口的尺寸和形状是否合适，必要时进行修整。

3.准备好所需工具和材料。

根据需要将镀锌钢管切割为所需长度。

使用管道切割器进行切割，注意保持切口平整光滑。

3.3 去除锈蚀使用锯齿锉将镀锌钢管管口和接头处的锈蚀层去除，以确保涂层附着良好。

3.4 进行连接连接镀锌钢管的常用方法有螺纹连接和焊接连接。

下面介绍两种连接方法的具体操作：3.4.1 螺纹连接1.根据管道尺寸，选择合适规格的螺纹连接件。

2.在管道连接口涂抹一层封管胶，以增强密封性。

3.将螺纹连接件旋入管道连接口，使用扳手旋紧，直至紧密连接。

3.4.2 焊接连接1.使用手电钻在连接处打磨出清晰的焊接坡口。

2.将焊接口进行处理，清洁焊接区域，确保无油污和杂质。

3.进行焊接操作，确保焊接接头牢固、均匀。

3.5 检查和测试连接完成后，进行以下检查和测试：1.检查连接部位的紧密度和连接件的稳固性。

2.进行压力测试，检测是否有泄漏现象。

3.观察是否有明显的渗漏现象，如有发现，及时修复。

4. 安全注意事项在进行镀锌钢管连接施工时，需注意以下安全事项：•使用工具时要戴好防护手套和护目镜，确保施工人员的人身安全。

•操作时要遵循操作规程，严禁擅自改变连接方式。

•在进行焊接操作时，应确保通风良好，并采取相应的防护措施，以防止有害气体的吸入。

5. 结论本文档介绍了一种基本的镀锌钢管连接施工方案。

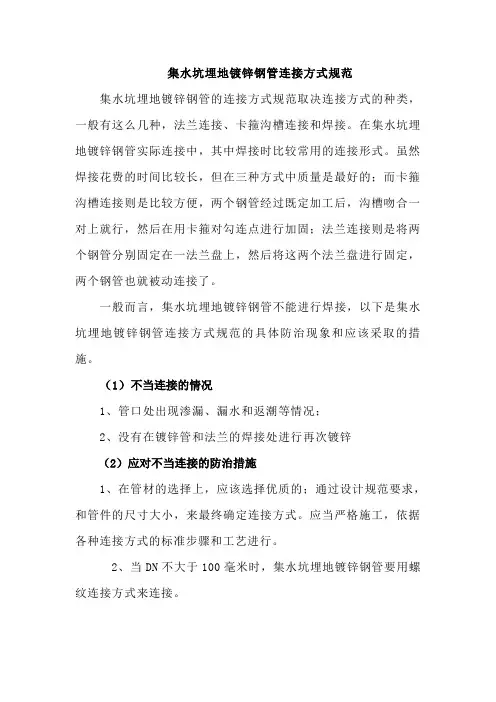

集水坑埋地镀锌钢管连接方式规范集水坑埋地镀锌钢管的连接方式规范取决连接方式的种类，一般有这么几种，法兰连接、卡箍沟槽连接和焊接。

在集水坑埋地镀锌钢管实际连接中，其中焊接时比较常用的连接形式。

虽然焊接花费的时间比较长，但在三种方式中质量是最好的；而卡箍沟槽连接则是比较方便，两个钢管经过既定加工后，沟槽吻合一对上就行，然后在用卡箍对勾连点进行加固；法兰连接则是将两个钢管分别固定在一法兰盘上，然后将这两个法兰盘进行固定，两个钢管也就被动连接了。

一般而言，集水坑埋地镀锌钢管不能进行焊接，以下是集水坑埋地镀锌钢管连接方式规范的具体防治现象和应该采取的措施。

（1）不当连接的情况1、管口处出现渗漏、漏水和返潮等情况；2、没有在镀锌管和法兰的焊接处进行再次镀锌（2）应对不当连接的防治措施1、在管材的选择上，应该选择优质的；通过设计规范要求，和管件的尺寸大小，来最终确定连接方式。

应当严格施工，依据各种连接方式的标准步骤和工艺进行。

2、当DN不大于100毫米时，集水坑埋地镀锌钢管要用螺纹连接方式来连接。

3、在镀锌管连接前，先用手把镀锌管拧上，来检查看看其松紧程度，要保留足够的余量来拧紧管件。

4、按照顺时针方向来缠绕填料，缠绕要均匀。

5、当DN大于100毫米时，集水坑埋地镀锌钢管则可以选用焊接法兰来连接。

6、焊接法兰过后，就需要进行二次镀锌。

如果对相关部位的下料尺寸不是特别有把握的情况下，可以先预组装，没有问题的情况下然后进行二次镀锌。

7、两个法兰连接时，应该处于平行，不要强行把不平行的法兰连接。

8、垫片要放到两个连接的法兰之间，其材质和厚度要满足设计也好施工也好各方面的规范要求，要把垫片做成带把的形状再进行安装，不能凸进法兰内部。

另外其边沿也要尽量靠近螺栓孔，不要安装两个垫片或者是垫片安装偏了。

9、对于法兰安装连接的螺栓，其长度和直径必须满足标准。

而方向上，安装必须保持一致，也就是说螺母要在同一侧。

10、镀锌管安装结束后要展开水压试验，主要是检查各个连接处会不会出现渗漏。

镀锌钢管沟槽连接方案镀锌钢管沟槽的特点：1.安装效率高。

沟槽式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显，安装速度比传统连接方式快2-3倍。

2.对管子破坏小。

沟槽式连接仅在被连接管道外表面用滚槽机挤压出一个沟槽，可最大限度地保护镀锌层，延长管道的使用寿命，更好地执行国家标准规范。

3.维修简单便捷。

螺纹连接的管网维修时往往是一个漏点要拆一大遍，焊接的管网维修时常常需动用大量施工机具，如电焊机、气割机等，而卡箍式连接只需一把活络扳手可能就解决问题。

4.对环境友好。

沟槽式连接与螺纹连接、焊接相比，对环境的影响微乎其微。

螺纹连接产生的废弃物有冷却用的油、丝屑等，焊接时会产生焊渣及有毒、有害气体等，而沟槽式连接就没有这些废弃物。

连接方案主要有三种，连接方式不同，其施工难易度、性能、施工方法也会不一样，具体如下所示：1、焊接连接：焊接连接是使用得最为广泛的一种，只要将镀锌钢板直接焊接在2根镀锌钢管的连接缝隙位置就可以了，这种连接方式虽然需要消耗更多的时间，但是管道连接质量却是最好的，一旦焊接完毕以后，管道连接位置就不容易出现漏水现象。

2、卡箍沟槽连接：卡箍沟槽连接则是目前比较流行的一种，它施工会简单方便一些，只要将2根镀锌钢管通过加工沟槽的方式，再用卡槽连接在一起就可以了，不过对于卡箍质量的要求会更高一些，若卡箍质量差的话，那么连接处就容易出现漏水现象，为用户带来隐患。

3、法兰连接：法兰连接的连接施工也比较简单，只要使用专门的法兰将2根镀锌钢管连接在一起就可以了，不过法兰使用久了就容易出现损坏、松动等现象，从而导致连接位置漏水，并且法兰的造价一般也比便宜，所以会加大镀锌钢管的连接施工成本。

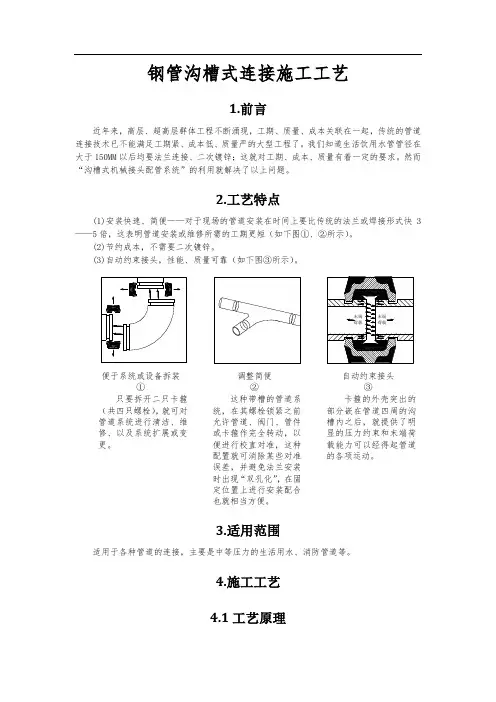

钢管沟槽式连接施工工艺1.前言近年来，高层、超高层群体工程不断涌现，工期、质量、成本关联在一起，传统的管道连接技术已不能满足工期紧、成本低、质量严的大型工程了。

我们知道生活饮用水管管径在大于150MM以后均要法兰连接、二次镀锌；这就对工期、成本、质量有着一定的要求。

然而“沟槽式机械接头配管系统”的利用就解决了以上问题。

2.工艺特点(1)安装快速、简便——对于现场的管道安装在时间上要比传统的法兰或焊接形式快3——5倍，这表明管道安装或维修所需的工期更短（如下图①、②所示）。

3.适用范围适用于各种管道的连接，主要是中等压力的生活用水、消防管道等。

4.施工工艺4.1工艺原理开孔即它采用拴接式机械分支的连接方法，形成一只管道中部出口——在管上进行钻孔，以形成出口。

在孔中借助于一只安装环而得到加固这样就形成了一处平滑的出口区域部位，最大优化了流动特性。

4.3操作要点(1)钢管下料根据现场需要，确定钢管的长度及三通的位置或开孔的位置。

必须准确无误，否则将影响整个安装效果。

(2)开孔或开槽孔口切割产品必须安装在管道的真正中线上。

利用切割工具，可以直接在管道上开孔，开孔出口必须水平。

开槽的深度要根据钢管的厚度确定，无缝钢管、焊接钢管材质不同管道的壁厚也不一样。

5.机具设备开槽机开孔机6.劳动组织(1)开槽劳动组织（见下表）(2)开孔劳动组织（见下表）7.质量控制(1)严格执行《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002），并满足设计要求文件。

(2)整体安装效果要美观。

8.安全环保、文明措施严格执行施工单位、各工地的安全措施、管理规定，同时制定如下措施。

(1)对全体员工先培训、后上岗，贯彻安全第一的思想。

(2)科学合理布置施工现场，施工电源、线路应与施工机械功率相匹配。

(3)所有员工进入施工现场必须戴安全帽。

9.效益分析(1)采用本工艺施工，不需要二次镀锌，节省二次搬运费、二次安装费。

(2)采用本工艺施工，节省工期，缩短施工时间，不需要焊接。

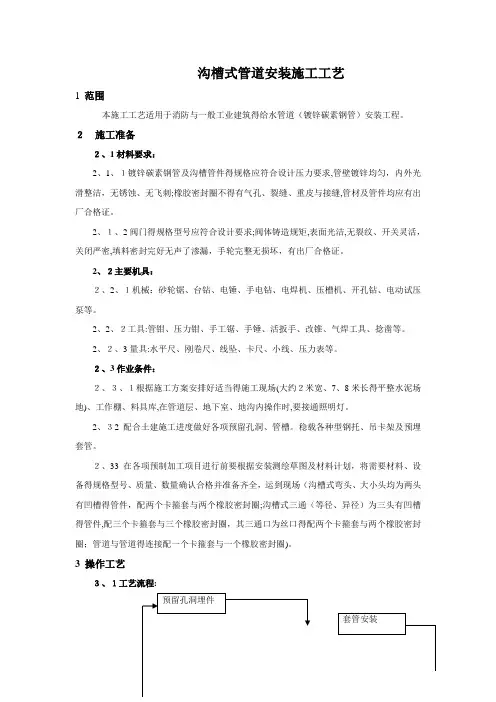

沟槽式管道安装施工工艺1范围本施工工艺适用于消防与一般工业建筑得给水管道（镀锌碳素钢管）安装工程。

２施工准备２、1材料要求：2、1、１镀锌碳素钢管及沟槽管件得规格应符合设计压力要求,管壁镀锌均匀，内外光滑整洁，无锈蚀、无飞刺;橡胶密封圈不得有气孔、裂缝、重皮与接缝,管材及管件均应有出厂合格证。

2、１、2阀门得规格型号应符合设计要求;阀体铸造规矩,表面光洁,无裂纹、开关灵活，关闭严密,填料密封完好无声了渗漏，手轮完整无损坏，有出厂合格证。

2、２主要机具：２、2、１机械：砂轮锯、台钻、电锤、手电钻、电焊机、压槽机、开孔钻、电动试压泵等。

2、2、２工具:管钳、压力钳、手工锯、手锤、活扳手、改锥、气焊工具、捻凿等。

2、２、3量具:水平尺、刚卷尺、线坠、卡尺、小线、压力表等。

２、3作业条件：２、３、１根据施工方案安排好适当得施工现场(大约２米宽、7、8米长得平整水泥场地)、工作棚、料具库,在管道层、地下室、地沟内操作时,要接通照明灯。

2、３2配合土建施工进度做好各项预留孔洞、管槽。

稳载各种型钢托、吊卡架及预埋套管。

２、33在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需要材料、设备得规格型号、质量、数量确认合格并准备齐全，运到现场（沟槽式弯头、大小头均为两头有凹槽得管件，配两个卡箍套与两个橡胶密封圈;沟槽式三通（等径、异径）为三头有凹槽得管件,配三个卡箍套与三个橡胶密封圈，其三通口为丝口得配两个卡箍套与两个橡胶密封圈；管道与管道得连接配一个卡箍套与一个橡胶密封圈)。

3 操作工艺３、１工艺流程:３、２安装准备：压槽机分为联轴电机、压槽器、液压装置、三脚支撑平台与管架平台，压槽机应按照安装说明或在专业人员得指导下进行组装,组装完毕后检查机器就是否运转正常，最重要得一点就是保证压槽机与管架平台得水平度、一致性。

３、３管道预制加工：3、3、1断管：管子下料前应根据图纸尺寸核实无误方可进行测量下料,在选好得管材上画线,将管材放在砂轮锯卡钳上，对准画线卡牢,进行断管。

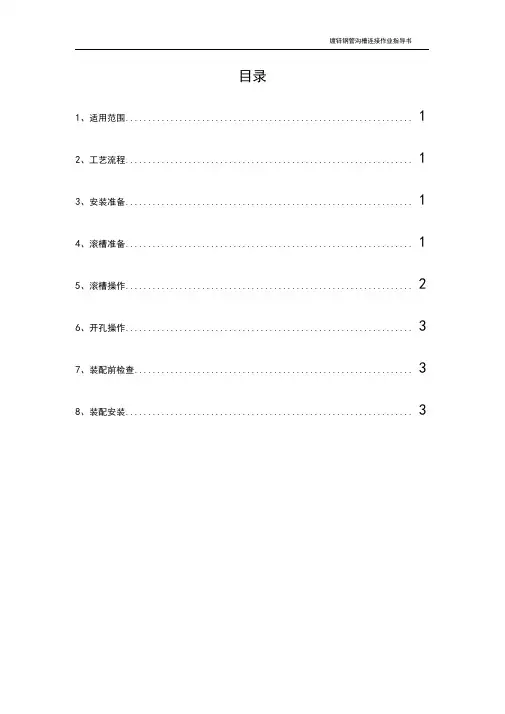

镀锌钢管沟槽连接作业指导书目录1、适用范围 (1)2、工艺流程 (1)3、安装准备 (1)4、滚槽准备 (1)5、滚槽操作 (2)6、开孔操作 (3)7、装配前检查 (3)8、装配安装 (3)镀锌钢管沟槽连接作业指导书1. 适用范围本作业指导书适用于XX工程-管道安装工程（镀锌钢管沟槽式连接）。

2. 工艺流程安装准备→滚槽准备→滚槽、开孔→装配前检查→装配安装3. 安装准备材料准备:待装管子(符合国家标准)、施工机具、安装脚手架等。

按管路设计要求装好待装管子的支架、托架。

4. 滚槽准备滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。

操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽。

滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止。

根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管子转动部位要安装轴承。

压制管子时要调试油压，一般压制一个沟槽按如下时间控制：根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内;如果压制的管子规格变化时，需重新调整限位。

压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。

槽加工到管道中-保持尺寸。

启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。

用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求。

千斤顶卸荷、取出钢管。

6. 开孔操作开孔机是使用于开孔式连接系统的管子预加工工具，使用时将开孔机固定于主管上，启动电源开关，通过环形钻锯在主管上开出所需要的孔。

适用于安装开孔式接头，如机械三通、机械四通等。

电源接通后，启动检查电机及相关部件是否转动灵活，是否有异样的声音，转速是否适当，如有要检查是否有杂物，同时加入适当的润滑剂。

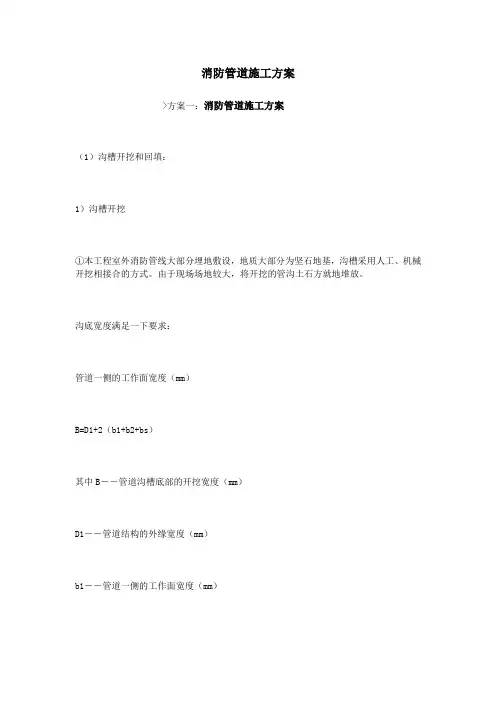

消防管道施工方案>方案一：消防管道施工方案（1）沟槽开挖和回填：1）沟槽开挖①本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采用人工、机械开挖相接合的方式。

由于现场场地较大，将开挖的管沟土石方就地堆放。

沟底宽度满足一下要求：管道一侧的工作面宽度（mm）B=D1+2（b1+b2+bs）其中B――管道沟槽底部的开挖宽度（mm）D1――管道结构的外缘宽度（mm）b1――管道一侧的工作面宽度（mm）b2――管道一侧的支撑厚度，可取150～200mm②本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7米，然后回填素土，分三层夯实，然后用50毫米厚砂垫层找平至设计标高，再敷设管道。

③沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：（1）不得影响建筑物、各种管线和其他设施的安全。

（2）不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。

（3）人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

（4）沟槽的开挖质量应符合下列规定：（5）未经扰动天然地基或地基处理符合设计要求：槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。

2）沟槽支撑本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。

3）沟槽回填①管道的沟槽应在水压试验合格后及时回填。

②回填土时，槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块：回填时回填土须夯实，两侧高差应相差不大。

③回填土的每层虚铺厚度为250mm。

④沟槽回填时，砖、石、木块等杂物应清除干净。

⑤回填土或其它回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：（1）根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。

镀锌钢管沟槽连接作业指导书目录1、适用范围 (1)2、工艺流程 (1)3、安装准备 (1)4、滚槽准备 (1)5、滚槽操作 (2)6、开孔操作 (3)7、装配前检查 (3)8、装配安装 (3)镀锌钢管沟槽连接作业指导书1.适用范围本作业指导书适用于XX工程-管道安装工程（镀锌钢管沟槽式连接）2.工艺流程安装准备一滚槽准备一滚槽、开孔一装配前检查一装配安装3.安装准备材料准备：待装管子（符合国家标准）、施工机具、安装脚手架等。

按管路设计要求装好待装管子的支架、托架。

4.滚梢准备滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。

操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽。

滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止。

根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管子转动部位要安装轴承。

压制管子时要调试油压，一般压制一个沟槽按如下时间控制:根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内如果压制的管子规格变化时，需重新调整限位。

压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。

上 压 轮下 压 轮型号 VISG-57-168 VISG-219-325 VISG-57-89 VISG-108-168 VISG-219-325被压制管子公称通径DN50-DN150DN200-DN300 DN50-DN80 DN80-DN150 DN200-DN3005 .滚梢操作用切管机将钢管按所需长度切割，切口应平整，切口处若有毛刺，应用砂轮 机打磨平整。

将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。

用水平仪调整滚槽机尾架、滚槽机、钢管处于水平位置。

镀锌钢管沟槽连接工艺流程嘿，朋友！今儿咱来唠唠镀锌钢管沟槽连接的工艺流程，这可有意思啦！你知道吗，就像盖房子得先打地基一样，镀锌钢管沟槽连接那也是有一套严格的步骤。

首先，得把准备工作做好。

好比出门旅行，得先把行李收拾齐全不是？得把所需的工具、材料都备齐咯，什么钢管、沟槽管件、扳手、润滑剂等等。

这要是少了一样，那可就抓瞎啦！接下来就是切割钢管。

这就像是切菜，得切得整整齐齐的。

尺寸得准，切口得平，要不然连接的时候可就麻烦大了。

要是切口歪歪扭扭的，那不就像缺了牙的嘴巴，难看又不好使！然后呢，就是给钢管滚槽。

这就好像给钢管穿上一件合身的衣服。

得把沟槽的位置、深度啥的都把握好，要不然这衣服不合身，钢管能舒服吗？再之后就是安装橡胶密封圈。

这密封圈就像是给钢管的连接处戴了个口罩，得严严实实的，不能有缝隙，不然会“漏风”的哟！接着，把管件套在钢管上，用扳手拧紧。

这拧紧的力度可得掌握好，太松了不行，太紧了也不行。

太松了会漏水，太紧了又怕把管件给弄坏了，你说难不难？这整个过程啊，就像是在搭积木，每一块都得放对位置，才能搭出牢固又漂亮的“城堡”。

而且这每一步都得细心，不能马虎。

要是有一步出了差错，那后面可就全乱套啦！你想想，如果钢管连接不好，漏水了，那家里不就成了“水帘洞”？要是在工厂里，说不定还会影响生产，造成损失呢！所以说，这镀锌钢管沟槽连接的工艺流程，那可真是容不得半点马虎。

总之，镀锌钢管沟槽连接这事儿，看着简单，实则讲究。

只有严格按照流程，精心操作，才能保证连接的质量，让钢管乖乖听话，为我们服务！。

消防安装工程，镀锌钢管沟槽卡箍连接加工工艺1工艺流程施工准备→依设计图纸下料→沟槽的加工→接支管处开孔→安装机械三通及四通→管道安装→试压、冲洗2安装前准备2.1材料准备现场材料验收，镀锌钢管的管壁厚度、椭圆度等允许偏差应符合国家标准。

卡箍连接件规格数量符合要求，无明显的损伤等缺陷并应附有质量证明材料。

2.2机具准备扳手、游标卡尺、水平仪、润滑剂（无特别要求时可用肥皂水或洗洁精替代）、木榔头、砂纸、锉刀、砂轮机（大口径管道）、梯子或脚手架等。

2.3劳动力组织3.1管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。

切口处若有毛刺，应用砂纸、锉刀或砂轮机打磨。

建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。

常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。

3.2沟槽加工1）选取符合设计要求的管材，管材的端口无毛刺光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。

2）应保证三人为一组进行。

一人掌控滚槽机的开关及千斤顶的升降，一人察看调整滚槽机处管道的转动，一人在滚槽机尾架上察看调整管道的位置。

3）将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。

4）用水平仪测量钢管水平度，保证钢管处于水平位置。

5）将钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。

6）启动滚槽机电机。

缓缓压下千斤顶，使滚槽机压模均匀滚压钢管。

用游标卡尺检查沟槽深度和宽度，使之符合厂家沟槽规定尺寸（参照表三），然后停机。

7）将千斤顶卸去荷载，取出钢管。

沟槽的深度、宽度可参照下表：3.3钢管开孔及机械三通、四通安装安装机械三通，机械四通的钢管应在接头支管部位用开孔机开孔。

1）用链条将开孔机固定于钢管预定开孔位置处（开孔位置不得位于管道焊缝）。

2）选取合适的钻孔钻头安装在开孔机卡头上。

3）启动电机转动钻头。

4）操作设置在立柱顶部的手轮，转动手轮缓慢向下，在钻头与钢管接触处添加适量润滑剂（以保护钻头），完成钻头在钢管上开孔。

沟槽式连接大口径镀锌钢管施工工法沟槽式连接大口径镀锌钢管施工工法一、前言沟槽式连接大口径镀锌钢管施工工法是一种常用于市政工程和建筑工程中的大口径钢管连接工法。

通过该工法，可以实现高效、可靠、经济的大口径钢管连接，满足各种工程需求。

二、工法特点1. 高效快捷：采用沟槽式连接，能够有效缩短施工周期，提高工作效率，节约人力资源和时间成本。

2. 可靠性强：沟槽式连接具有优良的密封性能，连接牢固可靠，能够满足各种工程中的使用要求。

3. 适应性好：该工法适用于各种不同材质和材质规格的大口径钢管连接，具有广泛的适用范围。

4. 经济实用：相对于传统的焊接连接或螺纹连接工法，沟槽式连接具有成本较低、操作简便等优点。

三、适应范围沟槽式连接大口径镀锌钢管施工工法适用于市政工程、水利工程、建筑工程等领域的大口径钢管连接和安装。

常见的应用场合包括供水输水管道、给排水系统、火灾喷淋系统等。

四、工艺原理该工法通过沟槽式连接来实现大口径镀锌钢管的连接。

工法的理论依据是利用特殊的连接件，在钢管外表面切割沟槽，并在沟槽中插入密封圈和连接件，然后通过螺栓或螺母将钢管连接起来。

这种方式不需要进行焊接，减少了施工成本和工期，并且具有良好的密封性能。

五、施工工艺 1. 准备工作：对施工现场进行清理和整理，准备所需材料和设备。

2. 钢管处理：对大口径镀锌钢管进行清洗和喷漆等处理，确保钢管表面光洁。

3. 切割沟槽：采用专用工具对钢管外表面进行切割，形成一定深度和宽度的沟槽。

4. 安装连接件：在切割的沟槽中插入密封圈和连接件，确保密封性能。

5. 连接钢管：使用螺栓或螺母将钢管连接起来，紧固并检查连接是否牢固。

6. 检测验收：对连接部位进行检测和验收，确保连接质量和安全性符合要求。

六、劳动组织在施工过程中，需要进行人员的协调组织，确保各个施工环节能够顺利进行。

一般需要有工程师、技术人员、施工人员等，并合理安排施工进度和人员配备。

七、机具设备该工法所需的机具设备包括切割设备、连接件、螺栓或螺母、密封圈等。

沟槽式管道连接施工方案一、施工程序二、施工方法1、安装前准备：沟槽式连接管施工前，要根据图纸列出所需沟槽配件的数量，准备好专用开孔机、专用滚槽机、钢管切割机、待装管边、扳手、游标卡尺、水平仪、润滑剂（肥皂水或洗洁精）、木榔头、安装用人工梯等。

2、滚槽（1）根据图纸尺寸结合现场实际尺寸用切割机将钢管切割至所需尺度，切口应平整，切口处毛刺一股脑用砂轮机打磨。

（2）将需加工沟槽的钢管架设在沟槽机及屋架上。

（3）用水平仪测量钢管水平度，调整钢管使之保持水平。

（4）将钢管端面与滚槽机止面贴紧，使钢管轴线与滚槽机止面呈90度。

（5）启动滚槽机电机，缓慢压下千斤顶，使上压轮均匀滚压钢管，至预留沟槽深度即停机。

（6）用游标卡尺检查沟槽的深度和宽度，确认是符合要求。

（7）千斤顶卸荷，从滚槽机上取下钢管。

3、配件加工（1）安装机械三通、四通的钢管应在与支管连接部位用开孔机开孔。

（2）用链条将开孔机固定于钢管预留开孔处，如一根直管上装配两个以用配件，需拉墨线定位。

（3）启动开孔机，缓慢转动开孔机立柱顶部的手轮，直至钻头完成在钢管上开孔的工作。

在操作过程中，为保护钻头，需适量添加开孔钻头用润滑剂。

（4）清理钻落的金属屑和开孔部位渣，孔洞处毛刺须用砂轮机打磨光滑。

（5）将机械三通、长箍置于钢管孔洞上下，注意机械三通、橡胶密封与孔洞之间沟隙均匀，紧固螺柱到位。

4、管口安装（1）管道安装应遵循先装大口径、总管、主管，后装小口径、分支管的原则。

安装过程中应按顺序安装，避免出现跳装、分段装，以免出现管段之间连接困难和影响管路整体性能。

（2）准备好符合要求的沟槽管段、配件和附件。

（3）将另一根钢管靠近已套上橡胶蜜蜂圈的钢管端口部，两端处应留有一定沟隙，沟隙应符合要求。

（4）将密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹上润滑剂。

（5）检查管道中轴线是否水平。

（6）在接口位置橡胶密封圈外侧安装上、下长箍，并将卡箍凸缘外将上、下卡箍靠紧。

DN50以上钢管沟槽卡箍连接
（A）施工工艺流程
本工程室内给水干管及立管给水采用内外涂塑钢管、消火栓和自动喷水灭火系统采用热镀锌钢管，压力排水采用内外涂塑钢管，DN50以上采用沟槽卡箍连接。

（B）主要施工方法
A）主要施工机具：砂轮切割机、钢管切割机、AXXAIR不锈钢管切割机（本工程选用63～170mm和140～325两种规格）、压槽机、开孔机。

B）管道切割
利用上述提到的三种切割机按图纸要求进行管道切割。

C）管道沟槽制作
钢管沟槽加工步骤如下：
固定压槽机: 把压槽机固定在铁板基座上，必须确保压槽机稳定、可靠；
检查压槽机: 检查压槽机试运转是否良好，发现异常情况应及时向机具维修人员反映，以便及时解决；
架管: 把管道垂直于压槽机的驱动轮挡板水平放置，使钢管和压槽机平台在同一个水平面上，管道长度超过0.5m时，要有能调整
高度的支撑尾架，且把支撑尾架固定、防止摆动。

检查压轮: 检查压槽机使用的驱动轮和压轮是否与所压的管径相符；
确定沟槽深度: 旋转定位螺母，调整好压轮行程，确定沟槽深度和沟槽宽度；
压槽: 操作液压手柄使上滚轮压住钢管，然后打开电源开关，操动手压泵手柄均匀缓慢下压，每压一次手柄行程不超过0.2mm，钢管转动一周，一直压到压槽机上限位螺母到位为止，然后让机械再转动两周以上，以保证壁厚均匀；用压槽机压槽时，管道应保持水平，且与压槽机驱动轮挡板呈90°，压槽时应保持持续渐进；
检查: 检查压好的沟槽尺寸，如不符合规定，再微调，进行第二次压槽，再一次检查沟槽尺寸，以达到规定的标准尺寸。

槽深应符合下表要求：。
